Zpracovatelnost betonové směsi: regulační dokumenty, značky,

Je dobře známo, že beton je rozdělen na různé stupně pevnosti v tlaku a mrazuvzdornosti. Spracovatelnost betonové směsi je parametr, který je zřídka věnován pozornost; Mezitím výrazně ovlivňuje proces monolitického betonování. Seznamte se s příslušnými terminologickými a klasifikačními metodami.

Co to je?

Spracovatelnost betonu je vlastností, která ovlivňuje jeho schopnost vyplňovat bednění libovolného tvaru pod svou vlastní hmotností. S ohledem na tekuté směsi se nazývá mobilita; pro směsi, které nemohou proudit pod svou vlastní hmotností, se používá jiný termín - tuhost.

Zvědavě: šíření betonu, spontánní plnění formy je zabráněno přilnavostí částic plniva mezi sebou a se stěnami formy; v tomto případě čím je větší částic, tím vyšší je odpor. Přispějte mu jako velké množství vody, cementu a speciálních aditiv - plastifikátorů.

Přítomnost nebo nepřítomnost pórů v tloušťce monolitu závisí na mobilitě roztoku. Chybějící pohyblivost je částečně vyrovnána spojením a / nebo pokládkou vibračních vláken; Vždy však neumožňují zbavit se dutin. Mezitím 2 procenta objemu obsazeného póry sníží pevnost konstrukce o 10%; zvýšení procento dutin až na 5% bude mít za následek 30% pokles síly.

Zdá se, že zřejmým řešením by bylo vyrábět pouze a výhradně směsi vysoké mobility: koneckonců, plynou perfektně, nevyžadují nudné baying nebo energeticky náročné vibrace. Nebylo tam: někdy je nadměrná pohyblivost škodlivá.

Uveďme pár nejjednodušších příkladů:

1. Příliš mobilní směs se vylije přes trhliny bednění bednění.
2. Při položení na lůžko z drceného kamene nezůstane pohyblivý beton na jeho povrchu, ale půjde dovnitř.

Regulační dokumenty

Parametr, který nás zajímá, je ovlivněn ve dvou normativních dokumentech:

1. GOST 7473-94 содержит общие требования к бетонным смесям и описывает их классификацию.
2. GOST 10181.1-81 регламентирует методику испытаний смесей на удобоукладываемость и применяющиеся для этих испытаний инструменты.

Podívejme se na nejdůležitější body obou dokumentů.

GOST 10181.1-81

Začněme zkušebními metodami. Jejich popis pomůže pochopit klasifikaci betonu zpracovatelností.

Podle GOST se předpokládá, že směs je testována jedním ze dvou způsobů, v závislosti na předpokládané pohyblivosti nebo tuhosti.

Nyní - trochu specifičtější.

Zařízení

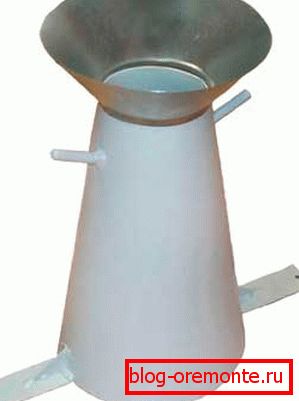

Прибор для испытаний на осадку конуса - усеченный металлический конус с воронкой, упорами и ручками (читайте также статью «Алмазная чашка по бетону – ее виды и особенности»).

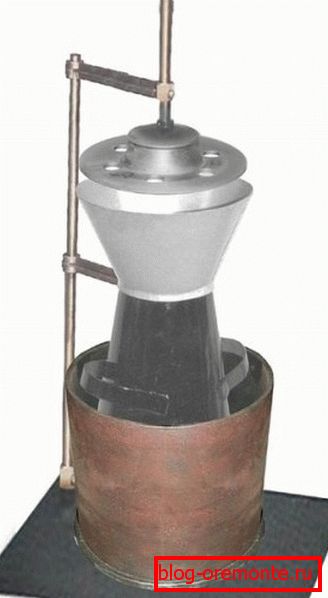

Testování tuhosti směsi vyžaduje dvě zařízení, z nichž každá je mnohem obtížnější. Vibrační je platforma, která osciluje rychlostí 3000 vibrací za minutu a s amplitudou 0,5 milimetru. Samotný měřicí přístroj je válec se stativem a masivní kovový kotouč se šesti jamkami sestupujícími na tyči.

Zkušební metoda

Obsahuje instrukce GOST pro zkušební objednávku, předepisuje první zkoušku směsi s neznámými charakteristikami konce kužele.

Technika je velmi jednoduchá:

1. Zařízení je instalováno na plochém plechu.
2. Prostřednictvím trychtýře je na testování vyplněna betonem.. Směs je umístěna ve třech vrstvách stejné tloušťky s povinným sestřihem každé vrstvy. Způsob sestřihu a použitý nástroj jsou přísně regulovány: beton by měl být 25krát natočen na vrstvu s tyčí o průměru 16 a délce 600 milimetrů se zaoblenými hranami.

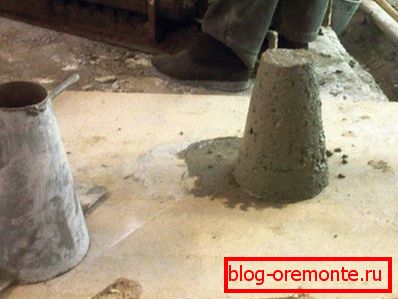

Je užitečné: být upřímný, ani materiál povrchu ani délka tyče nemají téměř žádný vliv na výsledek. Při testování směsi vlastním rukama můžete například udělat kus tvrdého dřeva nebo překližky a jakýkoliv hladký kus vyztužení.

1. Funkce je odstraněna.
2. Přebytečný beton na úrovni horní hranice zařízení je odstraněn hladítkem.
3. Přístroj jemně a hladce pohybovat bez otřesů odstraněn a umístěn dále. Tento standard dokonce určuje dobu, po kterou by měl proces odstraňování zařízení trvat: od 3 do 7 sekund.

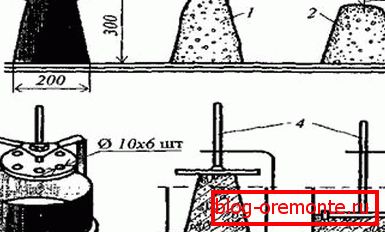

4. Pravítko s rozdělením nejvýše 0,5 cm měří rozdíl mezi vrcholem usazeného kužele betonové směsi a horním řezem zařízení. Výsledný rozdíl bude charakterizovat pohyblivost směsi.

Pro větší jistotu se test opakuje dvakrát. Výsledkem je aritmetický průměr mezi oběma měřeními. Současně musí být rozpětí mezi získanými výsledky měření v určitých mezích v závislosti na jejich absolutní hodnotě:

Nuance: u betonů s hrubými zrnitostmi (přes 40 mm) se používá zvýšený kužel. Získaný měřením pomocí výsledku se vynásobí koeficientem 0,67.

Pokud je průtok kužele nulový, vzorka se testuje zařízením druhého typu.

1. Přístroj je pevně připojen k vibroplatině. Podle GOST musí být pro tento účel dodán s přírubou.
2. Jak je popsáno výše, do dutého válce zařízení je umístěn betonový kužel.
3. Stativ se otáčí tak, že disk zaujme polohu přesně nad kuželem a je upevněn upínacím šroubem.
4. Disk se spustí na povrch vzorku, po kterém se současně zapne vibrace a stopky se spustí. Odpočítávání se zastaví, jakmile se cementová pasta pečou přes libovolné ze šesti otvorů na disku. Výsledek v sekundách charakterizuje tuhost směsi.

GOST 7473-94

Klíčovou informací obsaženou v tomto dokumentu je tabulka, podle které je stupeň betonu určen jeho zpracovatelností.

Norma dále stanoví požadavky na vodu použitou pro míchání (musí splňovat normu GOST 23732), složení směsi a maximální procento chyb jejích součástí (u cementu a plastifikátorů - 1%, u agregátů - 2%).

Aplikace

Jak ovlivňuje stupeň betonové směsi pro zpracovatelnost typické oblasti použití?

Užitečné věci

• Nejjednodušší způsob, jak zvýšit pohyblivost betonu, je přidání vody. Jeho síla však bude trpět; Takové řešení je vhodné pouze pro nezatížené monolity.

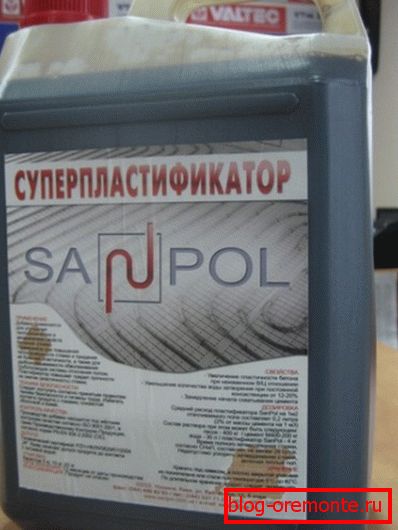

• Kromě speciálních přísad - změkčovadel, jejichž cena se někdy ukáže jako nejednotná, zvyšují pohyblivost roztoku, často přidávají trochu tekutého mycího prostředku nebo mycího prostředku (kolem lžíce na kbelík).
• Zpracování nosných konstrukcí s hustou výztuží (zejména jejich řezání nebo vrtání) je velmi nežádoucí. Mimo jiné je zároveň narušena výztuž, která má být ukotvena na okrajích otvoru. Pokud z některých důvodů nelze zamezit výpadku výztuže, může být kompromisem použití vlnité výztuže, diamantové vrtání otvorů v betonu a řezání železobetonu s diamantovými kruhy.

Vlnění výztužné klece umožňuje bez dalších ukotvení; diamantové řezání a vrtání nerozrušují vazbu mezi výztužnou klecí a betonem kvůli absenci vibrací nárazem.

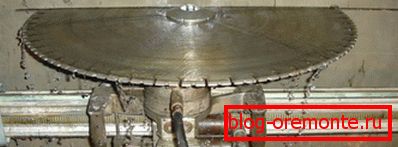

Kromě toho: okraje otvorů a otvorů při použití diamantového nástroje budou mnohem přesnější než v případě použití perforátoru a jackhammeru.

Závěr

Надеемся, что изучение нормативных документов и таблиц не показалось читателю слишком скучным. Как обычно, в прикрепленном видео в этой статье можно найти дополнительную полезную информацию (см.также статью «Заливка и упрочнение бетона на примере устройства пола: последовательность работ и правила технологии»).

Úspěchy!
