Železobetonové vazníky - velikost, výpočet a výroba

Konec budování domu je korunován montáží střechy. Tento prvek je zásadní pro bezpečnost budovy a také přímo ovlivňuje komfort jejího provozu. Střešní vazníky a železobetonové vazníky o délce 18 m mohou být použity jako nosné prvky střechy, pomocí kterých se hlavní a dodatečná váha přerozděluje na stěny budovy.

Vlastnosti výpočtu

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Prvky ze železobetonu jsou nejspolehlivější a spolehlivější. Složitost instalace ve spojení s velkou konečnou hmotností však omezuje použití tohoto typu krokví. Nejčastěji se používají v neobvyklých případech, kdy je například třeba vytvořit jednopatrovou budovu velkého prostoru.

Při výpočtu není všechno tak snadné, jak se na první pohled zdá. Proto je pro jeho realizaci nutné určité znalosti. V tomto případě se GOST 20213 89 používá pro nosníky z železobetonu.

Upozornění: je velmi důležité, aby se nezůstával jediný faktor, který může mít přímý nebo nepřímý dopad na konečné vlastnosti pevnosti.

Proto by měly být takové výpočty prováděny ve fázi návrhu osobami dobře seznámenými s touto oblastí. Každý detail je zde důležitý - od výběru konstrukce krokve až po výběr malých spojovacích prvků.

Ve výpočtech je třeba vzít v úvahu tři faktory:

1. Celková hmotnost konstrukce, která zahrnuje hmotnost střešního krytu a hmotnost příhradového systému.
2. Hmotnostní zatížení, která může nastat během provozu (sníh, vítr apod.).
3. Hmotnost periodických zatížení (různé klimatické jevy nebo náhodné faktory).

Extrémní přesnost při výpočtech nejen pomůže uložit celkový odhad, ale také co nejvíce ochrání objekt před všemi druhy poškození.

Instrukce vyžaduje použití vysoce přesného zařízení pro výrobu železobetonových vazníků, které jsou schopné pracovat s minimálními chybami. Při instalaci krokví je obzvláště důležité bezpečně upevnit všechny prvky tak, aby nedošlo ke snížení stability předmětu.

Železobetonové vazníky

Takové konstrukce se mohou výrazně lišit ve vzhledu na základě jejich parametrů, včetně použitého potahového materiálu a způsobů jeho podpory. S jejich pomocí můžete postavit budovy s obrovským rozpětím (více než 24 m). Navíc střecha může být současně rozkládána nebo nízko nakloněna a svítidla mohou být použity k pokrytí konstrukcí.

Tip: používejte podobné železobetonové vazníky při výstavbě skladů a jiných prostor průmyslových objektů.

Hlavní výhody těchto konstrukcí:

• vysoké pevnosti;
• dobrá tuhost;
• odolnost proti nízkým teplotám;
• odolnost vůči agresivním médiím;
• požární bezpečnost.

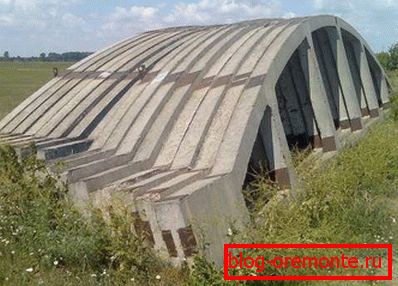

Výroba betonových prvků nosných konstrukcí

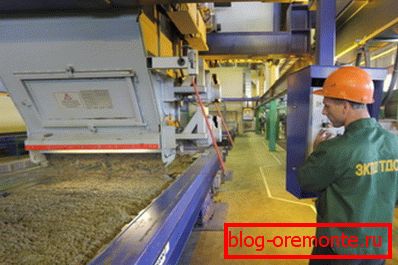

Pro výrobu železobetonových vazníků se používá beton konstrukčního typu (lehký nebo těžký), nejčastěji agloporibetonový nebo keramsitbeton. Samotný výrobní proces se provádí ve stojanových komorách s jedním nebo několika stupni, na kterých jsou namontovány ocelové formy s parním pláštěm.

Při vytváření regálů a příchytků položených během vyztužení se používají vibrační stoly se speciálním kazetovým tvarem.

Jako horní pás při vyztužení nejčastěji používaných konvenčních tyčí, ale spodní pásy jsou opatřeny vysoce pevným drátem o průměru 5 mm, který je sestaven do řetězových balíčků. K napínání je nutno použít hydraulické zdviháky, po kterých se přidá betonová směs.

Po 2-3 hodinách je produkt odeslán do tepelné úpravy. Při každém výrobním procesu se provádí kontrola kvality předpjatých výrobků.

Proces značkování

Pro označení takových věcných písmen a čísel napsaných pomlčkou jsou použity.

Písmena určují velikost a typ obrobku a čísla zobrazují, včetně:

• další informace;
• nosnost;
• značka použitého betonu.

Pomocí písmen je zobrazena charakteristika betonu, jako je propustnost, která ukazuje, jak je konstrukce přizpůsobena pro provoz v agresivních podmínkách:

• písmeno "P" označuje sníženou zdatnost;
• s písmenem "H" zobrazuje normální způsobilost;
• produkty, které mohou odolat 8-mílovým seismologickým jevům, jsou označeny písmeny "C".

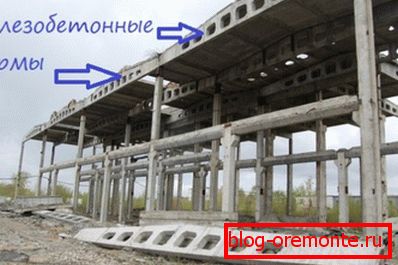

Konstrukční prvky s betonovými vazníky

Farma funguje jako kostra, která odráží tvar střechy. Aby bylo možné rámovat různou tuhost, pevnost a stabilitu, musí být vyrobeno z velkého množství ocelových a vyztužených materiálů, což značně komplikuje jeho schéma. Pouze taková konstrukce bude schopna zajistit bezpečnost budovy i za extrémních povětrnostních podmínek (zjistěte, co je lepší - plynový beton nebo plynný křemičitan).

Ale výrobci se snaží každým možným způsobem snížit váhu takové "kostry". Toho je dosaženo především díky použití lehkého betonu, který nemá vliv na celkovou pevnost konstrukce.

Tradiční součástí vnitřní struktury železobetonových vazníků je vysoce pevná výztužná ocel, která snadno odolává korozním vlivům. Díky tomu nemůže proniknutí vlhkosti nebo silného mrazu nijak ovlivnit pevnost střechy.

Dva pásy pracující na ohybu působí jako obrys, ale sloupky a ramena zodpovědné za axiální sílu jsou mřížkou.

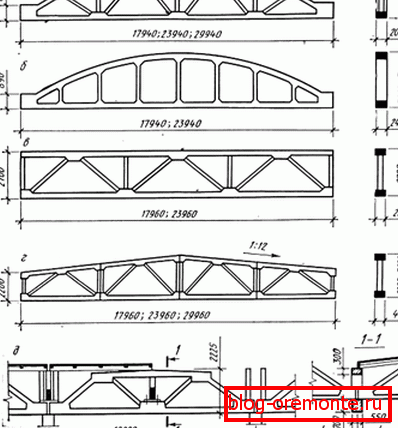

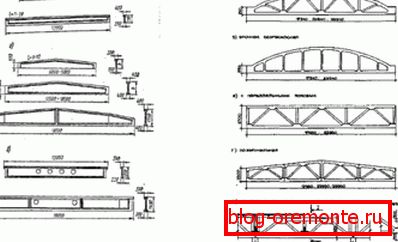

Existují takové hlavní typy podobných farem:

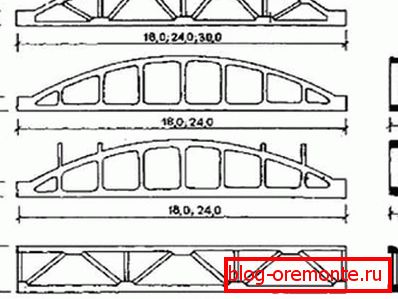

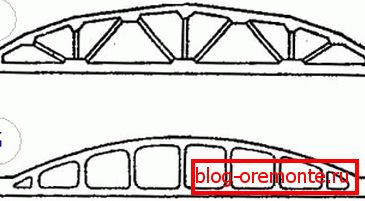

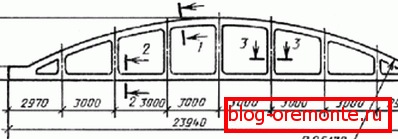

1. Segmentální, pro které je pás charakterizován tvarem a mřížkou diagonálního typu.
2. Polygonálníkdyž jsou pásy rovnoběžné nebo lichoběžníkové.
3. Арочные безкраскосныеcharakterizované tuhými uzly.
4. Oblouková diagonálas horním pásem s zakřivenými obrysy, stejně jako vzácnou mřížkou.

Docela často, polygonální vazníky s rovnými prvky horního pásu nahrazují segmenty. Tato metoda je ekonomičtější.

Kromě toho existuje klasifikace zemědělských podniků:

• šikmé
• безрасковые.
• typické.

Rozsah použití různých typů vazníků

1. Pokud je střecha plánována tak, aby byla vybudována nízko nakloněná, bude nejlepší volbou použití axiálních nosníků, u kterých je na horním pásu instalován další regály. Nejčastěji jsou tyto budovy vybaveny velkým množstvím komunikačních systémů. Krok pro ně je 6 nebo 12 m.
2. Pokud je budova jednorázová a její vytápění není plánováno, bylo by ideální volbou použití struktur bez rozptylu.
3. Šikmé střechy jsou vybaveny bezkřídlým nebo šikmým rámem.

Při překrývání jednopodlažních budov s jedním nebo více rozestupy rolovacích materiálů je nejlepší použít typické betonové zboží.

V tuto chvíli existuje řada takových možností, podívejme se na jejich notaci:

• FS - diagonální výrobky používané na šikmých střechách;
• FBS - bezraskosny typ vazníků používaných pro šikmé střechy;
• FP - výrobky používané jako deskový nátěr, jehož délka je podobná délce rozpětí;
• MTF - používá se na nízkopodlažních střechách bez předpětí;
• FPN - pro střechu s malým sklonem a předpjatými regály;
• FBM - bezrakosnye produkty používané na nízkopodlažních šikmých střechách;
• FPS - nalezený na šikmých střechách;
• FT - bezraskosný typ farmy s trojúhelníkovým obrysem.

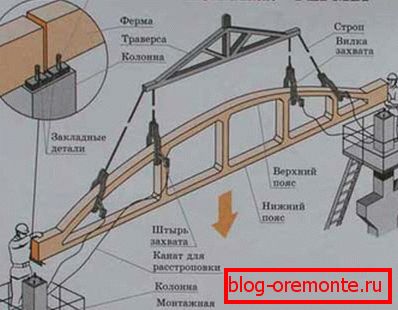

Intenzita instalace

Před instalací těchto konstrukcí je nutné přesně vypočítat únosnost budovy. Upevnění se provádí na vložené součásti umístěné na opěrné stěně nebo sloupku.

Tip: Nerozebírejte instalaci, aniž byste se ujistili, že kvalita prvků a jejich rozměry jsou plně konzistentní.

Kromě toho budete potřebovat služby svářečů, kteří budou muset připojit vestavěné součásti a podpěry. Kovové nosníky jsou svařeny s prvními, díky nimž je dosažena optimální hodnota podélné tuhosti rámu.

V závislosti na tvaru může být železobetonový vazník:

1. Segmentální.
2. Oblouková diagonála.
3. Арочной безразкосной.
4. Polygonální.

Celý proces výroby těchto konstrukcí se provádí podle GOST na betonových konstrukcích nebo z železobetonu.

Hlavní charakteristiky jsou:

• pevnost použitého betonu;
• jeho hustota;
• odezva při nízkých teplotách;
• průměr vrstvy obklopující výztuž;
• ocel a její značka používaná pro vyztužení;
• reakce na korozivní účinky.

Navzdory vysoké síle a spolehlivosti jsou tyto stavby zřídka nalezeny v soukromých domech. To je vysvětleno složitostí instalace a významnou hmotností výsledné střechy. Nejčastěji se ale údaje o betonovém zboží objevují na budovách, jejichž rozpětí přesahuje 18 m, a krok je v rozmezí 6-12 m.

Je-li rozpětí menší než 18 m, bude výhodnější používat nosníky, avšak za přítomnosti velkého počtu komunikací umístěných uvnitř rámu je nejlepší zvolit železobeton. Ale při vývoji budov, jejichž rozměry přesahují 30 m, je nutné vzít v úvahu celkovou hmotnost střechy, která bude významná. Proto by bylo racionální rozdělit je na samostatné bloky, avšak zároveň se výrazně zvyšuje cena práce.

Pokud se podíváte z hlediska poměru cena / kvalita, nejlepší možnosti budou segmentovány nebo klenuté. Na takových farmách dochází prakticky k žádné změně v úsilí na opasech a výška jejich opory je malá, což vede k minimalizaci celkové hmotnosti konstrukce i výšky stěn.

Výroba plechovek

Nejjednodušší výrobní proces je v obloukovitém typu bez oblouků, jejichž uzly jsou velmi jednoduše zesíleny. Celý získaný vnitřní prostor lze naplnit větvemi pro různé komunikační systémy. Nejčastěji se používá k instalaci plochých nebo šikmých střech s nízkým úhlem.

Pro výrobu tohoto materiálu se odebírá betonová třída B30-B60, která má vysoké pevnostní vlastnosti. Jeho spodní pás může být zesílená lana, zpevněná drátová nebo tyčová výztuha.

Kromě toho se používají také lehké drátěné klece, které zabraňují tvorbě prasklin během provozu. Chcete-li, aby byl spodní řemen pohodlnější pro zvlnění, doporučujeme použít délky rámů menší než tři metry.

Pro zesílení prvků mřížky a horního pásu se však používají svařované vyztužovací klece, které jsou umístěny ve dvojicích v podpůrných uzlech. Výsledkem je zvýšení pevnosti kostry v šikmých úsecích. Sada příčných tyčí 6-10 mm, jejichž rozteč je 100 mm, tvoří svařovanou kostru, která slouží k zpevnění mezilehlých uzlů obou pásů.

Pro přepravu hotových konstrukcí se používá speciálně vybavené zařízení, například FKP-16 fermovoz. Vzhledem k rostoucí poptávce po lehkých ocelových konstrukcích klesá poptávka po betonových výrobcích. Nicméně podle požárních požadavků jsou nejlepší železobetonové vazníky.

Závěr

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Údaje o betonových výrobcích jsou nepostradatelné pro výstavbu budov, které vyžadují široké rozpětí. Video v tomto článku vám pomůže najít další informace o tomto tématu.
