Železobetonové stojany pro elektrické vedení

Dodávka elektřiny z elektráren k odběratelům se provádí pomocí elektrických vedení, které jsou zpravidla založeny na železobetonových stojanech pro věžní síly. Bez nich by nebylo možné organizovat přenos elektřiny na dlouhé vzdálenosti. Dále se blíže podíváme na to, co jsou tyto podpory a jaké typy jsou.

Obecné informace

Zpočátku dřevěné sloupy sloužily jako póly přenosu energie, které se rychle rozpadly a neměly dostatečnou sílu. V důsledku toho bylo rozhodnuto je nahradit železobetonovými konstrukcemi.

Poprvé v Sovětském svazu se objevily v roce 1933, ale v padesátých letech se rozšířily. Od té doby získala železobetonová opěrka velkou popularitu v důsledku jednoduché konstrukce a dlouhé životnosti. Navíc jejich nepopiratelnou výhodou je nízká cena.

Vzhledem k odolnosti vůči vodě a vysoké odolnosti proti mrazu na beton se doporučuje použití těchto podpěr v jakýchkoli klimatických podmínkách.

Typy regálů a rozsah

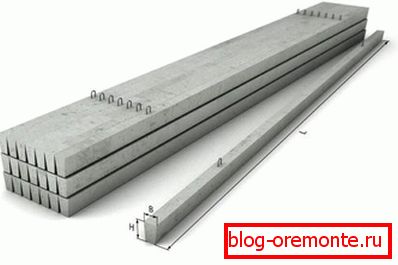

Dosud vyrábět železobetonové nosiče těchto typů:

Klasifikace podle účelu

Po dohodě jsou rozvaděče rozlišeny do následujících typů:

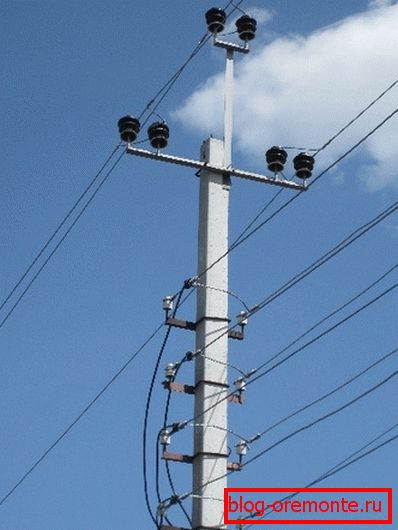

• Středně pokročilý - určená k udržování hmotnosti kabelů a vodičů. Takové konstrukce nejsou určeny pro horizontální zatížení. Aplikujte na přímé úseky vedení.
• Анкерные - slouží k vyrovnání rozdílu v napětí vodičů. Instalováno na přímých úsecích vedení.

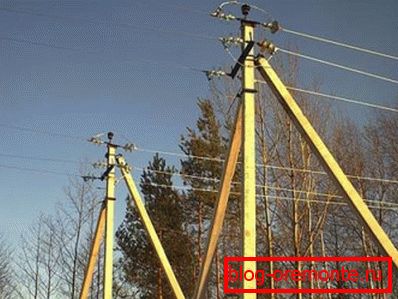

• Roh - konstruované tak, aby kompenzovaly napnutí vodičů při otáčení koleje. Používá se v místech napájení elektrických vedení. Při zatáčení do 30 ° se používají mezilehlé rohové sloupky, pro rohy nad 30 °, podpěry kotevního úhlu.

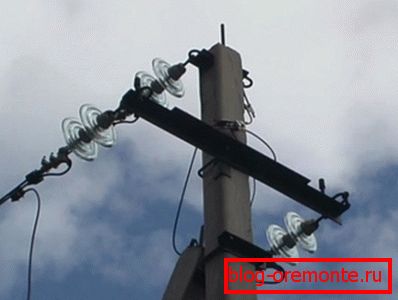

• Terminál - konstruované tak, aby kompenzovaly jednostranné napětí kabelů a vodičů na konci vedení.
• Transpozice - slouží k změně umístění kabelů a vodičů na podpěrách.
• Poptávka - určené k organizaci poboček elektrických vedení.
• Kříž - používá se v průsečíku dvou elektrických vedení.

Vlastnosti železobetonových pilířů

Všechny póly přenosu energie jsou vyrobeny z vysoce kvalitních materiálů šetrných k životnímu prostředí, které odpovídají určitým standardům státu. Kromě toho musí podstoupit přísnou kontrolu kvality na více úrovních.

Díky použití speciálního antikorozního betonu mají výrobky vynikající životnost. Je třeba také poznamenat, že inženýři neustále zlepšují konstrukci regálů, stejně jako využívají nové slitiny pro jejich výrobu. Výsledkem je, že pevnost a spolehlivost nosičů se neustále zvyšuje.

V závislosti na aplikaci se lišty, ze kterých se vyrábějí, mohou lišit. Například pokud je výrobek určen pro místo, kde se v zimě vyskytují silné mrazy, do betonu se přidává speciální přírodní složka, která zabraňuje vzniku prasklin při vystavení nízkým teplotám. Pro zajištění přenosových vedení v oblastech s vysokou seizmickou aktivitou se používají podpěry se zvýšenou tloušťkou stěny.

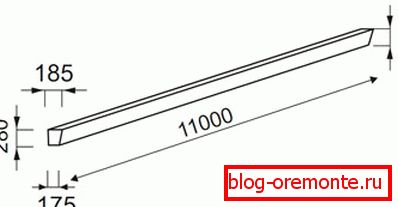

Dávejte pozor! Náklady na regály závisí nejen na použitých materiálech, ale i na konfiguraci. Například železobetonový stojan CB 110 - 5 s přítomností držáků a dalších spojovacích prostředků bude mít vyšší náklady.

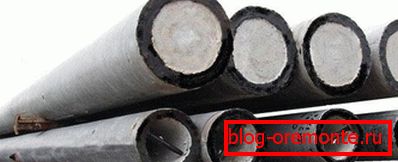

Pokud podpěry vyžadují velké zatížení, v případech, kdy je vzdálenost mezi podpěrami asi 300 metrů, jsou použity prostorové podpěry. Jejich prvky jsou vyráběny centrifugací.

Zásluhy

Vzhledem k vlastnostem podpěr mohou být použity i při nepříznivých okolních podmínkách, včetně:

• V pevném, kapalném a plynném neagresivním a agresivním prostředí. Tato vlastnost je způsobena tím, že výrobky mají dobrou odolnost proti korozi.
• S průměrnou teplotou do -55 stupňů Celsia včetně.
• S seismicitou až 7 bodů.
• V oblastech vyznačujících se silnými nárazy větru.

Obecně lze říci, že rozsah použití nosičů není omezen na vlastnosti terénu a podmínky prostředí.

Co se týká jejich dalších výhod, lze zdůraznit následující body:

• Relativní levost;
• Vysoká úroveň typizace a sjednocení;
• Přítomnost silné výrobní základny v zemi;
• Dlouhá životnost, která činí 40-60 let.

Nevýhody

Samozřejmě, spolu s výhodami, existují i ​​některé nevýhody:

• Železobetonové pilíře выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
• Pro stavbu tratí je nutné použít dvakrát tolik podpěr.
• Vyžaduje další náklady na dopravu.
• Načítání vyžaduje použití speciálního vybavení, protože ani tým pracovníků s vlastními rukama to nedokáže.

Značení interpretace

Označení podporuje, protože není těžké odhadnout, nese některé informace o produktu.

Dešifruje se takto:

• První písmena označují typ podpory;
• Čísla - uveďte délku výrobku v desítkách;
• Číslo za pomlčkou udává vypočtený ohybový moment.

Například železobetonový stojan CB 95-3:

• Vibrační stojan;
• Délka produktu 96 decimetrů;
• Odhadovaný ohybový moment - 3 ts * m.

Z toho vyplývá, že železobetonový sloup CB 95-2 má stejné parametry, ale jeho vypočtený ohybový moment je 2 3 tf * m.

Funkce instalace

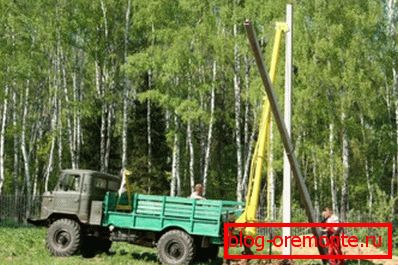

Stručné pokyny pro instalaci nosičů jsou následující:

• Práce začíná položením částí podpěr podél trasy pro následnou montáž.
• Poté vykopněte válcové zákopy v místech, kde jsou regály instalovány.
• Dále jsou sestavené konstrukce zdviženy jeřábem do konstrukční polohy a instalovány do připravených jám. V půdách s nevýznamnou nosností je pevnost instalace dosažena upevněním podpěr s příčníky a jejich instalací na speciální desky.
• Pak je jamka plná písku a štěrku.
• Pro instalaci výztuh namontujte kotvící desky v konstrukční vzdálenosti od regálů.

Dávejte pozor! Během práce s betonovými deskami může být nutné jejich mechanické zpracování. V tomto případě jsou jako nejefektivnější diamantové nástroje. Pro kotvení nebo řezání železobetonu s diamantovými kruhy může být například zapotřebí diamantové vrtání otvorů v betonu.

Závěr

Železobetonové regály se používají při výstavbě elektrických vedení všech úrovní napětí. Vzhledem k řadě jejich výhod je více než polovina elektrických vedení v naší zemi postavena s jejich použitím.

Navíc, s vývojem technologií, se struktury a materiály podpůrných prostředků neustále zlepšují, takže v průběhu času neztrácejí svůj význam. Z videa v tomto článku můžete získat další informace k tomuto tématu.
