Železobetonové sloupy pro uspořádání rámových konstrukcí

Obrovské množství lidí při zmínce o takovém slova jako "sloup" okamžitě připomíná starožitné, dekorativní památky architektury a budovy s širokými vyřezávanými sloupy podporujícími strop. Ale kromě takových architektonických objektů, které vykonávají dekorativní funkci, existují železobetonové sloupy průmyslových budov, které vykonávají podpůrnou funkci pro udržení rámce budovy.

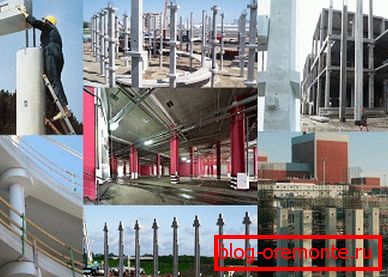

Výrobky z betonových výrobků v průmyslové výstavbě

Návrhové prvky

Sloupky z železobetonové malty uspořádají vertikální výrobky s relativně malými rozměry tvaru průřezu ve srovnání s jejich výškou nebo délkou.

Takové stavební prvky se používají hlavně k vytváření rámů rámu nebo rámu a také se používají jako nosná podpěra pro další stavební prvky:

  • Nosníky;
  • Rigel;
  • Běží.

Základní vlastnosti a vlastnosti

Stěny z betonových výrobků jsou výrobky, které mají následující vlastnosti:

  • Vysoká odolnost vůči agresivním vlivům prostředí;
  • Plná shoda s uvedenou nosností;
  • Odolnost vůči různým seismickým účinkům;
  • Odolnost proti vlhkosti;
  • Odolnost proti teplotám mrazu.

Pokyny pro výběr konkrétní konstrukce poskytují referenční bod pro splnění následujících parametrů:

  1. Údaje získané v důsledku genealogického výzkumu;
  2. Klimatické podmínky a klimatické pásmo, v nichž bude podpora provozována;
  3. Výška budovy ve výstavbě nebo její výška;
  4. Funkční účel budovy, ve kterém jsou sloupy zahrnuty.

Hlavní a nejdůležitější technická charakteristika nosičů betonových ložisek je přesně nosnost. Čím vyšší je výkon tohoto parametru, tím nižší je sloupec v budově. Produkty s největší nosností mohou být použity při konstrukci spodních podlaží nebo sklepů.

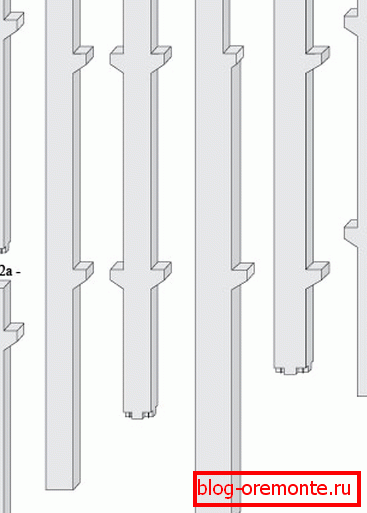

Rozsah formulářů

U vícepodlažních budov se obvykle používají sloupy, jejichž konstrukce je vybavena několika konzolovými výčnělky ve výšce 2,5 a 3 metry. Značky tohoto typu jsou označením konce podlahy, protože právě na nich jsou stropní nosníky fixovány pro uspořádání další úrovně. Tím se vytvoří rám výškových budov.

Sloupce, které se používají pro stavbu budov na jednom patře, jsou vyšší a nezajišťují projekce. Taková podpěra mohou být použita pro výstavbu průmyslových nebo zemědělských prostor.

Regulační dokumentace

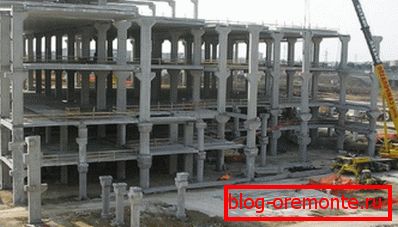

Stavební proces

Na betonové výrobky tohoto druhu se zachází s vysokou mírou odpovědnosti a splňují nejpřísnější požadavky. Prvky tohoto typu jsou vyráběny v souladu se standardizovanou dokumentací. Vyrábějí obrovské množství různých testů a testů na pevnost, spolehlivost, tuhost a schopnost odolat praskání.

Všechny základní požadavky a normy pro podporu betonových výrobků jsou obsaženy v následujících dokumentech:

  • GOST 25628 z roku 1990 upravuje parametry sloupců pro výstavbu jednopodlažních budov;
  • GOST 18979 z roku 1990 upravuje parametry sloupců pro výstavbu vícepodlažních budov;

Dávejte pozor! V těchto státních normách jsou sloupce-sloupce přiřazeny takové označení "SK.40.2.5-1". Toto označení označuje, že délka těchto prvků je 0,4 ma jejich šířka je 0,2 m.

  • Série AI 04-1 upravuje parametry produktů pro vytvoření rámce vazby;
  • Série 1.423.1-3 / 88 specifikuje parametry sloupců, které jsou základem pro výstavbu jednopodlažních prostor pro průmyslové využití;
  • Řada 1.823.1-2 specifikuje vlastnosti výrobků pro konstrukci konstrukcí pro zemědělské účely.

Cena těchto výrobků patří do kategorie dostatečně vysoké, a proto je důležité sledovat, zda byly vynaložené peníze oprávněné. Pokud jde o trvanlivost a pevnost, železobetonové sloupy nemají analogy mezi celou řadou železobetonových výrobků. Právě tyto vlastnosti způsobují, že sloupy se stanou produkty, kolem kterých je budova budována.

Jaké sloupce jsou vyrobeny?

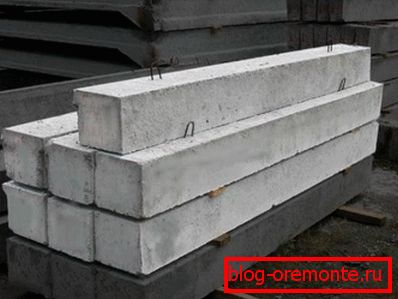

Obrněný výrobek

Výběr materiálu pro výrobu takových nosných konstrukcí se hodí s velkou péčí, protože na něm závisí hlavní indikátory hotového výrobku. Moderní prvky jsou vyráběny s využitím řešení značky M300 až M600 se zesíleným rámem, který se provádí pomocí pevných tyčí a drátů. Výztuž z oceli může být napjatá nebo nepříznivá.

Toto stárnutí oceli umožňuje sloupku mít potřebnou pevnost, trvanlivost a schopnost procházet obrovskými zatíženími z podlahových desek.

Montáž železobetonových sloupů s vlastními rukama se provádí ve specializovaných brýlích nebo v monolitických základech. Sloupcové základy jsou výrobky, které jsou také vyrobeny z železobetonu. Takové prvky mají prostě ohromnou bezpečnostní rezervu, která jim umožňuje bezpečné držení výrobků tohoto typu, s výjimkou pohybu a náklonu.

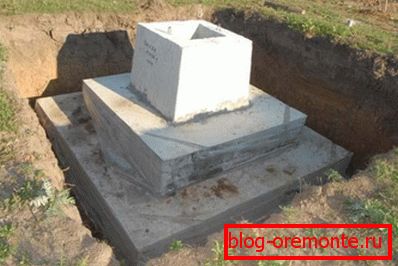

Na fotografii - základy pro instalaci

Klasifikace produktu

Existuje několik typů klasifikací takovýchto betonových konstrukcí pro různé charakteristiky a charakteristiky hotového prvku.

Druhy

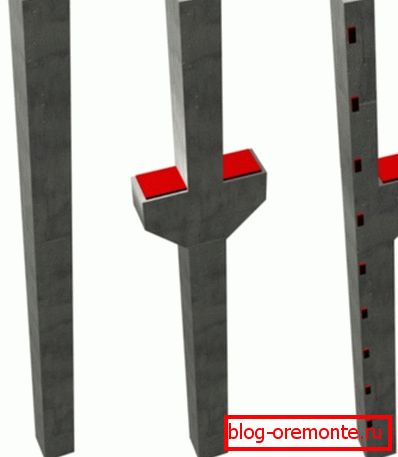

Hlavní typy

Vzhled takových struktur je rozdělen do dvou hlavních skupin:

  1. S konzolami - pro stavbu budov postavených pomocí mostních jeřábů:
  • Obdélníkový - pro budovy o výšce 9,6 m;
  • Dvě větev - pro budovy s výškou větší než 9,6 m;

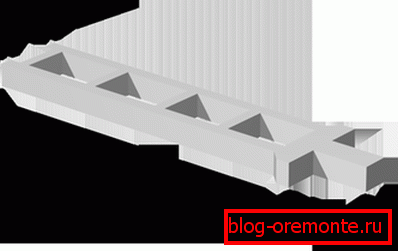

Produkt s dvěma větvemi

Dávejte pozor! Produkt tohoto druhu se skládá z části nad jeřábem, na které spočívá překryv, a jeřábové části, která slouží jako podpěra nosníku a přebírá zátěž z překrytí.

  1. Nekontrolovaná - pro stavbu budov, které jsou vyrobeny bez použití mostních jeřábů.

Jednotné rozměry železobetonových sloupů s konzolou jsou také rozděleny podle typu průřezu:

  • S obdélníkovým průřezem - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
  • S průřezem dvou větví - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Podle oddílu

Podle typu průřezu konstrukce může být:

  • Kolo;
  • Obdélníkový;
  • Náměstí.

Výrobní technologií

Podle způsobu, kterým je vyrobena, může být podpůrná struktura:

  • Monolitická. Výroba se provádí přímo na staveništi nalitím betonového roztoku do bednění, což je předem položený výztužný rám;

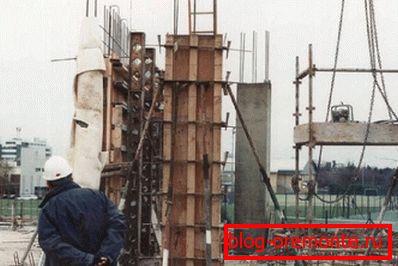

Odlévání monolitických výrobků na staveništi
  • Národní tým. Podpěry tohoto typu jsou plně vyráběny v průmyslových podmínkách u výrobců. Přeprava těchto výrobků na staveništi se provádí za použití speciálních zařízení.

Podle polohy

V závislosti na poloze sloupku ve vytvořené železobetonové konstrukci stavby se výrobky rozdělují na:

  • Střední sloupce;
  • Sloupce posledního řádku;
  • Přední výrobky.

Fasádní prvky mají zvětšenou konzolu, která na nich poskytuje možnost podepření fasádních povlaků. Otvory v této konzole jsou určeny pro komunikační stoupačky.

K dispozici jsou také fasádní výrobky s dlouhými konzolami pro uspořádání balkonů a lodžií.

Některé funkce výpočtu

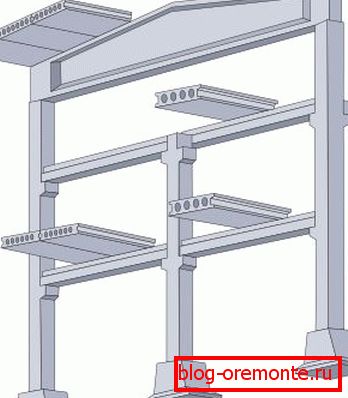

Nákres konstrukce rámu

Parametry, jako je délka, dostupnost vložených prvků, průřez a nosnost sloupce, jsou určeny metodou výpočtu ve fázi návrhu. V obrovském počtu případů se používají přesně prefabrikované betonové výrobky, které mají dlouhou, rovnou dvěma podlažími konstruované konstrukce.

Odborníci doporučují používat konkrétní řešení značky B-15 až B-25. Pro produkty, které se mají použít při konstrukci prvních podlaží, použijte řešení od B-25 do B-30, ale ne více.

První věcí, kterou je třeba určit pomocí výpočtu, je plocha průřezu betonového výrobku, která umožní zachování rovnoměrnosti komprese. Tato hodnota je určena následujícím vzorcem:

A = F / Rb, kde:

  • A je řezná oblast výrobku;
  • F - tlaková síla;
  • Rb je pevnost betonového roztoku při kompresi.

Příklad výpočtu železobetonových sloupů:

F = 50 tun. Betonová značka B15 má pevnost v tlaku 200 kgf / cm2.

A = 50000/200 = 250 cm2

Strana náměstí se rovná:

A = v250 = 16 cm.

Po průřezu průřezu je třeba provést výpočet s ohledem na koeficienty označující pracovní podmínky, přesnost montáže a další podmínky, které mohou zvýšit rozměry průřezu. Měli byste také vzít v úvahu excentrickou kompresi s ohledem na náhodnou excentricitu a flexibilitu vytvořené struktury, která se zvyšuje úměrně výšce výrobku.

Tyto výpočty mohou být tak těžkopádné a složité, že jejich produkce je často spojena s vysokou pravděpodobností vzniku chyb. A se současnými schopnostmi moderních výpočtů je prostě nevhodné provádět takové výpočty ručně. No, pokud zjistíte, že plocha průřezu sloupce je nutná v takzvaných polních podmínkách, pak se samozřejmě budete muset počítat ručně.

V každém případě musí výpočet brát v úvahu nejen vlastní sílu sloupku, ale také možnost jeho vzájemného působení se základem a strukturou podlahy. Proto by měl být vypočtený průřez alespoň z konstruktivního pohledu na výztuž konstrukce zvýšen.

Co je třeba zvážit před nákupem

Schéma pokládky pro skladování a přepravu

Před zakoupením sloupů pro stavbu budovy nebo prostor průmyslového nebo zemědělského typu byste měli najít výrobce, který může koupit kvalitní výrobky za rozumnou cenu.

Za účelem objednání a nákupu nosné železobetonové konstrukce bude nutné poskytnout následující údaje:

  • Sada pracovních výkresů, pro které byl navržen požadovaný sloupec;
  • Odhadovaná výška a výška;
  • Forma;
  • Velikost průřezu;
  • Dostupnost vložených součástí;
  • Umístění pozemku za účelem správného výpočtu nákladů na přepravu hotového výrobku.

Na závěr

Betonové podložky

Sloupy - velmi důležitý, trvanlivý a spolehlivý produkt pro konstrukci úkolů. Při výběru takových podpěr byste se měli řídit údaji, které uvádí GOST na železobetonových sloupcích pro průmyslové budovy, zemědělské, jednopodlažní a vícepodlažní. Kromě těchto regulačních dokumentů by se mělo také spoléhat na výpočet excentricky stlačeného železobetonu, který musí být nutně přítomen v projektu.

Dobře, montáž sestavy železobetonu není obtížná, pokud má výrobek všechny deklarované vlastnosti, protože na ně závisí pevnost a spolehlivost konstrukce. A video v tomto článku vám řekne ještě víc o tak důležitém prvku pro konstrukci jako železobetonové sloupy.
