Železobetonové panely pro stěny - kompletní přehled typů a

Stěnový exteriér a železobetonové panely jsou široce využívány při výstavbě domů, stejně jako v průmyslových a veřejných prostorech. Jejich vzhled, před více než 50 lety, byl opravdovým průlomem ve stavebnictví a umožnil několikrát zkrátit výstavbu budov.

Typy železobetonových panelů

Železobeton je monolit z ocelových tyčí a betonu. Interakce těchto materiálů je velmi účinná. Betonový kámen spolehlivě přilne k kovu a dobře chrání před korozí. Tyto součásti se vzájemně doplňují v odolnosti vůči různým zatížením.

Výsledné struktury mají značnou sílu a v jejich zpracování může pomoci pouze špičkový nástroj. V poslední době se diamantové vrtání otvorů v betonu stalo populární.

Dávejte pozor! Objem betonových výrobků převážně zaujímá levné suroviny - štěrk, drcený kámen, písek. Proto je jejich cena poměrně malá.

Jaké existují

Železobetonové výrobky se dělí na:

• napjaté pre-výrobky;
• analogy zesílené obvyklým způsobem.

Hustota (měrná hmotnost) a třída betonu:

• super těžké betonové panely, jejich hustota je od 2,5 t / m?
• těžké analogy s hustotou 1,8 / 2,5 t / m?
• plicích, jejich specifická hmotnost je až 1,8 t / m?
• ultralehké výrobky, jejich hustota je 0,7 t / m ?.

Svojí konstrukcí jsou železobetonové stěnové panely rozděleny na:

• monolitická;
• dutý;
• vyrobené z jednoho typu řešení;
• vyrobené z různých typů směsí.

ZHBI může cílit:

• pro obytné a veřejné budovy;
• pro výrobní zařízení;
• pro inženýrské stavby.

Výrobní metody

Výroba panelů se provádí v továrnách betonových výrobků různými způsoby.

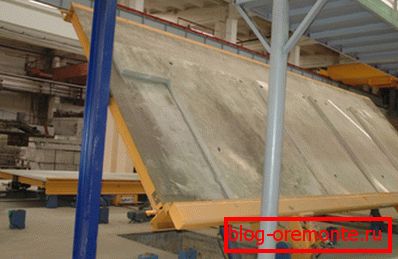

1. Technologie stojanu je určena pro výrobu velkých výrobků.. Roztok se nalije do pevných forem. Speciální jednotky: manipulátory a vibrátory na beton, postupně přistupují k stánkům a vytvářejí technologické kroky.
2. Metoda kazety je modifikací předchozí metody.. Panely jsou vyráběny v pevných kazetách, které se skládají z několika ocelových oddílů. Rám je vyroben z výztuže, pak je vyplněn betonem. Tepelné zpracování se provádí přes stěny kazet.

Po zahřátí se stěny forem odstraní a panely se oddělí horním jeřábem. Tato metoda produkuje ploché výrobky: stěnové konstrukce a analogy pro podlahy.

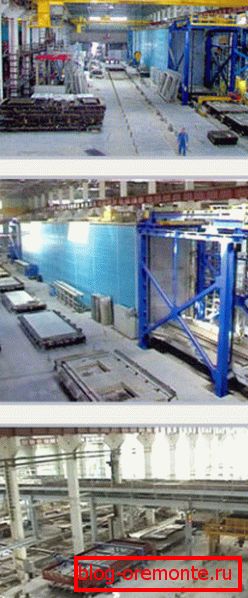

1. Když se toky modulárních toků pro výrobky pohybují po řetězci z jednoho mechanismu do druhého. Mokré a tepelné zpracování probíhá nepřetržitě.
2. V případě vibračního válcování se celý výrobní cyklus provádí na jediné instalaci principu průtoku (vibrační válcovna). Jedná se o dopravník sestávající z pryže chráněné oceli.

Jeho páska se pohybuje na technologických místech. Na nich dochází: instalace rámu výztuže, lití betonu, jeho zhutnění vibracím a tepelným zpracováním. Návod doporučuje tímto způsobem vyrábět panely oddílů a stropů, jakož i vnější stěnové desky z lehkého betonu.

Technické požadavky

Státní normy stanovují nejpřísnější požadavky na obklady.

1. Přesnost standardních velikostí a geometrická podoba.
2. Optimální návrh sloučenin a uzlů.
3. Přesné umístění hypotéky.
4. Shoda standardní velikosti a hmotnosti betonového zboží s možnostmi přepravy a zvedání automobilů.

Dávejte pozor! Dům železobetonových panelů by měl být zhotoven z výrobků, jejichž rozměry leží v mezích odchylek a tolerancí. Jsou určeny podle GOST č. 130 / 15.4 / 84.

1. Rozměry hypoték v nich by měly odpovídat standardním hodnotám, chyba by neměla přesáhnout 0,5 cm.
2. Přípustné axiální posun hypoték není větší než 1 cm.
3. Tyto prvky by měly být v rovině s rovinou panelů nebo nad ní - ne více než 0,3 cm.

Více o stěnových deskách

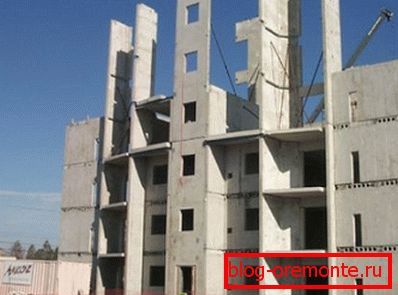

Velké nástěnky byly navrženy tak, aby urychlily tempo výstavby. Například chalupa železobetonových panelů může být postavena za pouhé 2 týdny.

Dostoinstva ŽBI

Popularita železobetonových panelů v hromadné výstavbě, kromě vysokého podílu práce, lze vysvětlit i jinými výhodami:

• vysoká pevnost;
• dobrá únosnost;
• přijatelná úroveň tepelné izolace;
• 100% požární odolnost;
• odolnost proti extrémům teploty;
• trvanlivost provozu.

Typy panelové konstrukce

Panelová konstrukce může být rámová a bezrámová.

Záleží na tom, které stěnové desky se používají: obložení a přenášení, nebo pouze obložení.

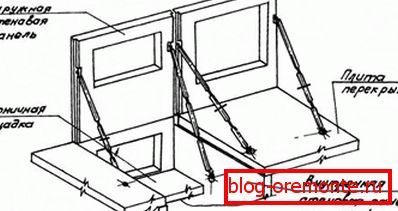

1. V budovách bez rámu je zatížení podlah neseno samotnými stěnovými panely.
2. V analogových rámcích jsou nosné funkce prováděny rámečky. Deskové desky se používají pro zonování, oplocení, zvuková a tepelná izolace.

Rostliny vyrábějí panely na vnější i vnitřní stěny.

1. Vnější desky jsou strukturovány do tří kategorií: jednovrstvá, vyrobená z buněčného nebo lehkého betonu a skládající se ze dvou, tří vrstev. Ty jsou vyrobeny z těžkých typů betonu a tepelného izolátoru.
2. Mimo konstrukce jsou pokryty fasádními keramickými dlaždicemi, dekorativní maltou, barvami odolnými vůči povětrnostním vlivům atd. Vnitřní strana desek je ozdobena a připravena k dokončení.
3. Výška stěnových železobetonových panelů se rovná výšce jedné podlahy. Jejich šířka se rozkládá na 1/2 místnosti (300/720 cm), tloušťka může být 20/50 cm. Rozměry železobetonových stěnových panelů pro přepážky odpovídají rozměrům místností. Jejich tloušťka je 3/16 cm.

Klasifikace stěnové desky

Existují různé rozdělení panelů do kategorií založených na principu: typické znaky, účel, struktura, složení materiálu.

Konstrukce desek

Vyráběné panely jsou rozděleny do monolitických a kompozitních analogů.

Na druhé straně vrstvené výrobky mohou být pevné nebo mají vrstvu vzduchu.

1. Jednostranné náplasti jsou vyrobeny z homogenního betonu s nízkou tepelnou vodivostí. Tloušťka vnější části je 2/4 cm. Vnitřní deska je zdobena dýhou.
2. Dvojvrstvé desky mají pevnou strukturu. Jejich nosná vrstva je zhotovena z železobetonové malty. Jedná se o vnitřní panel, který navíc hraje roli parozábrany. Externí tepelně stínící vrstva je pokryta cementovou pískovou maltou.
3. Betonové sendvičové panely jsou vyrobeny ze dvou desek, propojených svařovaným rámem z výztuže. Mezi nimi položila izolaci.

Nosnostmi jsou deskové desky rozděleny do:

• samonosné výrobky;
• analogových ložisek.
• kloubové panely.

Stěnové panely

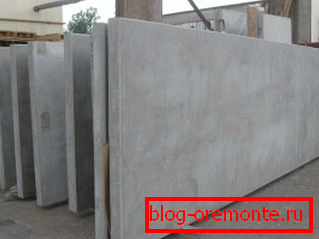

1. Tyto velké desky mají výšku podlahy a délku až 600 cm. Jsou určeny pro konstrukci prefabrikovaných budov.

Dávejte pozor! Pro výrobu přepážkových panelů by měly být používány s vysokou pevností obyčejný nebo sádrový beton. Materiál musí mít dobrou vodní odolnost a mrazuvzdornost.

1. Tyto desky jsou vyztuženy železným drátěným pletivem nebo tyčemi z tepelně a mechanicky odolné oceli třídy A / III, AT / IIIC. Všechny ocelové části výrobku musí být pokryty antikorozním základním nátěrem.

Jednovrstvé desky

1. Pro výrobu jednovrstvých stěnových panelů se používá beton s homogenní strukturou a vysokou izolací. Nejčastěji jde o lehký (buněčný) materiál.
2. Vnější strana desek je pokryta vrstvou obkladů o tloušťce 2/4 cm, která je chrání před povětrnostními vlivy.
3. Různé omítky, dlaždice apod. Se používají jako vnitřní úprava.

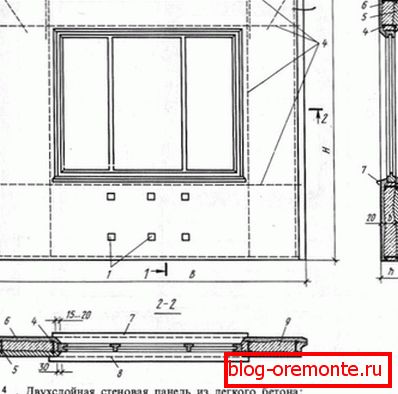

Dvouvrstvé panely

1. Dvouvrstvý typ desek má zpravidla pevnou strukturu. První nosná vrstva je zhotovena z hutného železobetonu. Druhá vrstva je tepelně izolační.
2. Je umístěn zvenku a pokryt cementovou pískovou maltou.
3. Nosná vrstva je umístěna uvnitř objektu a současně slouží k ochraně před parami.

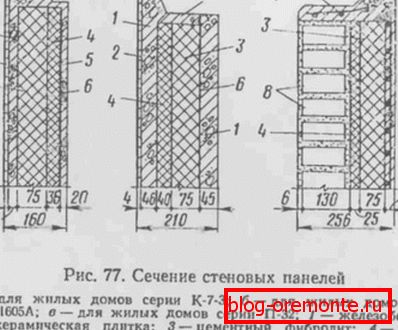

Třívrstvý typ výrobku

Nejdůležitější jsou nyní železobetonové sendvičové panely.

1. Základem třívrstvé desky je vnější strana ložiska, vnitřní panel je k ní připevněn výztuží. Vzhledem k mezery mezi nimi dochází ke snížení tepelných ztrát v konstrukci.
2. Minerální vlna, cementová vláknitina, pěnový křemičitan, polyuretan mohou sloužit jako tepelný izolátor v těchto výrobcích.
3. Třívrstvé desky mají typické rozměry a různé tloušťky. Vybírá je návrháři na základě klimatických podmínek v oblasti a tepelných parametrů budovy.
4. Tento typ panelů je vyroben z lehké, ale trvanlivé betonové směsi nebo těžkých betonů, které mají třídu ne nižší než B-12.5.
5. Zesílené výrobky se svařovanými sítěmi nebo volně loženými ocelovými rámy. Všechny kovové části desek jsou chráněny protikorozními základy.
6. Vlastnosti třívrstvých stěnových panelů jsou stanoveny normami GOST č. 3110/2005 a GOST č. 13015/2003.
7. Pokud je třeba při jejich montáži zpracovat desky, vyztužená železobetonová konstrukce je provedena diamantovými kruhy.

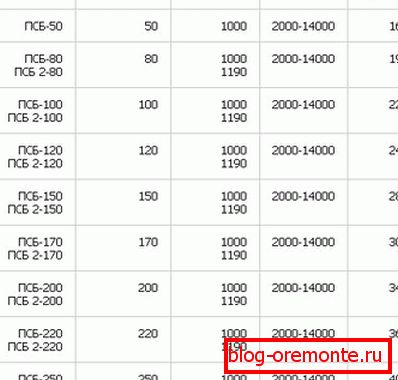

Velikosti výrobků

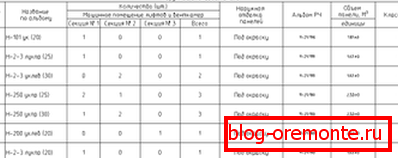

1. Hlavním kritériem pro výběr stěnových desek s vlastními rukama je jejich velikost. Měly by být specifikovány v návrhu budovy, s přihlédnutím k návrhovým schématám a půdorysům.
2. Rozměry a tloušťka, velikost a počet otvorů, technické vlastnosti panelů jsou stanoveny na základě projektu.
3. Typické velikosti desek pro obytné budovy: výška je rovna jedné podlaze, šířka se rovná jedné nebo dvě místnosti. Vnější panely mají otvory dveří a oken. Desky pro přepážky jsou pevné nebo mají dveře.
4. Panely pro průmyslová zařízení mají délku 6 metrů, 9 a 12 metrů.

Dávejte pozor! Tloušťka stěnových dlaždic by měla být zvolena na základě klimatických podmínek ve vaší oblasti. Důležitá je také tepelná kvalita použitých stavebních materiálů. Výrobci vyrábějí výrobky o tloušťce 20/50 centimetrů

Označování výrobků

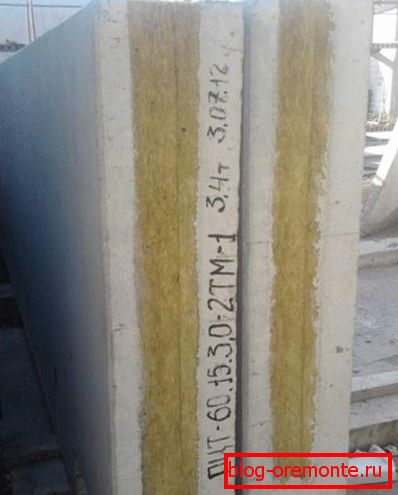

Panely jsou označeny písmeny a čísly přes pomlčku.

1. První skupina uvádí typ desky a její rozměry: délka, výška (v desítkách), tloušťka (v centimetrech).
2. Následující fragment určuje třídu a typ betonu: L - světlo, T - těžké, I - buněčné.
3. Třetí část uvádí další kvalitu produktu.

Například:

• seizmická odolnost je více než 7 bodů - C;
• odolnost proti mrazu pod -40 stupňů - M;
• propustnost: zejména nízká - Oh, nízká - P, normální - N.

Tato skupina značek obsahuje údaje o designových vlastnostech produktů:

• jejich forma;
• koncová konfigurace;
• typ a umístění otvorů, pokud existují;
• forma stroboskopu (pokud je přítomna) v sousedství sousedních prvků;
• typ a umístění výstupek armatur a hypoték;
• přítomnost výztužných konstrukcí pro snížení zatížení v důsledku nerovnoměrné deformace základů.

Uveďte příklad označení: PST 598-300-20.

• PST - třívrstvý stěnový panel;

598 cm - délka;

300 cm - jeho výška;

20 cm - jeho šířka.

Závěr

Železobetonové ploty, stěny a stropy jsou nedílnou součástí moderní masové výstavby. Použití nových technologií, materiálů a konstrukčních řešení při jejich výrobě umožňuje optimalizovat stavbu budov.

Pokud se seznámíte s videem v tomto článku, získáte mnoho užitečných informací.
