Železobetonové kroky: regulační dokumenty a instalační prvky

Existuje GOST pro železobetonové schody? Podle jakých regulačních dokumentů jsou pochody a schody vyrobené z železobetonu? Jak jsou namontovány během výstavby? Zjistíme to.

Seznam norem

Začněme regulačními dokumenty.

Užitečné: GOST 9818-85 obsahuje technický popis nejen pochodů a schodů, ale také betonových stupňů vyráběných samostatně.

Standardy obsahu

Co říkají naše dokumenty?

GOST 8717.0.-84

Rozsah železobetonových schodů, které jsme již zmínili - uvnitř i vně budov. GOST poskytuje podrobnější definici: je přípustné používat je mimo vyhřívané budovy v klimatických zónách s nejchladnější pětidenní sezónou s průměrnou teplotou -40 stupňů. Je povolen kontakt betonu s agresivními médii, což umožňuje použití produktů ve výrobě (včetně podniků chemického průmyslu).

Kroky делятся на следующие категории:

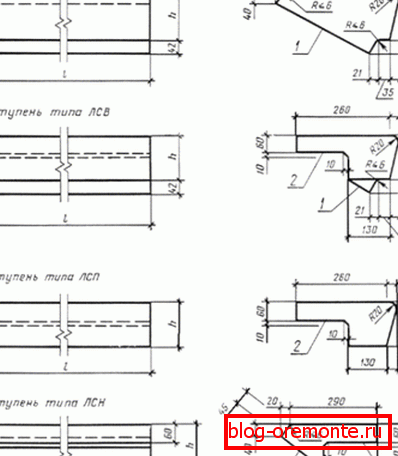

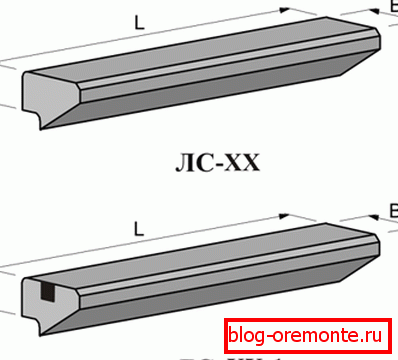

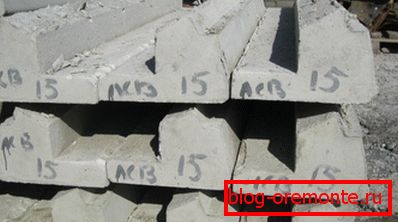

• LS - hlavní.
• LSV - horní část frieze (přiléhající k místu).
• LSP - vložka podložky.
• LSN - dno frézy.
• LSS - byt pro průchozí pochody.

Hlavním materiálem pro tyto výrobky je železobeton; avšak hlavní stupně LS až 1,5 metru mohou být vyrobeny bez vyztužení.

Maximální krátkodobé zatížení železobetonových výrobků je 6 kPa nebo 600 kgf / cm2.

Nuance: konstrukční zatížení nezohledňuje vlastní hmotnost jeviště. Na solidním základě však musí být zcela převeden na tuto základnu, aniž by došlo k načtení kroku.

Norma stanoví, že železobetonové stupňovité schody jsou vyráběny s ocelovými vloženými částmi pro upevnění plotů. Podle dohody s klientem však mohou být hypotéky nahrazeny zásuvkami.

Roviny schodů LSS jsou navíc doplněny hypotékami pro upevnění na kosoura (nosníky) po šířce 155-180 mm; pro konkrétní projekt lze instalovat další prvky hypotéky.

V případě potřeby se výrobky vyrábějí vlevo a vpravo - v závislosti na směru schodů. Tento parametr zpravidla ovlivňuje pouze umístění hypoték nebo hnízd pro montáž oplocení.

V závislosti na projektu a po dohodě se zákazníkem mohou být kroky dodány s nebo bez montážních smyček. Ve druhém případě se předpokládá použití nakládacího zařízení se speciálními uchopovacími prostředky: betonové výrobky nemohou být zavěšeny.

Kroky z lehkého betonu musí mít nejméně 15 mm silnou vrstvu těžkého betonu nebo povlak odolný proti abrazi ze syntetických materiálů na jejich tvářích.

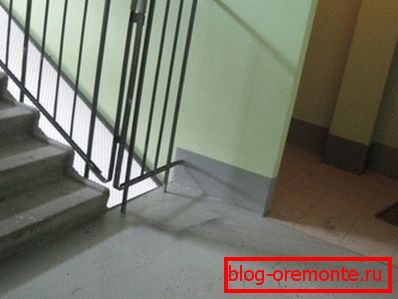

Úprava horního povrchu v rámci normy se může lišit.

Jaké možnosti jsou možné?

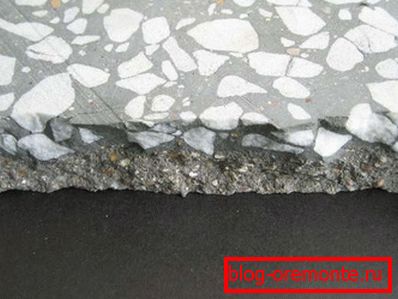

1. Hladký beton na běžném cementu.
2. Dekorační beton - na bílém, barevném cementu nebo mramorovém štěrku.
3. Mozaikový betonzískané mletím betonu na mramorovém štěrku a / nebo na bílém a barevném cementu.

Jaká je velikost schodišťových schodů?

• Šířka se pohybuje od 900 do 2380 milimetrů.
• Výška se pohybuje od 100 do 168 mm.
• Hloubka běhounu - od 260 do 330 mm.

Stohované schody z betonového betonu vážily od 45 do 187 kilogramů. Pokud nejste zkušený atlet - sportovec - samozřejmě není nutné provádět pohyb a instalaci těchto výrobků vlastním rukama bez nakládacího zařízení.

Varianty návrhů kroků jsou popsány v souvisejícím regulačním dokumentu - GOST 8717.1-84.

Označení

Skládá se z alfanumerických skupin a pomlček mezi nimi.

1. První skupina označuje typ jeviště a jeho rozměry zaokrouhlený na celé čísla. Zároveň se nezobrazuje výška 145 mm.
2. Ve druhé skupině jsou písmena B - pro betonové hlavní kroky, L - pro výrobky z lehkého betonu a C - pro silikát. Železobetonové prefabrikované stupně z hutného betonu s odkazem na jiné typy než BOS nejsou označeny druhou alfanumerickou skupinou.
3. Ve třetí skupině jsou přítomny:

• Obrázky 1, 2, 3, atd., Což naznačuje přítomnost hypoték nebo hnízd pro ploty. Obrázek 1 odpovídá konstrukci, kterou poskytuje GOST 8717.1-84; další čísla odkazují na projektovou dokumentaci.
• Písmeno L označuje levé provedení kroku (u schodů s pravítkem na pravé straně).
• Písmeno D znamená hladký povrch betonu na bílém nebo barevném cementu, písmeno W - leštěný povrch mozaiky. Hladký beton na obyčejném cementu není označen samostatně.

• M znamená zvýšenou odolnost proti mrazu (možnost provozu při -40 ° C a nižší). P - zvýšená hustota, umožňující použití výrobků s neustálým kontaktem s agresivními médii.

Označování vzorků

Ukažme pár příkladů a analyzujeme je.

Technické požadavky

GOST pro prefabrikované schody a schody pro ně vyžadují určité požadavky na použité materiály a samozřejmě na kvalitu hotového výrobku.

• Stlačitelnost betonu pro vnější schodiště nesmí být nižší než stupeň B25. Pro vnitřní žebříky je povoleno použití betonu značky B15.
• Průměrná hustota lehkých a silikátových betonů by neměla být nižší než 1800 kg / m3.
• U výrobků určených k provozu na volném prostranství, v nevytápěných místnostech nebo při konstantní relativní vlhkosti nad 60% je ventil chráněn před korozí. Metoda je uvedena v projektové dokumentaci.

Užitečné: tradičně používané k ochraně barev. Nyní je však nyní snadné najít na trhu efektivnější nápravu - fosfátovací rzi, který vytváří odolný film chemicky přeměněných oxidů železa na povrchu korozivzdorné oceli. Cena materiálu začíná od 200 rublů / kg.

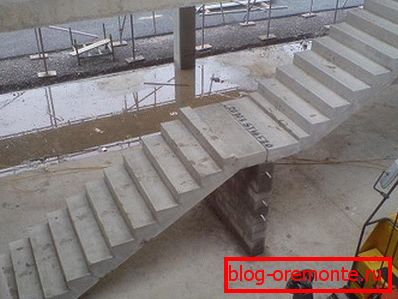

GOST 9818-85

Norma specifikuje výrobu produktů následujících typů:

Odhadované zatížení bez vlastní hmotnosti jsou:

• 360 kgf / cm2 pro obytné budovy.
• 480 kgf / cm2 pro veřejné budovy a průmyslové stavby.

Všechny prvky mohou být provedeny v levém a pravém provedení.

Povrchové možnosti se mírně liší od výše uvedených možností v rámci předchozího standardu:

1. Гладкая поверхность бетона na běžném cementu.
2. Betonový povrch na bílém cementu, barevný cement nebo mramorový štěrk.

Objasnit: tento typ provedení je povolen pouze pro přistání a běhounové běhání.

1. Dále mohou být dokončeny keramickými dlaždicemi, což poskytuje maximální odolnost proti opotřebení povrchu.

Označení

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

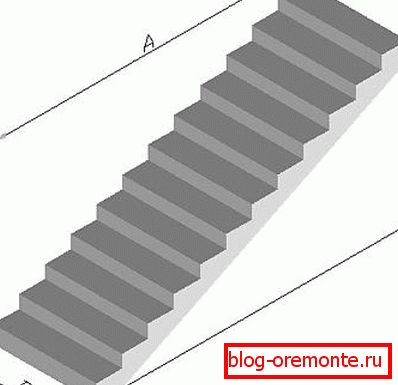

První skupina označuje typ položky a její rozměry. Obecně platí, že délka a šířka jsou v desítkách; u schodišť je jejich výška dále indikována (projekce na svislou rovinu).

Nuance: Pro LMP pochod s jednou horní poloplátkou je délka označena jako délka pochodu se dvěma poloprovozními plochami, které patří do stejného typu.

Písmeno B v první skupině znamená, že čelíme závěrečné plošině nebo fakturovanému běhounu pro horní konečný krok.

Druhá skupina obsahuje:

• Pro plošiny a pochody - vypočtené zatížení (obrázek 4 odpovídá zatížení 360 kgf / cm2, obrázek 5 - 480 kgf / cm2).
• Pro horní běh - levou verzi a typ povrchové úpravy (Ш - leštěná mozaika, absence písmen znamená hladký betonový povrch).

Ve třetí skupině mohou být přítomni:

• Písmeno L, označující levé provedení pochodu nebo platformy.
• Písmeno K pro podložku označuje přítomnost podpůrných konzol. Písmeno M je technologickým otvorem pro odpadky. Písmeno Y - zisk na podporu pochodu.
• V případě pochodu LMP číslo 1 označuje prodlouženou horní plošinu, 2 označuje podlouhlou dolní plošinu, 3 označuje nepřítomnost dolní plošiny.
• W - opět leštěný mozaikový povrch, K - obklad s keramickými dlaždicemi.

• Písmeno C mluví o zvýšené seismické stálosti konstrukčního prvku žebříku. Takové výrobky se používají při stavbě budov určených pro 7-9 bodů na stupnici Richter.

Označování vzorků

Technické požadavky

Ty se týkají typu použitého výztuže, oděru povrchu, kvality betonu a maximálních přípustných odchylek v lineárních rozměrech.

Instalace

Jak jsou železobetonová schodiště, skládané schody a další prvky schodů montovány? Je zřejmé, že tato práce se provádí jen zřídka ručně s nevyškolenou osobou; je také zřejmé, že profesionální stavitel stěží potřebuje pokyny k instalaci.

Pokud ano, věnujeme pozornost pouze hlavním bodům.

• Pro zarovnání pochodů použitých dřevěných šablon.
• Instalace pochodů a plošin pomocí jeřábu. Lanyardy se drží na montážních smyčkách; v případě jejich nepřítomnosti se používají ocelové svorky z profilované trubky.

• Lapování do požadované polohy se provádí ručně. Pochod je nejprve nastaven na okraji dolní plošiny; horní okraj je nastaven na požadovanou pozici a je uložen na podložce z cementové malty.
• Kroky могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Pro vyjasnění: je zřejmé, že pouze kroky s hmotností do 80-100 kg lze namontovat ručně. Nosení a instalace kroků o hmotnosti 150-180 kg je nejen problematické, ale i nebezpečné.

• Kroky укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• Pro výrobu montážních otvorů, které se nepředpokládají při výrobě prvků, se používají abrazivní řezání železobetonu - betonu s diamantovými kruhy, výstuhy - s běžnými řezacími kroužky pro kov nebo řezačku plynu.

Je třeba mít na paměti, že selhání výztuže prudce oslabuje strukturu: při výstavbě vícepodlažních budov je tato modifikace zakázána. Diamantové vrtání otvorů v betonu, spolu s běžnými vrtačkami, se používá při vytváření dalších zásuvek při instalaci plotů.

Závěr

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Jako obvykle video v tomto článku nabídne čtenáři více informací. Úspěchy!
