Železobetonové desky - typy a způsoby montáže

V současné době stavba většiny obytných i průmyslových budov využívala železobetonové výrobky. Leví podíl na trhu zaujímá výroba desek, tento typ betonových výrobků má širokou škálu a různé účely. Nejoblíbenější jsou duté železobetonové desky, ale kromě nich stále existuje řada betonových výrobků.

V celé této rozmanitosti se pokusíme nyní pochopit.

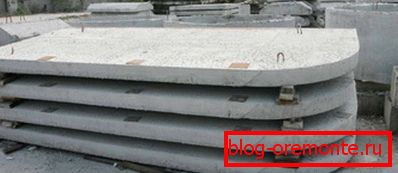

Fotografie plných desek.

Jaké jsou talíře

Na první pohled se může zdát, že při výběru desek není nic obtížného. Jednoduše kontaktujte továrnu a vše přinesete. Ale ne všechno je tak jednoduché, každý výrobek má svůj vlastní účel, a proto, aby nebyl podveden, je žádoucí pochopit označení.

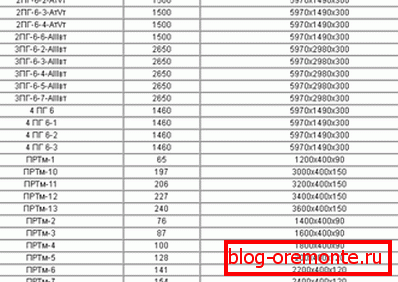

Parametry některých produktů.

Několik slov o označování

  • Jak jste si možná všimli, každé označení se skládá ze série alfanumerických označení, kde každá pozice charakterizuje určitý parametr produktu. Vezměte například PC 57-15-12-8T.
  • První dvě písmena označují typ desky "PC". V tomto případě se jedná o desku pro podlahu, v jejíž konstrukci jsou kulaté dutiny.
  • Další počet číselných označení poskytuje představu o rozměrech konstrukce, tj. O délce, šířce a výšce (tloušťce). Údaje jsou uvedeny v decimetrech, takže v našem případě bude deska asi 5 700 mm dlouhá, výrobek bude šířka 1 500 mm a tloušťka 120 mm.
  • Poslední údaj v označení udává maximální povolené zatížení 1 cm ?. Pro náš design se přípustné zatížení rovná 800 kg / cm ?.
  • Poslední písmeno v řádku udává typ betonu, v tomto případě jde o těžký beton.

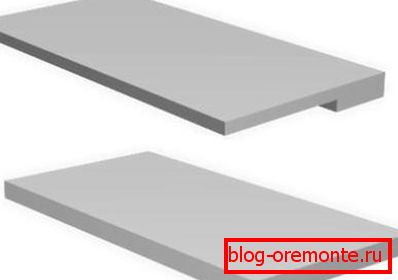

Železobetonové okapové desky.

Důležité: je zajímavé, že v některých případech nemusí být označení charakteristické pro tloušťku výrobku, protože železobetonové podlahové desky s dutým jádrem mají standardní tloušťku 220 mm.

Společné typy výrobků

Jak již bylo zmíněno dříve, první dvě písmena charakterizují typ výrobku, teď se podívejme, co to je.

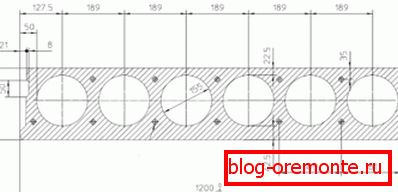

Kreslení standardního štítku.
  • Pokud je hlava písmeno "P", pak se zabýváte pevnou železobetonovou konstrukcí. V délce dosahují 6 m, šířka se pohybuje od 1,2 m do 1,5 m. V tloušťce jsou 120, 160 a 220 mm.
  • Jedná se o pevný zpevněný monolit, s velkou hmotností od 625kg do 3,6t. Je typické, že konstrukce o tloušťce 120 mm vyžadují dodatečnou zvuková izolace.
  • Desky z dutého jádra z železobetonu jsou označeny jako "PC". Vzhledem k jejich velké popularitě mají nejširší nabídku nabízených velikostí, pouze tloušťka 220 mm zůstává nezměněna. Je lepší znát váhu výrobku přímo v továrně, některé konstrukce mohou dosáhnout hmotnosti 5 tun. Duté výrobky se vyznačují optimální zvukovou a tepelnou izolací.
  • Také vyráběla širokou škálu výrobků pro speciální účely "PS". Tato písmena mohou být označena železobetonovými lištami, železobetonovými výplňovými deskami, stejně jako všechny druhy zakázkových výrobků.

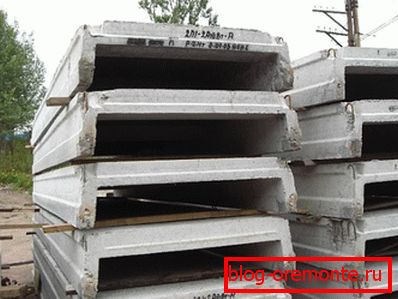

Žebrované návrhy.
  • Pro průmyslové budovy jsou často používány žebrovaný design "PR". Často s jejich pomocí se montují střešní konstrukce. V některých zdrojích mohou být označovány jako "kyčle". Mezi všechny výrobky z betonu mají největší rozměr a zvýšené pevnostní vlastnosti. Tato délka může dosáhnout 18 m, šířka až 3 m a výška žebra 600 mm.
  • Pro spolehlivější upevnění sloupů ve výškových budovách se používají tzv. "RP" oddělovací desky.. Obvykle jejich velikost nepřesahuje 1,5 m.
  • Trámy v přízemí pro průmyslové budovy jsou vyztuženy monolitickými konstrukcemi z těžkého betonu "PT".
  • Zvláštní místo zaujímá tzv. Železobetonová stěnová deska nebo stěnové panely.. Panelové budovy jsou již dlouho známy. Taková technologie je běžná ve výškových a průmyslových stavbách.
  • Konfigurace a parametry panelů mohou být různé. Vzhledem k tomu, že prefabrikované domy jsou velké, v některých architektonických projektech rostliny vyrábějí produkty s individuálními parametry..
  • V současné době je zpevněná betonová deska k dispozici ve třech verzích. Jedná se o jednovrstvou betonovou konstrukci z betonu s nízkým součinitelem přenosu tepla. Dvouvrstvá konstrukce sestávající z betonové základny a tepelně izolačního povlaku.
  • Třívrstvá deska, vyrobená ve formě sendviče. Kde je horní a spodní část betonu a uvnitř izolace. Konstrukce má zvýšenou tepelnou a zvukovou izolaci.

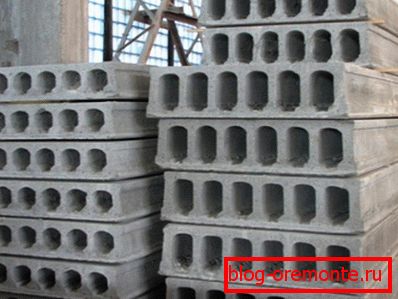

Odrůdy dutých konstrukcí.

Tip: často najdete reklamy, které prodávají železobetonovou desku. Než si koupíte, dozvíte se podrobně o přesných rozměrech a vlastnostech výrobku, protože jak často mohou být neštandardní.

Video v tomto článku ukazuje výrobu stěnových panelů.

Pečlivost práce s betonovými výrobky

Při časté výstavbě železobetonových dutinových desek jsou považovány za nejoblíbenější. Ale když je produkt vybrán a jeho design je dodáván, stále existuje řada souvisejících problémů, zejména způsobu ukládání a montáže. Navíc je často nutné odříznout desku nebo řezat nestandardní poklop.

Skladování konstrukcí

Přestože výrobky z plochého betonu mají dostatečně velkou bezpečnostní rezervu, mohou prasknout, pokud nejsou správně přepravovány nebo skladovány. Vzhledem k tomu, že se jejich cena v průměru pohybuje od 150 do 500U. bude to nepříjemné překvapení.

Pokud jde o dodání, je to často bolest hlavy pro dopravní společnost a my vám řekneme o pravidlech skladování.

  • Především je třeba poznamenat, že ploché konstrukce by měly být uloženy výhradně horizontálně.
  • Betonová látka je hygroskopická, tj. S prodlouženým kontaktem s vlhkostí, funguje jako houba. Výrobky proto musí být v dostatečné vzdálenosti od půdy. Podstavec musí být silný a musí mít vodotěsné těsnění.
  • Pokud jsou desky skládané, dřevěné proužky mezi nimi mají tloušťku asi 50 mm a všechny desky by měly být na stejné svislé čáře. Z okrajů lišt jsou nastaveny ve vzdálenosti 50 cm.
  • Za předpokladu, že máte poměrně silnou základnu, nesmí být v jednom zásobníku více než 10 produktů.

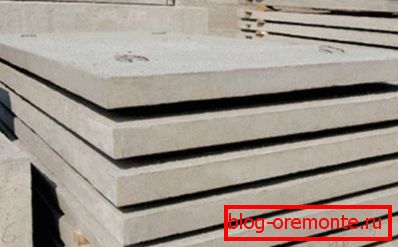

Pevné konstrukce.

Důležité: naklonit se na stěnu desky a nechat je v šikmé poloze, dokonce i na krátkou dobu, je přísně zakázáno. Protože pravděpodobnost trhliny.

Jak řezat betonové výrobky

Samozřejmě, moderní průmysl vyrábí širokou škálu velikostí, ale existují situace, kdy je nutné upravit již dostupnou desku.

V tomto případě je instrukce následující.

Diamantové řezání betonu.
  • Nejprve potřebujete brusič s diamantovým kotoučem, šrot a kladivem. Rovněž perforátor vybaven vrtákem s diamantovým hrotem nezabrání.
  • Zpočátku se deska položí na libovolnou příčnou podpěru, která musí být zřetelně pod čárou řezu.
  • Mlýnka dále vytváří průřez maximální možnou hloubkou.
  • Poté je třeba provést klepnutím podél řezné linie, a to jak podél roviny, tak po stranách. Obvykle trvá asi 10 zhlédnutí. Deska se pod svou vlastní hmotností rozpadne sama.
  • Roztrhněte, v oblastech vnitřních dutin, prořízněte otvory a rozšiřujte zlomeninu.
  • Výztužná klecka je lepší řezat pomocí benzinového nebo plynového řezačky, avšak v případě, že taková není, můžete použít brusku.

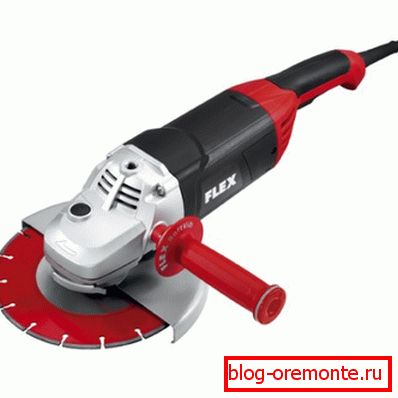

Bulharský s diamantovým kotoučem.

Tip: armatura na místě poruchy je v napjatém stavu, takže pokud ji řežete brusky, neměli byste jej zcela odříznout. Protože je pravděpodobné, že disk bude zachycen. Proveďte řez a zbytek zlikvidujte pomocí kladívka nebo kladívka.

  • Pokud potřebujete snížit výrobek, je algoritmus akce přibližně stejný. Vložte desku na podpěry, vytvořte podélný řez, zaklapněte strukturu pomocí kladiva, rozšiřte trhlinku a odřízněte výztuž. Jen se pokuste provést řez přes prázdnou komoru.
  • Podkroví se obvykle skládá z obdélníkového tvaru. Hlavním pravidlem v jeho uspořádání je, že nemůžete řezat poklop v jedné desce. Mělo by se provádět na křižovatce dvou konstrukcí, přičemž se z obou desek odříznou stejné segmenty. Výše popsaná technologie, ale dlouhá strana poklopu by měla být umístěna podél výrobku.

Co dělat, když není dostatečná šířka desek

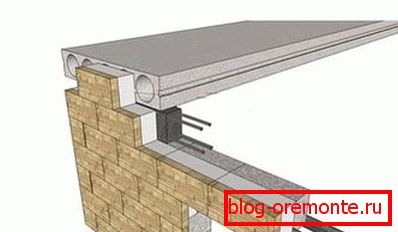

Schéma pokládky výztužné klece.
  • Pokud výpočty ukazují, že z nějakého důvodu po instalaci konstrukcí by měla být mezera asi půl metru, pak to můžete udělat.
  • Je nutné ustoupit od každé hrany 250 mm a položit konstrukci pevně na zadku. Mezery, které zůstávají mezi bočními stěnami a překrýváním, jsou uzavřeny blokem skvrny, který je položen na desku pomocí drážkovací metody. Horní řádky tuto pokládku upevní a mezera bude odstraněna.
  • Pomocí podobného přístupu, s uspořádáním překrytí soukromého domu můžete trochu ušetřit. Takže s velkým čtvercovým domem jsou návrhy navrstveny s mezerou až 300 mm.
  • Zbývající vzdálenost mezi produkty musí být vyplněna řešením, nejvýhodnějším řešením je použití peskobetonu se značkou nejméně M300.
  • Pokyn je následující: ze spodní části lumenu musíte spojit štíty bednění a zapnout výsledný zpěv. Pokud je šířka otvoru větší než 150 mm, doporučuje se vrtat koncové symetrické otvory a vložit tyče příčné výztuže do nich a vázat je k podélné výztuži.
Pokládací desky pro průmyslové budovy.

Montážní technika

S přípravnými otázkami, které jsme si uvědomili, nyní přistupujte k jemnosti instalace. Za prvé je třeba poznamenat, že horní úroveň stěn by měla být jasně vyrovnána nad obzorem. Není povoleno klesat výšky ani o 2 - 3 cm.

To lze snadno zkontrolovat s hladinou vodní hladiny nebo hladinou laseru. Chybějící výška musí být nalita betonem, přirozeně se instalace začne až po úplném nastavení malty.

Důležité: odborníci doporučují uspořádat mezistěny podpěr z vnitřku budovy. Jsou potřebné v případě, že deska sklouzne z okraje stěny. Nemělo by to být opraveno, protože po skončení instalace nebude potřeba.

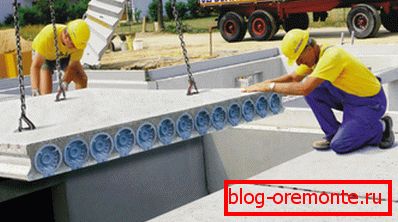

Jeřábové kladení.

Uspořádání výztužného pásu

  • Je-li dům vybudován z plynových křemičitanových nebo pěnobetonových bloků, pak jejich pevnost není dostatečná k tomu, aby spolehlivě držely železobetonové duté jádrové desky. V tomto případě je na obvodu budovy vybaven samonivelačním vyztuženým rámem.

Důležité: deska by měla jít na cihlovou zeď ve vzdálenosti nejméně 120 mm, na stěně z porézního betonu ne menší než 250 mm.

  • Alternativou k tomuto rozdělovači zatížení může být pás vyrobený z plných pálených cihel, položených ve třech řadách s povinnou vnitřní výztuží.
  • Konstrukce je odlitá o tloušťce nejméně 120 mm a šířce o 250 mm. Za prvé je provedeno bednění, do něhož je kovový rám vložen z výztuže o průřezu 8-12 mm. Poté se pás nalije betonem se značkou M200 - M400. Takový pás bude nejen spolehlivou podporou betonových výrobků, ale také kompenzuje změny deformace během smršťování budovy.

Strukturování

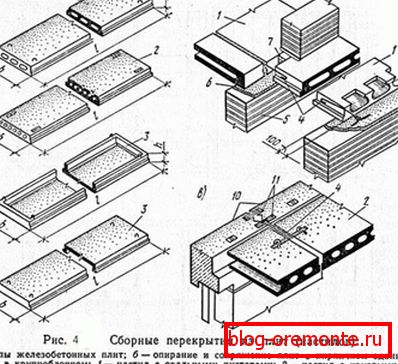

Možnosti instalace.
  • Desky je třeba položit na cementově pískovou maltu o tloušťce 20 - 30 mm. Vzhledem k tomu, že platba jeřábu je hodinová, je lepší předem umístit roztok, dovolit si instalovat železobetonové výrobky na řešení, které získalo pevnost až do 50%.
  • Konstrukce by měla být řízena dvěma osobami, zvláštní pozornost by měla být věnována přesnosti vstupu desky na stěnu, protože výrobek lze pohybovat pouze podél zdi. Nadbytečné řešení bude vytlačeno a návrh bude mít správné místo.
  • Deska by měla spočívat pouze na dvou protilehlých hranách, jestliže existuje příčná podpěra, tj. Pravděpodobnost, že struktura praskne během smrštění a nepředvídatelná. Aby se zabránilo negativním důsledkům, provede se řez na horní desce uprostřed mezilehlé podpěry. V tomto případě, i když struktura praskne, bude trhlina předvídatelná.

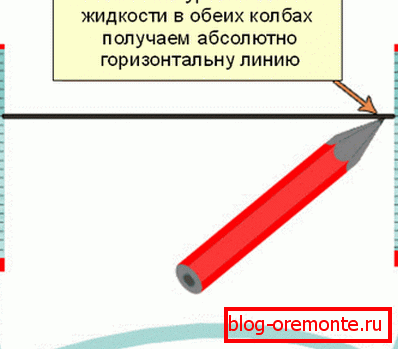

Použití vodní hladiny.

Důležité: některým řemeslníkům doporučujeme položit výztužné lišty pod desku, a tak to nelze provést. Přemístění desky bude opravdu jednodušší, ale může se sklouznout a zatížení nebude rovnoměrně rozloženo.

  • Po pokládce je třeba provést kotvení, to znamená, že desky musí být navzájem svázány (přivařeny) a připevněny k nosným konstrukcím. Nejběžnější možností je diagonální párování. Používá se pro tuto výztužnou část o rozměru 12 mm.

Závěr

Také bych chtěl poznamenat, že dutinové desky z železobetonu musí být před instalací utěsněny. Jinými slovy, otvory z konců jsou utěsněny. Materiál se používá jakýkoliv, může být cemento-písková malta, polyuretanová pěna nebo vlna pro izolaci (dozvědět se, jak počítat beton na základy).

Na videu v tomto článku naleznete další informace o konkrétních produktech.

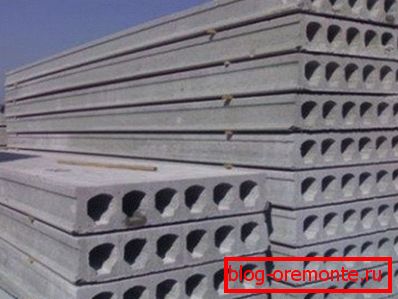

Skladování konstrukcí.
