Zařízení studny betonových prstenců: prvky a etapy stavby

Vytváření studny z betonových kroužků vlastními rukama je běžnou praxí, protože tato metoda je považována za nejjednodušší a nejbezpečnější. Moderní betonové výrobky mohou urychlit a zjednodušit mnoho procesů a výstavba studní není výjimkou. Budeme říkat, jak vytvořit stavbu betonových prstenců na vašem webu.

Studna železobetonových prstenců

Vlastnosti jamek zařízení

Před zahájením výstavby bychom měli opakovat teoretické základy. Za prvé budeme zvažovat zařízení pitné studny z betonových kroužků.

Tato hydraulická struktura slouží k shromažďování, akumulaci a skladování pitné vody umístěné v podzemních vodách. K dosažení vodní hladiny pitnou vodou je nutné v závislosti na geologických charakteristikách oblasti ponořit se do země do hloubky několika až několika desítek metrů.

Jinými slovy musíme vykopat půdu do značné hloubky, zorganizovat systém pro filtraci vody z nečistot, jílu, prachových částic, půdy a dalších nečistot a také vytvořit zásobník pro akumulaci a skladování čištěné kapaliny. Kromě toho je nutné zajistit stabilitu vykopané díry, tj. Zajistit je před sesuvy půdy a sesuvy půdy.

Konečně potřebujeme chránit nádrž před srážením, kanalizacemi, různými vodními emisemi z průmyslových odvětví, která nejsou vhodná pro pitné podzemní vody, stejně jako odpadní vody z odpadních vod.

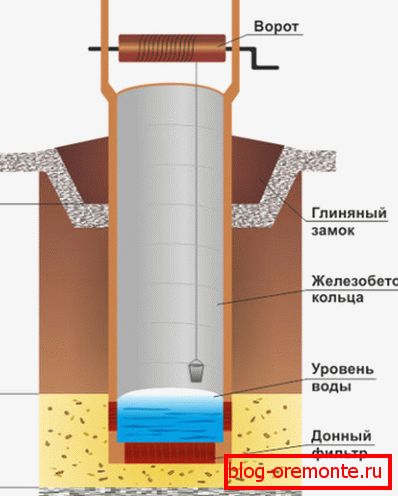

Všechny tyto cíle lze dosáhnout vytvořením poměrně jednoduché struktury, která se skládá ze tří hlavních částí:

1. Wellhead. Jedná se o nadzemní horní část konstrukce, která slouží k usnadnění zvedání vody z hloubky a také k ochraně ústí od vstupu sedimentů a odpadních vod. Obsahuje zdvihací bránu, střechu nebo přístřešek, slepý prostor, antukový hrad a různé vybavení - lavičky, stoly, dveře, náhradní kbelíky;
2. Důl hřídele. Jedná se o podzemní prostor mezi špičkou a spodní částí, kde se hromadí voda, skrze kterou se voda zvedá a dopravuje ke spotřebiteli. Skládá se z pláště, který chrání důl před sesuvmi půdy, a rovněž nedovoluje, aby nežádoucí tekutina pronikla a znečistila zásobu pitné vody;
3. Část přívodu vody. Jedná se o stejnou nádrž, kde se hromadí a ukládá voda, stejně jako její filtrace a sedimentace. Skládá se ze spodní části pláště, ze spodního filtru, někdy má další jímku pro zvýšení objemu zásob.

Dávejte pozor! Všechny tři části návrhu jsou stejně nepostradatelné, takže jsou postaveny se zvláštní odpovědností a péčí. Kvalita pitné vody, a tedy i vaše zdraví, bude záviset na úrovni práce a použitých materiálech.

Čepice je obvykle zdobena dřevem, kamenem, sádrou a jinými materiály. Nad ústy je instalován ochranný kryt ve formě kyčle, čtyřstranného nebo obyčejného stropu na stojanech, do kterých je namontována válcová vrata s rukojetí. Na vnější stěně hrotu je vytvořen hlinitý hrad a slepý prostor pro odklánění dešťové vody.

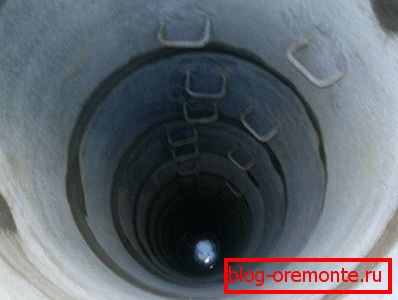

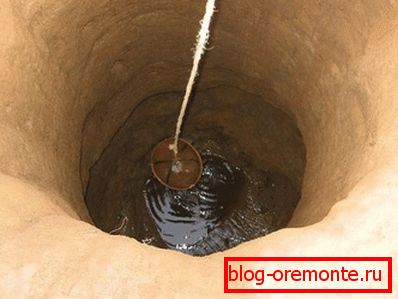

Vřeteno šachty je nezbytně posíleno konstrukcí nazývanou obal. Jedná se o svislou konstrukci válcového nebo obdélníkového tvaru, který neumožňuje spadnutí nebo spadnutí stěn kufru a také blokuje nežádoucí kolektory. Pro stavbu obkladu byly použity domečky, cihly, kámen, masivní beton, železobetonové prstence pro studnu a další materiály.

Část sání vody je jeden nebo několik dolních kroužků nebo spodní část pláště, která je pod maximální statickou hladinou vody a slouží k přijímání a skladování vlhkosti ze země. Ujistěte se, že máte filtr ve formě vrstvy písku a drceného kamene ve spodní části nebo ve formě perforací ve stěnách struktury pouzdra.

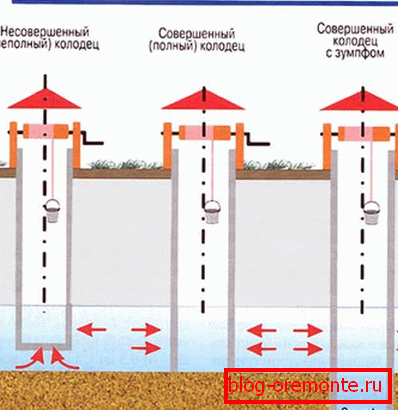

Přijímací část je tvořena třemi typy:

1. Nedokonalá (neúplná) je nejjednodušší konstrukce, ve které obal nedosahuje nepropustné podkladové formace a voda vstupuje do nádrže zezadu. Rozlišuje se v menším množství vodních rezerv, nicméně pro jednu rodinu s dceřinnou farmou tohoto objemu je zpravidla dost;
2. Perfektní (kompletní) je složitější konstrukce, ve které se skříň opírá o nepropustnou formu. Zde se zvětšuje objem skladovací části a voda protéká stěnami sloupku, přičemž pro tyto účely se provádí perforace. Instalace komplikuje diamantové vrtání otvorů v betonu a potřebu ponořit se do vodonosné vrstvy;
3. Dokonalé s jímkou. To se liší od předchozího z důvodu přítomnosti stropu ve voděodolné hornině o 1 - 1,5 metru pro zvýšení objemu skladované vody. Jedná se o nejkomplexnější typ přívodní části studny, jelikož zahrnuje vývoj pevných hornin, průchod vodonosné vrstvy a používá se v případech zvýšené intenzity příjmu a spotřeby vody.

Dávejte pozor! Pro potřeby domácnosti a obyčejné domácnosti jedné rodiny 4 až 5 lidí je spíše nedokonalá studna bez jímky a depresí, navíc je tento typ konstrukce jednodušší a lépe se hodí pro jeho výrobu.

Výběr materiálů

Pro stavbu pitné jímky je nutné vybrat vysoce kvalitní materiály pro skříň hřídele. Potřebujeme konkrétní výrobky z hydraulického inženýrství nebo vysoce kvalitního betonu s vysokou sypnou hustotou, jinými slovy těžký beton.

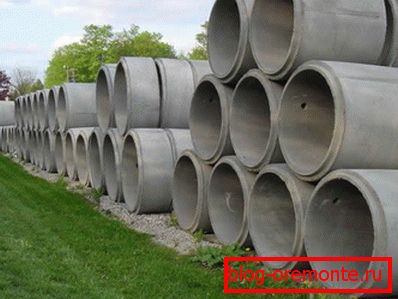

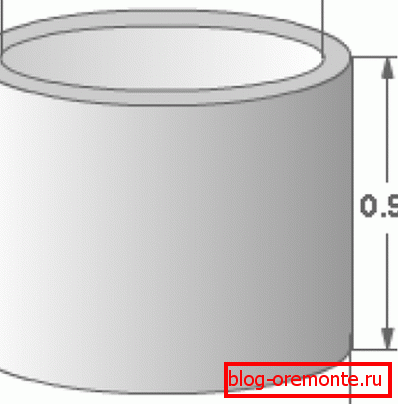

Zpravidla se k těmto požadavkům vztahují nástěnné kroužky vyrobené podle GOST 8020-90. Nejvhodnější a přijatelnější z hlediska velikosti a hmotnosti výrobku označeného značkou COP 10-9, kde písmena označují zkratku slova "nástěnný kroužek" a čísla označují rozměry části v decimetrech, první číslo udávající vnitřní průměr prstence a druhé - výška.

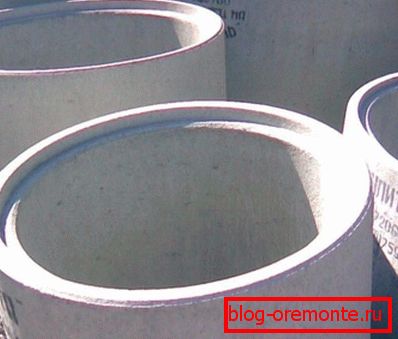

Tloušťka stěny COP 10-9 je 160 mm a objem je zhruba 700 litrů. Konce výrobku mohou být hladké a mohou mít zámek ve formě příruby. Také na koncích jsou upevňovací kroužky, u kterých můžete produkt zvedat a přesunout.

Dávejte pozor! Cena kroužků se zámky je poněkud vyšší, zatímco jiné názory o jejich nutnosti a výhodách jsou různé: někteří odborníci pochybují o schopnosti takové zámky odolat vícotónovému zatížení vznikajícímu při posunu nebo přemístění půdy.

Dále je třeba mít na paměti, že nízkohodnotné zámky komplikují instalaci, může být nutné vyřezávat železobeton s diamantovými kruhy a další zpracování neshodných součástí.

Konstrukce studny

Pro ty, kteří chtějí budovat dobře nezávisle, jsme sestavili krok za krokem instrukce:

1. Na zvoleném místě vykopávají kulatý otvor o hloubce 1,5 metru a průměru 1,3-1,5 metru. Spodní část jámy je vyrovnána a vyčištěna od země;

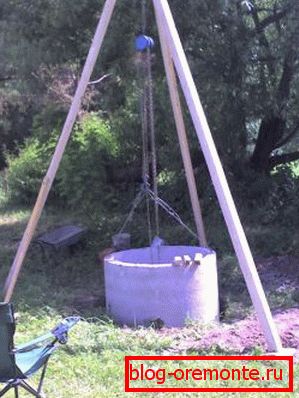

1. Nahoře je umístěn stativ s zdvihacím zvedákem nebo navijákem, na jehož konci visí lana se čtyřmi háčky;

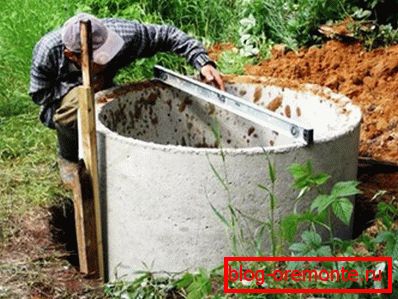

1. Kroužek je přitlačován k okraji jámy a připevněn k hákům pomocí montážních kroužků, zvednutých a spuštěných dolů. Doporučujeme jej nastavit vodorovně. Druhý prstenec je okamžitě umístěn na něm, poté, co je zadeček rozmazaný cementovou maltou;

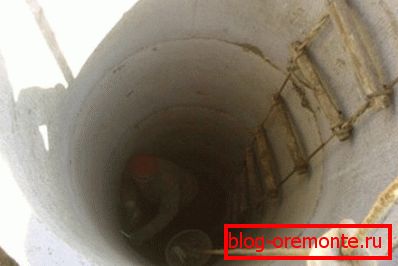

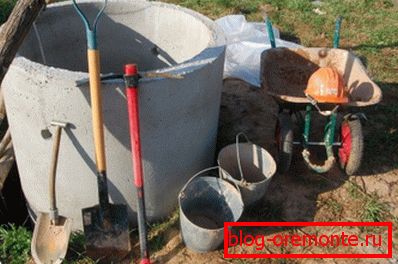

1. Jeden pracovník sestupuje dolů a začíná podkopávat půdu pod spodním koncem spodního kroužku a shromažďuje ho do kbelíku. Pomocník zvedne vědra a vylévá půdu, dává nástroj pro vývoj půdy - šrot, pikkaxe, nálev, atd .;

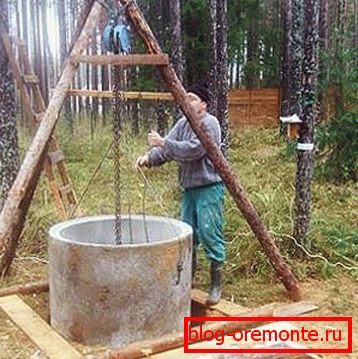

1. Když kroužky klesly pod úroveň země, natahují další část a nainstalují je na sloup;

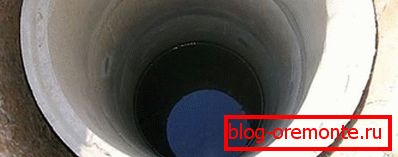

1. Když je sloupec spuštěn tak, aby voda začala aktivně proudit, byla hadice spuštěna na dno a voda byla čerpána z čerpadla na povrch a pokračovala v kopání. Je nutné se ponořit do vodonosné vrstvy nejméně jeden metr - jeden a půl;

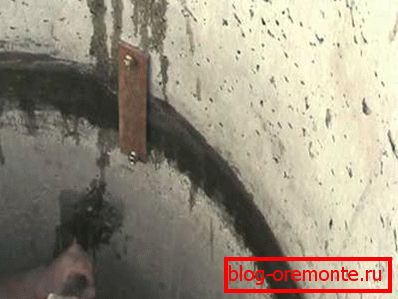

1. Poté se nahoře nalije vrstva nepropustné hlíny a na spáry se začne nanášet cementová malta s přídavkem kapalného skla nebo jiného těsnění pro betonové povrchy. Kroužky jsou spojeny s ocelovými sponami nebo deskami potaženými antikorozním nátěrem;

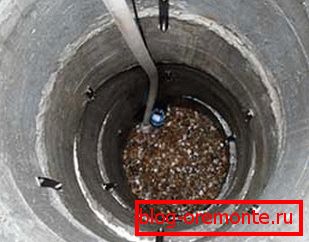

1. Po vytvrzení švů je vyhozena hlína a dřevěný štít je položen na dno s množstvím štěrbin, na něž jsou položeny písek a štěrk s vrstvou 30-40 cm;

1. Když se voda natáhne na statickou úroveň, vyčerpá se, dokud není čistá a čistá;

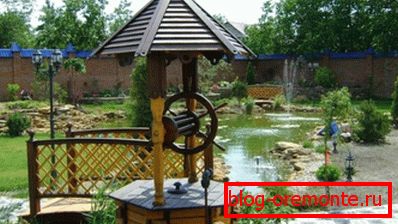

1. Nakonec je vybudován vrchlík, hlava je dokončena a je zkonstruován zdvihací mechanismus. Jde o antukový hrad kolem vzdušné části. Slepý prostor lze postavit až po úplném smrštění půdy - za 2 - 3 roky.

Dávejte pozor! Dodržujte bezpečnostní opatření, nepracujte sami, nepoužívejte helmu, brýle a rukavice, sledujte hladinu plynu v dolu se svíčkou nebo analyzátorem. Během práce na spodní straně žebříku je třeba snížit.

Závěr

Doporučujeme používat betonové kroužky pro konstrukci pitné jímky, protože tato technologie je nejbezpečnější a nejsnadněji proveditelná. Chcete-li lépe porozumět technologiím, podívejte se na video v tomto článku a přečtěte si materiály na našich webových stránkách.
