Zařízení pro měření pevnosti betonu - hlavní typy.

Beton je jedním z nejběžnějších typů konstrukcí, životnost a spolehlivost celého objektu jako celku závisí na jeho kvalitě a síle. Není překvapením, že stanovení pevnostních vlastností je velmi důležitým úkolem při stavbě objektu a jeho uvedení do provozu. Pro tento účel se používají různé metody a typy zařízení a budeme je považovat za součást tohoto přehledu.

Základní metody testování betonu

Je třeba poznamenat, že zařízení této skupiny lze použít k otestování pevnosti betonu i cihel. Pevnost se chápe jako schopnost materiálu odolat ničení při působení vnitřního stresu a různých vnějších faktorů, čím vyšší je odpor, tím spolehlivější a trvanlivější je konstrukce.

Můžete si prohlédnout dvěma způsoby:

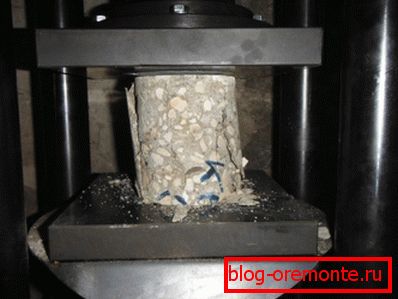

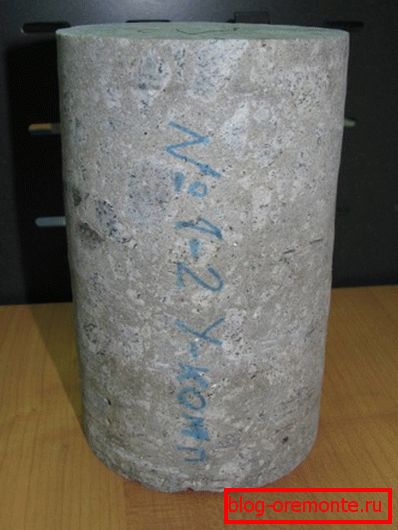

• Destruktivní: podstata této metody spočívá ve skutečnosti, že ve zvláštním tisku jsou dříve připravené polotovary rozdrceny. Mohou to být kostky, které jsou tvarovány z řízeného betonu nebo jádra - úlomky válcového tvaru, které pomáhají získat diamantové vrtání otvorů v betonu a odstranění fragmentu.

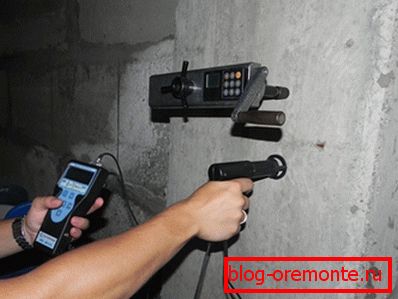

• Druhou možností je použít zařízení k určení pevnosti betonu nedestruktivní metodou.. Takové zařízení měří fyzikální veličiny, které mají přímý dopad na pevnost betonu, a přepočítává je, což dává požadovaný výkon. Samozřejmě, čím je zařízení lepší, tím menší je chyba a tím vyšší přesnost výzkumu.

Typy zařízení

Při provádění měření se nejčastěji používá jeden ze dvou hlavních typů měřicích přístrojů. Přirozeně děláte své vlastní ruce přesně tuto možnost, protože cena speciálního lisu je velmi vysoká a nemá smysl udržet ji, pokud nemáte speciální zkušební laboratoř pro poskytování služeb měření síly a dalších ukazatelů.

Stanovení mechanické pevnosti

Pokud se provádí nedestruktivní zkoušení (NC) mechanicky, pak hlavním regulačním aktem, který je třeba dodržovat, je GOST 22690-88 "Betony. Stanovení pevnosti mechanickými metodami NK. Tento dokument stanoví pravidla pro testování těžkého i lehkého betonu s nejvyššími hodnotami pevnosti, které nepřekračují rozsah od 5 do 100 MPa.

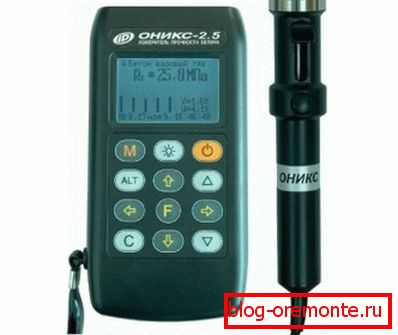

Tato skupina zařízení obsahuje několik základních typů zařízení, které se liší metodou určování určitých nepřímých charakteristik.

Mohou to být následující ukazatele:

• Energetický dopad zvláštní.
• Hodnota odrazení útočníka od bubeníka přitlačila ke stěně.
• Velikost levé stopy nárazu.
• Indikace síly potřebné k zničení malé plochy na okrajích konstrukce nebo při vytažení pevného kotevního šroubu.

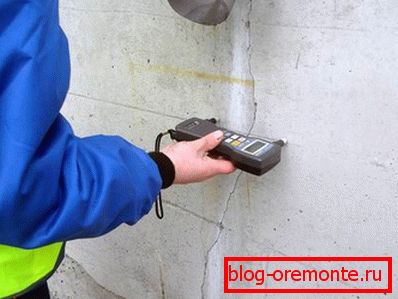

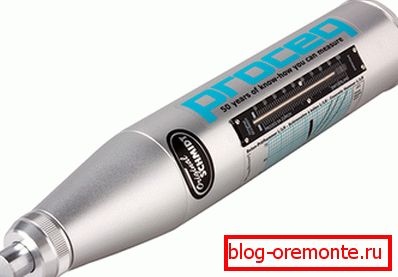

Vlastnosti měření pomocí jedné nebo druhé metody závisí na mnoha faktorech, proto je třeba studovat instrukční příručku přístroje. Zvažte nejoblíbenější variantu testu - způsob pružného odrazu.

Technologie je následující:

• Měřící jednotka by měla být kolmá k povrchu, čím větší je zkosení, tím větší je chyba měření, neměli byste na to zapomenout.

• Zkouška by měla být provedena na různých částech povrchu, pro správná měření byste měli mít nejméně 5 hodnot a určit aritmetický průměr.
• Pomocí speciálního vzorce se vypočítá indikátor pevnosti určité struktury. Ve skutečnosti je vše vcelku jednoduché a na základě doporučení a požadavků uvedených v pokynech je možné provést kvalitativní měření i bez řádné praxe.

Dávejte pozor! Aby bylo zajištěno přesné a správné údaje, nezapomeňte, že minimální tloušťka betonové konstrukce nesmí být menší než 100 mm.

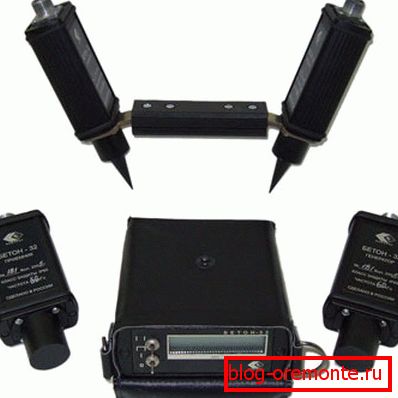

Použití ultrazvukové metody

Při použití této metody výpočtu pevnosti betonu nebo cihel jsou všechny požadavky na měření a pořadí jejich chování stanoveny normou GOST 17624-87 "Betony". Ultrazvuková metoda pro stanovení pevnosti. Je třeba poznamenat, že pomocí takové metody je možné měřit téměř všechny typy betonů, takže je tato možnost co nejširší.

Pomocí ultrazvuku lze měřit jak ukazatele dokončených konstrukcí, tak materiály, které dosud nevykazovaly optimální ukazatele síly. To znamená, že můžete sledovat proces vytvrzování materiálu.

Vlastnosti tohoto typu měření jsou následující:

• Samotná metoda je založena na fyzickém vztahu mezi hodnotou pevnosti betonu a rychlostí šíření zvukových vibrací. Tento vztah lze vyjádřit formou vzorce, grafu nebo tabulky, odborníci nazývají "kalibrační charakteristikou". Tento indikátor je určen zvlášť pro každý měřicí objekt, v procesu ověření se používá povrch nebo zvuk.
• Podle výsledků zkoušek a výběru kalibračních charakteristik jsou prováděny hlavní testovací činnosti a měly by být prováděny stejným způsobem jako ověřovací.
• Na základě získaných indikátorů je určena skutečná pevnost konkrétní části betonové konstrukce.

Dávejte pozor! Čím přesněji je kalibrační charakteristika určena, tím vyšší bude přesnost konečných výsledků.

Testování může být zapotřebí v řadě případů: od určení spolehlivosti konstrukce po výpočet dynamiky kalení betonového materiálu. Pokud je třeba železobeton řezat pomocí diamantových kruhů, je také žádoucí měřit pevnost a vybrat optimální typ kola pro beton.

Závěr

V některých případech velmi závisí na přesnosti měření, zejména pokud jde o opravy a opatření k posílení struktury. Pouze správné údaje zaručují, že bude zvolena potřebná možnost dalších akcí. Video v tomto článku pomůže porozumět některým vlastnostem používání měřicích přístrojů.
