Zahřívání betonu pomocí vodiče pnsv: cíle a technologie

V tomto článku budeme studovat technologii ohřevu betonu pomocí vodiče PNSV. Navíc se budeme zabývat cíli sledovanými touto operací, metodou výpočtu vytápění a vlastnostmi samotného drátu, které musíme vzít v úvahu v procesním diagramu. Tak pojď.

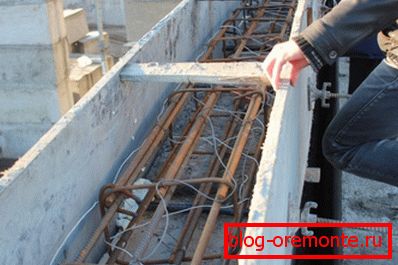

Ohřívací drát v bednění.

Cíle

Proč hořet beton?

Nejrůznější způsoby, jak zvýšit teplotu směsi v bednění, sledují jeden ze dvou cílů:

  1. Poskytuje sílu v zimě. Když teplota monolitu klesne pod nulové stupně, voda v ní krystalizuje, což zcela zastaví proces hydratace cementu.

Navíc: krystalizace nenavázané vody ničí beton a rozšiřuje své póry.

  1. Zrychlení nastavení a síly v jiných ročních obdobích. Zvýšení teploty směsi dramaticky zrychluje všechny procesy, které se v ní vyskytují.

Jelikož v procesu vytváření cementu vyzařuje dostatečné množství tepla, dodatečné vytápění v zimě nemusí vždy směšovat.

Vodič PNSV pro ohřev betonu během chladné sezóny se používá, když:

  • Teplota vnějšího vzduchu je značně pod nulou.
  • Neexistuje možnost poskytovat kvalitní tepelnou izolaci bednění.
  • Modul monolitního povrchu (poměr jeho plochy k objemu) přesahuje hodnotu 10 m ^ -1.

Wire

Co je kabel PNSV?

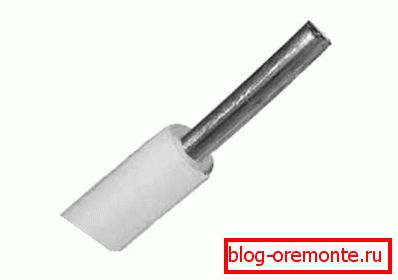

Vzhled PNSV.

Charakteristiky

Parametr Význam
Struktura Одножильный
Materiál vodiče Ocel, galvanizovaná ocel
Izolační materiál Polyvinylchlorid, polyethylen
Napájení 380 V přes transformátor. Napájení ze sítě 220V je také možné, ale s omezením výkonu (7 kW od rozvaděče, 3,5 kW od zásuvky)
Provozní teploty -60 - + 80 ° C
Sekce 0,6 - 4 mm

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Vlastnosti použití

Technologická mapa betonového vytápění s vodičem PNSV by měla vzít v úvahu řadu jeho vlastností.

  • Ocel má poměrně vysoký odpor, což vede k mnohem vyššímu než měď nebo hliník a ohřev vodiče při mírných proudech. 14-16 ampérů se považují za normy pro drátěné dráty; Ve vzduchu však taková intenzita roztaví izolaci.

Praktický důsledek: PNSV je připojen k transformátoru nebo jinému zdroju proudu vodičem s nižším odporem. Případně může být připojení provedeno kabelem stejného PNC, ale zdvojnásobeno.

  • Překrytí a pokládání sousedních drátů ve vzdálenosti menší než 15 milimetrů jsou nepřijatelné z důvodu pravděpodobnosti přehřátí s tavením izolace a zkratu.
  • Vzhledem k tomu, že ocel nemá vysokou ohebnost, je vodič kladen hladkými ohyby o poloměru nejméně 25 mm.
  • Pokládka je přípustná při okolní teplotě nejméně -15 stupňů. Pokyn je spojen se skutečností, že plastová izolace při nižších teplotách ztrácí elasticitu a během ohýbání může být přerušena.
  • Pro rovnoměrnější zahřátí betonové směsi doporučujeme pokládat pokládaný drát s kovovou fólií o tloušťce 0,2 - 0,5 mm.
  • Ohřívací část může být sestavena z několika kusů; zároveň je povoleno připojení nejen bloky, ale i zkroucení. Ohřev je jednorázová událost a dotykové plochy prostě nemají čas výrazně oxidovat.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

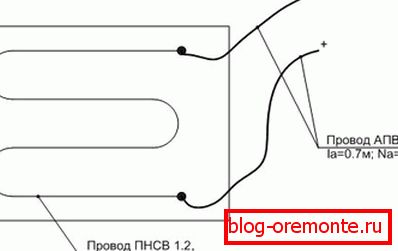

Nejjednodušší způsob ukládání betonu s vodičem PNSV je had.
  • Způsob ohřevu betonu s vodičem PNSV je způsoben jeho mechanickými vlastnostmi; zejména koeficient tepelné roztažnosti. Po zahřátí se teplota monolitu zvýší rychlostí nepřevyšující 10 ° C / hodinu a klesne rychlostí nepřesahující 5 ° C / h.

Překročení rychlosti může vést ke zvýšení vnitřních napětí a praskání. Nastavení se provádí postupným zvyšováním a snižováním napětí na transformátoru.

  • Při použití napájení z 380 V pomocí transformátoru s krokem dolů je hlavním limitačním proudovým faktorem nebezpečí přehřátí samotného PNSV. Problém je řešen jednoduše a elegantně: schéma pokládky pro vytápění betonu pomocí kabelu STNV, je-li to nutné, pro zvýšení výkonu obsahuje několik paralelně připojených úseků.

Výpočet délky

Výpočet betonového vytápění drátem PNSV je založen na dvou proměnných:

  1. Potřeba objektu je teplá. To na druhé straně závisí na teplotě, síle větru, stupni tepelné izolace, značce cementu a tvaru monolitu.
Beton je umístěn v izolačním bednění.
  1. Maximální hustota výkonu drátu. Pro železobeton se rovná 30 - 35 W / m, pro nevyztužené - 35 - 40.

Další je jednoduchá aritmetika. Takže, abychom získali 4 kW tepla v neopracované konstrukci, budeme potřebovat 4000/40 = 100 metrů drátu.

Je poněkud těžší udělat si vlastní ruce pro výpočet maximální délky jednotlivých částí. Zde potřebujete znát měrný odpor ocelového vodiče pro různé úseky.

Sekce Odpor, Ohm / km
0,6 550
1,1 145
1,2 140
1,4 100
1,8 70
2 48
3 21
4 12

Naším cílem je získat proud 14-16 ampérů. Vzpomeňte na vztah napětí, proudu a odporu: U = IR, kde U je napětí, I je výkon proudu, R je celkový odpor obvodu.

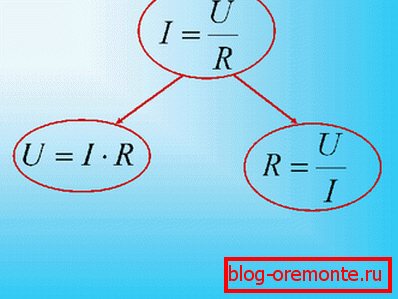

Vztah napětí, odporu a intenzity popisuje Ohmův zákon.

Takže u U = 75 voltů a cílového proudu I = 15 zesilovačů potřebujeme, aby odpor okruhu byl 75/15 = 5 ohmů. Pokud má vodič průřez 1,4 mm, bude mít vodič o průměru 5 Ohm / 100 Ohm / km = 0,05 km nebo 50 metrů.

Pozor: dali jsme extrémně zjednodušenou metodu výpočtu. Skutečný odpor vodiče se mění s nárůstem teploty, což mění výsledek.

Zpracování betonu po zahřátí

Je možné řezat nebo vrtat beton poté, co nastaví minimální pevnost (obvykle v době zastavení topení, je daleko od značky)?

Ano. Ale bez nárazového zatížení. Ideální volbou je použití diamantových nástrojů: diamantové vrtání otvorů v betonu způsobí, že hrany budou ideální a nebudou způsobovat praskliny. Kromě toho vrtání s diamantovým břitem (stejně jako řezání železobetonu s diamantovými kruhy) umožní, aby výztuž prošla bez výměny nástroje.

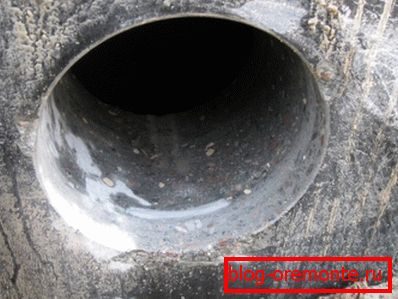

Tato fotografie umožňuje posoudit kvalitu okrajů při práci s diamantovou korunkou.

Závěr

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Určitému množství dalších informací mu bude nabídnuto video v tomto článku. Úspěchy!
