Výztuž železobetonových konstrukcí: minimální a maximální

Nezávislá konstrukce již dávno přestala být něco mimořádného: pokud máte potřebné znalosti, dovednosti a pomocníky, je to docela možné. Stavební práce se zřídka provádějí bez lití betonu, který z větší části musí obsahovat určitý počet výztužných prvků. Spolehlivost a trvanlivost betonového objektu lze zaručit pouze vyztužením železobetonových konstrukcí podle GOST.

Je samozřejmé, že samovybíjení železobetonových objektů pro výstavbu vícepodlažní budovy nebo jiné podobné konstrukce není možné, protože takové váhy vyžadují průmyslový přístup. V takovém případě zvažujeme pouze případy, které mohou vzniknout v soukromé praxi, kde si můžete snadno udělat sám.

Tento článek bude věnován pravidlům výztuže železobetonových konstrukcí, které se používají v soukromé výstavbě.

Betonářská výztuž

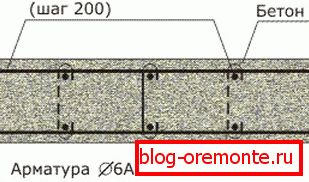

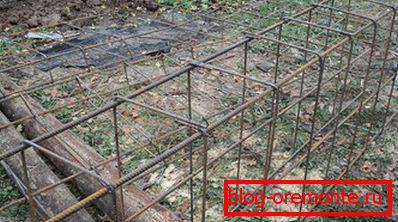

Výztuž je nezbytná pro zvýšení pevnostního potenciálu betonového železobetonu je mnohokrát větší než běžný ekvivalent pevnosti zlomeniny. Vyšší spolehlivost poskytuje kovový rám, svařený z výztuže, který je umístěn v tloušťce betonu. Hraje roli kostry, která opakovaně zvyšuje vytrvalost objektu (zjistěte, jak vzniká výztuž pórobetonu).

V moderních konstrukcích je použití železobetonu de facto standardem, i přes to, že jeho cena je řádově vyšší než obvyklá protějšku. Nicméně přítomnost výztuže nezmění beton na železobeton. Někdy náhodně svařovaný rám je jednoduše ponořen do bednění, který se pak nalije maltou - někteří stavitelé mohou mylně nazývat železobeton, ale toto tvrzení je chybné.

Minimální procento zisku

Chcete-li běžný beton zapracovat do železobetonu, nestačí jen položit do něj kovový rám. Existuje taková koncepce, jako je minimální procento vyztužení železobetonových konstrukcí, kterým je určen stupeň přechodu jednoho státu do druhého. Pokud je procento výskytu kovových prvků menší než požadované, pak se tento produkt vztahuje na konkrétní názvy.

Dávejte pozor! Tato část je založena na ustanovení 5.16 SNiP 2.03.01-84 "Betonové a železobetonové konstrukce"

Pokud je počet kovových součástí menší než požadovaný, pak se tento typ výztuže považuje za konstrukční výztuž - a výrobek se nestává železobetonem.

Minimální procento výztuže objektu podélnou výztuží se vypočte na základě průřezu betonového prvku.

• V excentricky natažených a ohýbatelných předmětech musí být v případě, že je podélná síla umístěna mimo pracovní výšku průřezu, výztuž musí být alespoň 0,05% (výztuž S) řezné plochy betonového prvku;
• V excentricky natažených objektech, kde je podélná síla umístěna mezi výztuží S a S ", musí být výztuž alespoň 0,06% (výztuž S a S") průřezu betonového prvku;
• V excentricky stlačených objektech je minimální procento výskytu kovových prvků od 0,1 do 0,25% (kování S a S ").

Dávejte pozor! Pokud je podélná výztuž umístěna podél obrysu průřezu (rovnoměrně), pak plocha průřezu výztuže by měla být dvakrát větší než zadané hodnoty. To platí i pro centrálně roztažené objekty.

Maximální procento zisku

V konkrétních pracích je pokyn - "čím více, tím lépe" - je nevhodný.

Nadměrné množství kovových součástí výrazně zhorší technické vlastnosti výrobku.

Stejně jako v předchozím případě existují i ​​standardy.

• Bez ohledu na třídu betonových a výztužných prvků by největší procento vyztužení v průřezu výrobku nemělo přesáhnout 5% u sloupců a 4% ve všech ostatních případech. Současně musí betonová malta účinně pronikat mezi části výztužné klece;

Dávejte pozor! V obou případech se za tepla válcovaná ocel rozumějí výztužné prvky pro vyztužení železobetonových konstrukcí.

Betonový kryt

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Tloušťka vrstvy nad prvky kovového rámu by měla být.

Ve stěnách a deskách (tloušťka mm) ne méně:

• Nad 100 mm - 15 mm;
• Až 100 mm a včetně - 10 mm;

Ve žebroch a trámech:

• Nad 250 mm - 20 mm;
• Až 250 a včetně - 15 mm;

V základových nosnících:

• Ne méně než 30 mm;

Ve sloupcích:

• Ne méně než 20 mm;

Dávejte pozor! Pokud je ochranná vrstva důležitější, pak pro další výztuž se použije drát pro vyztužení železobetonových konstrukcí, který blokuje přebytek.

V základních podmínkách:

• Monolitická s cementovou podložkou - 35 mm;
• Prefab - 30 mm
• Monolitický bez cementové podložky - 70 mm;

Dávejte pozor! Tato část byla sestavena podle odstavce 5.5 SNiP 2.03.01-84 "Betonové a železobetonové konstrukce"

Je třeba také poznamenat, že diamantové vrtání otvorů v betonu nebo řezání železobetonu s diamantovými kruhy by mělo vzít v úvahu umístění a strukturu výztužné klece. Oddělovací části nebo průchozí otvory mohou výrazně snížit pevnost potenciálu objektu. Pokud mluvíme o úplném demontování objektu, není třeba tuto okolnost brát v úvahu.

Výsledek

Dodržování norem a norem bude spolehlivou zárukou trvanlivosti a spolehlivosti železobetonových konstrukcí. Podrobnější informace o tomto tématu získáte sledováním videa v tomto článku (zjistěte také, jak je beton ohříván svařovacím strojem).
