Vibrátor pro beton - záruka kvalitního stylingu: zařízení,

Podle SNiP vyžaduje vysoce kvalitní pokládka betonu povinnou vibraci, která zajišťuje potřebnou hustotu směsi a umožňuje zbavit se příslušných vzduchových bublin. Aby bylo zajištěno jeho použití speciální stavební nástroj - betonový mixér. Řekneme vám, jak funguje taková jednotka, jaké druhy jsou, a také vám ukáží, jak vytvořit vlastní vibrátor pro beton.

Betonové zhutňování

Kvalita betonování závisí na mnoha parametrech, tyto momenty hrají obzvláště důležitou roli:

• Správně zvolený recept a složení směsi. Z tohoto parametru bude záviset značka výsledného betonu v důsledku toho - pevnost v tlaku materiálu a schopnost odolat zatížení, jakož i odolnost vůči mrazu, plasticitě a dalším základním ukazatelům;
• Vysoce kvalitní míchání složek směsi. Je to také nezbytná a velmi zásadní podmínka pro normální betonování, protože pro získání trvanlivého kamene je požadováno nejvíce rovnoměrné rozložení všech objemových složek směsi;
• Správný styling. Monolitická konstrukce zahrnuje určitý způsob odlévání, nejčastěji spojitý, stejně jako povinné používání vibrací.

  Dávejte pozor! Vibrace jsou mechanickým účinkem na čerstvou betonovou směs za použití harmonických kmitů přenášených přímo nebo působením na bednění nebo výztužnou klec.

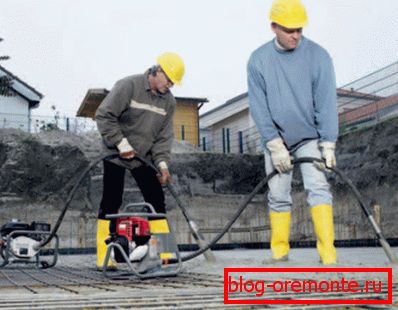

Pomocí expozice vibracím je možné zvýšit hustotu roztoku a také zbavit se vzduchových bublin, které se při míchání a pokládce nevyhnutelně zapojí do betonu. Kromě toho se zvyšuje rychlost interakce složek, zlepšuje se vazba směsi s výztuží, zvyšuje se pevnost a kvalita výsledného betonu.

Je třeba také poznamenat, že vibrace umožňují použití těžkých a štíhlých značek řešení, jejichž plasticita je poměrně nízká.

Dávejte pozor! Tím, že se sníží počet pórů a kapilár uvnitř kamene, stejně jako zvýšením rychlosti a aktivity interakcí součástí a hydratace cementu, vzrůstá odolnost proti mrazu a vlhkosti získaného materiálu. Navíc díky vibracím směs vyplňuje celý objem bednění mnohem hustěji a rychleji, což je také důležité pro vysoce kvalitní umístění betonu.

Zařízení a typy vibrátorů

Princip akce

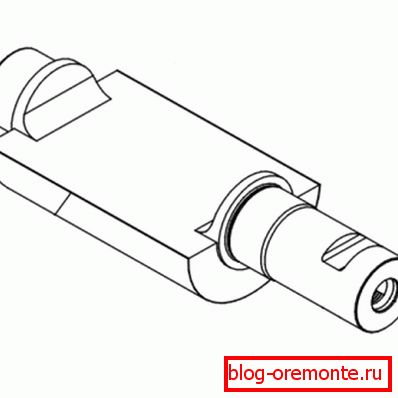

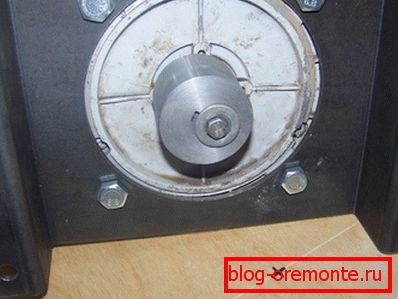

Všechny typy vibrotoolů pro beton pracují na stejném principu: rotační energie se přemění na vibrační energii, která působí na směs. Pro provedení této transformace se používá excentrický hřídel, jehož těžiště se posune vzhledem k ose rotace.

Takový posun vede k odstředivé síle, která působí podél linie poloměru otáčení od středu k vnějšímu okraji kruhu.

Protože se element nevyváženosti neustále otáčí, směr vznikající síly se neustále mění a jakákoli použitá síla (pokud je dostatečná) způsobí pohyb. Avšak protože směr síly je proměnlivý, namísto směrového pohybu dochází k kmitání, jehož frekvence se rovná frekvenci otáčení hřídele s excentrem.

Zhruba řečeno, takový návrh se neustále snaží opustit počáteční pozici, ale po přesunutí milimetru v jednom směru se okamžitě začne pohybovat v jiném a pak v opačném směru.

Aby bylo zajištěno otáčení hřídele, používají se různé typy motorů. Mohou to být elektromotory, spalovací motory nebo pneumatické pohony. Nejčastěji používané elektrické motory poháněné 220 V.

Proces přenosu vibračního dopadu směsi závisí na typu a konstrukci přístroje, stejně jako na nuance instalace. Dále se zabýváme hlavními typy betonářů, mezi které patří takové základní typy:

  Dávejte pozor! Konstrukce vibrátoru pro beton závisí na typu konstrukce a způsob přenosu vibrací do řešení a způsob přenosu otáčení na vibrační hřídel z hřídele motoru se liší především.

Hluboko

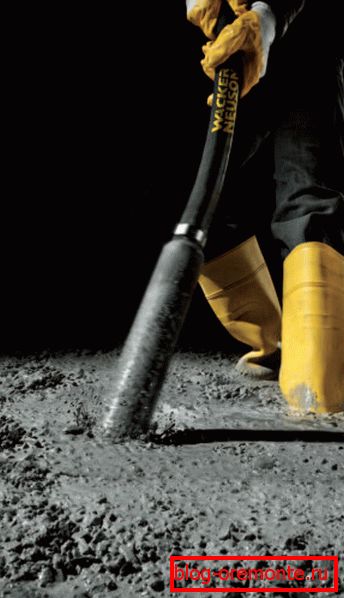

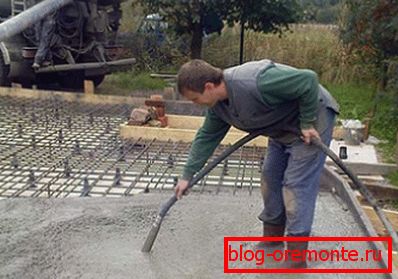

Nejprve chceme zvážit nejuniverzálnější a nejběžnější typ nástroje - hluboké nebo ponorné vibrátory.

Jsou to dva typy:

1. Elektromechanické s frekvencí motoru 50 Hz a pružným hřídelovým převodem;
2. Vysokofrekvenční s ponorným motorem umístěným ve špičce.

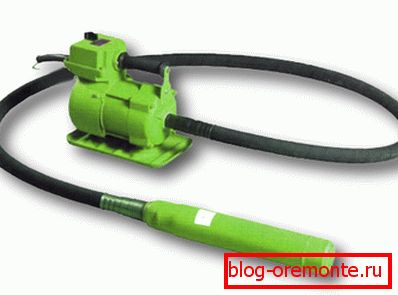

První typ je zařízení sestávající ze tří hlavních uzlů:

1. Elektrický asynchronní motor s frekvencí 50 Hz. Motor je umístěn na povrchu a mimo bednění nebo betonářskou zónu. Zpravidla se používají jednotky o výkonu 0,5 až 2,5 kW;
2. Flexibilní hřídel, který se skládá z ocelového kabelu a plastového pláště. Také zařízení má mechanismus pro upevnění kabelu na hřídel motoru na jednom konci, na hřídel vibrátoru - na druhém konci;
3. Vibrační hrot nebo oko, což je ocelový válec, ve kterém je namontován planetový vibrační mechanismus na ložiska a spojky.

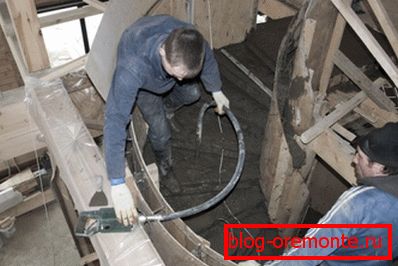

Takový nástroj je zpravidla přenosný, s výjimkou případů, kdy se provádí betonování ve velkém měřítku a balíčky vibrátorů jsou zavěšeny na rámu posunutém jeřáby. Nevýhody tohoto zařízení zahrnují dostatečně velkou hmotnost motoru a nízkou frekvenci vibrací, protože rychlost otáčení hřídele je omezena.

Mějte také na paměti, že ohebný hřídel vyžaduje péči a mazání a špička je vystavena závažným nárazům, které v případě nesprávné údržby zařízení rychle zabraňují. Výhodou je relativně nízká cena nástroje.

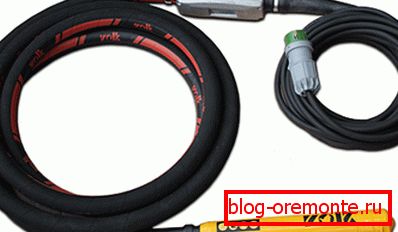

Vysokofrekvenční jednotky jsou nejvýhodnější a nejkvalitnější a dražší. Zde je vysokofrekvenční motor - 200 Hz - umístěn přímo v okruhu, který je ponořen do roztoku na speciální prodlužovací šňůru. Vysoká frekvence vibrací (přibližně 10-12 kHz) zajišťuje lepší zhutnění betonu.

Motor je napájen 36 V a je připojen k síti přes transformátor a frekvenční měnič. Tam jsou také vysokofrekvenční vibrátory pro 220V beton, ve kterém jsou vloženy frekvenční měnič a transformátor.

  Dávejte pozor! Ponorné vibrátory jsou nejvhodnějším a všestrannějším nástrojem, který je vhodný pro většinu konkrétních prací, jako je např. Konstrukce základů, obrněných pásů, roštu, desek, stěn a sloupů se středně frekvenční výztuží.

Povrch

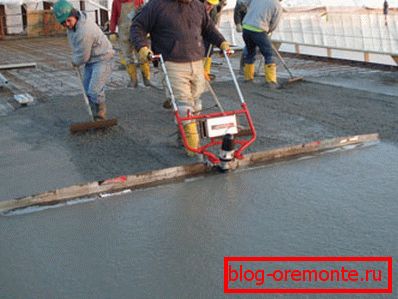

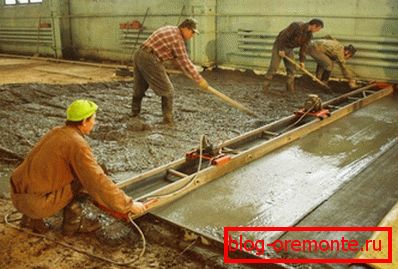

Povrch вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Toto zařízení je vhodné pro konstrukci mělkých potěrů, desek, plošin, chodníků, schodů atd. Také existují povrchové vibrační instalace, kde se místo pletiva používá kovová plošina. Jejich jmenování je stejné.

Dávejte pozor! Tento nástroj má poměrně úzký rozsah a pro konstrukci velkých objektů, základů, sloupů, gril a pásů není vhodný.

Venkovní

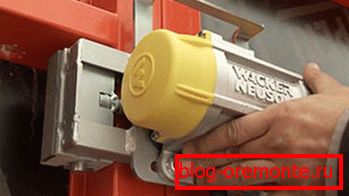

Také široce používaná venkovní vibrační instalace. Jedná se o nejjednodušší: motor s nerovnováhou je připevněn k bednění a přenáší vibrace do roztoku přes něj.

Taková zařízení se ukázala dobře v monolitické konstrukci stěn, sloupů a armopojů, ale nejsou vhodná pro desky, potěry a mohutné základy. Výrobek musí mít maximální plochu styku s bednicím a musí být dostatečně tenkostěnný.

Zde používané motory jsou především vysokofrekvenční (typické je také pro povrchové zařízení), což umožňuje betonem nejkvalitnějším způsobem a získat silný produkt s kvalitní geometrií.

Dávejte pozor! Při konstrukci sloupů, stěn a roštů s častým zesílením neexistuje vůbec žádná alternativa k externím vibrátorům, protože hlubokotažné zařízení jednoduše neprojde přes výztuž.

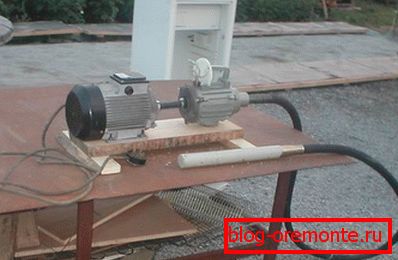

Vytvoření vibrátoru doma

Pokud si nepřejete koupit nebo si pronajmout betonový vibrátor, pak vám naše instrukce pomohou sami postavit:

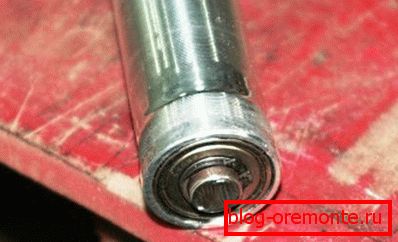

1. Kufr je vyroben z ocelového válce o průměru 40 mm, ve kterém je ocelová tyč umístěna na ložiskách, ke které je na boku svařena kratší část ocelové tyče čtvercového průřezu. Jeden konec válce je uzavřen víkem na závit nebo vařený, a z druhého je hřídel vytažen a na něm je vytvořen průchozí otvor pro upevnění pomocí závlačky;

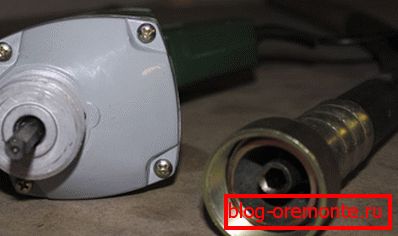

1. Ohebná hřídel je vyrobena z vyztužené gumové hadice, uvnitř které je umístěn ocelový kabel z automobilu nebo kabel pro čištění kanalizace. Na koncích kabelu svařte segmenty tyče, se kterými bude připojen k hřídeli motoru a hřídeli konce;

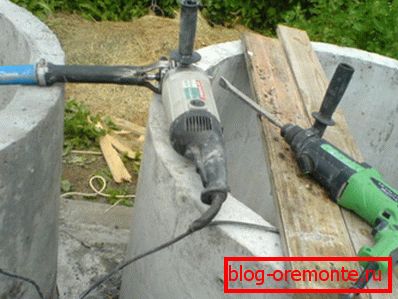

1. Jako motor je nejlepší použít silné brusky, protože jeho frekvence otáčení je maximální. Také vhodné silné vrtání.

1. Je lepší uzavřít klouby gumovými trubkami a objímkami před vnikáním prachu a malty, zejména u kluzných ložisek.. Samotný samici musí být pokryt plastovým nebo pryžovým pláštěm, aby nedošlo ke korozi z kontaktu s betonem.

  Dávejte pozor! Dbejte na to, aby se do ložisek nedostala žádná voda, roztok nebo prach, jinak by mohlo dojít k uvíznutí a poškození motoru.

Závěr

Pro různé betonářské práce nutně použijte hluboký, vnější nebo povrchový vibrátor pro beton.

Video v tomto článku vám pomůže pochopit, jak se stylování provádí pomocí vibrací.
