Trubky s volným průtokem betonu: regulační dokumenty,

Předmětem tohoto článku jsou netlakové železobetonové trubky. Zjistíme, jaké to jsou a jaké normy jsou vyráběny. Kromě toho musíme zjistit, kde se produkty, které nás zajímají, používají a jaké funkční analogy je lze nahradit.

Standardní

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Jaké informace lze v ní najít?

• Standard se týká kulatých trubek z těžkého betonu, určených pro podzemní instalaci. A nejen zvonovitý, ale i faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• Standardní не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Trubky z netěsného betonu podle GOST 6482-88 jsou rozděleny do několika kategorií.

Všechny potrubí vyráběné podle standardu jsou rozděleny do tří skupin podle jejich nosnosti.

Označení

Jak jsou potrubí označeny?

Celé označení se skládá ze dvou alfanumerických skupin oddělených pomlčkou.

V první skupině jsou uvedeny:

• Typ trubky (T, TB atd.).
• Podmíněný průchod (parametr přibližně odpovídá vnitřnímu průměru).
• Užitečné délky.

Důležité: Rozměry jsou v desítkách.

Druhá skupina obsahuje pouze skupinu podle únosnosti.

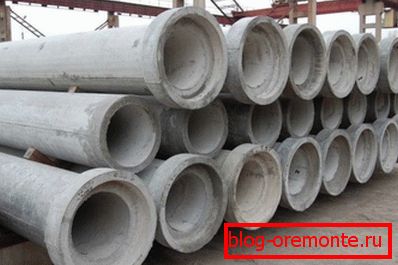

Výrobek se značkovacím typem T60.50-3 je tedy trubkovým hrdlem s tupým kloubem pro tmel s podmíněným průchodem 600 mm a délkou 6 metrů, který lze položit do země do hloubky 6 metrů.

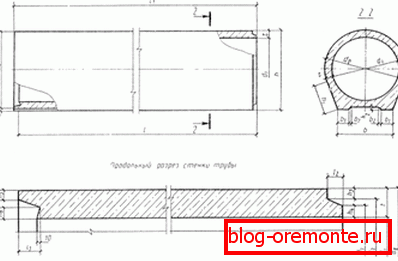

Rozměry

Ty závisí na typu potrubí.

Разброс массы изделий - от 520 кг (Vozidlo400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Co jiného je norma regulována?

• Spotřeba materiálů. Spotřeba materiálů se pohybuje od 0,38 m3 betonu a 20 kg oceli až 4,7 m3 / 552,4 kg.

Je zajímavé, že produkty různých skupin pevnosti se vzájemně liší pouze v hustotě výztuže: například DFP160.50-1 vyžaduje 4 kosky betonu a 246 kg ocelovou výztuž pro výrobu a DFP160.50-3 se stejným objemem betonu je zesíleno 490 kg oceli .

• Kvalita betonu. Pro výrobu použitých trubek pevnost betonu není nižší než M350.
• Maximální tolerance délky a průměru.
• Metody tvarování výztužné klece. Konkrétně je stanoveno, že spirálová a podélná výztuž by měla být vařena alespoň tak často jako u každého druhého průsečíku při rozloženém uspořádání svařovacích bodů.

Výroba

Jaká je výroba netlakových železobetonových trubek?

1. Formulář se připravuje. Po odstranění dříve vytvořeného výrobku se čistí, maže a sbírá.

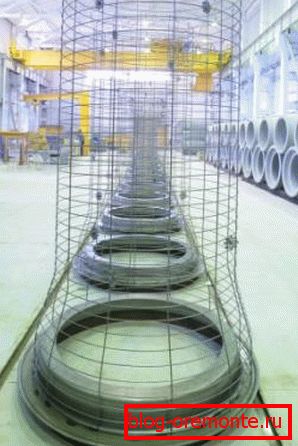

2. Do formy se vloží svařovaná výztužná klec, po níž je dno instalováno a upevněno.

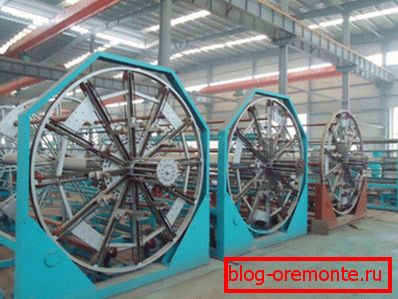

3. Forma s rámem pevně uchyceným v ní je namontována na odstředivce. Při kontinuálním otáčení je do něj přiváděn beton, který rovnoměrně vyplňuje všechny dutiny.

1. Po naplnění formy se stárne v parní komoře, dokud není beton nastaven na 70% konstrukční pevnosti.

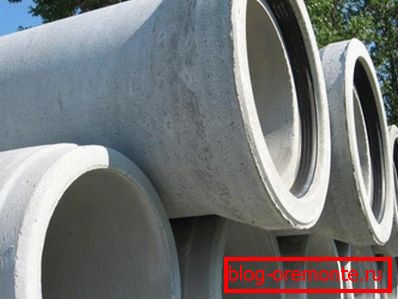

2. Pak je formulář rozložen a hotový produkt vstupuje do skladu.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Aplikace

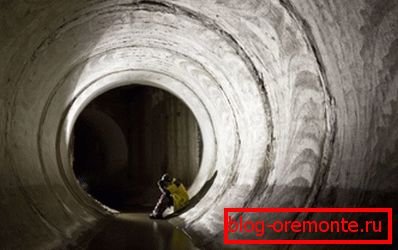

Stručně řečeno, již jsme zmínili hlavní oblast použití betonových trubek: jedna z nich se zabývá budováním bouře, domácnosti a průmyslových kanalizací. Pevný průměr zajišťuje vysoký průchod, materiál odolný proti korozi - odolnost a vysoká mechanická pevnost umožňuje trubkám odolat zemnímu tlaku.

Uveďte: beton je odolný vůči korozi, není tak absolutní. Dlouhodobý kontakt s vodou je stále destruktivní: při filtrování přes póry voda postupně vypláchne vápno (sloučeniny vápníku, které poskytují pevnost materiálu). Když zničení dosáhne ocelovou výztuž, je proces zkorodování ze zřejmých důvodů ostře zrychlen.

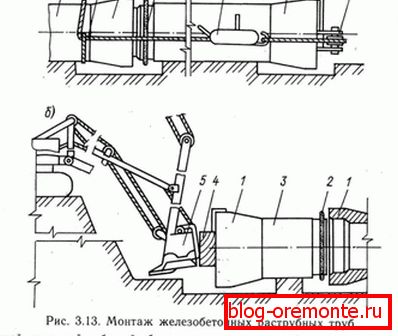

Jak se instalují netlakové železobetonové trubky?

Jak již bylo zmíněno, instalační příručka předpokládá použití těžkých strojů.

1. Spodní část dříve otevřeného výkopu je vyrovnána na maximum.
2. Formované kompaktní podbíjení nebo zavlažování pískem. Méně často položený betonový podnos.
3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:

Důležité: pokud jsou potrubí instalovány v podnosu nebo jsou umístěny na pevném podkladu, pod nimi je vytvořena podložka cemento-pískové malty v poměru 1: 3.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Zvláštní případ: doporučujeme uzavřít spojky potrubí o průměru 1000 milimetrů konopným pramenem a následně injektovat cementovou pískovou maltou v poměru 1: 1.

1. Po utěsnění jsou objímky utěsněny cementovou pískovou maltou.

Jak a co řezat potrubí v těch vzácných případech, kdy je potřeba?

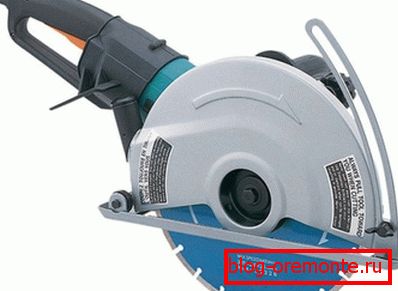

Optimálním řešením je řezání železobetonu s diamantovými kruhy. Perfektně berou jak beton tak i výztužnou klec; diamant má ostřejší řezný okraj než běžné broušení. Stejně tak diamantové vrtání otvorů v betonu (s vrtákem nebo korunou) opouští dokonale kulaté díry bez známky třísek.

Alternativa

Má konkurenti silné, ale poměrně nákladné a velmi těžké železobetonové potrubí?

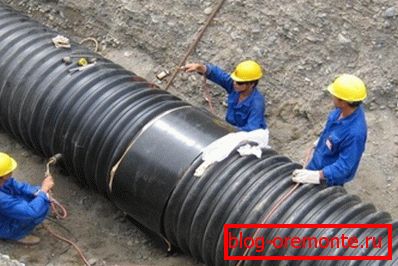

Samozřejmě. Stále více než místo toho při instalaci místních a kolektivních kanalizačních systémů, větví do studny a kolektorů se používají vlnité trubky z plastu - polyetylén a polypropylen.

Tyto výrobky nepředstavují jen železobeton - výrazně ho obejdou různými způsoby.

• Materiál není absolutně vystaven korozi a opotřebení. Garantovaná životnost je 50 let; kolik plastových odpadních vod bude v praxi sloužit, není dosud známo, bylo vyrobeno příliš nedávno.
• Hmotnost méně občas. S průměrem až 600 mm se instalace provádí ručně.

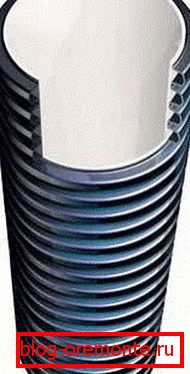

• Shirring zajišťuje tuhost kroužku, která není jen pod úrovní vyztuženého betonu - opět ji překračuje. Stačí říct, že u plastových odpadních vod je maximální hloubka 15 metrů. Současně hladký vnitřní povrch (je zajištěn dvouvrstvou konstrukcí potrubí) neumožňuje nahromadění usazenin.

Jen proto, aby čtenář nerozhodl, že se snažíme zdiskreditovat materiál, o kterém diskutujeme v tomto článku, budeme uvádět několik nedostatků plastu na pozadí železobetonu.

• Maximální vnější průměr vlnitých plastových trubek je pouze 1200 milimetrů.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

Závěr

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Jak je obvyklé, video v tomto článku obsahuje další informace o tématech, o kterých diskutujeme. Úspěchy ve výstavbě!
