Tmo pro vytápění betonu: účel, vlastnosti, vybavení

Ohřev betonu TMO je technologie, která umožňuje ukládání a lití betonu v monolitické konstrukci při negativních teplotách, aniž by došlo k narušení technologického procesu, čímž byl materiál zajištěn při normálních podmínkách dozrávání a vytvrzování. Chceme se dozvědět o účelu a vlastnostech zařízení pro vytápění betonových transformátorů.

Betonové vytápění

Účel

Beton je umělý kámen, získaný po vytvrzení speciálně vybraného roztoku pojiva a kameniva, uzavřený vodou. Způsob vytvrzování zajišťuje reakce hydratace cementu, která vyžaduje portlandský cement a vodu v tekutém stavu.

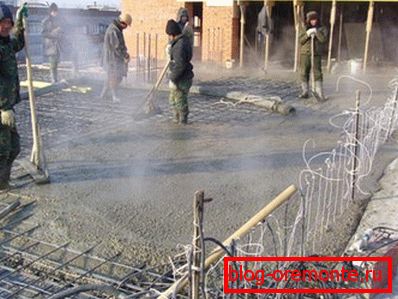

Navzdory řádnému plánování a vážné organizaci stavebních činností se v zimě nelze vyhnout práci. Výsledkem je nutnost kladení betonu nebo lití monolitických struktur při negativních teplotách, což vyžaduje určitý přístup k práci a speciální technologii pokládání.

Jak jste si mohli uvědomit, když teplota vzduchu klesne pod nulové stupně Celsia, voda v betonovém roztoku začne mrznout a krystalizovat, což způsobuje, že hydratační reakce se zastaví kvůli nedostatku volné tekutiny. Výsledkem je, že beton nezíská sílu konstrukce a nemůže plnit své úkoly.

  Dávejte pozor! Existuje názor, že po rozmrazení betonu nadále získává sílu a zrání, jako by se nic nestalo. To však není tak: materiál nebude schopen získat vypočtenou sílu a bude stále horší ve všech ohledech.

Jediným způsobem, jak zabránit tomu, aby voda v roztoku zmrzla, je ohřívat. Umožňuje materiálu získat hlavní pevnost v období, kdy téměř veškerá voda reaguje na hydrataci cementu a v betonu prakticky žádná volná tekutina.

  Dávejte pozor! Vytápění betonu vám umožňuje zrychlit dobu výstavby, optimalizovat jeho etapy, snížit náklady na jednoduché vybavení a sezónní nedostatek materiálu a práce.

Způsoby

Existují různé způsoby zahřívání betonu pro zimní pokládání a lití.

Tyto technologie se používají s různou frekvencí:

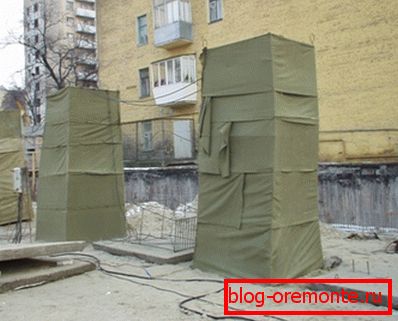

• Výstavba přístřešků, teplushk, nástavby a dalších konstrukcí, které zabraňují přímému kontaktu pracovního prostoru se studeným vzduchem. Často se používá ve spojení s topnými tělesy pro elektrickou energii, tuhé palivo, naftu nebo plyn. Vztahuje se na nákladné a neúčinné metody, které nejsou vhodné pro objekty ve velkém měřítku;
• Používejte vyhřívané bednění. Předpokládá přítomnost speciálního zařízení pro konstrukci bednění s topnými prvky, jakož i komplexu připojovacích a napájecích vodičů, transformátorů a automatizačních systémů pro řízení a ochranu systému. Vhodné pro malé konstrukce, stěny a další standardní prvky;
• Elektrický topný beton. Na základě tepelného účinku, který je charakteristický pro průchod elektrického proudu vodičem s odporem, je zde řešení pouze samotné řešení. Vyznačuje se nízkou účinností a vysokými náklady na energii, je vhodný pro nalévání vertikálních stěn, membrán a sloupů;
• Betonové vytápění с помощью провода ПНСВ (1, 2). Uvnitř bednění je umístěn speciální vodič, který se ohřívá, když prochází elektrickým proudem. Ohřev betonu s TMO a dráty je charakterizován poměrně vysokou účinností a nízkou spotřebou energie, vhodný pro různé, včetně masivní a nestandardní konstrukce, vyznačuje se komplexní přípravou;

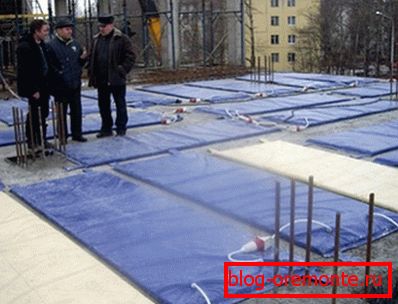

• Infračervené vytápění. Zde se roztok ohřívá speciálními vyzařovacími rohožemi, avšak existuje problém odpařování vody. Metoda je vhodná pro desky a malé horizontální a tenkostěnné konstrukce;
• Indukční vytápění. Na základě fenoménu elektromagnetické indukce: cívka s vodičem vytváří střídavé elektromagnetické pole, které indukuje proud ve výztužné kleci konstrukce, čímž se ohřívá. Rozdílem v drahém zařízení a komplexním výpočtem počtu otáček a tepelného účinku.

Dávejte pozor! Analýza všech metod zvyšování teploty řešení umožňuje zvolit topení pomocí drátů jako nejvšestrannější a nejúčinnější, relevantní pro konstrukce různých velikostí a tvarů a vhodné pro práci s velkými objemy betonu.

Dále považujeme hlavní zdroj energie pro elektrické topné systémy pro betonové transformátory a stanice, které přeměňují síťové napětí na přijatelné hodnoty, stejně jako dodávají a upravují provozní proud v zařízení.

Zařízení

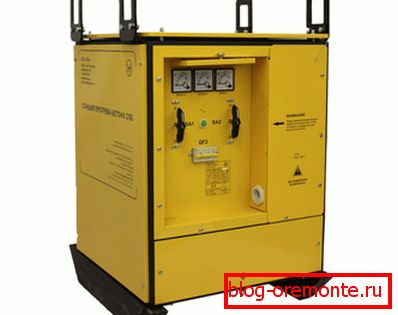

Pro realizaci elektrického vytápění je potřeba speciální zařízení. Vedle topných drátů nebo elektrod budete potřebovat zdroj energie se specifikovanými parametry proudu a napětí na výstupu.

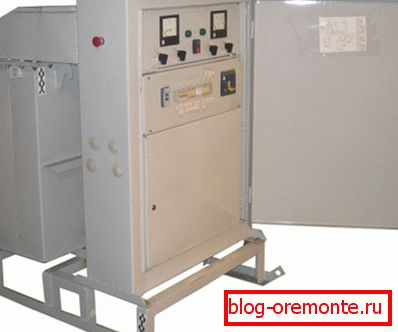

Nejběžnějším typem zařízení je stanice KTPTO-80 na transformátoru výkonu TMTO-80 / 0.38 U-3. Jedná se o výkonově chlazený sestupný transformátor s chlazením oleje a třívláknové třífázové vinutí s výkonem 80 kW.

Výstupní napětí (LV) je 42 V, vstupní napětí (HV) je 380 V. Frekvence přívodního proudu je 50 Hz, je vyžadován třífázový zdroj s jmenovitým výkonem 2,5 kVA. Na straně SN jsou k dispozici takové napěťové stupně volnoběhu - 55 V, 65 V, 75 V, 85 V a 95 V.

Výkon navíjení výkonového transformátoru ze strany NN je 2,5 kVA, proud na straně SN při napětí 55 - 65 V - 520 A, při napětí 75 - 85 - 95 V - 471 A.

V automatickém režimu je možné nastavit teplotu elektrického topení v rozmezí 20 - 100 stupňů Celsia. Výkon 80 kW umožňuje ohřát až 90 m3 betonu.

Stanice je vybavena výkonným transformátorem v pouzdře, ochranným pouzdrem s dveřmi, které usnadňují kontrolu a opravu jednotek, řídící a ochranný modul z nouzového provozu, konzoly, sáňky nebo rám pro přepravu zařízení. Hmotnost transformátoru je 665 kg, rozměry - 147x140x101 mm.

Cena za vybavení se pohybuje od 90 do 120 tisíc rublů, nájemné činí asi 10% ceny za den. Připojení stanice a její uvedení do provozu s náplní provádí profesionální energetický inženýr, je to nechtěné dělat sami, navíc je zakázáno budováním předpisů a bezpečnostních technik. Energetika by měla mít standardní toleranci 1000 V.

Dávejte pozor! Stanice může být použita jako zdroj energie pro elektrické nářadí s napětím 42 V a pro osvětlení objektu. Řezání železobetonu s diamantovými kruhy a diamantové vrtání otvorů do betonu s takovým napětím se nevykonává.

Závěr

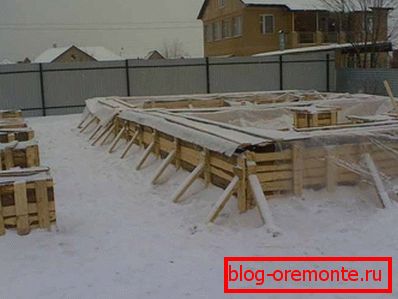

Zařízení для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Video v tomto článku zobrazí zařízení v provozu a pomůže pochopit jeho použití.
