Stěnové betonové panely: normy a požadavky

Podle jakých regulačních dokumentů jsou vyrobeny betonové panely? Jakými známkami jsou klasifikovány? Jak číst panely s označením? Jak je dokumentovaná dodávka dávky těchto produktů zákazníkovi? Podívejme se na tyto problémy.

Regulační dokumenty

Musíme přezkoumat dva dokumenty upravující výrobu výrobků, které nás zajímají.

1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Užitečné: panely z pórobetonu (podle textu dokumentu - vyrobené z autoklávovaného betonu) také spadají pod jeho působení.

1. Samostatně se zabývám interním dokumentem designového úřadu pojmenovaného podle A.A. Yakushev se specializuje na architektonické a stavební systémy a nové technologie ve stavebnictví. Obsahuje doporučení pro návrh třívrstvých panelů s vnitřní vrstvou tepelné izolace z extrudované pěny z polystyrenu.

GOST 11024-84

Podívejme se na hlavní body dokumentu.

Klasifikace

Venkovní panely jsou rozděleny podle tří charakteristik:

1. Přiřazení ke struktuře budovy. K dispozici jsou následující možnosti:

1. Výrobky pro přízemí.
2. Výrobky pro technické suterény nebo sokly.
3. Panely pro podkroví.

Tituly

Při klasifikaci jsou betonové desky rozděleny do několika typů.

Pro nadzemní podlaží:

U sklepů a technických sklepů:

Pro podkroví:

Rozměry

Před uvedením hodnot velikostí stojí za to vysvětlit význam jednoho výrazu.

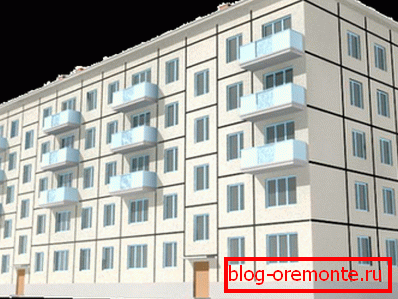

Odkaz: velikost koordinace - hodnota, která definuje hranice modulového prostoru v jednom ze směrů. Jednoduše řečeno, je to délka nebo výška části fasády, která odpovídá jednomu panelu a zahrnuje část tloušťky švu.

Značka betonu

Jaký beton se používá pro vrstvy panelů pro různé účely?

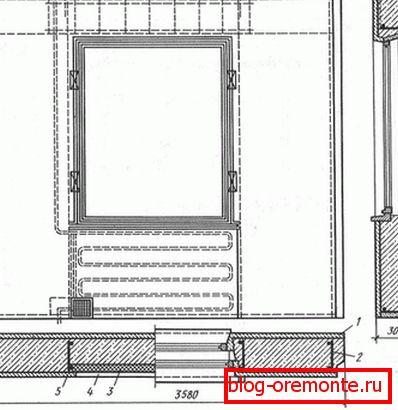

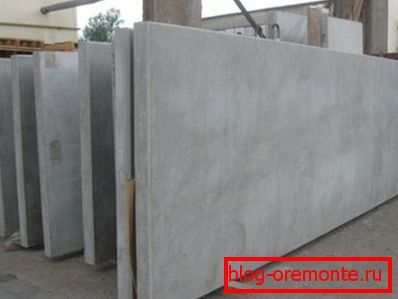

• V jednovrstvých produktech lze použít lehké betonové značky M50 - M150 a celulózové autoklávované značky M25 - M100.

Dbejte na to, že pórobeton netoleruje nárazové zatížení. Pro malé technologické otvory je ideálním řešením diamantové vrtání otvorů v betonu. To, stejně jako řezání železobetonu s diamantovými kruhy, zanechá ideálně hladké hrany a nevystavuje konstrukci riziku prasklin.

• Pro nosnou vrstvu dvouvrstvých spojitých panelů lze použít těžké betony M150 a vyšší nebo lehké (od M100). Tepelně izolační vrstva je vyrobena z lehkého betonu M35 - M75 s velkými póry.

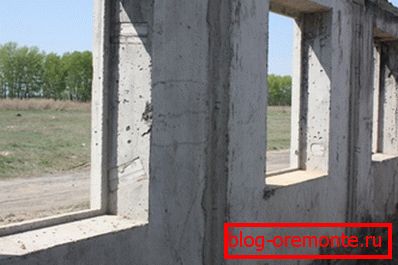

• Vnější a vnitřní vrstvy spojitých třívrstvých panelů jsou zhotoveny z těžkého (M150 a vyšší) a lehkého (M100 a vyšší) betonu. Spojení mezi těmito vrstvami vyžadují povinnou výztuž a jsou vyrobeny z lehkého (od třídy M75) nebo těžkého (od M150) betonu.
• Vnitřní vrstva dvouvrstvého výrobku s clonou (hustá ochranná vrstva směřující k ulici, oddělená vzduchovou mezerou) je tvořena lehkým nebo pórobetonovým. V prvním případě se používá značka M50 a vyšší; ve druhém - M25 a výše. Pro výrobu síta se používá těžký (z M150) a lehký (z M75) betonu.
• Pro třívrstvé panely s požadavky na obrazovku jsou poněkud přísnější: pro vnitřní vrstvu - těžké (М150 a vyšší) nebo světlo (od M100 pro nosiče a od M75 pro nenosné panely); pro obrazovku - těžký (od M150) nebo lehký (z M75) betonu.

Povrch

Druh povrchů (vnější a vnitřní) se může také lišit v závislosti na přání stavební organizace. Kategorie povrchů jsou označeny písmenem A a číslem od 2 do 7:

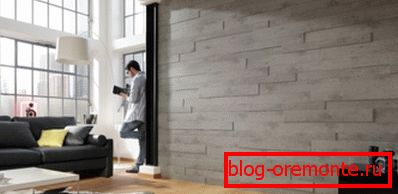

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

Označení

Aplikuje se značkou nebo se vytiskne na nevratném vertikálním konci výrobku.

Upozorňujeme, že panel může navíc obsahovat pokyny týkající se prahů při nakládání.

Označení se skládá ze tří alfanumerických skupin.

Popisují podle toho:

1. Typ a rozměry výrobku.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Jako příklad přezkoumáme označení výrobku typu 3H, velikost 2990 x 2865 x 350 mm s nosnou vrstvou těžkého betonu M200.

Panel je odolný vůči mrazu nad -40 ° C a je určen pro seismické oblasti.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
2. Typ a značka nosné vrstvy bude označena skupinou 200T.
3. Seizmická a mrazuvzdornost se projeví v názvu písmen CM.

V důsledku toho bude označení produktu mít formu 3CH30.29.35-200T-CM.

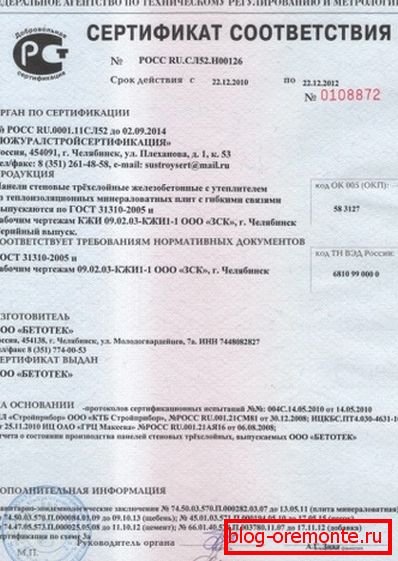

Doprovodné dokumenty

Pokyny pro vyplnění dokumentů doprovázejících šarže stěnových panelů nejsou obsaženy v textu normy; seznam je však povinný pro všechny výrobky vyráběné podle jeho požadavků.

Takže v doprovodných dokumentech jsou uvedeny:

• Jméno a adresa výrobce.
• Datum vydání osvědčení o jakosti a jeho číslo.

• Číslo položky položky.
• Kompletní seznam značek designérů ve skupině s uvedením počtu produktů každého typu.
• Datum výroby výrobků.
• Označte pevnost betonu a jeho třídu.
• Regulační dokument (obecně - GOST 11024-84, méně často - dohodnut se zákazníkem TU).

Upozornění: u vícevrstvých panelů je pro každou vrstvu uvedena třída a stupeň pevnosti betonu.

Doprava, nakládání

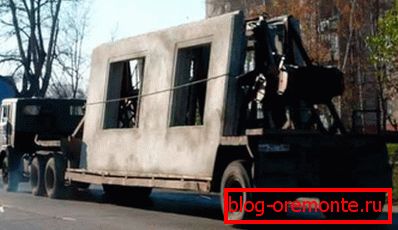

Panely jsou přepravovány speciálně vybavenými vozidly ve svislé poloze. U vícevrstvých výrobků je další požadavek: podpěry jsou umístěny na straně nosné vrstvy. Cena nedodržení požadavků na přepravu je vysoká pravděpodobnost vykládky šarže poškozených: poskakování během přepravy spolu s obrovskou hromadou výrobků je docela schopné je poškodit.

Mezi panely jsou položeny dřevěné podložky o tloušťce nejméně 3 cm. Uskladnění probíhá ve stejných podmínkách: svislá nebo šikmá poloha, dřevěné podložky.

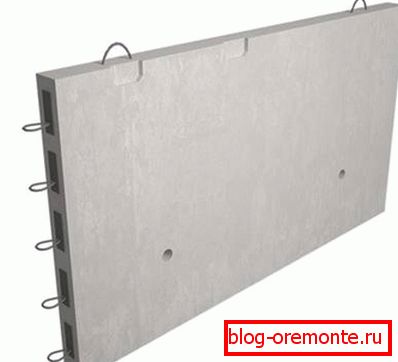

Pro nakládání a vykládání se obvykle používají montážní smyčky. Je zřejmé, že vykládka není prováděna ručně (několik tun hmoty, pamatujete?), Ale s pomocí zdvihacího zařízení.

Doporučení pro návrh izolovaných polystyrenových pěnových panelů

Vzhledem k tomu, že tyto výrobky jsou vyráběny podle stejných norem jako všechny ostatní, budeme studovat pouze klíčové body dokumentu.

Izolace je umístěna mezi dvěma vrstvami železobetonu (těžké nebo lehké). Buněčné typy betonu se v tomto případě nepoužívají: jejich hlavní funkcí je izolace betonových výrobků.

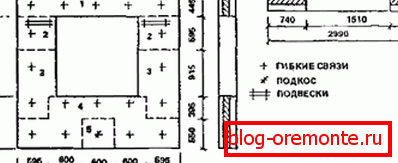

Vnější a vnitřní vrstvy lze spojit se železobetonovými hmoždinkami nebo ohebnými spoji z korozivzdorného materiálu (vyztužení skelnými vlákny nebo ocel odolná proti korozi).

Přední strana výrobku je opatřena ochrannou a dekorativní vrstvou.

Seznam řešení navržených v dokumentu je poměrně častý:

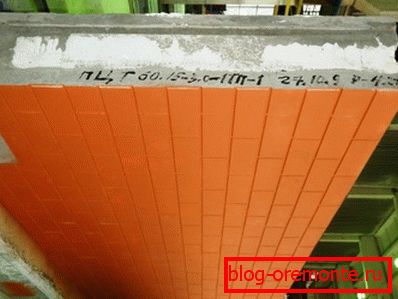

1. Kachlové obklady (dlaždice nebo dlaždice z dekorativního betonu).

1. Vrstva dekorativní omítky.
2. Fasádní barva.

Panely jsou určeny pro obytné, průmyslové a veřejné budovy do výše 75 metrů, což odpovídá 20-25 podlažím (v závislosti na výšce stropů).

Produkty, u kterých jsou vnější a vnitřní silné vrstvy spojeny pružnými mosty, jsou odolnější vůči seizmizmu (až 9 bodů), ale méně tepelně odolné (od -60 do + 45 ° С v rozmezí -60 - +75 pro panely s pevnými železobetonovými kolíky).

Označení se poněkud liší od označení předcházejícího studie. Typ panelu obsahuje údaj o typu spojení mezi silnými vrstvami (f - tuhá, g - ohebná) a možnost použití jako nosiče (ložiskové produkty jsou označeny písmenem H).

Takže produkt ZNTSNg - třívrstvý podkladový panel, který může plnit funkci nosiče a je spojen flexibilními spoji.

Závěr

Doufáme, že nespočet stolů a titulů nesplňuje zvědavost čtenáře. Jako obvykle video v tomto článku mu nabídne další informace o předmětu. Úspěchy ve výstavbě!
