Šrafování betonu podle státních norem
Jak je vyfrézován železobetonový nástřik na výkresech? Existují nějaká pravidla, která stanoví způsob, jak navrhnout škrty a typy stavebních konstrukcí? Musíme najít odpovědi na tyto a některé související otázky.
Zdroje informací
Budou nám sloužit:
- GOST 3455-59.
- Nahradil ho GOST 2,306 - 68.
Vysvětlení: uvolnění nového standardu, které upravuje stejné části výroby jako původní, automaticky ruší účinek starého dokumentu. V našem případě je první GOST odstraněn z prašného skříně, aby se objasnil nějaký zmatek s označením systému.
- GOST R 21.1207-97.
Vyšetřování

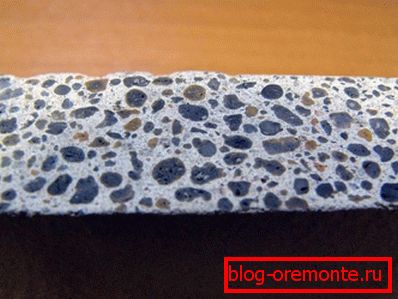

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Šrafování разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Jak se ukázalo mnohem později, redaktorka jednoduše nevěděla o novém standardu přijatém po absolvování vyššího vzdělání a učil školáky tak, jak byl vyučen.
GUEST 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

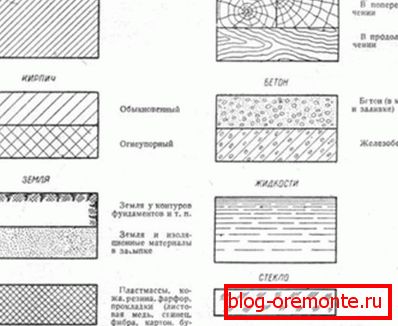

Máme samozřejmě zájem především o systém označení materiálů přijatý v dokumentu.
| Materiál | Šrafování |
| Kov | Šikmé čáry v pravidelných intervalech |
| Nekovové materiály (kromě těch, které jsou uvedeny samostatně) | Přesahující šikmé čáry s pravým a levým sklonem |
| Dřevo přes obilí | Obrázek plátku s radiálními trhliny a ročními kroužky |
| Dřevo podél vláken | Velmi realistický obraz modřínové struktury |
| Beton bez výztuže | Známá písčitá krajina |
| Železobeton | Písečná štěrková krajina se šikmým stínováním |
| Stavební cihla | Linky podobné kovu, ale vzácnější |
| Speciální cihla (šamot, kyselinovzdorná atd.) | Intermitentní pevné a přerušované šikmé čáry |
| Sklo z plexiskla | Skupiny tří tahů s vertikálními a horizontálními mezerami |
| Kapaliny | Horizontální čáry s mezery a snižující se intervaly zdola nahoru |
| Hromadná půda | Krajina písčité jámy, zředěná mřížkami tří linií vodorovně a svisle |
GOST 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| Materiál | Šrafování |
| Dřevo | Obraz se skládá z oblouků se stejným poloměrem, které ho plní v konstantním intervalu. |
| Přírodní kámen | Šikmé čárkované čáry |
| Keramické a silikátové cihly, bloky a stavební kameny | Skupiny dvou skloněných čar rozptýlených širokými otvory. |
| Beton | Šikmá čára |
| Zem | Na horním okraji příslušné části výkresu - skupina tří krátkých úderů, rozptýlená mezerami |
Při vytváření výkresu s vlastními rukama podle GOST je třeba dodržovat několik pravidel:
- Šikmé čáry jsou kresleny pod úhlem 45 stupňů.
Tento úhel však může být zachován nejen vzhledem k výkresu, ale také vzhledem k ose nebo obrysu obrazu.

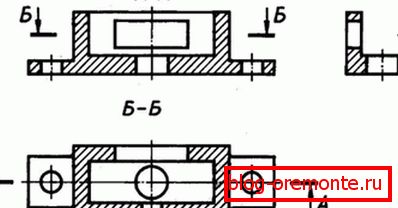

- Šrafování может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Vzdálenost mezi čarami na všech částech jedné části je stejná. Krok se volí v závislosti na velikosti obrazu v rozmezí od 1 do 10 milimetrů.
- Úzké a dlouhé řezy nemohou zcela vyrazit, ale pouze na okrajích a na několika libovolných místech. Obzvláště úzké řezy (s tloušťkou menšou než 2 mm ve výkresu) mohou vykazovat zcela zčernalé.
- Pro sousední části dvou částí je vybráno vícesměrové šrafování (vlevo a vpravo).
Takže podle aktuálních regulačních dokumentů je návod na konkrétním líhnutí na výkresu zcela srozumitelný: je označen čárkovaně čárami. Co se stane, pokud používáte zastaralé označení?
Naštěstí cena chyby není příliš vysoká: podle dokumentu, který jsme právě studovali, je při konstrukci výkresů dovoleno používat nepředvídanou notaci. Je pouze nutné je vysvětlit na výkresu.
GOST R 21.1207-97
Jak je snadné si všimnout, nenašli jsme stávající GOST pro železobetonové šrafování. Označení bylo obsaženo ve starém dokumentu, zmizelo v novém dokumentu.
Tak co dělat při vytváření výkresu? Použijte mezera s libovolným označením materiálu a poznámkou pod čarou níže? Nebo jsou ještě nějaká pravidla?

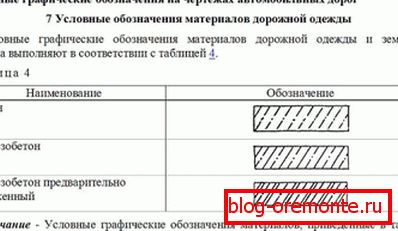

Odpověď se nalézá na poněkud neočekávaném místě - standardu, kterým se řídí symboly při výstavbě silnic, při stavbě silničních výkresů.
Spolu s asfaltem se v dokumentu objevují hydroizolační materiály a sypké zeminy:
- Správný beton. Jeho označení je již známo - linku s čárkovanými čárkami.
- Beton с армированием. Železobeton je indikován přerušovanými nepřerušovanými čárkovanými čárkami.
- Železobeton с предварительно напряженной арматурой. Vytápění nebo mechanické roztažení výztuže před nalitím monolitu, po ochlazení nebo odstranění tahové síly, můžete získat materiál s vysokou pevností v ohybu. Jeho úsek je znázorněn střídáním dvou pevných a jedné čáry s čárkovanými čárkami.
Závěr
Doufáme, že náš materiál odpověděl na všechny čtenářské otázky týkající se označování betonu na výkresech. Jako vždy, další informace naleznete v článku v tomto článku. Úspěchy!
