Speciální metody betonování: podrobný popis možných metod

Během výstavby různých objektů někdy vznikly určité podmínky, při nichž nejsou tradiční způsoby konstrukce buď k dispozici nebo neúčinné a v takových případech se používají speciální betonářské metody.

Mezi tyto metody patří:

• туркретирование;
• vysávání;
• stejně jako podvodní metoda betonování objektů, která se úspěšně používá v občanské a průmyslové výstavbě.

Níže je popsáno podrobněji a kromě toho můžete sledovat video v tomto článku o tomto tématu jako doplněk k materiálu.

Popis

Stručný popis speciálních metod

• Je-li potřeba zajistit uspořádání jakéhokoli úložiště, zásobníku nebo konstrukce v oblasti intenzivního přítoku podzemní vody, pak v takových případech je nutná zvýšená hustota betonové konstrukce.. Toho je dosaženo samostatným betonováním vibrací: vibračním, gravitačním a vibračním tlakem. Zde se cementová písková malta vstřikuje mezi velké plniva, které byly předtím uloženy v bednění, navíc při vibračním vstřikování se dále používají vibrace, čímž se roztok dále kompaktuje.
• V situacích, kdy je potřeba provádět práci pod vodou, v hloubce až 50 m, betonáž se používá metodou VPT (vertikální pohyb potrubí). Podstata této techniky je následující: beton je dodáván do předem stanovených forem potrubí o průměru 200 až 300 mm a jsou spuštěny do samého podkladu. Pokud chcete zvýšit tloušťku vrstvy, je potrubí zvednuto, to znamená, že se sníží počet sekcí.
• Pokud hloubka nepřesahuje 20 m, v takových případech se používá metoda BP (vzestupné řešení), která může být buď tlaková, nebo beztlaková.. K tomu se opírají určitý úsek a hájí kameny, kde jsou v určitém intervalu instalovány ocelové trubky o průměru 37 až 100 mm. Pro tyto potrubí se pod tlakem nebo bez něj (gravitací) vlije cementová písková malta, která vyplňuje dutiny mezi dříve odhozenými kameny.
• Také, pokud je třeba vyplnit do hloubky nepřesahující 20 m a současně třída betonu nepřekročí hodnotu B20, použije se betonářská technologie, zvaná kladení bunkry. V takových případech jsou betonové podlahy nebo desky spuštěny ke spodní části nádrže jako základ a malta je na nich naplněna. V tomto případě mezi rozbalovací skříňkou a základnou se udržuje minimální vzdálenost, která umožňuje provedení této práce.
• V hloubce 1,5 m, je-li konstrukční plocha dostatečně velká a stupeň betonu nepřesahuje třídu B25, provádí se plnění. Toto je prováděno v malých ohrazených oblastech, protože plocha je velká, roztok je dodáván na místo pomocí potrubí nebo drapáku, při respektování minimální vzdálenosti od základny. Podbíjení je prováděno rovnoměrně, aby nedošlo k rušení procesu ustavení dříve položené části, a instrukce vyžaduje, aby vzdálenost od vodního zrcátka nepřekročila 25-30 cm.

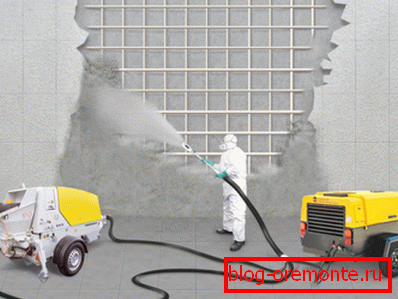

• При нанесении тоннельной отделки, нанесении защитного слоя для предварительно напряжённых резервуаров, использовании пневмоопалубок, усилении и ремонте ЖБК и тому подобное, применяется «мокрое» и «сухое» торкретирование поверхности. «Мокрый» способ или пневматическое бетонирование подразумевает нанесение раствора на поверхность под давлением - сжатый воздух подаёт смесь в сопло, где так переходит во взвешенное состояние, после чего попадает на обрабатываемый участок. «Сухой» метод похож, только здесь в насадку подаётся сухая смесь, которая там размешивается водой, затворённой в сопле, после чего попадает на поверхность в виде раствора.

• Pro mezistěné stropy, podlahy, oblouky, skořepiny, prostorové a vertikální konstrukce (membrány, sloupy, stěny, příčky atd.) Se používá metoda evakuace. Jeho podstatou je odstranit z zhutněného roztoku až 10% -25% vody, která byla uzavřena pomocí vakuových štítů.

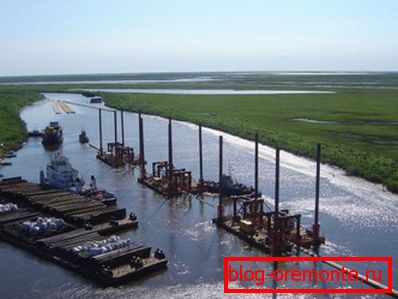

Betonáž pod vodou

Poznámka: Podvodní metodou je položení roztoku pod vrstvu vody, když se neprovádí drenážní práce. Nejvíce obyčejný a produktivní je považován za HWP.

V tomto případě betonáž pod vodou - technologie vertikálního pohybu potrubí zahrnuje práci v hloubce 1,5 až 50 m v jámě, která je oplocena z tekoucí vody.

Pro zajištění takového oplocení můžete použít speciální prostorové bednění ze dřeva, betonových výrobků, železobetonových konstrukcí nebo kovů, stejně jako jakékoliv větší skořepiny - piloty, pletené, drážky a tak dále. V takovém případě musí být tato konstrukce nepropustná pro cementově pískovou maltu.

Pro přepravu směsi do místa určení se používají bezešvé ocelové trubky o průměru od 200 mm do 300 mm a linka není pevná, ale je sestavena ze spojů délky 1-3 m.

Sestavené potrubí je upevněno na kohoutku nebo navijáky, které se nacházejí za opěrným plotýnkem, zatímco nahoře je namontován trychtýř, aby se směs dostala, a dále, aby se zabránilo vniknutí vody, instalujte ventil, který lze otevřít na lešení. Jeden takový potrubí může sloužit místu o průměru až 12 m.

Poté, co jsou potrubí spuštěny ke spodní části a dolní ventily jsou uzavřeny, jsou naplněny nahoře betonem. Poté, co dispečer otevírá ventil, beton se rozprostírá přes bednění a stoupá nad okraji spodního spoje - to se stává pod sloupcovým nuceným tlakem směsi, dokud hladina v potrubí a bednění není vyrovnaná. Řešení může být přiváděno kanálem pomocí pneumatického ventilátoru nebo přímo z betonové míchačky.

V závislosti na tloušťce odlévané plochy musí být konec potrubí neustále ponořen do roztoku, jak to vyžadují technologické předpisy pro betonování: v hloubce 10 m - 0,8 m av hloubce 20 m - 1,5 m jako namontovaná plošina je naplněna roztokem, potrubí je zvednuto nahoru, postupně se od něj odděluje po jednom, ale zároveň je důležité zajistit, aby se voda nedostala dovnitř.

Po dosažení požadované tloušťky místa je potrubí zcela odmontováno z místa instalace.

Když je řešení podle způsobu vertikálního posunu potrubí umístěno s vibracemi, potřebuje pohyblivost, kterou lze měřit s průvanem kuželu o průměru 6-12 cm, ale pokud k tomu dojde bez vibrací, bude zapotřebí 16-20 cm smršťování. Směs je vyrobena ze štěrku nebo v ní přidávám 2-3 díly drceného kamene, a to bez použití plastifikátoru.

Aby se zabránilo případům vyšší moci při instalaci polí o objemu větší než 200 m³ způsob vertikálního pohybu, jsou nalévány pro zkoušky startu pod vodou. Jedná se o experimentální bloky o objemu 3 m.³, na kterém existuje možnost provozních režimů a kvality betonu, protože náklady na takové testování přispívají k tomu, že konečná cena je nižší.

Způsob vzestupného řešení nebo BP je uveden v horním schématu: roztok je čerpán do kamenných výplní (drcený kámen, štěrk) přes předem nainstalované ocelové bezešvé trubky o průměru od 37 mm do 100 mm. Takovou směsí může být cement, cementový písek nebo cement s různými přísadami.

Řešení vyplňuje dutiny mezi kameny a stoupá zdola nahoru - tato voda vytěsňuje vodu a vytváří betonový monolit - nazývá se to také metoda lití vstřikováním pod tlakem.

V takových případech, kdy se BP vyrábí v uzavřených dolech, jsou ve skříňovém prostoru namontovány vertikální prostory dolu, které jsou zhotoveny z válcovaného kovu - kolejnice, kanálu, tavru apod. Pak se vylije velký kámen a vše se stane stejným způsobem - řešení přemístí vodu a přemění strukturu na monolit.

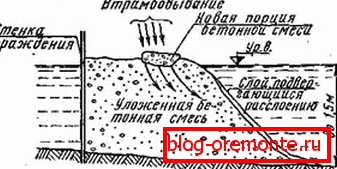

V hloubce 1,5 m pro betonování objektů s velkou plochou, kde stupeň betonu nepřesahuje 300, je použita metoda podbíjení nebo vibrací. V tomto případě by měl být sediment kužele asi 5-7 cm - roztok je veden potrubím. Dávejte pozor na obrázek - je vidět, že tamper začíná podmořským svahem, s úhlem k horizontální 35 ° -45 °.

Торкетирование

Примечание. Торкетированием бетона называется технология струйного нанесения раствора на поверхность при помощи сжатого воздуха. При этом цементно-песочная смесь или торкрет могут укладываться, как в один, так и в несколько слоёв.

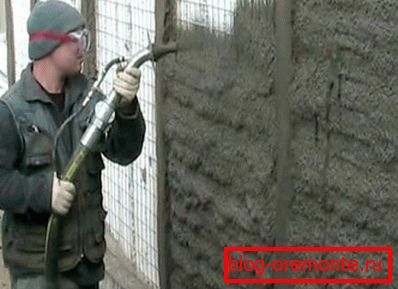

Tato metoda se obvykle používá k posílení povrchů struktur, které nejsou dostatečně silné (tenké) stěny - mohou to být jednostranné bednění, nádrže, kopule a klenby. Kromě toho slouží k ochraně před pronikáním vlhkosti do podzemních konstrukcí (sklepů, skladů), k zabudování (utěsnění) švů a při opravách a restaurování k odstranění závad.

Směs cementu a písku se připravuje samostatně a pomocí kompresoru pod tlakem (stlačeným vzduchem) hadicí je přiváděn k trysce, kde současně proudí voda z nádrže - také pod tlakem.

Получается, что увлажнённые частицы смеси вырываются из насадки со скоростью 100 м в секунду, ударяется о поверхность и прилипает к ней. При этом неизбежно возникают потери, так как не все частицы остаются на обрабатываемой поверхности - некоторые отскакивают и оседают на пол - их называют «отскоком».

Je třeba poznamenat, že stropy a stěny jsou stříkaným betonem postupně, v několika vrstvách, zatímco podlaha může být aplikována na směs v plné tloušťce. Časový interval mezi aplikací stříkání je stanoven laboratoří a je určen rychlostí tuhnutí roztoku, tj. Žádná nová vrstva by neměla zničit předchozí.

Aby však adheze byla optimální, mezera by neměla překročit dobu úplného nastavení, jinak se zvýší procento odrazu.

Evakuace

Poznámka: Vysávání je proces odstraňování volné vody a vzduchu z právě položeného řešení. To se dosahuje snížením tlaku, tj. Vytvořením vakua pro vnější a vnitřní vrstvy konstrukce.

Aby se proces hydratace cementu uskutečnil, stačí, aby obsahoval pouze 20% vody z celkové hmotnosti - veškerá zbývající směsná voda se používá k tomu, aby přinesla určité technologické vlastnosti, jako je pružnost a pohyblivost hmoty.

Problémem je, že voda zachycuje určitý prostor v roztoku a vytváří póry, proto po jeho odpařování zůstávají prázdné prostory, což snižuje hustotu materiálu. Zvláštní metodou je proto odstranění uzavřené vody a vzduchu na staveništi - jedná se o mechanické odstranění těchto prvků z čerstvě položeného roztoku.

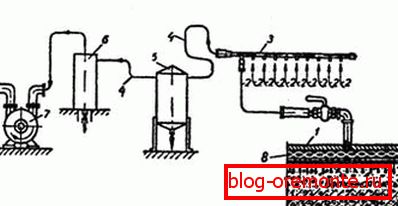

Pro tento účel je mezi maltou a betonovým bedněm tenká dutina vybavena tkanýma a tkanýma síťovinou, ze které je čerpán vzduch čerpadlem. Tam, kvůli nerovnoměrnému tlaku, začne proudící voda proudit společně se vzduchem z betonu, který je neustále čerpán, jak je znázorněno na horním schematickém obrázku.

Závěr

Závěrem bych chtěl upozornit na ty, kteří hledají betonáž metodou zamrznutí - tato metoda neexistuje! K dispozici je pokládka betonu v chladu, ve kterém se používá elektrický ohřev, a to za použití topného bednění, infračerveného záření, elektromaty, jakož i ohřevu anodou nebo drátem (PNSV) krokovým transformátorem.
