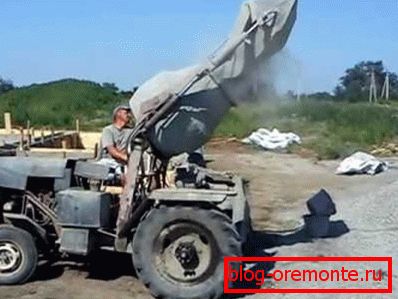

Samonasávací betonový mixér vyrobený ze šrotových materiálů:

V tomto článku budeme hovořit o tom, jak může být domácí betonový mixér vyroben ručně s využitím dostupných materiálů a nástrojů. Téma článku je více než relevantní, protože přítomnost mixéru s mechanizovaným pohonem je zárukou vysoce kvalitní a úspěšné betonáže.

Zdá se, že by to mohlo být jednodušší, protože stačí koupit potřebnou jednotku nebo v nejhorším případě ji pronajmout. Tak to je, ale pokud je rozpočet přidělený na provádění stavebních prací omezen, výroba domácí betonové míchačky bude mít pozitivní vliv na cenu konečného výsledku.

Pro určení volby optimální technologie pro vlastní výrobu směšovače zvažte zařízení a princip fungování továrního zařízení.

Vlastnosti konstrukce

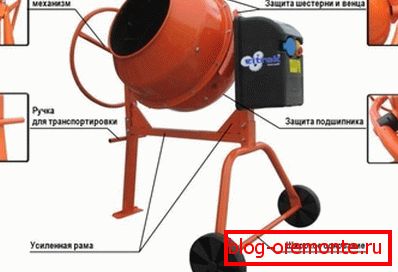

Základem nejmodernějších betonových míchačů je buben, traverz, svařovaný kov a elektrický pohon.

Buben, ve kterém jsou složky naloženy, je upevněn na traverz pomocí valivých ložisek. Motor se nachází v bezprostřední blízkosti bubnu a přenáší točivý moment řetězem nebo řemenovým pohonem. Intenzita otáčení bubnu je řízena převodovkou.

Ve skutečnosti je konstrukce továrního míchačky betonu jednoduchá a může se opakovat nezávisle se zavedením některých změn.

Z hlaveň vyrábíme ruční mixér

V podstatě je betonový míchací buben kovovým barelem. Proto je při výrobě jednotky s vlastními rukama nejdůležitější použít zbytečnou, ale silnou válcovou nádobu.

Pokyny pro výrobu naší jednotky vyžadují použití kovového válce o objemu až 200 litrů. Hledání takové kapacity se nezdá být obzvláště obtížné. Můžete například použít nádobu pod palivem.

Výrobní technologie

• V úvodním stádiu na konci válce děláme otvory pro šrouby spojovacích příruby a hřídele.
• Bočně na stěně válce vyřízněte obdélníkový otvor pod vkládacími dveřmi (rozměry 300 x 240 mm).
• Pro těsnost bubnu lepte hrany otvoru zvenku gumovým nebo polyuretanovým těsněním. Čím silnější je zvolené pečeť, tím lépe.
• Vyjměte ocelový plech z ocelového plechu tak, aby jeho okraje překrývaly čáru vypínacího otvoru..
• Svařujeme závěsy a spolehlivé uzamykací zařízení k okrajům otvoru a poklopu. Nejjednodušší je, aby uzamykací zařízení z rohů bylo přivařeno k víku a hlavě. V roholech vrtáme otvory pro šroubování.
• V dalším kroku provedeme ruční pohon.. Princip fungování tohoto návrhu je v mnoha ohledech podobný působení otočného držadla studny. Pro přípravu hřídele můžete použít vodní potrubí o průměru 50 mm.
• Hřídel na koncích válce je upevněn přírubami. Příruby lze vyrobit pomocí větších trubek. Příruby jsou připevněny ke koncům válce svařovanou metodou nebo šroubováním.
• Aby bylo možné míchání provádět důkladněji a intenzivněji, musí být hřebeny instalovány uvnitř válce.. Hřebeny vyrábíme z úhlu 50 x 50 mm a 700 mm dlouhého. Zuby jsou nejjednodušší vyrobit z konstrukčních hřebíků 100 mm, které jsou dostatečné pro svařování se základnou. Hřebeny mohou být upevněny uvnitř hlaveň pomocí šroubového nebo svařovaného spoje. Upevněte hřebeny podél průchodu hřídele. Obvykle je stačeno 4-5 hřebenů pro standardní barel.

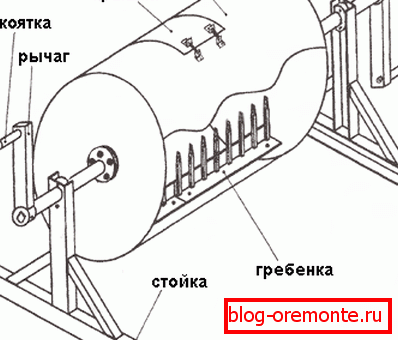

• Dále sbírejte regál, jak je znázorněno na obrázku. Upevnění hřídele vyžaduje ložisko.

Použití hotové jednotky se provádí následovně. Směs se nalije skrze poklop. Potom se nalévá stejná voda. Dále je poklop fixován šrouby a můžete pokračovat v rotaci hlavně.

Cena takového zařízení je nízká, zatímco účinnost aplikace je dostatečná pro betonování v podmínkách jednotlivých konstrukcí. Významnou nevýhodou tohoto zařízení jsou omezené rozměry nakládacích dveří na straně.

Malé rozměry dveří brání procesu nakládání a vykládání stavebních materiálů, ale bohužel nárůst velikosti nakládacího okna na straně válce negativně ovlivňuje pevnost struktury betonu obecně.

Výrobní mixér s elektrickým pohonem

Takže víme, jak vyrobit domácí ruční betonový mixér. Výhody takovéto instalace jsou zřejmé, ale otáčením rukojeti při odlévání masivní desky betonové základy je docela zdlouhavé. Úspora energie a úspora času pomůže při používání jednotky.

Důležité: Je nevýhodné koupit si elektromotor s novými, ale pokud existuje nějaké staré zařízení, ze kterého může být odstraněn, měli byste ho určitě využít.

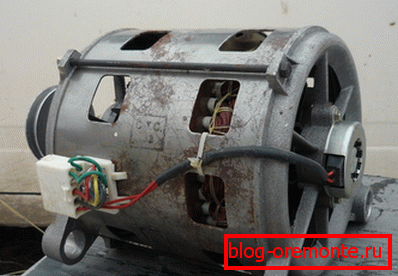

Nejlepším řešením je motor z pračky sovětského vzorku s vertikálním zatížením. Motory s moderními importovanými pračky nejsou vhodné, protože jsou tenké a s největší pravděpodobností nebudou odolávat hmotnosti kovové nádoby naplněné maltou.

Pokud je mixér naléhavě potřebný a budete muset pracovat s malými objemy roztoku (až do 100 litrů), můžete použít starou pračku s minimálními úpravami bubnu.

Důležité: Při montáži nožů na spodní straně bubnu a při nastavení jednotky na sklon 45 stupňů můžete připravit zcela kvalitní řešení, ale bez použití plsti jako plniva.

Pokud potřebujete pohodlnější zařízení k použití, budete muset pracovat svařovací stroj.

Výrobní technologie

Jak již bylo uvedeno výše, nevýhodou bočních míchacích agitátorů je nízká zatížitelnost. Tento problém lze vyřešit vyloučením bočního poklopu ve prospěch koncového zatížení.

Takže máme motor, řemenový pohon a další konstrukční prvky ze staré, ale pracující pračky, pak je čas začít vyrábět betonový mixér.

• Začněte s přípravou 3-4 listů o rozměrech 100 x 10 cm od 3 mm hrubé oceli.

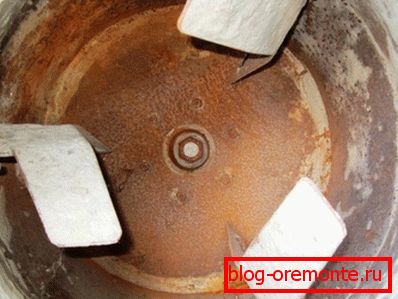

• Obdélníkové nože jsou svařeny uvnitř kovového válce diagonálně. Úhel lopatek se volí tak, aby se buben otáčel směrem dovnitř, nikoli ven. Pokud však uděláte chybu, můžete změnit polaritu připojení a hlaveň se bude otáčet v opačném směru.

• V dalším kroku rolíme okraje hlavně od konce, kde bude zatížení prováděno. Tak bude možné zabránit stříkání směsi.
• Rám, na kterém bude buben umístěn, se vaří z ocelového rohu o rozměrech 5 x 5 cm. Rámeček může být stacionární, avšak v tomto případě musí být řešení dodáno s pánví. Pro usnadnění vykládky může být způsobeno otočným rámem. V tomto případě může být buben nakloněn. Navíc při přepravě bude možné měnit polaritu připojení motoru tak, aby buben otáčel opačným směrem a vytlačil hotový roztok.

• Závaží namontujeme k rámu pomocí silné kovové příruby, kterou namontujeme na konci válce šrouby.

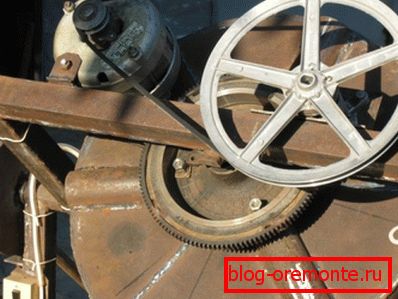

• Do rámu svařujeme dvě silné ložiska, kterými prochází hřídel z příruby k řemenici, ke kterému bude krutý moment přenášen pomocí řemenového pohonu.

• Pro zjednodušení konstrukce nakloněného mechanismu může být rám vyroben z kolečka s rukojetí, jako je kolečko, takže konstrukce může být v případě potřeby zaklepána a připravený roztok je vyhozen.

Napájecí zdroje

Prefabrikované betonové míchače jsou zpravidla konstruovány pro třífázové napájení. To způsobuje nepříjemnost, pokud je na staveništi dodáván pravidelný zdroj energie. Protože používáme motor z domácí pračky jako elektrický pohon, používáme obvyklé připojení.

Důležité: Pro plný provoz zařízení doporučujeme zajistit spolehlivý pevný kryt, který lze použít k zakrytí spínačů a dalších zařízení, do kterých je dodávána elektřina.

Závěr

Nyní víte, jaké uzly se z domácích betonových směšovačů skládá z sudů a jak je vyrobit sami. Více užitečných a informativních informací naleznete v tomto článku.
