Samonasávací betonový mixér - je to možné? vlastní montáž a

Každý stavitel bude schopen říci, že příprava roztoku ručně v libovolné kapacitě za použití lopaty nebo sekáče je extrémně obtížná, zvláště když je to velmi potřebné, takže betonový mixér, sestavený s vlastními rukama, může být alternativou k ruční práci a montáži. Samozřejmě, mechanismus řemeslné výroby by se měl příznivě lišit v hodnotě, jinak to nemá smysl - je jednodušší ji pronajmout nebo koupit v obchodě.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Udělejte to sami

Co potřebujeme

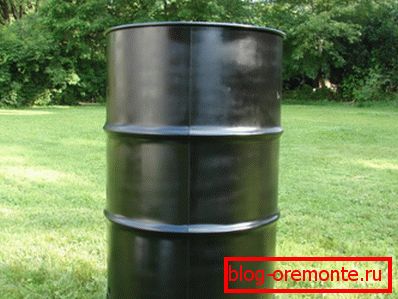

• Za prvé, aby jsme s vlastním rukama vyrobili betonovou míchačku, budeme potřebovat nádrž, a pokud to bude možné, stará kovová hlaveň se bude hodit, pokud není zrezivělý. Nicméně, i když tam jsou mechanické poškození, pak je třeba opravit, svařováním plechové náplasti tam nebo pomocí tohoto místa pro nakládací a vykládací otvor. Počáteční obsah takové nádrže nezáleží na tom, protože vůně v tomto případě není překážkou, zejména proto, že bude erodovat v několika dávkách.
• Budete také potřebovat kus kovové trubky o průměru 40-50 mm, stejně jako příruby, ale zde je trochu komplikovanější. Nicméně i když jejich cena v obchodě není příliš vysoká, je lepší hledat takové díly doma - je velmi pravděpodobné, že budou nalezeny mezi starými auto díly a budete potřebovat pouze upravit je na požadovanou velikost. Kromě toho budete potřebovat hladké kování pro boční část o rozměrech 14-16 mm, jiný kovový profil nosného systému (úhel, kanál, čtvercová trubka a podobně - vše, co existuje v domácnosti), stejně jako šrouby a matice pro upevnění.

Poznámka: Takové prvky pro montáž není nutné hledat ve vaší garáži - často se nacházejí v místech dodávek kovového šrotu nebo se prostě ptáte od sousedů.

Začínáme

Především budeme přepracovávat (v případě potřeby opravovat) sudy, které máme, a musíme najít centrum na obou koncových krytech nebo na dně. Bude to poměrně jednoduché - zakryjte konec celým papírem a přesuňte ho po okraji hlaveň (jako by se bouchlo těsnění). Poté výsledný kulatý plech sklopte do poloviny a ve dvou směrech označte průměr - průsečík průměrových čar bude přesně uprostřed.

V těchto místech je třeba upevnit příruby, nejdříve však dělají otvory pro hřídel pomocí šroubů, pro tento účel použijte šrouby o průměru nejméně 8 mm - zatížení bude vážné.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Pro zavírání byste měli použít roh, který je přitlačován k šroubům, ale nejlepší způsob, jak to udělat, je použít uzamykací západky karabin, pokud jsou v domácnosti, to je velmi výhodné.

Nyní se obrátíme k upevnění příruby - budou potřebovat 4 kusy - 2 na každém konci, uvnitř i venku. Můžeme předpokládat, že jde o povinnou instrukci - skutečnost je, že sudy jsou vyrobeny z tenké plechové oceli, která jednoduše nesnese zatížení, pokud je příruba upevněna šrouby přímo na dno, ale pokud držíte plech na obou stranách, bude odolat zatížení budou rozděleny rovnoměrně.

Vytvoříte hřídel z trubky, která byla předem nastavena, zkuste se ujistit, že vnitřní průměr přírub se shoduje s vnějším průměrem hřídele, to znamená s trubkou a spárou spáru.

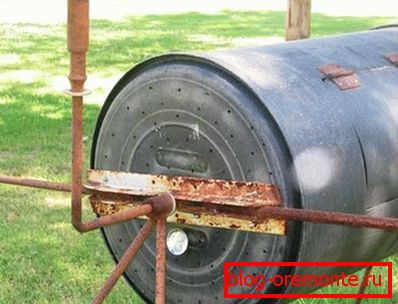

Připojíte páku k hřídeli - k tomu můžete použít hrubý kovový pás nebo kus výztuže s průřezem 14-16 mm a můžete vyrobit rukojeť z téže výztuže (ale jistě hladké stěny) a pro pohodlí otáčení, můžete dát potrubí na rukojeti mírně větší průměr.

Je třeba poznamenat, že betonový mixér z baňky s vlastními rukama se provádí na stejném principu.

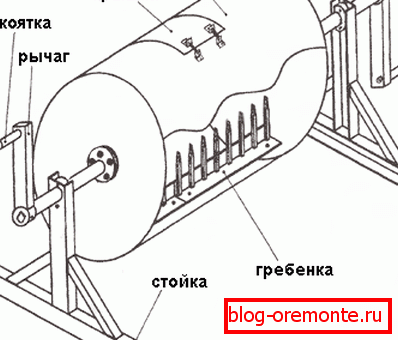

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Kolíky jsou nejlépe naostřené tak, aby roztok z nich volně proudil, neformoval růst a uspořádal je ve vzdálenosti 50 mm od sebe navzájem a svařil do rohu, pokud je kulatý nebo šroubovaný, pokud je čtvercový. Vzhledem k tomu, že roh po celou délku válce bude velmi nepohodlný pro montáž, pak každý z hřebenů je nejlépe rozřezán na dvě části, připevňující ke stěně šrouby o průměru 6 až 8 mm.

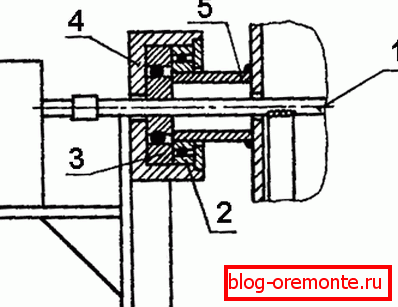

Lůžko může být sestaveno z nejrůznějšího profilu, což je hlavní podmínka, že se ukázalo, že je dostatečně silné - všechno se zde hodí - roh, kanál, profilová trubka a dokonce i tlustá kování. Bude samozřejmě velmi dobré, pokud najdete vhodné hřídele pro hřídel, namontujte je a zajistěte je, a na sedlo postele namontujte sedlo tak, aby mohlo být hlavně odstraněno, ale současně to zajistí volné otáčení.

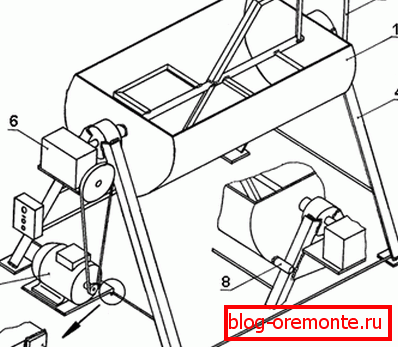

Podle velmi podobného schématu můžete instalovat převodovku pro betonovou míchačku - s vlastními rukama sestavenými elektrickým pohonem z motoru běžícího od 220V - pokud se to vše nachází ve vaší garáži, takové zařízení bude velmi výhodné. Ale neměli bychom zapomenout, že vaším cílem je sestavit levnou a praktickou jednotku - jinak je lepší si pronajmout betonový mixér.

Poznámka: Pokud se stále rozhodnete použít elektrický pohon, je nejlepší použít 2,2 kW jednofázový motor, přibližně 1500 ot / min, i když tento parametr není kritický, protože se řídí průměry řemenic. Také nezapomeňte, že čím jednodušší je design, tím jednodušší bude opravit betonový mixér vlastními rukama.

Závěr

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Úspěšná montáž!
