Označení betonu a výrobků z něj: naučíme se číst symboly

Dešifrování značení betonu, stejně jako výrobků na něm založených, je velmi důležité pro ty, kteří chtějí samostatně stavět. Rozumět všem komplikacím nomenklatury je přinejmenším proto, že tímto způsobem ušetříme čas na výběr vhodných materiálů a snížíme riziko nákupu toho, co potřebujeme.

V našem článku vám poskytneme informace o nejběžnějším zápisu, jakož i řadu tipů týkajících se používání určitých materiálů.

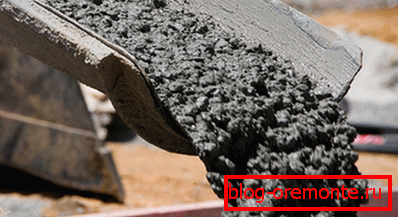

Pro různé úkoly jsou potřeba různé úkoly.

Beton a jeho typy

Materiál

Samotný beton, který se používá k řešení celé řady technických problémů, se vyznačuje dvěma ukazateli - značkou nebo třídou. Oba tyto indikátory jsou vzájemně závislé, a proto mohou být použity paralelně. Chcete-li se pohybovat v různých materiálech, stojí za to studovat základní principy, na kterých je gradace postavena.

Čím vyšší je známka, tím silnější je konečný produkt

Značka je ukazatel, který odpovídá průměrné hodnotě pevnosti v tlaku v betonu vyjádřené v kgf / cm2.

Dávejte pozor! Značka se vypočítá pro materiál, který se za optimálních podmínek vytvrdil po dobu 28 dnů.

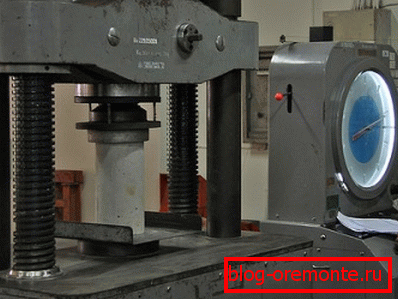

Zkouška pevnosti

Betony různých stupňů podle GOST jsou označeny indexy od M50 do M1000. Příklady použití nejběžnějších typů jsou uvedeny v následující tabulce:

Materiál Vlastnosti použití
M100 Používá se jako zakládání základových prací: nalije se na podklady pro jejich vyrovnání a přípravu pro pokládku základní vrstvy.
M200 Jedna z nejčastěji používaných značek. Používá se pro plnění podlah a potěrů, při zakládání základů, dlažeb, pokládacích kolejnic atd. Také na základě tohoto materiálu jsou odlité výrobky, jako jsou lehce naložené schody, překlady, vzpěry.
M250 Rozliší se na vyšší odolnost než předchozí verze. Používá se pro tvorbu kapitálových základen monolitického typu, stejně jako pro výrobu podlahových desek, které mají nízkou provozní zátěž.
M350 При производстве железобетонных изделий инструкция рекомендует использовать именно эту марку. Из бетона M350 отливают плиты, перемычки, балки, сваи, элементы дорожного покрытия и т.д.
M400 a M450 Tento materiál je charakterizován nejvyšší pevností. Zabývá se konstrukcí hydraulických konstrukcí, podpěr, sloupů a dalších konstrukcí, které mají zvýšené zatížení.
M500 (někdy M550) Nejvíce odolná směs těch, které se používají v masové výstavbě. Hlavním účelem je konstrukce podpěr a stěn se zvýšenou náročností na spolehlivost. Po ztuhnutí je prakticky nemožné zpracovat, v případě potřeby se používá pouze řezání železobetonu s diamantovými kruhy.

Jak můžete vidět, různé materiály jsou poměrně velké. Mělo by se také poznamenat, že konkrétní by měl být vybrán v přísném souladu s úkolem, protože cena různých značek se značně liší.

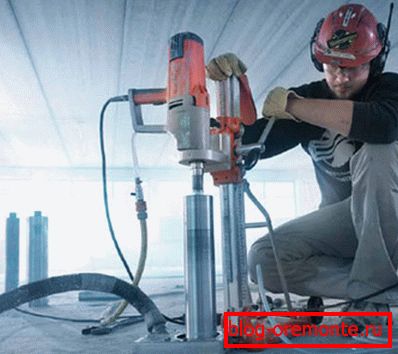

Diamantové vrtací otvory v betonu - jediné východisko pro kvalitní základy

Třída materiálu

Параллельно с маркой используется также обозначение класса бетона (читайте также статью «Антисептик для бетона: особенности выбора и применения»).

Třída je charakteristická pevností materiálu, která je vybavena pravděpodobností nejméně 95%. Například materiál označený indexem B20 musí odolat zatížení 20 MPa.

Jak jsme poznamenali výše, značka a třída souvisejí.

Pokud chcete přenést jeden ukazatel na jiný s vlastními rukama, měli byste použít následující vzorec:

B = (M * 0,79) / 10, kde:

  • B - materiálová třída.
  • M - značka betonu.

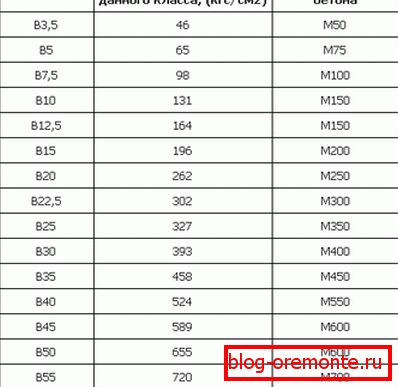

Pro větší pohodlí byla vyvinuta tabulka, která označuje shodu třídy cementu a nejbližšího stupně. Fragment této tabulky s nejčastěji používanými druhy je uveden níže.

Odpovídající známky a známky

Výrobky z železobetonu a jejich nomenklatura

Kromě samotného betonu jsou také označeny výrobky, které jsou na něm založeny.

Nejčastěji se pro jejich označení používají alfanumerické indexy:

  • Kombinace dvou nebo tří písmen označuje typ produktu a jeho konfiguraci.
  • Čísla zobrazují lineární rozměry objektu: délka, šířka (někdy úsek) a výška. Nejčastěji používané hodnoty jsou v desítkách - například se provádí značení železobetonových pilířů.

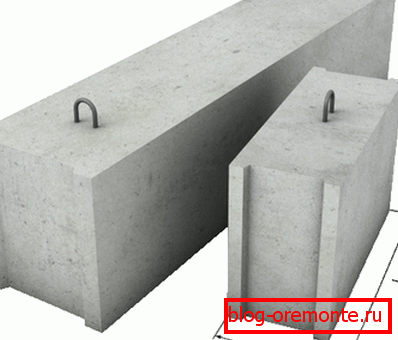

Celkové rozměry výrobků
  • Desky desek jsou trochu jiné. Kromě jejich lineárních rozměrů udávají vypočítané zatížení výrobku v tunách.
  • Označení železobetonových překladů má také několik rozdílů. Vedle lineárních rozměrů označení také označuje přípustné zatížení části a před uvedením písmen digitální index, který zobrazuje typ průřezu.

Dávejte pozor! Je-li jeřáb používán k přepravě propojky, je velmi důležité, aby na každém produktu byly smyčky. Důkazem toho je index písmen "P", který je umístěn za číselnými označeními.

Hlavní typy produktů, jejich indexy a charakteristiky jsou uvedeny v následující tabulce:

Skupina výrobků Hlavní odrůdy a jejich označování
Podkladové bloky · Solid - FBS · S vypínačem pro propojky nebo komunikace - FBV.

· S dutinami ve spodní části - FWP.

Piloty · Čtvercová pevná látka - C. · čtvercová dutina - SP.

· Kolo - SK.

· Pilířová skořepina - SE.

Podlahové desky · Překrývání tunelů a kanálů - PT · plochý - TAP.

· Závit - PPP.

· Lehká - PBO.

Silniční desky · Standard - PDP · Napnutá - PDN.

· Vlnitý - PDG.

· Letiště s povrchovou vlnou - PAG.

· Pro trvalé komunikace - 1P.

· Pro dočasné chodníky - 2P.

Jumpery · Fasáda - PF · Pásky ve tvaru písmene L - PG.

· Squared - PB.

· Desky - PP.

Samozřejmě zde jsou informace pouze o nejběžnějších produktech a jejich hlavních typech. Nomenklatura železobetonových konstrukcí je velmi rozsáhlá a proto před zahájením práce byste měli pečlivě prostudovat celý dostupný rozsah.

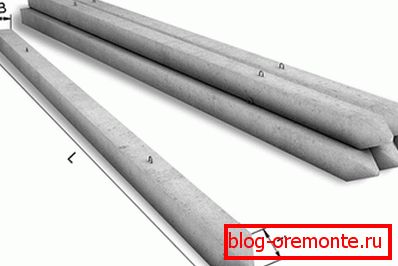

Fotografie čtvercových piloty (v tomto případě C50.30-6).

Závěr

Приведенная выше маркировка железобетонных изделий, а также информация о марках и классах растворов, применяемых в строительстве, являются весьма полезными для начинающего строителя. И даже если вы не планируете проектировать сооружение сами, полученные знания помогут вам проконтролировать работу нанятых специалистов (см.также статью «Удобоукладываемость бетонной смеси: нормативные документы, марки, методы испытаний»).

Takže byste měli pečlivě prozkoumat všechna data, která jsou prezentována, stejně jako video v tomto článku.
