Míchačka s nuceným účinkem: typy betonových míchadel, hlavní

Betonový mixér je důležitým prvkem při provádění jakýchkoliv stavebních prací, protože umožňuje nejen ušetřit čas a úsilí při přípravě malty, ale také zlepšit kvalitu betonu. Je pravda, že každý si nemůže dovolit koupit takovou jednotku, protože cena dobrých betonových míchadel je poměrně vysoká. Můžete však ušetřit peníze a dělat sami.

Dále se podíváme na nejčastější konstrukce betonových míchaček s nuceným pohybem a podrobně zvážíme, jak je můžete udělat sami.

Typy míchačů betonu

K dnešnímu dni nemůže být bez stavebních směšovačů provedena žádná konstrukce, protože fyzicky je velmi těžké míchat maltu z cementu, písku a sutiny vlastním rukama. Proto není překvapující, že tento proces byl již dlouho automatizován.

Musím říct, že na stavbách můžete vidět různé návrhy betonových míchadel.

Nicméně jsou všechny podmíněně rozděleny do dvou typů:

• Gravitační akce;
• Nucená akce.

Nyní zvažte vlastnosti každého druhu.

Míchačka betonu typu Gravity

Princip činnosti gravitačního přístroje spočívá v tom, že směs se umístí do speciálního bubnu, který se otáčí. V tomto případě se roztok otáčí a odděluje se od stěn pod gravitační silou. Na stěnách bubnu se nacházejí čepelky, které zlepšují kvalitu šarže a také neumožňují, aby se roztok držel.

Tento typ betonových míchadel je dobrý, protože je možné je použít k míchání nejen betonových malt, ale i jiných typů kapalných a suchých směsí.

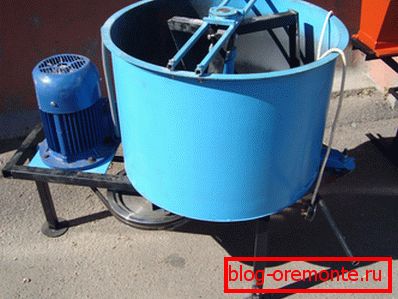

Míchačka betonového typu

Hlavním rozdílem tohoto typu zařízení je, že buben v nich zůstává stacionární a dochází k míchání v důsledku otáčení lopatek. Takové míchačky betonu lze použít při míchání jakéhokoliv typu betonových směsí.

Ani nejmocnější směšovač tohoto typu není schopen produkovat 0,1-0,45 krychlových metrů roztoku za pět minut práce. Navíc bude beton homogennější než směs vyrobená v jiných typech strojů. Výkon závisí převážně na objemu bubnu a na konstrukci lopatek.

Výroba betonových směšovačů

Hlavní konstrukční detaily

Nucené betonové mixér je vyroben z několika základních komponent:

• Motor;
• Převodovka;
• Babička na 200 l;
• Vala;
• Čepele;
• Rámy
• Ložiska.

Navíc, abyste shromažďovali všechny detaily v jedné struktuře, potřebujete následující nástroje:

• Bulharština;
• Vrták;
• Svařovací stroj.

Příprava

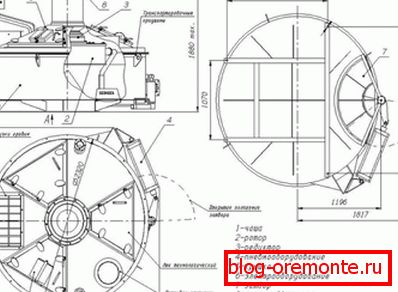

Před zahájením práce byste měli připravit výkresy betonové míchačky s nuceným účinkem. To vám trochu usnadní práci a zároveň vám umožní vyhnout se chybám a změnám.

Musím říci, že existují různé návrhy takových jednotek a nejprve se liší v umístění bubnu. Může to být:

Výkresy betonové míchačky s nuceným použitím mohou být provedeny nezávisle při pohledu na hotové konstrukce nebo na internetu.

Montáž směšovače s vodorovným uspořádáním bubnu

Nyní se podíváme na to, jak bude mít nucený betonový mixér s horizontální nádrží:

• Prvním krokem je sestavení rámu, proto můžete použít kovové rohy. Nejjednodušší je vytvořit dva identické trojúhelníky. Rohy jsou propojeny svařováním.

Vzhledem k tomu, že konstrukce bude poměrně těžká, můžete na jedné straně vytvořit osu s koly. V tomto případě by měl být jeden rámový trojúhelník menší než druhý. Jeho velikost je zvolena v závislosti na poloměru kola.

• Dále na jedné straně trojúhelníku je nutné svařovat plošinu pro montáž převodovky.
• Následně je k rámu připevněna náprava s dvěma konzolami, které jsou přivařeny k převodovce.

• Potom se boční stěna válce odřízne, aby se naviják naložil, a poté se namontoval na rám. Buben může být pevně připevněn svařováním nebo otáčením kolem osy pro snadné vyložení hotové směsi. V tomto případě je návrh složitější, kromě toho je nutné zajistit fixaci bubnu během provozu směšovače.
• Dále ve spodní části rámu je provedena platforma pro motor a jednotka je nainstalována.. Montáž motoru se nejlépe provádí šroubováním.
• Poté jsou čepele svařeny na osu směšovače, čímž se roztok rozmíchá.
• Na konci práce by měla být převodovka připojena k motoru pomocí pásu, který pohání pohon.. Za tímto účelem musí být řemenice obou mechanismů umístěny ve stejné svislé rovině.

Tip! Pro výrobu rámu můžete použít rohy staré postele.

Nyní je hotový betonový mixér s nuceným akcím připraven, zbývá jen kontrolovat ho v práci.

Tip! Při výrobě takového mixéru můžete provádět rukojeť, která umožní mechanické otáčení osy. Díky tomu bude možné použít betonový mixér i při absenci elektrické energie. Koneckonců je mnohem snazší otáčet rukojetí než hnětení betonového roztoku lopatou.

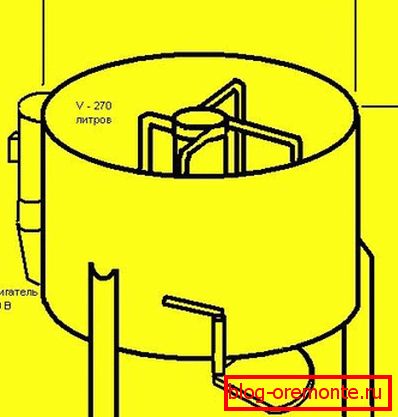

Montáž betonového mixéru s vertikálním uspořádáním bubnu

Konstrukce zařízení tohoto typu se výrazně liší od výše popsaného zařízení.

Chcete-li vytvořit podobný násilný betonový mixér s vlastními rukama, musíte provést následující kroky:

• Prvním krokem je vystřihnout dno hlaveň a řezat hrdlo tak, aby vznikl otvor pro osu.
• Vedle hlavně musí být svařeny čtyři rohy pro vytvoření podpěry. Spodní část "nohou" posílila propojky, které budou sloužit jako základ pro platformu motoru a převodovky.

• Poté je třeba nainstalovat hřídel do nádrže a provést systém jejího upevnění. Výsledkem je, že hřídel musí být pevně upevněna nejméně ve dvou bodech. Například v hlavě je možné vytvořit ložisko, které drží osu.
• Vedle hřídele je třeba svařit nože, což zajišťuje míchání roztoku.
• Poté je třeba v dolní části vytvořit platformu pro instalaci zbývajících mechanismů.
• Dalším krokem je instalace převodovky a motoru, po níž je pás kladen na řemenice, která pohání pohon. Při instalaci motoru je žádoucí poskytnout systém pro nastavení tahu řemenu.

Tip! Při provádění betonových prací je třeba dbát nejen na betonový mixér, ale i na nástroje pro další zpracování materiálu. Nejčastěji se jedná o řezání železobetonu s diamantovými kruhy a diamantové vrtání otvorů v betonu.

Tady možná všechny hlavní body výroby míchaček betonu. Jeho produktivita samozřejmě nebude tak vysoká jako u předem vyráběných strojů, které během prvních 20 sekund vyvolávají řešení připravenosti asi 80 procent, ale je to dostačující pro soukromé stavební práce. Dále je možné s ní kombinovat betonový roztok se sutinami a bez hrubého plniva.

Závěr

S nejmenšími zkušenostmi s kovem a svařovacím strojem je zcela možné, abyste si vyrobili betonový míchač. Samozřejmě jsme zvažovali pouze hlavní body výroby struktury, takže než začnete pracovat, měli byste zvážit všechny technické aspekty do nejmenších detailů nebo použít hotové výkresy.

Výsledkem této práce budou významné úspory a současně zjednodušení konstrukčního procesu. Z videa v tomto článku můžete získat další informace k tomuto tématu.
