Koncept a charakteristika čerpání betonu

Většina stavebních firem používá čerpadla na beton. S jejich pomocí je směs transportována pro výrobu základů, různých monolitických struktur v co nejkratším čase. V tomto článku budou uvedeny a přezkoumány přístroje instalované na vozíku, například u betonových čerpadel.

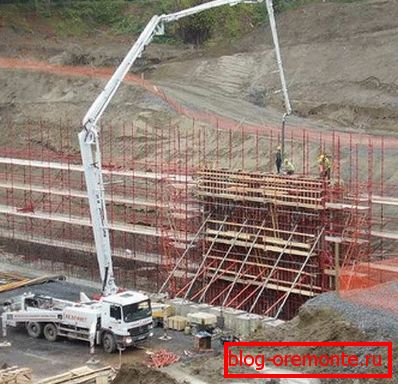

Na fotografii - dodání řešení přímo na staveništi.

Jak to funguje

Hlavním účelem tohoto zařízení je dodávka pro nalévání hotového betonového roztoku ve vodorovném nebo svislém směru se sklonem přívodního kužele v rozmezí 60-120 mm. Na podvozku zaveďte čerpadlo na beton, pohon je hydraulický.

Zde umístěný výložník se skládá z několika výkyvně spojených úseků a betonového potrubí, kterým prochází betonový roztok, který se mísí v určitých poměrech. Obvykle to nedělají ručně, ale jsou centrálně přeneseny z továrny na místo určené stavebním záměrem nebo provedené na místě pomocí mini betonárny.

Dávejte pozor! Zařízení nelze použít k výrobě roztoku, instalace ho pouze čerpá z jednoho místa do druhého, usnadňuje a zrychluje konstrukční proces.

Čerpadlo namontované na vozidle s prodlouženým ramenem

Příslušenství

Konstrukce čerpadla na beton má několik prvků, s kterými pracuje a dopravuje hotovou směs.

Hlavní komponenty jsou:

  • betonové přepravní válce;
  • gidrocilindry;
  • skupina pístů;
  • přijímací nálev;
  • konkrétní potrubí.

Pomocí hydraulických válců se v určitém intervalu pohybují písty dopravních válců z betonu. Pokyn je jednoduchý, během tohoto procesu je zachycena hotová malta, která je v tomto okamžiku v přijímací nálevce, a je přenášena do potrubí v souladu s pracovní dobou.

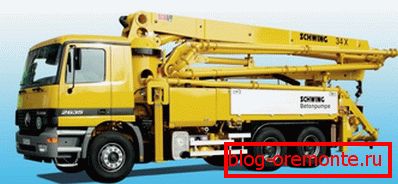

Čerpadlo na beton se sklopeným výložníkem

Vlastnosti

Níže uvádíme technická charakteristika čerpadla betonu:

  1. Pomocí hydraulického pohonu se roztok volně pohybuje přes betonovou trať, navíc pohon slouží k několika úkolům - nastavuje se kapacita a pracovní tlak, díky čemuž všechny jednotky a mechanismy pracují v poměrně jemném režimu.
  2. Čerpadla na beton, která mají hydraulický pohon a dvoupístový motor, zajišťují rychlost posuvu roztoku od 5 m3/ s до 65 м3/ s.
  3. Maximální vzdálenost krmení různých druhů betonu není větší než 400 m ve vodorovném směru a ve svislé poloze není větší než 80 m.

Pro výpočet výkonu se používá následující vzorec: Pt = I • A • kH • n • 3600, kde:

  • I - zdvih pístu (m);
  • A - část pístu (m);
  • kN je koeficient plnění roztokem transportního válec betonu (0,8-0,9);
  • n je počet dvojitého zdvihu pístu.

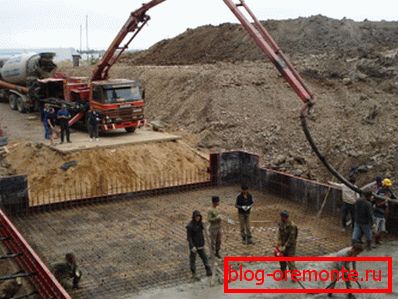

Vizuální znázornění procesu nalévání základny pomocí mobilní jednotky

Jedním z hlavních rysů tohoto modelu je vedle mobility i jeho výkon, který je určen parametry betonové trubky a výložníku. Je třeba říci, že náklady na výstavbu se značně zvýší, v tomto případě se kompenzují rychlostí a úsporami pracovních zdrojů.

Distribuční rameno na standardním vybavení se skládá ze tří částí, které jsou spojeny kloubovými spoji. Je umístěn na otočném mechanismu namontovaném na podvozku a podepřen pomocí rámu. Otočí 360 ,? a její pracovní délka nesmí přesáhnout 19 m.

Zařízení pracuje v teplotním rozsahu od -5 ° C do +40 ° C. Jeho výkon je měřen v kW a závisí na modelu.

Druhy

Čerpadlo automobilového betonu se nazývá speciální zařízení určené pro čerpání betonu. Na rozdíl od stacionárního čerpadla na beton je instalován na mobilním podvozku, takže je možné dodat hotové řešení přímo na pracoviště.

Taková doprava snižuje výkon čerpadla, ale umožňuje efektivnější využití. Všechny typy automatických čerpadel nejsou schopné přenášet velké objemy roztoku.

Upozornění: neměli byste se s takovým problémem zaměřit, protože mnoho stavebních projektů nepotřebuje zařízení s vysokým výkonem.

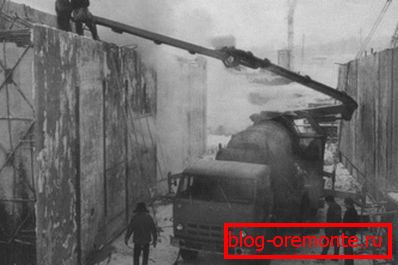

Výroba při teplotách pod nulou

V současné době jsou typy betonových čerpadel rozděleny do skupin podle počtu čerpaných betonů za hodinu:

do 60 m3/ hodina Konvenční instalace zajišťuje optimální a správné použití.
do 200 m3/ s Některé typy čerpadel na beton mají vyšší míru. Je třeba poznamenat, že tato data byla získána při práci s ideálním řešením a bez luffingu šipky.

Ve stavebním průmyslu existují i ​​další klasifikace, podle nichž se rozděluje odrůdy čerpadel pro automobilovou betonu.

Například pokud jde o rozměry nebo, je-li to možné, rozšíření šipky:

  1. Pokud analyzujeme aktuální modely instalací, poslední parametr se pohybuje v rozmezí 22-64 m.
  2. Pro složité objekty, které není možné upravit, použijte jednotky s vyššími sazbami.

Také jeden z důležitých faktorů je považován za výšku, na kterou je možné posunout výložník.

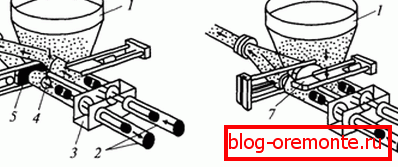

Princip fungování pístních válečků

Tip: při výpočtu je třeba mít na paměti, že čím větší je výška, tím silnější musí být motor čerpadla.

Závisí to na skutečnosti, že gravitace brání řádné instalaci na vyšší úrovni stavby, proto pro vysoce kvalitní konstrukci vysokých budov je nutné použít výkonné motory.

Závěr

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

Video v tomto článku vám pomůže najít další informace o tomto tématu.
