Kolik kostiček řeziva potřebujete pro dům 6x6: konstrukční

Kolik krychlí dřeva potřebujete pro dům 6x6? Jak se vypočítá objem stěn? Jaký by měl být průřez baru? Pokusme se vzpomenout na paměťové metody pro řešení jednoduchých matematických problémů.

Tloušťka stěny

Uveďme, že se omezíme na výpočet množství materiálu pro konstrukci vnějších zdí. Proč Jen proto, že neexistuje univerzální metoda pro výpočet materiálu pro vaznový systém a podlahy: počet nosníků je určen podle projektu; ve stěnách dřevo nesouhlasí s libovolnými mezerami, ale úzce (také se dozvíte, jak určit, kolik kusů je v kostkovaném paprsku 100x150).

Takže, jaká by měla být tloušťka stěn?

Je určen dvěma parametry:

1. Požadavky na tepelný odpor. To na druhé straně závisí na oblasti výstavby.
2. Tepelná vodivost dřeva a za přítomnosti dodatečné izolace izolačního materiálu.

Referenční data

Чтобы выполнить расчеты, нам придется зарыться в справочники. Пойдем навстречу читателю и предоставим в его распоряжение ряд данных. Начнем с предписаний СНиП 23-02-2003  «Тепловая защита зданий» для разных климатических зон.

Odolnost proti přenosu tepla stěny je měřena v m2 * C / W a pro různé města má následující hodnoty:

• Arkhangelsk - 3,57.
• Bryansk - 3.03.
• Vladivostok - 3.14.
• Vologda - 3,38.
• Kaliningrad - 2,72.
• Kostroma - 3,32.
• Kursk - 2.99.
• Leningradská oblast - 3.1.
• Magadan - 4,47.

• Moskva - 3.16.
• Murmansk - 3,69.
• Nalčik - 2,61.
• Perm - 3,49.
• Petropavlovsk - Kamchatský - 3.40.
• Stavropol - 2,57.
• Soči - 1,83.
• Khabarovsk - 3,56.
• Jaroslavl - 3.07.

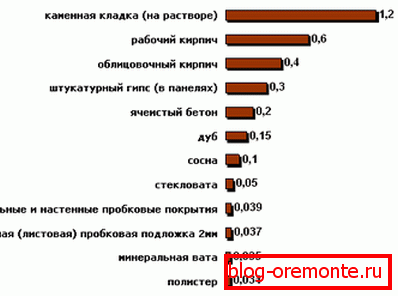

Něco chybí, ne? Oh ano: informace o tepelné vodivosti stavebních materiálů.

Долго искать не нужно: сведения можно найти в приложении «Д» к тому же СНиП:

• Tepelná vodivost smrku přes vlákna (to je směr výměníku tepla v dřevěné stěně) je 0,09 W / m * C.
• Pokud je lehký smrk nahrazen hustým a masivním dubem, tepelná vodivost se překvapivě zvýší a dosáhne hodnoty 0,10 W / m * s.
• Hustota polystyrenu 25 kg / m3 (nejčastěji se používá pro venkovní izolaci - 0,029).
• Minerální vlna o hustotě 100 kg / m3 - 0,044 W / m * S, o hustotě 50 kg / m3 - 0,035.

Výpočet

Chcete-li zjistit tloušťku stěny z masivního dřeva odpovídající požadovanému stupni ohřevu, vynásobte požadovaný tepelný odpor tepelnou vodivostí materiálu. Takže pro Khabarovsk při stavbě domu s vlastními rukama bude nutné koupit smrkové dřevo o tloušťce nejméně 3,56 x 0,09 = 0,3204 metrů nebo 32 cm.

Maximální průřez vyráběného dřeva je však omezen na 240 milimetrů. Máme problémy!

Kromě neschopnosti postavit příliš husté zdi z dřeva, stojí za to zvážit vlastní výdaje: čím větší je průřez řeziva, tím vyšší je cena za čtvereční metr stěny. Co dělat

Instrukce je jednoduchá:

1. Stavíme zdi, která se nezaostří na kvalitu tepelné izolace, ale na sílu.
2. Provádíme jeho vnější oteplování.

Pokud ve výše uvedeném příkladu máme smrkové dřevo o průřezu 150x150, potom se snadno vypočítá, tepelný odpor stěny se bude rovnat 0,15 m / 0,09 W / m * C = 1,67 m2 * C / W.

Ale to trvá 3,56! Proto odolnost proti přenášení tepla 3,56-1,67 = 1,89 bude zajišťovat izolaci - minerální vlnu.

Při hustotě 50 kg / m3 bude její minimální tloušťka 1,89 * 0,035 = 0,06155 metrů. V praxi můžete použít desky o deseti centimetrech.

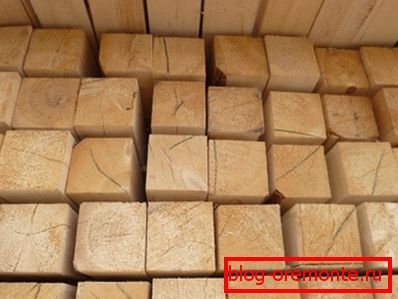

Velikost baru

Takže jsme zjistili dvě věci:

1. Není náročné vypočítat požadovanou tloušťku stěny, ale výsledek nebude vždy uspokojivý.
2. To však nevyvolává problémy: nedostatek tloušťky stěny může být kompenzován vnější izolací.

Nyní se vráťme k začátku článku a snažíme se zjistit, kolik bar je potřebný pro dům 6 až 6. Vyřešíme problém návrhu ve dvou verzích.

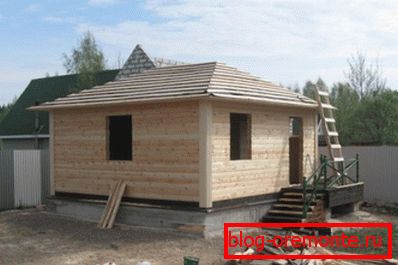

Koupelna

Kolik krychlí dřeva potřebujete pro vanu 6x6, pokud:

• Používáme pro konstrukci dřevěného profilu 200x200, což umožňuje bez izolace.
• Výška zdí je 2,5 metrů.
• Na vnějších stěnách jsou dveře o rozměrech 80x200 cm a okénko: dvě 60x80 cm v čekárně a 30x40 v parní místnosti.

Zvažujeme:

1. Celková délka stěn je 6 x 4 = 24 metrů.
2. Celková plocha oken a dveří je (0,8x2) + 2x (0,6 * 0,8) + (0,3x0,4) = 1,6 + 0,96 + 0,12 = 2,68 m2.
3. Plocha stěn mínus otvory je 24 x 2,5 - 2,68 = 57,32 m2.
4. Objem stěn o tloušťce 0,2 metrů je 57,32 x 0,2 = 11,464 m3.

Změna: materiál je vždy zakoupen s minimem 15 procent. Výjimečně připravené domokomplekty.

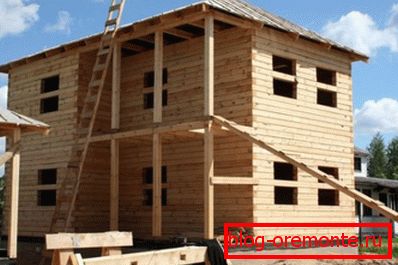

Dům

Nyní zkomplikujeme výpočet. Kolik dřeva potřebujete pro dům 6x6, pokud má 2 podlaží 3 metry, 2 dveře o rozměrech 90x200 cm a 12 oken: 5 o rozměrech 120x140 cm a 7 o rozměrech 120x180 cm?

Budeme pokračovat v používání dřevěného profilu o průměru 15 centimetrů.

1. Délka stěn je podobná předchozímu příkladu - 24 metrů.
2. Plocha všech otvorů je 2x (0,9x2) + 5x (1,2x1,4) + 7x (1,2x1,8) = 3,6 + 8,4 + 15,12 = 27,12 m2.
3. Plocha stěn mínus otvory je 24 x (3x2) - 27,12 = 116,88 m2.
4. Objem o tloušťce 150 mm činí 116,88 x 0,15 = 17,532 m3.

Užitečné: hustota suchého dřeva je přibližně 0,5 t / m3. Při znalosti objemu stěn je snadné zhruba odhadnout jejich hmotnost. Celková zátěž na základě vyváženého stavitelského domu (s výjimkou životaschopných schémat, jako jsou železobetonové podlahy na stěnách stěn) je přibližně dvojnásobkem hmotnosti vnějších stěn.

Závěr

Doufáme, že čtenář byl spokojen s duševním návratem do školy (přečtěte si také článek Projekty 6x6 barového domu - skutečné nápady pro stavbu vašeho domu). Jako vždy video v tomto článku doplní toto téma se zajímavými informacemi.

Úspěchy ve výstavbě!
