Jak vypočítat, kolik dřeva potřebujete na dům: stavební

Tento článek je věnován řešení praktických problémů výpočtu některých parametrů budoucí chaty. Jak vypočítat, kolik dřeva potřebujete doma? Jak vypočítat zatížení nadace? Tyto otázky nevyhnutelně vznikají během procesu výstavby.

Budeme se snažit najít odpovědi.

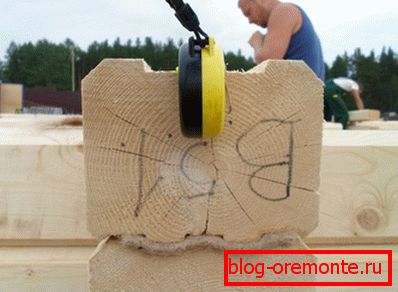

Stavba začíná výpočty a měření.

Hlasitost a sekce

Jak vypočítat množství dřeva doma?

Budeme muset úkol rozdělit na několik komponent:

  • Výpočet počtu podlahových a stropních nosníků trámů.

Mělo by se ujasnit, že podlaha v prvním patře nemusí být nutně položena na dřevěné trámy. Monolitická deska je drahé, ale pozoruhodné řešení pro nestabilní půdy.

  • Výpočet vazného systému. Okamžitě provést rezervaci: jeho zařízení se může značně lišit v závislosti na tvaru střechy. Zvažujeme jednu z nejjednodušších možností.
  • Vypočítejte množství materiálu pro vnější stěny.
  • Odhad množství dřeva pro vnitřní oddíly. Poznámka: nejčastěji jde o rámovou strukturu; příčky postavené z profilovaného dřeva uvnitř domu jsou vyžadovány pouze v případě, že nosníky potřebují další podporu.

V tomto pořadí se posuneme kupředu.

Nosníky

Типичная толщина половых и потолочных балок - 100х150 миллиметров при шаге между ними 0,8 - 1 метр. Nosníky врезаются в венцы в вертикальном положении: в этом случае обеспечивается их максимальная жесткость по отношению к направленной по вектору гравитации нагрузке.

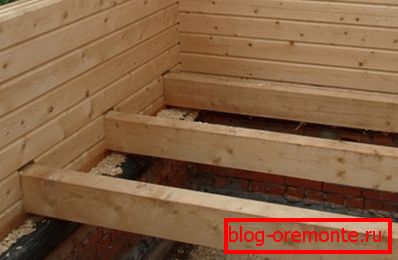

Nosníky пола врезаны в первый венец.

Jak vypočítat počet nosníků a jejich celkovou délku?

  1. Množství pro každé překrytí je určeno prostým dělením délky domu krokem mezi nosníky a odečtením jednoho. Takže u domu o rozměrech 6x10 metrů s krokem mezi nosníky o rozměrech 90 cm budete potřebovat 10 / 0.9 - 1 = 10 paprsků.
  2. S délkou nosníku 6 metrů (která se shoduje se standardní délkou nosníku) budete potřebovat 6 x 10 = 60 lineárních metrů.

Nicméně, řezivo se prodává zpravidla v kubických metrech. Jak vypočítat kostky dřeva, vědět jeho část a délku? Jednoduše jednoduché: vynásobte je tím, že nejprve převedete všechny hodnoty na metry. V našem případě pro materiál o průřezu 100x150 mm je objem 60 metrů dlouhý 0,1 * 0,15 * 60 = 0,9 m3.

Rafters

Jak vypočítat dřevo v kostech, potřebné pro výrobu vaznicového systému? Jak již bylo řečeno, považujeme nejjednodušší řešení: rovnou střechu štítu.

Sklon střechy se předpokládá na 45 stupňů; krokové krokve - 60 centimetrů; jejich materiálem je tyč s průřezem 50 x 150 milimetrů.

Kapitán Obviousness naznačuje: čím častěji jsou krokve, tím menší je jejich část pod konstantním zatížením. Mimochodem, o zatížení: s nárůstem svahu střechy se snižuje maximální hmotnost sněhu, který se může hromadit na střeše, ale jeho nárůst se zvyšuje. Praktický závěr: ve zasněžených oblastech je střecha lépe provedena s větším zkreslením, ve větru - s menším.

V našem případě je samotný vazníkový systém velmi jednoduchý: dvě dvě nosníky se sbíhají nad středem domu a jsou upevněny podélným nosníkem - tyčí téhož úseku spojujícím vrcholy trojúhelníků podél podélné osy domu.

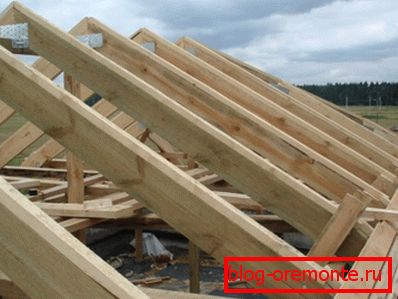

Na roštu rovná štítová střecha, která není spojena nosníkem.

Tak, jak vypočítat množství dřeva, které potřebujete pro dům nainstalovat střešní rám?

  1. Běh podél osy domu bude samozřejmě deset metrů, stejně jako samotná konstrukce.
  2. Se sklonem střechy 45 stupňů je výpočet délky nožních konstrukcí zkrácen na výpočet délky nohou rovinného pravoúhlého trojúhelníku se známou hypotenzí (je to stejné, připomínáme, na průměr domu - 6 metrů). Součet čtverců nohou se rovná čtverci hypotenze. Při řešení jednoduché rovnice dostaneme délku nožní nohy na 4,24 metru. Takže každý trojúhelník bude mít 8,5 metru dřeva.
  3. Celkový počet trojúhelníků tvořících hřeben střechy je 10 / 0,6 - 1 = 16 (zaokrouhleno na nejbližší celkovou hodnotu). Celková délka krokví bude 8,5 x 16 = 136 metrů. Přidáním běhu získáme 146 metrů paprsku 50x150.
  4. Jak vypočítat, kolik dřeva v krychli už víme. Formuláře překládáme do kubických metrů: 146 x 0,05 x 0,15 = 1,095 m3.

V praxi je lepší vynásobit vypočtené množství dřeva přibližně 1,3 krát. Proč

Protože v předchozích výpočtech jsme úmyslně zanedbali řadu faktorů.

  • Při délce nosníků 4,24 metrů budeme mít spoustu ořezání. Ano, mohou být použity; ale při stavbě krokve se překrývají s klesající délkou.
  • K ochraně stěn před srážením, střecha vyčnívá za hranice a vytváří převisy. Skutečná délka sloupku vazníku bude o něco větší než vypočtená hodnota.
  • Určité množství materiálu, i v ideálním případě, půjde na ořezávání.

Vnější stěny

Jak vypočítat, kolik řeziva potřebujete na dům, pokud jde o vnější stěny?

Pro vyjasnění: pro výpočet vnějších stěn a nosných přepážek z dřeva se používá stejná jednoduchá metoda výpočtu. V samostatné části zvážíme pouze výrobu oddílů rámců.

V tomto případě se výuka v tomto případě omezuje na řešení řady jednoduchých geometrických problémů.

  1. Po předložení stěn, štítů a příček v podobě nejjednodušších geometrických tvarů vypočítáme jejich plochu.

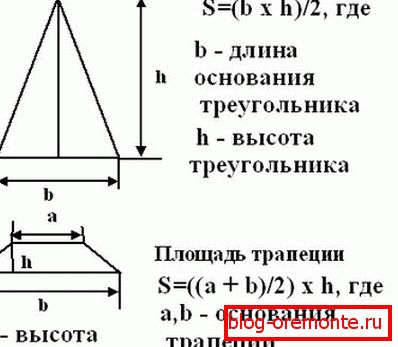

Při výpočtu si musíte zapamatovat některé vzorce.
  1. Vypočítáme plochu všech otvorů a odčítáme ji od dříve získané hodnoty.
  2. Vynásobením plochy stěn jejich tloušťkou získáme celkový objem dřeva požadovaného pro tuto část konstrukce.
  3. Jak vypočítat, kolik dřeva v krychli - už jsme na to přišli. Je-li během nákupu nutné převést objemovou kapacitu na lineární metry nebo na počet výrobků s pevnou délkou, potřebujete pouze vynásobit jejich počet v kubickém metru celkovým objemem materiálu.

Vyřešíme malý praktický problém. Jak vypočítat bar pro 6x4 metrovou koupel s výškou stěny 2500 milimetrů?

Souhlasíme s tím, že:

  1. Stavíme koupel z baru s průřezem 200 x 200 milimetrů.
  2. Střecha - jednoduchá kůlna s minimálním sklonem. To je velmi snadné stavět s vlastními rukama bez složitých výpočtů krokví.
  3. Ve vaně je umístěna jedna příčná vnitřní přepážka z masivního dřeva ze stejného úseku. V tomto případě nepotřebujeme sílu, ale maximální izolaci páry z chladnější čekárny.
  4. Velikost vstupních dveří je 200x90, dveře do parní místnosti jsou 180x80 cm, okna v parní místnosti jsou 40x30 cm, dvě okna v čekárně mají rozměry 80x120 cm.

Přistoupíme k výpočtu.

  • Celková délka stěn a příček je 6 + 6 + 4 + 4 + 4 = 24 metrů.
  • Jejich celková plocha bez otvorů je 24 x 2,5 = 60 m2.
  • Otvory sníží tuto plochu o (2 x 0,9) + (1,8 x 0,8) + (0,4 x 0,3) + 2 x (0,8 x 1,2) = 1,8 + 1 , 44 + 0,12 + 1,92 = 5,28 m2. Bude to 60 - 5,28 = 54,72 m2.
  • Při tloušťce stěny 20 cm se objem stěn přibližně rovná 11 m3 (54,72 x 0,2). Při zohlednění zásoby pro stříhání (obecně se rovná 15%) bychom měli koupit nejméně 12,5 m3 krychlových metrů.
  • Na Kubě je 25 metrů běžící částí tohoto úseku (1 / (0,2 * 0,2)). Při délce jednoho produktu 6 metrů odpovídá 12,5 kostek 12,5 x (25/6) = 52 kusů.

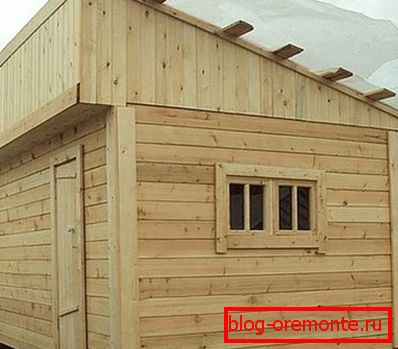

Kompaktní jednopodlažní koupel.

Rámové oddíly

Jak vypočítat bar pro dům, pokud jde o rozdělení rámců?

Vše závisí na jeho designu. Typickým řešením je rám vyrobený z tyče o průměru 50x50 milimetrů v krocích po 40 cm pro sádrokartonáž a 60 cm pro povlak překližky. Rám - vertikální; ze spodu a shora po celé délce přepážky je postroj - podélná tyč ze stejného úseku.

Užitečné: cena sádrokartonu je znatelně nižší; avšak pokud jsou stěny skryté z baru pokryty lakem zevnitř, vypadá poněkud cizí. Avšak lakovaná překližka se dokonale hodí do celkové koncepce dřevěného domu.

Nedostatek délky tyče v tomto případě nepředstavuje žádné problémy: je snadno spojen tím, že jednoduše spojuje polovinu stromu.

Počítáme spotřebu lišty pro pevnou vnitřní přepážku 5 metrů širokou a 2,8 metru vysokou.

Krycí materiál - překližka; podle toho bude krok mezi vertikálními prvky rámu 0,6 metru.

  • Horní a dolní podélné tyče mají celkovou délku 5 + 5 = 10 metrů.
  • Počet svislých tyčí o délce 2,8 metru je 5 / 0,6 - 1 = 8 (zaokrouhleno na celek). Jejich celková délka je 2,8 x 8 = 22,4 metru; při zohlednění podélných pruhů potřebujeme 22,4 + 10 = 32,4 běžících metrů.
  • Nezapomeňte provést změnu řezání dřeva: 32,4 x 1,15 = 37,26 metrů.

Jak vypočítat kubický metr dřeva, stále si pamatujeme:

  • V kosti s průřezem 50 x 50 mm 1 / (0,05 x 0,05) = 400 lineárních metrů.
  • 37,26 běžících metrů bude 37,26 x 0,05 x 0,05 = 0,09315 m3.
Při vysoké výšce mohou být dělicí stěny svázány s vodorovnými šrouby.

Mass

Naučili jsme se řešit různé úkoly týkající se výpočtu krychle paprsku. Nicméně důležitější problém unikl naší pozornosti - výpočtu zatížení nadace. Rychle napravte toto nedorozumění.

Proč to potřebujete?

Samozřejmě, vypočítat samotný základ pro dům.

Vzhledem k tomu, že relativně lehké domy z dřeva jsou obvykle postaveny na základových základech - šroub, sloupek a páska, při konstrukci je třeba vyřešit několik typických úkolů:

  • Vypočtěte plochu sklepa se známou hmotností domu a nosností půdy.
  • Vypočítejte počet šroubů se známou hmotností domu a nosností jedné hromady.

Referenční hodnoty

Jak odhadnout hmotnost doma? Zvažte to není snadné, že?

Úloha bude pro nás zjednodušena pozorováním dřívější: pokud je struktura konstrukce poněkud vyvážená (tj. Např. Železobetonové podlahy nespočívají na stěnách z panelů supů), maximální zatížení základů je přibližně dvojnásobkem celkové hmotnosti stěn.

Objem stěn, které jsme se naučili vypočítat. Je zřejmé, že pro výpočet hmoty postrádáme trochu: referenční hodnoty hustoty dřeva populárních druhů.

Abychom čtenáři neobtěžovali hledáním referenčních knih, dáme jim.

Upozornění: hustota dřeva se udává při vlhkosti nejvýše 18%. Tzv. Tyč přírodní vlhkosti může být mnohem surovější a proto má mnohem větší hustotu.

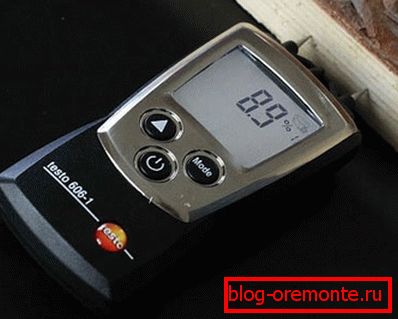

Zařízení pro měření vlhkosti dřeva.
  • Sibiřská jed - 390 kg / m3.
  • Cedar - 420 kg / m3.
  • El - 450 kg / m3.
  • Borovice - 520 kg / m3.
  • Kiparis - 600 kg / m3.
  • Birch - 650 kg / m3.
  • Třešeň, modřín - 660 kg / m3.
  • Buk - 680 kg / m3.
  • Dub - 690 kg / m3.
  • Popel - 750 kg / m3.

Nejoblíbenější jsou levné smrk a borovice; zlatým prostředkem mezi trvanlivostí a nízkou cenou je cedr. Dubové dřevo je extrémně odolné vůči nepříznivým vlivům prostředí; Nicméně, dům by stálo roční rozpočet malého afrického státu.

Závěr

Jak můžete vidět, výpočty nejsou obtížné. Video v tomto článku obsahuje užitečné informace k tomuto tématu, viz. Úspěchy ve výstavbě!
