Jak transformátor pro topení betonu

Tempo stavby by se mělo vždy přesvědčovat o konstrukčním uspořádání, a to i přes povětrnostní podmínky, takže práce se obvykle provádějí v zimním období v plném rozsahu a aby nebyla bráněna mrazem, používejte topné transformátory pro beton.

Síla těchto jednotek je odlišná, ale objekty se liší v objemu, navíc tato metoda působí jako urychlovač, takže zimní nemá vliv na rychlost výroby. Níže vám o těchto jednotkách a způsobech jejich použití trochu povíme a v tomto článku vám také ukážeme další videa na stejném tématu.

Nízkofrekvenční transformátor a beton

Princip činnosti

Pro nalévání monolitických struktur při teplotách pod -4 ° C se uchylují k různým způsobům ohřevu betonové hmoty, to jsou infračervené zářiče a ohřívané roztoky a horké bednění a ohřívače anody. Ale nejefektivnější a ekonomičtější lze nazývat vytápěním betonu pomocí nízkofrekvenčního transformátoru a vodičem PNSV (izolace z ocelového topného vodivého vinylového vinutí).

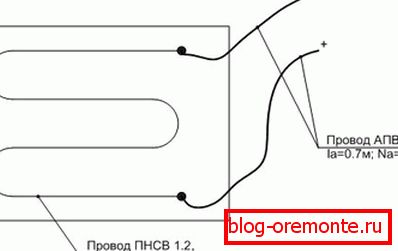

Před připojením transformátoru k ohřevu betonu jsou na výztužnou klec umístěny závěsy z vodiče PNSV s průřezem 1,2 mm.² až do 3 mm². Tento kabel se může zahřát na teplotu 80 ° C, a tak se roztok ohřeje na 40 ° C až 50 ° C a to vše při teplotách vzduchu od -4 ° C do nižších teplot. Pro dosažení nejoptimálnějšího ohřevu betonu v mrazivých podmínkách se na jeden metr krychlový požaduje asi 60 m PNSV-1.2.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Pro zahřátí instrukce umožňuje použití transformátorů, jako jsou KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 a tak dále.

Poznámka: Pro správnou funkci topného okruhu musí být vodič PNSV nutně uvnitř betonové hmoty (připojení je provedeno s hliníkovým drátem). Pokud je PNSV ponechán otevřený, jednoduše se vypálí.

Olejový transformátor. Technické specifikace

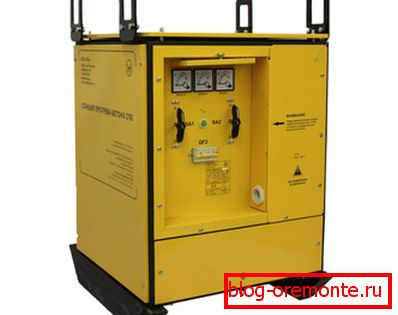

Transformátor je suchý. Technické specifikace

Příprava na práci a uvedení do provozu

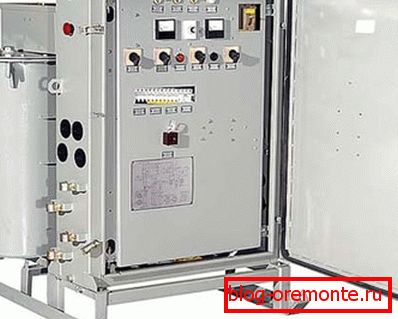

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Všechny práce na ohřevu vstřikovaného betonu by měly být prováděny v souladu s SNiP 111-4-80 / ch.11 a GOST 12.1.013-7, který upravuje pořadí práce a elektrickou bezpečnost.

• Nejprve musí být KTPTO vynulován a to lze provést připojením napájecího kabelu (jeho čtvrtého jádra) ke svorce N jednotky XT6, čímž se vše připojuje k kovové řídící skříni. Transformátor je uzemněn ze sáně - je zde speciální šroub pro připojení okruhu a pro připojení je použito ocelového drátu o minimálně 4 mm.
• Před připojením transformačního transformátoru k síti je třeba zkontrolovat izolační odpor vlastním rukama, který nesmí být menší než 0,5 MΩ, a také věnovat pozornost hustotě kontaktů. Přepínače SQ1 a SQ2 musí být instalovány tak, aby při otevření krytu transformátoru a PU bylo možné spolehlivé uzavření kontaktů SQ1 a SQ2. Kromě toho je nutné v případě zkratu prověřit pojistky.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Poté může být topný okruh instalovaný v bednění připojen k napájecímu kabelu, který je následně připojen ke svorkovnici XTB.

• Na vstupu KTPTO dodáváme napájení 380 V a zapínáme QF1 po kontrole napětí na HL1 a HL3 a poté pomocí tlačítka nouzového vypnutí SB1 provést vypnutí řízení a poté restartovat QF1. KL1 je poháněn tlačítkem SB3, po kterém by měl pracovat magnetický startér KM1.
• Chcete-li přepnout režimy provozu, je třeba zvednout kryt na skříni transformátoru a potom přes koncový spínač SQ1 QF1 se automaticky vypne. Potom přepněte napěťové kroky a zapněte QF1 a KM1.

Poznámka: Vzhledem k tomu, že potravinářský řetězec při ohřevu betonu může být život ohrožující, je dovoleno obsluhovat CTPD pouze školený personál, který je instruován v bezpečnostních předpisech. Dále by tito pracovníci měli být schopni poskytnout první pomoc včas na úraz elektrickým proudem.

Závěr

Pro domácí použití je možné si pronajmout použitý step-down transformátor, protože by nebyl užitečný nikde jinde než na staveništi. Kromě toho, je-li objem lití betonu malý, můžete použít svařovací stroj jako transformátor.
