Jak je použito na staveništi betonové topení

Celoroční realizace monolitických stavebních prací umožňuje, aby byla stavba uvedena do provozu včas. Proto vývojáři vytvářejí nové technologie a zařízení, které neumožňují přestat pracovat ani při těžkých mrazech. Příkladem je betonářská stanice KTPTO 80, díky které nezmrazuje a nezachovává své vlastnosti.

Podobné zařízení se liší jednoduchostí designu a lehkým provozním časem. Jejich použití vám umožní výrazně urychlit proces. Kromě nových, můžete použít a b po opravě.

Podstata této metody je jednoduchá - v samotné hmotnosti betonu dochází k přeměně elektrické energie na teplo, což vede k jejímu vytápění. Rychlost procesu a jeho maximální teplota závisí přímo na výkonu zařízení. Může se například zvýšit na 100⁰C.

Tip: Pokud potřebujete demontovat betonové konstrukce, je nejlepší řešit železobeton s diamantovými kruhy.

Princip přístroje

Když teplota prostředí klesne pod + 4⁰C, pro práci s betonovými řešeními vyžadují další topení. V současné době existuje mnoho způsobů, jak s materiálem pracovat v zimě.

Mezi tyto metody patří například:

• ohřívání infračervenými paprsky;
• izolace bednění.

Nicméně jsou všechny poměrně drahé. Proto může být topení betonových topných vodičů z transformátoru považováno za nejekonomičtější a nejúčinnější.

Činnosti takového mechanismu jsou zcela jednoduché:

1. Samotný transformátor a vodiče jsou potřebné pro provoz a jejich délka je zvolena pro každý objekt zvlášť.
2. Ty se na jedné straně připojují k výztučnému rámu a na druhou stranu se přivádějí do rozvodny, aby ohřevily beton.
3. Při průchodu elektrického proudu vodiči se může jejich teplota zvýšit na +80⁰C.
4. Poté je teplo uvolněné během ohřevu distribuováno po celém objemu betonové směsi.. V důsledku toho se může v zimě zahřát na teploty + 40-50⁰C.

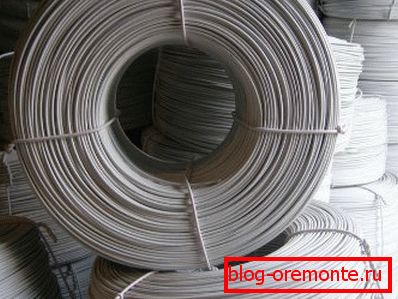

Nejúčinnější pro tento proces jsou dráty, tloušťka ocelového drátu je 1,2 nebo 3 mm. Současně existuje samostatná skupina speciálně určená pro topení betonových směsí (PNSV-1,2).

Při výpočtu požadovaného počtu vodičů je třeba si uvědomit, že na 1 m³ směs trvá asi 60 m, cena závisí na průřezu a počtu žil.

Pro tyto účely se používají tyto typy transformátorů:

• KTP-OB (20,60 a 160);
• KTPTO-80.

Jedno takové zařízení je schopno zahřát betonovou směs o objemu 20-30 m3.

Tip: dráty musí být umístěny do betonu, jinak by se mohly jednoduše vyhořit.

Požadavky před procesem ohřevu

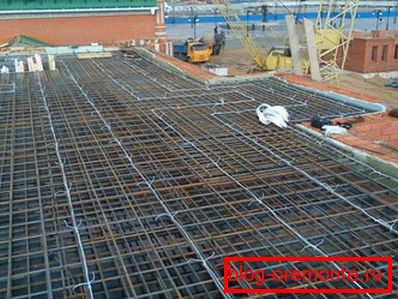

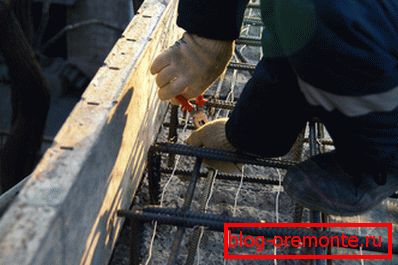

Drát pro ohřev betonové směsi je umístěn s vlastními rukama na rámu výztuže, stejně jako mezi nimi, ihned po uložení do bednění. Současně se nedoporučuje roztahovat vodiče (zjistěte, jak se beton zahřívá v zimě).

Tip: Pokyny vyžadují, abyste se vyhnuli kontaktu s bedněním a překračovali hranice směsi.

Pro kabel, který vychází z transformátoru, musí být zajištěna plastová izolace. Současně by tento vodič měl být 2-3krát silnější než ten, který se používá v betonové směsi.

Požadavky během procesu ohřevu

Všechny práce s transformátorem musí provádět odborníci, kteří mají potřebné zkušenosti. Během provozu stanice není dovoleno najít žádného jiného, ​​kromě montéra.

Před zahájením práce musí všichni zaměstnanci, kteří budou pracovat v bezprostřední blízkosti transformátoru, vyžadovat bezpečnostní pokyny.

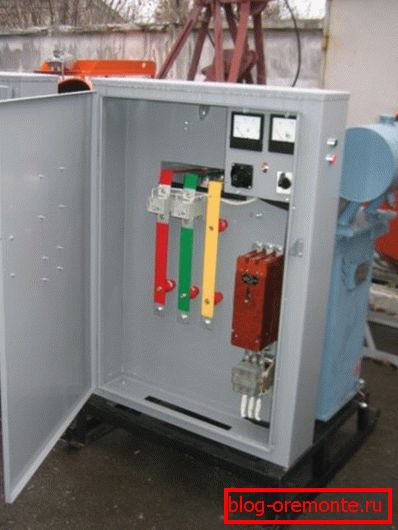

Podívejme se blíže na technické vlastnosti jednoho z transformátorů používaných pro topení betonu - KTPTO-80-11-U1:

1. Betonářská stanice KTPTO 80 využívá napětí 380 V při frekvenci 50 Hz a výkonu 80 kVA.
2. Toto zařízení je speciálně navrženo pro použití během výstavby.
3. Má funkci, která umožňuje automatické nastavení teploty.
4. Kromě toho může být betonářská stanice používána krátkodobě a nikoliv pro hlavní účel. Například je ideální jako napájecí zdroj pro dočasné osvětlení a může být také použit jako proudový zdroj pro stavební nástroje napájené třífázovými zdroji s napětím 42V.

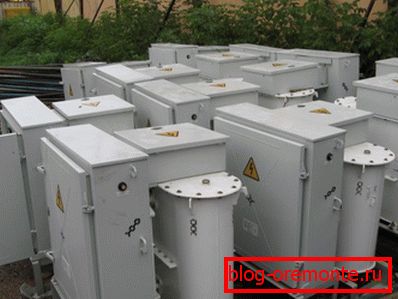

Základem této stanice je transformátor silového typu - TMTO-80, který je vybaven:

• ochranné pouzdro;
• sáňky;
• ovládací skříň.

K jeho výstupům je nutné připojit vodiče, které budou použity k ohřevu betonové směsi. Poté jsou rozloženy v celém objemu.

Po zapnutí transformátoru je vodič pod vlivem napětí, které se používá k ohřevu. Díky dobrému ohřevu se i při nízkých okolních teplotách beton vytvrzuje rovnoměrně, aniž by se v jeho struktuře vytvořily ledové krystaly.

Tip: pro výrobu kanálů v tloušťce betonových konstrukcí pomůže diamantové vrtací otvory v betonových profesionálních korunech.

Technické vlastnosti zařízení

Maximální výkon transformátoru je 80kVA, zatímco hodnota napětí na straně VN je 380V.

V klidovém režimu jsou napětí na straně CH 55/65/75/85/95 V a jeho elektrické / proudové parametry s:

• hodnota napětí 55 / 65V je 520A;
• s hodnotou 75/85 / 95V - 471A.

1. Jmenovitá hodnota výkonu na vinutí nízkého napětí je 2,5 kVA;
2. Jmenovité napětí na straně s nízkým napětím je 42V;
3. Hodnota jmenovitého výkonu nezávislého zdroje energie - 25kVA;
4. Teplotní rozsah topení - 20-100⁰C;
5. Hodnoty délky / šířky / výšky - 1,4 / 1,01 / 1,47 m;
6. Celková hmotnost je 500 kg.

Závěr

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Video v tomto článku vám pomůže najít další informace o tomto tématu.
