Jak funguje betonové čerpadlo: vlastnosti pístu, rotorové

Na trhu moderního stavebního průmyslu se používá široká škála stavebních a pomocných materiálů. Ale stovky let zůstává beton stejným vůdcem. S příchodem tohoto unikátního materiálu výrazně poklesla cena a rychlost výstavby budov.

V dávných dobách vážným problémem bylo rychlé dodání směsi přímo na místo nalévání, starí mistři byli nuceni nést beton v kbelících vlastními rukama. Naštěstí však vědecký a technický pokrok nezastaví a tento problém se nyní úspěšně vyřeší pomocí různých druhů čerpadel na beton.

Fotografie průmyslového čerpadla na betonové čerpadlo.

Typy jednotek

Celý sortiment čerpadel na trhu lze rozdělit na 2 typy, jedná se o mechanické a hydraulické. Návrh může být založen na použití principu pístu nebo bez pístu.

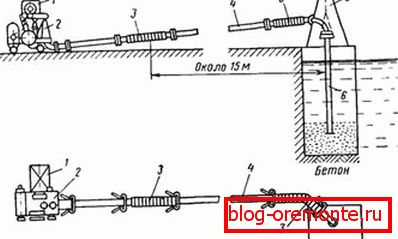

Přeneste roztok.

Provoz pístového systému

Obecný princip fungování pístových systémů je zdaleka nulový, je na něm založena značná část všech stávajících mechanismů. V tomto případě se píst při pohybu směrem vzhůru nasype určitým množstvím směsi z betonového přijímače a pak ho přitlačuje přímo do přenosového pouzdra, kterým vstupuje do licího místa.

Provoz tohoto systému by byl nemožný bez použití kluzné brány nebo uzávěrů. Kluzná brána otevírá betonový přijímač, když je nasáván a zavírá jej při jeho vysunutí. Přemístěním směru pohybu směsi z betonového přijímače na místo určení.

Jednotky pístu lze ovládat z mechanického pohonu nebo pomocí hydraulického systému. Většina zařízení je v současné době používána jako hydraulický systém. Hydraulika zajišťuje výrazně větší tlak, díky čemuž je výkon čerpadla výrazně vyšší.

Pístový systém s 1 válečkem.

Na rozdíl od mechanismu ojnice má hydraulika mnohem větší zdvih pracovního pístu. Navíc se pohyb pístu stává hladším. Špatný bod těchto čerpadel je hustota styku pístu se stěnami komory. Mikročástice cementové malty nevyhnutelně spadají mezi píst a válec, což značně zvyšuje opotřebení dílů.

Jedno-válcové jednotky jsou nyní zřídka používány kvůli nestabilnímu, pulzujícímu toku roztoku. Systém, vybavený dvěma střídavými válci, zajišťuje stabilní, nepřerušovaný přívod kompozice a mnohem menší opotřebení.

Důležité: hydraulika může běžet na vodě nebo oleji. V prvním případě bude tlak přibližně 5 MPa, ve druhém případě přesně 2 krát více. Navíc je olejový systém odolnější a spolehlivější.

Schéma čerpadla z pístního betonu s 2 válci.

Práce rotorového systému

Rodina pístních konstrukcí je poněkud širší, nejznámější je rotační čerpadlo na beton. Základem systému je rotor, na kterém jsou fixovány pogumované válce.

Když se rotor otáčí, válečky přesouvají betonový roztok z betonového přijímače správným směrem. Jsou vhodné, protože s pomocí zpětného uvíznutí a vzduchových kapes lze snadno odstranit.

Systém rotoru nejčastěji selže v důsledku opotřebení vyztužené hadice a gumových těsnění. Výkon těchto jednotek ve srovnání s pístovými motory je malý, a netolerují řešení s velkým agregátem, jako je například drcený kámen pro betonové výrobky.

Šroubové čerpadlo je typ rotoru bez systému pístu. Princip činnosti šroubu byl podrobně popsán společností Archimedes. Ale i přes jeho pokročilý věk, dodnes je široce používán v různých mechanismech.

Sada spojovacích pouzder.

Návod je jednoduchý, šnekový šnek je umístěn v průchozí komoře a je zajištěna rotace látky. Běžná domácí mlecí maska ​​se může stát grafickou ilustrací známou již od dětství.

Varianty základních jednotek

Tento typ mechanismů na trhu je prezentován v širokém rozmezí, podle způsobu založení je rozdělen na stacionární a automobilový průmysl.

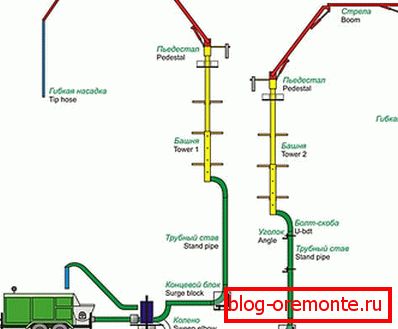

Dát řešení na výšku.

Stacionární čerpadla

Stacionární kompaktní betonové čerpadlo je samostatná samostatná stanice pro čerpací roztok. V závislosti na velikosti a kapacitě může být použita jak ve velkých průmyslových zařízeních, tak v soukromé výstavbě. Může být založen na podvozku nebo bez něj.

Mobilní čerpadlo na beton, které nemá podvozek, má zpravidla velkou kapacitu a je instalováno tak, aby poskytovalo řešení pro velký objekt, nejčastěji vysoké budovy. Přítomnost podvozku také neposkytuje přepravu na dlouhé vzdálenosti. Podvozek je potřebný pro pohodlí pohybu ve stejném objektu.

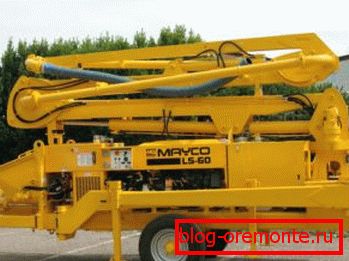

Stacionární jednotka na jednostranném podvozku.

Důležité: je nyní vyráběno betonové čerpadlo, konstruktivně se jedná o stacionární. Ale přítomnost silného automobilového podvozku umožňuje přesun na dlouhé vzdálenosti pomocí traktoru.

K uspokojení potřeb soukromé stavby se vyrábí stacionární pístová čerpadla. Používá se k práci ve stísněných podmínkách a při nízkých objemech. Kromě pístového systému lze z pneumatického pohonu ovládat malé čerpadlo z betonu.

Čerpadlo z pneumatického betonu bylo vyvinuto poměrně nedávno a je navrženo pro čerpání homogenních buněčných typů betonu. Nemá dostatek energie a navíc vyžaduje kompresor pro stabilní provoz, který není za konstrukčních podmínek vždy možný.

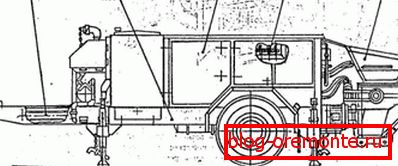

Schéma přívěsové jednotky.

Čerpadla na automobilovém podstavci

Čerpadlo na beton je nyní nejběžnějším řešením jak v soukromé, tak v průmyslové výstavbě.

Ve srovnání s konkurencí pak:

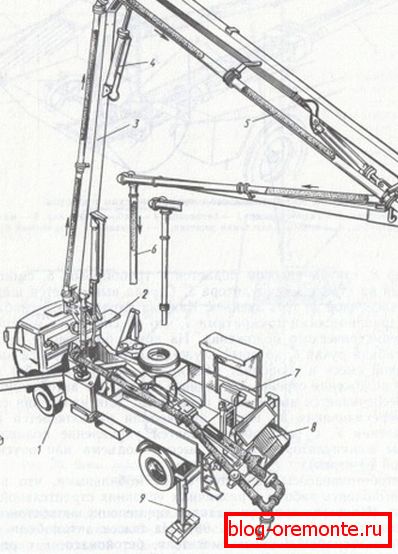

Schéma auto-betonových dalekohledů.
  • Výkonná pevná instalace je dobrá pouze pro velké objemy, je těžkopádná a nákladná. Čerpadlo pro automatické betonování může na většině objektů přivézt.
  • Většina stacionárních jednotek vyžaduje organizaci napájení, což není vždy možné z hlediska správy budov. Čerpadlo na výrobu betonu je jedním ze strojů a je poháněno jeho elektrárnou.
  • Malé čerpadlo na beton na velkém staveništi se nebude vyrovnávat s objemy. Pokud jde o soukromou výstavbu, cena takové jednotky není dostupná pro každého vlastníka. Je mnohem levnější si objednat betonové čerpadlo a použít ho k vyplnění požadovaného množství betonu během několika hodin. Cena za pronájem bude výrazně nižší než nákup stacionární jednotky.
  • Kromě toho jsou moderní komplexy vybaveny výsuvným výložníkem pro pohodlné dodání řešení do výšky nebo do objektů složité konfigurace. V případě, že použití ramene není možné, je k dispozici lineární čerpadlo na beton. Díky tomu můžete čerpadlo vyčerpat potrubí do vzdálenosti 1 km vodorovně a až do 120 m svisle.
  • Důležitou výhodou automobilové verze je také to, že je obsluhován profesionálním operátorem..
Použití sklápěcího výložníku.

Jak je realistické vytvořit jednotku sami

Nejjednodušší volbou je výroba jednočinného pístového čerpadla. Zpočátku je žádoucí pochopit výkresy. Budete také potřebovat přístup k soustruhu pro výrobu pístu a válce. Navíc přidejte nákup motoru, převodovky a posuvné brány.

Kromě některých technických znalostí, které jsou nezbytné pro správné výpočty, musíte mít také zlaté ruce a alespoň počáteční zkušenosti s prací s mechanismy. Odborníci říkají, že pokud si koupíte a děláte vše od začátku, je levnější a rychlejší objednat konkrétní čerpadlo.

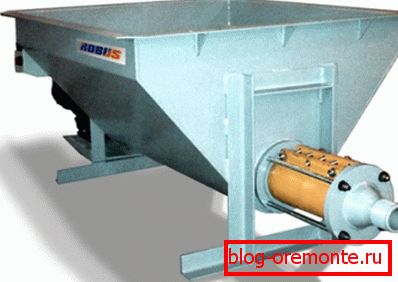

Betonový přijímač pro šnekové čerpadlo.

Video v tomto článku zobrazuje princip činnosti čerpadla betonu.

Závěr

Použití betonového čerpadla je nejen významnou úsporou času. Faktem je, že pro tuto technologii je třeba na krátkou dobu nalít mnoho druhů malty, zvláště rychleschnoucí a pórobetonové, a prostě nemůžete bez této jednotky. A o principu jeho působení jsme vám v této publikaci podrobně vysvětlili.

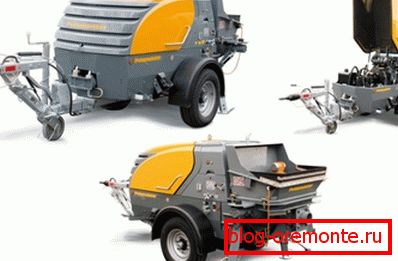

Nabídka pohyblivých čerpadel na beton.
