Hluboký vibrátor pro beton: vlastnosti mechanických,

Je obtížné najít stavební práce, kde se nepoužívá malta, například beton. K práci s ním existují speciální nástroje a nástroje, které pomáhají dosáhnout požadované kvality. V tomto článku se zaměříme na hluboké vibrátory používané k utěsňování betonových roztoků ve zpevněných monolitických konstrukcích, betonu a betonových výrobcích pro prefabrikované konstrukce.

Obecná teorie

Získání kvalitního betonu je nemožné bez zhutnění směsi, ale také ovlivňuje pevnost materiálu a trvanlivost jeho provozu.

V opačném případě bude obsahovat velké množství vzduchu, například:

• v plastické konzistenci může tento parametr dosáhnout 15%;
• v tvrdých až 45%.

Přibližně předpokládáme, že 1% snižuje pevnost hotového betonu na 5%. Jeho zhutnění je nezbytné pouze pro odstranění vzduchových bublin a pro rovnoměrné kompaktní rozdělení složek směsi.

V opačném případě bude zachycený vzduch a hrubé kameniva způsobit, že materiál:

• porézní;
• s heterogenní strukturou;
• křehké.

Betonový hluboký vibrátor pomůže kondenzovat betonovou směs.

Modely jsou:

• interní (hluboká), když je pracovní část ponořena do betonové směsi a přenáší vibrace přes skříň k ní;
• povrchní (pad), které jsou instalovány na betonové směsi a vibrace jsou přenášeny přes pracovní plošinu;

• venkovníjsou upevněny pomocí upínacího zařízení přímo na bednění a přes něj přenášejí vibrace do betonové směsi;
• виброплощадки - stacionární tvářecí jednotky, které se používají v továrnách a skládkách pre prefabrikované betonové výrobky.

Proces je následující:

1. Vytvořené oscilace malé amplitudy se přenášejí na částice betonového roztoku, kvůli kterému se stává tekutinou, čímž se zvyšuje pohyblivost.
2. V tomto případě se částice začnou pohybovat, pokoušejí se dostat nejstabilnější polohu pod působením gravitace a objem betonové směsi se stává nejmenší.

To zajišťuje hustý beton s pevnou konstrukcí, která se nebojí vody a mrazu. Vzduchové bubliny se současně dostanou na povrch a kapalina se stává těžkou. Dočasný stav kapaliny umožňuje jeho rozprostření do tvaru a zhutnění pod vlastní váhu.

Tip: Pro dosažení nejlepších výsledků je lepší použít vícenásobné (s různým počtem vibrací) vibrátory. Aby nebylo možné koupit, je možné je pronajmout, což je mnohem výhodnější.

Zařízení může mít následující typ jednotky:

• elektromechanické;
• elektromagnetické;
• pneumatické;
• hydraulické;
• motor.

Kromě suchých součástí je v roztoku také voda. Z teorie víme, že pro vytvrzení cementu stačí v množství asi 10% jeho hmotnosti. V tomto případě bude však s řešením práce nepohodlné.

Proto je voda obvykle v betonu více než nutná. Sušení, také začíná vytvářet póry, které ovlivňují sílu materiálu k horšímu. V tomto ohledu není jedno těsnění dostatečné k získání potřebného betonu. Je také nutné vypočítat poměr cement-voda, aby bylo dosaženo požadovaných parametrů.

Tip: Použití plastifikátorů ve směsi zvýší jeho pohyblivost, sníží objem vody, což sníží póry a zachrání pojivo (cement).

Použití vibrátoru umožňuje odstranění přebytečné vody z roztoku a změkčovadla zkrátí samotný proces. To zaručí, že směs nebude stratifikována kvůli dlouhým vibracím.

Tip: Pokud potřebujete demontovat betonové konstrukce nebo vytvořit v nich drážky, řezání železobetonu s diamantovými kruhy je dnes považováno za jeden z nejúspěšnějších v této věci.

Hluboké vibrátory

Když jsme se zabývali teorií, pojďme se zabývat nejdůležitějším vybavením pro její realizaci - hlubokým vibrátorem pro beton. Používá se ke zhutňování betonových řešení během jejich instalace.

Mechanické vibrace vytvářené zařízením aktivně přispívají k tomu, když jsou ponořeny do směsi.

Při použití hlubokých vibrátorů v roztoku:

• snižování smrštění;
• creep snižuje;
• zvýšená odolnost proti mrazu;
• je vytvořena hydroizolace.

Druhy

Modely mohou být vysoce frekvenční a mechanicky poháněné. Jeho cena je nižší, ale jejich životnost, kvalita zhutňování betonu a produktivita jsou výrazně nižší. Nejlepším výsledkem je vibrace s frekvencí 10 000-12 000 za minutu.

Současně při mechanickém zatížení klesá rychlost na 9000, u vysokofrekvenčního čísla tato hodnota nepřesahuje 5%. Z tohoto důvodu je použití vysokofrekvenčního zařízení vhodnější.

Mechanické

Pohon může sestávat z benzínu nebo elektromotoru. V betonové směsi je ponořen vibrátor se zabudovaným excentrem, který je přenášen ohebným kroutícím momentem.

Upozornění: Mechanický vibrátor s elektrickým motorem se ukázal jako nejlepší ve své práci.

Benzínový motor omezuje pohyblivost a je oprávněný pouze tam, kde není elektrická větev. Cesta z této situace může být souprava, která zahrnuje benzinový generátor a hluboký vibrátor pro beton pod 220 voltů. Dingo, EnarAVMU (Španělsko), Imer (Itálie) jsou považovány za nejvhodnější vybavení tohoto plánu. Hmotnost motoru nepřesahuje 5,5 kg, což umožňuje jeho snadné nošení na místě stavby na rameni.

Tip: Nekupujte hlavu vibrátoru pro vibrátor s průměrem větším než 50 mm. V opačném případě může z důvodu závažnosti jednoduše poškodit zařízení - narušit závity na ohebném hřídeli a jeho náklady se obvykle rovnají polovině nebo mírně vyšší než celá sada.

Pro prodloužení provozu mechanického vibrátoru je nutné každých šest měsíců provádět údržbu ohebného hřídele. Současně se doporučuje rozebrat a vyčistit elektromotor. V tomto okamžiku se v tomto čase velmi často hromadí v něm malta a cementové mléko. To znesnadňuje chlazení motoru, což může způsobit poškození.

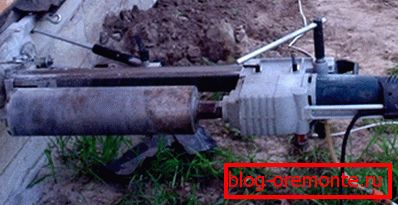

Tip: Pokud je to nutné, pokládejte základy nezbytné komunikace, pomůžete diamantovým vrtání otvorů v betonu s potřebným průměrem korun.

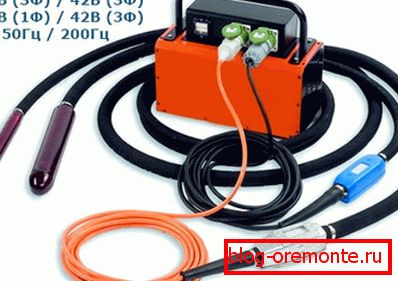

Vysoká frekvence

V tomto případě je design poněkud jiný - elektromotor je instalován přímo ve vibrační hlavě a je vybaven excentrickými prvky. Její tělo je vodotěsné a design zajišťuje elektrickou izolaci.

Zdroj napájení je bezpečné napětí 42 V s frekvencí 200 Hz, a proto se nazývá jeho vysokou frekvencí. Napětí na zařízení pochází z elektronického převodníku, který je napájen 220V.

Ten je založen na elektronických součástech bez použití mechanických součástí. Jeho životnost je téměř neomezená. Systém ochrany proti různým nouzovým situacím činí zařízení absolutně bezpečným pro vibrátor, který je k němu připojen a pro obsluhu. Vysokofrekvenční zařízení je plně chráněno před vnějšími vlivy a může být použito i v dešti.

Odlišuje se od standardních mechanických přístrojů:

• dlouhá životnost;
• vysoký výkon;
• trvanlivost a spolehlivost;
• minimální údržba (stačí spláchnout části ponořené do betonu s tlakem vody);
• malé provozní náklady.

Tip: Stavební firmy, které neustále provádějí betonářskou práci, by měly mít na skladě jeden vibrátor.

Domácí vibrátor pro beton

Průmysl dnes je připraven nabídnout zákazníkům řadu typů zařízení pro utěsňování řešení. Ale to může být provedeno nezávisle, a proto existuje několik způsobů.

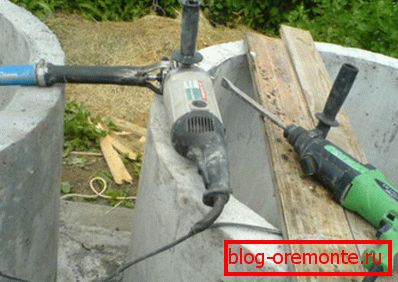

Používáme punčák pro domácnost

1. Budete potřebovat vybavení o výkonu 1,5 kW. Celý proces se uskuteční v režimu "kladivo", proto předem nastavte razník.
2. Přívěs může být ten, který přichází s vrcholem, který budete muset položit na bednění.

Tip: Použijte mastný puk, abyste dosáhli dobrého spojení mezi vrcholem a bední.

Použití tohoto domácího vibrátoru umožní rovnoměrnější rozložení betonové směsi. Efekt, samozřejmě, je obtížné porovnat se skutečným profesionálním zařízením, ale bude stále tam, takže můžete bezpečně používat takové zařízení pro jednoduché konstrukce.

Pokud potřebujete zpracovat poměrně malou hloubku malty, použijte metodu "splicing". V tomto případě na konci trysky svařte další tak, aby jejich celková délka odpovídala hloubce zpracované formy. Proces končí s opěrou na dně posledního a jeho trvalým přesunem. Takže můžete zvládnout požadovanou oblast.

Vrták

Vyměnit razník může být konvenční vrtací kladivo s kapacitou 1 kW nebo více. V takovém případě musíte nejprve začít vyrábět speciální trysku, která bude mít excentrický a silný nerezový hrot.

Pokyn vypadá takto:

1. Vyzvedněte trubku z nerezové oceli o délce 400-600 mm a O 30-40 mm.

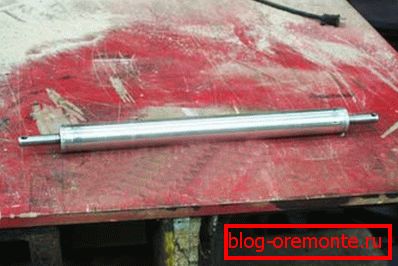

2. Vytvořte vnitřní jádro kovového kolíku O 12-15 mm. Je nutné svařit obdélníkovou desku o šířce 15-20 mm. Je nutné posunout celý mechanismus na stranu a udržovat vibrace.

1. Vyvrtejte příčný průchozí otvor na konci tyče, aby se zajistil pohon.
2. Zarovnat vyrobené jádro s ocelovou trubicí.

1. Zvolte 2 ložiska pro volné otáčení jádra.
2. Vytáhněte tyč do trubky a přitáhněte ji na obou stranách.

Tip: vyjměte z nosu tyče a nechte asi 5-10 mm. Nezapomeňte chránit ložiska na obou stranách prachu a nečistot, jinak by konstrukce rychle selhala. Neukládejte na ně, protože budou nést hlavní zatížení.

1. Posuňte pevné pouzdro na druhý konec tyče a zajistěte plnou ochranu rotační cesty.

1. Vložte trubku na hřídel tak, aby na obou stranách zůstalo 40-50 mm. Během otáčení bude tyč poskytovat vibrace, které jsou vyžadovány od zařízení.
2. Na jedné straně jej nasadíme na předem připravenou objímku a pak ji zatlačíme do otvoru v jádru a spojeme je dohromady.
3. Při instalaci pouzdra jej zatlačte proti ložisku a bezpečně jej ukryjte.

1. Utáhněte hadici na pouzdro a upevněte ji hadicovou svorkou, vytvořte ochranný kryt pro špičku.

Poté je připraven k použití vibrační klapka.

Závěr

Práce s konkrétním mixem vyžaduje určité znalosti, pokud chcete skončit kvalitními materiály s potřebnými vlastnostmi. Pro tento účel se používají hluboké vibrátory, které usnadňují proces a umožňují dosažení uvedených vlastností.

Kromě profesionálního vybavení, pro jednoduchou práci, můžete je vyrobit sami z improvizovaných prostředků. Video v tomto článku vám pomůže najít další informace o tomto tématu.
