Elektrický topný beton. hlavní typy. zahřívání pomocí kabelu

Beton je jeden z těch materiálů, jejichž síla je přímo závislá na vnějších podmínkách. Proto je zajištěn elektrický ohřev betonu v zimním období podle SNiP 3.03.01-87 "Ložiskové a uzavírací konstrukce". Podle tohoto regulačního zákona by veškerá práce v zimním období měla být prováděna v souladu s technologickými mapami pro každý typ vytápění, což zaručuje rychlou pevnost a eliminuje zmrazení monolitu.

Elektroda je jedním z nejoblíbenějších při práci s betonovými konstrukcemi

Hlavní typy procesu

Technologie elektrického ohřevu betonu se může v metodě implementace lišit, ale hlavní cíl všech těchto činností zůstává nezměněn - urychlit zrání betonu v zimě. Jak víte, během prvních 4 dnů po nalévání by konstrukce neměla v žádném případě zmrznout, protože všechny procesy sušení se zastaví av budoucnu budou pevnostní charakteristiky několikrát nižší než hodnoty stanovené v projektu.

Nejčastěji se používají dvě možnosti pro vytápění, je to právě v našem přehledu.

Zahřívání pomocí kabelu PNSV

Tato metoda je vhodná pro teploty nejméně -17 stupňů, pokud je mráz více, pak bude zapotřebí další ohřev betonového povrchu pomocí tepelně izolačních rohoží.

Proces pokládky je poměrně jednoduchý, takže tato možnost je oblíbená při práci s vlastními rukama, ale nezapomeňte na řadu požadavků:

  • Pro práci je použito PNSV vodič s průřezem 1,2-1,4 mm, lze jej zakoupit v každém obchodě s elektrospotřebiči. Sekce je vybrána na základě konkrétních podmínek, je třeba si uvědomit, že standardní projekty neexistují a budete muset udělat vývoj sami nebo s pomocí odborníků.

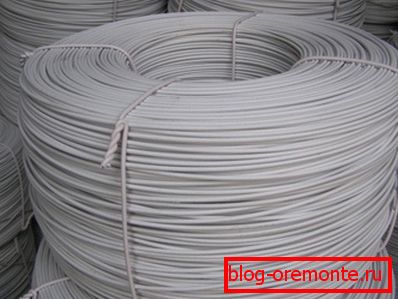

Vodič PNSV se prodává ve svitcích a běžících metrech, vše závisí na prodávajícím
  • Další velmi důležitou součástí systému je transformátor, který sestává ze stupňovitého stupně, jehož kapacita je vybrána z objemu betonu.. Jak ukazuje praxe, transformátor o výkonu 80 kW stačí na cca 90 m3 monolitická konstrukce. Pokud takové zařízení není k dispozici, lze použít svařovací transformátor, ale je nutné konzultovat s odborníkem o tomto problému.

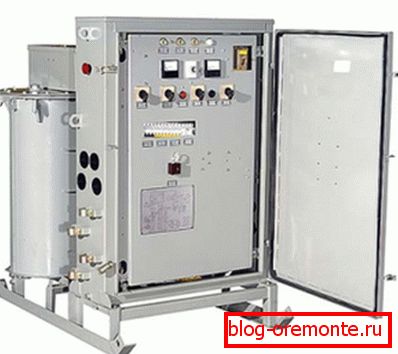

Na fotografii: důležitou součástí systému je transformátor sestupný.
  • Tato metoda je nejekonomičtější, náklady na energii této možnosti jsou poměrně nízké, stejně jako náklady na projekt.. Varianta se používá ve většině případů jak v soukromé, tak v průmyslové výstavbě.
  • Stojí za zmínku, že betonování s elektrickým ohřevem je poměrně komplikovaný a namáhavý proces.. Ať si zvolíte jakoukoli možnost, připravte se na to, že práce vpřed je komplikovaná a poměrně dlouhá. Je důležité udělat všechno v pořádku, protože cena drátu není tak nízká, že může být zkažena.
  • Pokyny pro pokládání drátů podobné práci na instalaci podlahového vytápění. Samozřejmě, je to těžší, protože potřebujete pracovat za nepříznivých povětrnostních podmínek. Hloubka záložky by měla být dostatečná, pokud náhle potřebujete řezat beton s diamantovými kruhy, neměly by být poškozeny vodiče.

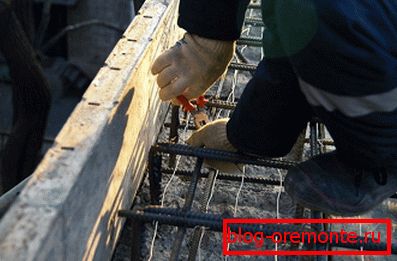

Umístění mezi vyztužovacími pásy - není to jednoduchá úloha

Dávejte pozor! Zvláštní pozornost věnujte skutečnosti, že každá topná smyčka musí mít stejnou délku, a ujistěte se, že izolace není poškozená.

Zahřívání s elektrodami

Tato volba není vhodná pro desky, ale je ideální pro stěny, sloupy a membrány.

Hlavní vlastnosti jsou následující:

  • Jako elektroda se nejčastěji používá armatura nebo kovový kruh o průměru asi 10 milimetrů. Stojí za zmínku, že pruty musí být dostatečně čisté bez vrstvy rzi, protože to snižuje účinnost vytápění.
  • Přirozeně jsou prvky položeny před nalitím, neboť dokonce diamantové vrtání otvorů v betonu nebude schopno poskytnout dutinu požadované hloubky a náklady na tuto práci jsou velmi vysoké. V opačném případě můžete: vložte kolíky ihned po nalití betonu, jak ukazuje praxe, je to nejjednodušší způsob instalace, a proto je používán všemi profesionálními instalátory.

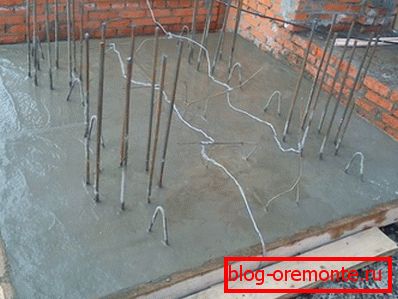

Betonování s elektrickým topením vypadá takto
  • Vzdálenost mezi prvky by měla být od 0,6 do 1 metru. To vše závisí na okolní teplotě: čím nižší je, tím jsou blíže k sobě elektrody, avšak pokud jsou mrazy malá, mohou být kolíky umístěny i po metru.

Dávejte pozor! Nezapomeňte, že prvky, se kterými se topení provádí, jsou neodstranitelné a zůstávají v materiálu navždy. To značně zvyšuje spotřebu materiálu, protože s velkými objemy kovu to bude trvat hodně.

  • Pokud je nutné sloupec zahřát, do něj se vloží jeden kolík, ohřev se provádí pomocí fáze transformátoru a zeminy z výztužného pásu plněného sloupku.
  • Samozřejmě, že tato metoda je z hlediska implementace poměrně jednoduchá, ale její spotřeba energie je velmi vysoká, takže je třeba ji připravit na vysokou spotřebu elektrické energie. Tento faktor určuje použití této metody pouze velkými stavebními organizacemi.
  • Je velmi důležité správně vypočítat výkon transformátorů, mělo by to být provedeno kvalifikovanými odborníky, protože chyby jsou plné nízké účinnosti systému a dokonce dokonce selhání zařízení.
  • Mohou být použity jednofázové i třífázové zapojení. Je-li vše jednoznačné s jednozložkovým systémem, je na diagramu znázorněno schéma zapojení tří fází.

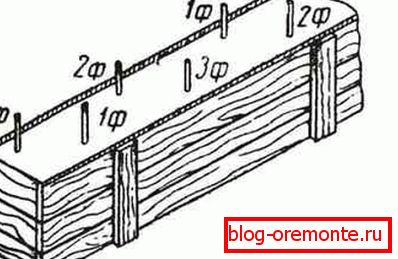

Třífázové připojení se provádí podle tohoto schématu.

Co dává elektrický ohřev

Chcete-li rozhodnout, zda použijete tuto metodu, stojí za to vědět, že dává:

  • Struktura nezmrzne, což je velmi důležité pro zrání betonu a výběr optimálních vlastností pevnosti a trvanlivosti.
  • Díky předehřívání beton na bázi portlandského cementu dosahuje z 80 až 90 procent ve 4 týdnech. To může výrazně zkrátit dobu práce, neboť takový plán zlepšení pevnosti betonu během elektrického ohřevu betonu neposkytne žádnou jinou událost.
  • Nepoužívejte příliš mnoho stresu, způsobuje přílišné sušení betonu a snížení jeho pevnosti.
  • Aby bylo zajištěno optimální podmínky pro sušení a zrání materiálu, je žádoucí povrch pokrýt plastovým obalem, což má velmi pozitivní vliv na spolehlivost materiálu.
Film umožňuje zlepšit podmínky zrání betonu

Závěr

Ve skutečnosti, pokud existuje možnost pracovat v letní sezóně, stojí za to. Pokud však v zimě ještě budete potřebovat betonové konstrukce, elektrické vytápění bude jediným řešením pro kvalitu tuhnutí monolitu. Video v tomto článku vám pomůže lépe porozumět některým funkcím práce.
