Drát pro vytápění betonu: podrobný popis

Betonování v zimě se zpravidla neprovádí, protože řešení nemůže zachytit při teplotách pod nulou. Existují však případy, kdy musí být stavba dokončena co nejkratší dobu a není možné přenést práci na pružinu. Poté může pomoci použití topného drátu, jehož vlastnosti budeme uvažovat v tomto článku.

Fotografická pozice vhodná pro realizaci topného kabelu

Obecná ustanovení

Proč není možné nasytit beton v teplotách pod nulou? Je to jednoduché. V jeho složení je voda, která, jak víte, krystalizuje a expanduje v chladu.

V tomto stavu doslova "ostruje" strukturu řešení, porušuje jeho integritu a zabraňuje fixaci cementového kamene. Po rozmrazení získáte volnou látku, trochu jako to, co jste očekávali.

Aby byla zajištěna pozitivní teplota směsi, beton se ohřívá vodičem.

Samotný proces je následující:

  • Před nalitím betonového řešení do výztužných a bednicích prvků je pevný elektrický kabel určitých parametrů a je spojen s jedním nebo dvěma transformátory v závislosti na velikosti konstrukce.

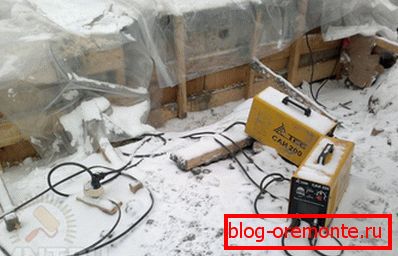

Transformátory dodávají potřebný proud pro vytápění betonu
  • Po betonáži je dodáván elektrický proud, který ohřívá kabel na +80 stupňů.
  • Cement s vysokou tepelnou vodivostí rychle rozptyluje teplo v celém poli, čímž vytváří příznivé podmínky pro maximální pevnost. Poté může dojít k deformaci pouze řezáním železobetonu s diamantovými kruhy.

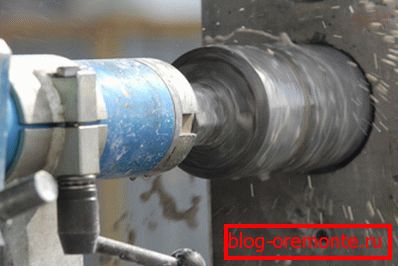

Diamantové vrtací otvory v betonu získaly optimální pevnost při nižších teplotách pomocí elektrického ohřevu

Cena takové události je samozřejmě značná, ale výsledek stojí za to.

Tip: Doporučuje se také, aby v procesu vytápění leželo na vrcholu konstrukce izolačních materiálů. Takže dosáhnete nejlepších výsledků a ušetříte spotřebu energie.

Technické údaje

Необходимый шнур для проведения обогрева монолитных конструкций из бетона и железобетона в зимнее время обладает определёнными параметрами (читайте также статью «Технология прогрева бетона: особенности строительства в зимний период»).

Struktura

Schéma kabelových prvků PNSV

Ohřívací vodič pro beton má jednoduchou strukturu:

  1. Ocelový vodič sestávající z jediného drátu, který je schopen přivést elektrický proud a má kulatý tvar. Jeho průměr může být od 1,2 mm do 3 mm.
  2. Izolační vrstva, obvykle z polyvinylchloridu nebo polyethylenu.

Specifikace výkonu

  • Má vysokou odolnost proti změnám teploty. Neztrácí své vlastnosti a je schopen pracovat správně v rozsahu od -60 stupňů Celsia do +50, což v případě našeho klimatu vždy znamená.

Tip: pokládání se nedoporučuje, pokud je mrazuv menší než -150C. To je způsobeno skutečností, že během ohýbání může dojít k poškození zmrazené izolace.

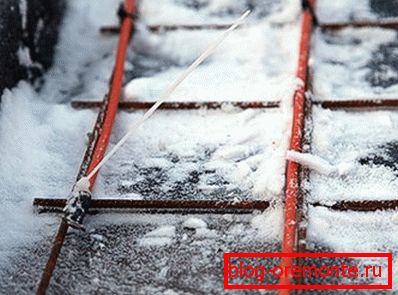

Nízká teplota způsobuje, že plášť žil je méně elastický a je náchylný k zlomenině
  • Polyethylen nebo PVC povlak poskytuje vysoké vodoodpudivé vlastnosti, odolává účinkům dvakrát procentního roztoku soli a třicet procent alkálie.
  • Při položení kabelu pravděpodobně budete muset sklopit a ohýbat. Pokud to překážíte, může se kovový drát oddělit uvnitř izolačního pláště. Abychom tomu zabránili, velikost poloměru ohybu by neměla být menší než dvacet pět milimetrů.

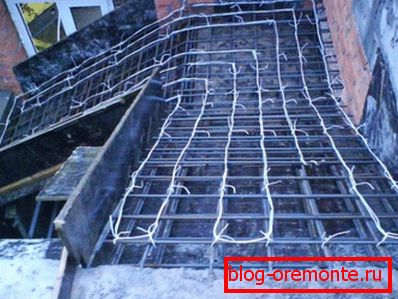

Příklad správné instalace ohřívacího drátu
  • Pokyn také předpokládá, že minimální vzdálenost mezi prvky drátu je nejméně patnáct milimetrů. Přehřátí může vést k poškození izolačního povlaku a následnému zkratu. Dostatečné odsazení vás ušetří z toho, abyste se o to obávali.

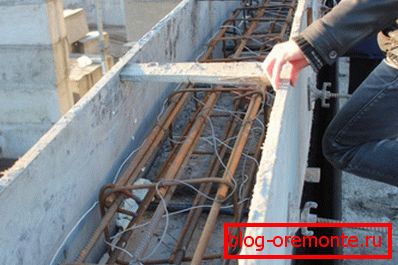

Dodržujte potřebnou vůli mezi topnými tělesy, i když jsou tak chaotické
  • Během provozu musí kabel pracovat v opakovaném nebo krátkodobém nebo dlouhodobém režimu.
  • Připojení napájení musí být provedeno s "chladnými" koncemi a musí být odstraněny pájecí body mimo zahřívací oblast.

Tip: Pájení doporučujeme pomocí opletení vyrobeného z měděného drátu. Tato metoda je pro danou operaci nejvíce racionální.

  • Provozní doba v souladu se všemi provozními pravidly je šestnáct a více let.

Elektrické indikátory

  1. Odolnost daného výrobku závisí na tloušťce jeho průřezu a s jeho nárůstem klesá:
  • 1,2 mm - 0,15 Om;
  • 1,4 mm - 0,1 Om;
  • 2 mm - 0,025 Om;
  • 3 mm - 0,005 Om.
  1. Napájecí napětí je povoleno až do 380 V.
  2. Výživa se v tomto případě považuje za nejvhodnější kolem 65 V.
  3. Množství uvolněného tepla závisí na dostupnosti armatur v konstrukci:
  • Železobetonový masiv - 30-35 wattů na metr.
  • Obyčajný beton bez kovových vložek - 35-40 wattů na metr.
  1. Požadovaný topný cyklus je obvykle tři dny.

Závěr

Бетон на морозе не способен схватиться должным образом. Это происходит из-за кристаллизации находящейся в нём воды. Для того чтобы сделать данный процесс всё же возможным, используется специальный прогревающий кабель, который монтируется внутрь железобетонной конструкции (см.также статью «Марка бетона для фундамента: критерии выбора и основные показатели качества»).

S vlastnostmi tohoto výrobku jste si přečetli výše.

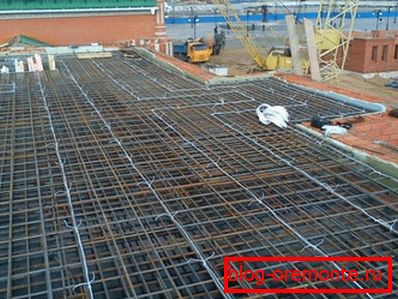

Drát připravený k použití pro ohřev betonové směsi

Video v tomto článku bude věnovat pozornost studiu dalších materiálů, které přímo souvisejí s daným tématem.

Konkrétně v každém ročním období, ale tento případ správně přistupujte.
