Co se vypočítá jako konkrétní odpor a jak jej vypočítat

Jak víte, beton je velmi heterogenní materiál, v důsledku jeho silových ukazatelů se může výrazně lišit i v rámci několika prototypů vyrobených ze stejné směsi. Ale v tomto případě, jak vypočítat pevnost betonové struktury, například pro kompresi? K tomu použijte vypočtené hodnoty, v tomto případě se vypočítá odpor betonu ke kompresi.

Dále se podíváme na to, jaké jsou vypočítané charakteristiky a jak je zjistit, a přezkoumáme některé další parametry tohoto materiálu.

Nerovnoměrný betonový povrch

Jak získat vypočtený odpor

Aby byla zajištěna dostatečná spolehlivost betonových konstrukcí, při výpočtech používejte takové hodnoty pevnosti betonového materiálu, které jsou ve většině případů nižší než skutečné ukazatele v konstrukcích. Tyto hodnoty se nazývají vypočítané, resp. Přímo závisí na skutečných nebo jinak normativních hodnotách.

Regulační specifikace

Více nedávno (až do roku 1984) jedinou charakteristikou pevnosti betonu byla jeho značka (M). Tento parametr označuje průměrnou časovou stabilitu materiálu v kompresi. Ale s příchodem SNiP 2.03.01 byly také zavedeny třídy pevnosti v tlaku.

Třída je v zásadě normativní odolností vůči axiálnímu stlačení referenčních kostkomerů o rozměrech 15 x 15 x 15 cm s jistotou 0,95 nebo zaručenou úrovní spolehlivosti 95% a rizikem 5%. Je třeba říci, že v tomto případě je riskantní, aby se průměrná pevnost, protože je 50% pravděpodobnost, že bude nižší než průměr v nebezpečné části struktury.

Současně je příliš nákladné, aby se jako základní podstoupil minimální ukazatel, protože to povede k významnému neoprávněnému zvýšení průřezu struktury.

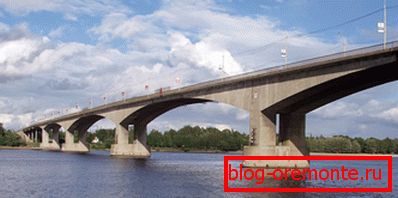

V fotobetonové struktuře

Proto je hlavním parametrem síly v našem případě třída. Ale kromě axiálního stlačení je také důležitým znakem axiální napětí. Odolnost vůči axiálnímu napětí (pokud není tento parametr řízena) se určuje v závislosti na třídě B:

Třída B10 بح, خ Squirt Bz, 5
Axiální pevnost v tahu (MPa) 0,85 0,70 0,55 0,39

Tip! Čím vyšší je třída materiálu, tím vyšší je jeho cena. Proto je nepraktické stavět struktury s nepřiměřenou bezpečnostní rezervou.

Odhadované charakteristiky

Jak bylo uvedeno výše, pro zajištění spolehlivosti konstrukcí proveďte výpočet s určitou bezpečností. Aby bylo dosaženo tohoto rozpětí, specifický odpor betonu je dělený určitým koeficientem, a proto je tento ukazatel ve výpočtech snížen.

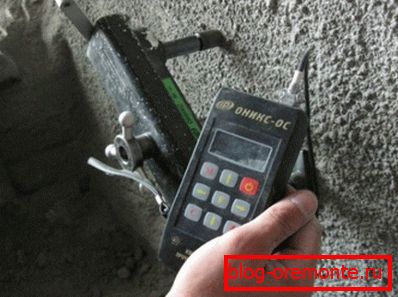

Stanovení skutečného faktoru pevnosti

Vypočtená odolnost betonu proti protažení nebo stlačení může být vypočtena podle následujícího vzorce - R = Rn / g, kde g - je bezpečnostní koeficient pro trvanlivost. Obvykle je tato hodnota 1,3. Nicméně, čím menší je pole, tím vyšší je tento koeficient.

Výpočet však není nutné provést, protože tabulka vypočtené odolnosti betonu vůči tlaku a napětí umožňuje získat potřebné hodnoty:

B20 B15 B12,5 B10 بح, خ Squirt Bz, 5
Axiální kompresní odpor (MPa) 11,5 8,5 7,5 6 4,5 2,8 2,1
Axiální pevnost v tahu (MPa) 0,90 0,75 0,66 0,57 0,48 0,37 0,26

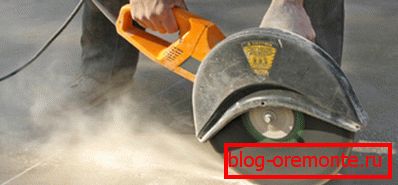

Diamantové řezání betonového povrchu

Tip! V důsledku vysoké pevnosti betonových výrobků způsobuje jejich obrábění určité potíže. Pro zjednodušení tohoto postupu použijte nářadí s diamantovými tryskami. Konstruktéři často provádějí zejména řezání železobetonu s diamantovými kruhy nebo diamantové vrtání otvorů v betonu, stejně jako diamantové broušení betonových povrchů.

Stanovení elektrického odporu prototypu

Další funkce

Kromě výše uvedených parametrů jsou při provádění některých výpočtů nutné další vlastnosti betonu.

Dále se na ně podíváme:

  • Specifický elektrický odpor betonu (p) - je odolnost proti průchodu elektrického proudu betonovou kostkou o rozměrech 1x1x1 cm. Tento parametr kapalné fáze je ovlivněn obsahem alkálie v cementu a poměrem kapaliny. V závislosti na tom se může hodnota pohybovat od 4 do 20 ohmů. Určení této charakteristiky může být zapotřebí při organizaci ohřevu roztoku elektrodami vlastními rukama. Čím vyšší je tato hodnota, tím je hmota ohřívána silněji.
  • Propustnost - tento parametr označuje nejvyšší tlak vody, který může materiál odolat, tj. kde voda nemůže prosakovat přes betonový vzorek. Z hlediska odolnosti proti vodě jsou značky W2-W20, zatímco značka označuje tlak v kgf / cm2, při kterém je konstrukce odolná vůči vodě.
  • Vzduchotěsnost - tato charakteristika závisí na hustotě konstrukce. Odolnost betonu vůči průniku vzduchu podle GOST 12730.5-84 může být v závislosti na značce permeability 3,1-130,2 s / cm3.
  • Mráz - schopnost tolerovat více cyklů mrznutí a rozmrazování bez ztráty základních vlastností. Existují třídy od F50 do F1000, kde čísla udávají počet cyklů zmrazení / rozmrazování, které materiál může odolat. V praxi je průměrná odolnost proti mrazu v konvenčních konstrukcích v rámci F100-F200.
  • Tepelná vodivost - je jedním z nejdůležitějších parametrů stěn, který závisí na hustotě konstrukce. Čím větší je jeho pórovitost, tím nižší je tepelná vodivost, protože vzduch vyplňující póry je vynikající tepelný izolátor. Při hustotě 1200 kg / m3 je tepelná vodivost materiálu 0,52 W / (m - ° C). Z tohoto důvodu jsou jako tepelně izolační materiály použity lehké plyny nebo pěnobetonové bloky, které mají porézní strukturu.

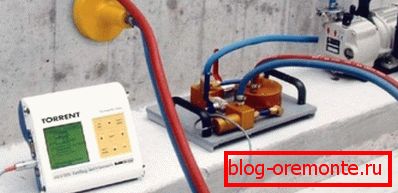

Stanovení propustnosti materiálu a vody

Závěr

Návrhová odolnost je velmi důležitým parametrem při navrhování odpovědných nosných konstrukcí. Pokyny pro výpočet těchto hodnot jsou poměrně jednoduché a mají za následek podcenění normativních vlastností jejich rozdělením odpovídajícími koeficienty.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
