Chudý beton: složení, vlastnosti, rozsah

Často se vyskytují otázky ohledně konceptu chudého betonu - co to je, jaké jsou jeho vlastnosti a složení, pro které se používá. Vzhledem k popularitě tohoto stavebního materiálu a vysokým objemům jeho prodeje bychom vám chtěli říci, jaký je chudý beton, jaké vlastnosti jsou pro něj charakteristické a jaký je jeho rozsah.

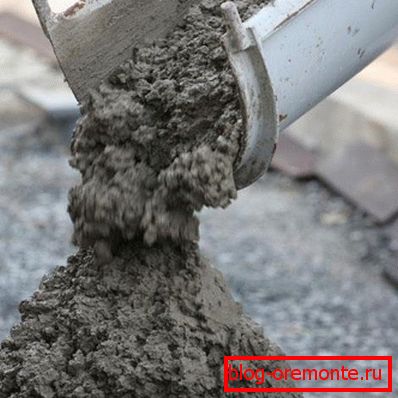

Zlato бетон отличается плотной консистенцией и высокой зернистостью.

Beton s nízkým obsahem pojiva

Obecné informace

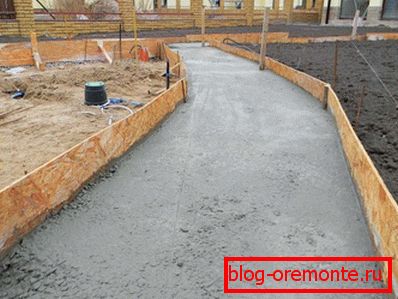

Na obrázku je příklad použití chudého betonu.

Abychom plně porozuměli vlastnostem a vlastnostem chudého betonu, měli bychom znát základní principy betonové přípravy jako takové a mít na paměti závislost vlastností na složení a kvalitě součástí, jejich poměrech a vlastnostech.

Jak všichni víme, beton se nazývá umělý kámen, který se získává smícháním vody suchou směsí cementu, písku a sutin. Existují i ​​jiné typy betonových směsí s použitím asfaltu, pryskyřice, polymerních směsí a strusek, ale mluvíme o cementovém betonu.

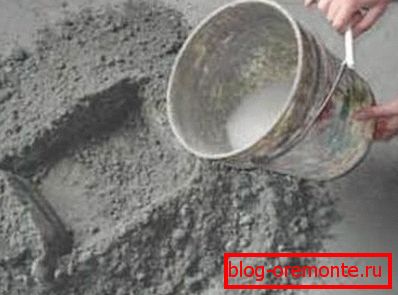

Hlavní složka betonového řešení.

Takže v tabulce můžete studovat složení stavebního cementového betonu:

Komponenta Popis
Cement Dnes se při výrobě betonového řešení používá portlandský cement M400 nebo M500, někdy se používá troska a pucolánové cementy. Jedná se o hlavní pojivo, které zajišťuje silnou adhezi všech ostatních složek a homogenní kamennou strukturu materiálu.
Písek Pro výrobu betonového roztoku se používal říční nebo lomový písek jemného a středně frakčního složení, který byl vypláchnut z hlíny a prachových nečistot. Někdy se používá hrubý písek získaný drcením hornin, v písku hraje písek úlohu jemného kameniva a vyplňuje dutiny mezi velkými součástmi a také zajišťuje normální vytvrzení směsi.
Písek Jako součást betonu lze použít různé sutiny - kameny, strusky, vápence, štěrk atd. Pro chudý beton se používají kameny, štěrk a smíšené agregáty malého i velkého zrna; Je to reakční činidlo pro reakci hydratace cementu, která vede k tuhnutí roztoku. Pro optimální průběh této reakce je důležité dodržet správný poměr reakčních činidel (cementu a vody), který se běžně nazývá poměr voda-cement nebo modul W / C.
Voda Je to reakční činidlo pro reakci hydratace cementu, která vede k tuhnutí roztoku. Pro optimální průběh této reakce je důležité dodržet správný poměr reakčních činidel (cementu a vody), který se běžně nazývá poměr voda-cement nebo modul W / C.
Přísady Pro zlepšení kvality nebo přisouzení určitých vlastností materiálu se do jeho složení vkládají speciální a cílené přísady - změkčovadla, vodoodpudivé látky, antiseptické látky, kompaktory, povrchově aktivní látky, činidla pro odvádění vzduchu, retardéry nebo urychlovače urychlení atd.

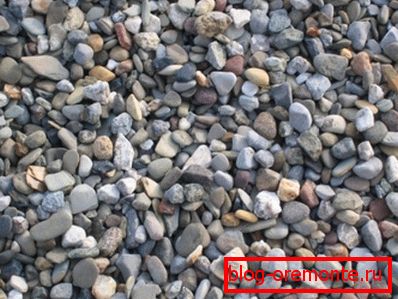

Drcený kámen - hrubý agregát pro betonovou maltu.

Dávkování a kvantitativní poměr složek určuje vlastnosti a kvalitu betonu. Pro různé účely se připravuje materiál s různými indikátory pevnosti, hustoty, mobility, odolnosti proti mrazu, odolnosti proti vodě atd.

Z hlediska teorie má vodotěsný modul (W / C) nejvýznamnější vliv na vlastnosti vyrobeného kamene.

Odhadovaný podíl vody dostatečný pro hydrataci cementu je 0,2, zatímco v praxi by takové řešení bylo příliš husté a nevhodné pro pokládku. Proto se předpokládá, že praktický poměr vody k cementu činí 0,3 - 0,7.

Dávejte pozor! Na základě výše uvedených skutečností můžeme konstatovat, že množství vody v roztoku je pevně svázáno s množstvím cementu v něm pomocí modulu W / C.

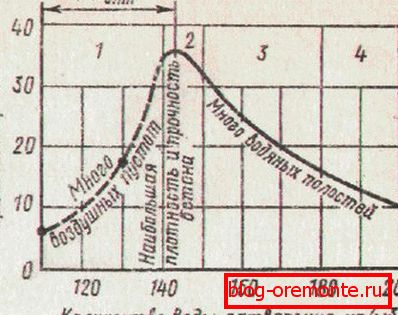

Závislost pevnosti betonu na množství vody a optimálním podílu vody (Wapt).

Množství písku je obvykle nejméně 30% z celkového množství kameniva. Podíl sutin se může lišit v poměrně širokém rozmezí, v závislosti na požadované síle, tuhosti, obsahu tuku a zpracovatelnosti roztoku.

Moderní návrh směsí je zaměřen na zvýšení podílu kameniva a snížení podílu cementu při zachování požadovaných parametrů pevnosti. Na základě výše uvedeného je možné rozlišit typologii řešení poměrem cementu a agregátu.

Existují tři hlavní typy:

  1. Komodita. Zde je zvolen poměr všech součástí pro optimální pevnost, tekutost, odolnost proti mrazu a odolnost betonu proti vodě, což je charakteristické pro obecné stavební požadavky a potřeby. Jedná se o hlavní materiál pro výstavbu monolitických konstrukcí a železobetonových výrobků;
  2. Tuk. Poměr je zaujatý směrem k vyššímu obsahu cementu. To vede k vyšším cenám a vyšší mobilitě směsi;
  3. Zlato. Podíl složek je posunut směrem k nižšímu obsahu cementu a vyššímu obsahu drceného kamene, což snižuje směs a zvyšuje jeho tuhost.

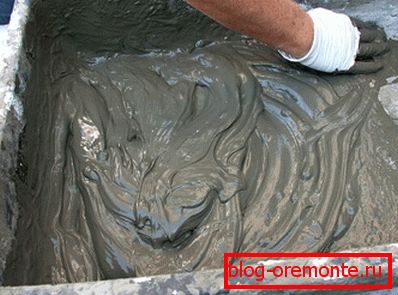

Tuková směs se drží na rameni a připomíná kyselou smetanu v konzistenci.

Hlavní charakteristiky betonu jsou jeho třída, značka, třída mrazuvzdornosti, pohyblivost a hustota, které jsou řízeny GOST a SNiP a jsou určeny experimentálním designem. Tyto parametry budou popsány v následující části článku.

Složení a značka

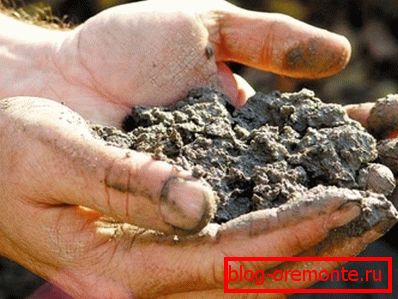

Struktura chudého betonu se podobá vlhké zemi.

Dali jsme definici chudého betonu, nyní mluvíme o jeho vlastnostech, označování a zařazení do třídy.

V moderní klasifikaci používanou v naší zemi je hlavním ukazatelem kvality betonu její pevnost v tlaku, která se odráží v označení po písmenu M. M300 znamená, že máme materiál, který odolá kompresnímu zatížení 300 kgf / cm2.

Zároveň postup globální klasifikace funguje na takovém konceptu jako třída betonu. Hlavní rozdíl zde spočívá v tom, že za účelem určení třídy se nejedná o průměry, které jsou odebírány, ale výsledky testů, u kterých prototyp prokázal splnění stanovené síly v 95% případů.

Poměr tříd a tříd s odpovídající pevností v tlaku.

Podle pravidel přijatých v SNiP 2.03.01-84 je tato třída označena písmenem "B", po němž následuje označení pevnosti v tlaku v megapaskálech. Existují třídy od B3.5 do B80, při určování také berou v úvahu řadu faktorů a dalších ukazatelů kvality.

Pokud tedy budeme konfrontováni s materiálem třídy B10, znamená to, že ve 95 případech ze stovek prototyp tohoto betonu odolal tlaku 10 MPa.

Leanské betony nejčastěji patří do třídy pevnosti B7.5, někdy B10 a B15. Tyto třídy odpovídají značce chudého betonu M100 - M200. Pro získání odolnějších stupňů se používá více tučného receptu nebo vysoce aktivního cementu.

Vysoký obsah sutiny činí řešení poměrně tvrdé.

Jak již bylo uvedeno, složení chudého betonu má vysoký obsah drceného kamene s nízkým podílem cementu. Zároveň na 1 m3 betonové třídy B7.5 má počet komponent: 160 kg portlandského cementu M400-D0, 800 kg písku, 1300 kg sutin a 75 - 90 litrů vody.

Dávejte pozor! Snížený obsah cementu v roztoku vede k tomu, že jeho cena je výrazně nižší než u jiných značek. To je hlavní motiv pro tvorbu a použití chudých betonů.

Kvůli nízkému obsahu cementu a následně i vodě je poměrně tvrdý roztok s chudým druhem. Má normu v tvrdosti 31 - 60 s a prakticky nedochází ke smršťování kužele, což odpovídá stupni z hlediska zpracovatelnosti G4.

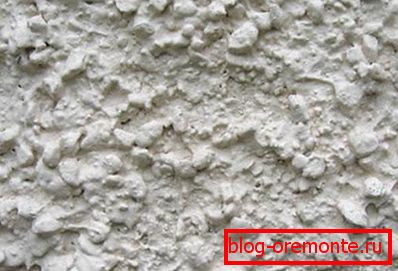

Po vytvrzení má materiál takovou strukturu.

Odolnost proti mrazu zpravidla odpovídá třídě F50 - F100, která udává počet cyklů zmrazování a rozmrazování, které může materiál odolat bez výrazné ztráty kvality a pevnosti. Vodotěsnost je v rámci tříd W4 - W8 a W4 je charakteristická pro materiál třídy B7.5. Zvýšení tohoto ukazatele je dosaženo zavedením pozzolanu a dalších speciálních přísad.

Výroba

Roztok může být připraven samostatně.

Jednou z výhod chudého betonu je schopnost to udělat sám na místě. To rozlišuje tento materiál od analogů vyšších tříd, jejichž výroba vyžaduje přesnější dávkování součástí a použití přísad, které je obtížné provést v podmínkách výstavby.

Pokyny pro vaření se neliší od běžných: složky jsou smíchány v požadovaném poměru, uzavřeny vodou a důkladně smíchány s jednotnou konzistencí s nejvíce rovnoměrně distribuovanými přísadami. Pro usnadnění práce a urychlení procesu je lepší použít elektrický mixér s gravitačním účinkem.

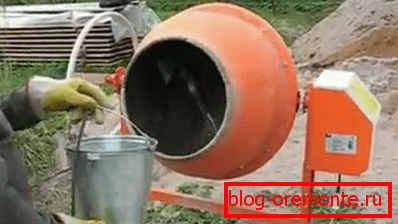

První věc v bubnu typu vody.

Takže abychom připravili jednu dávku v bubnu 0,25 m3, budeme potřebovat:

  • 1 sáček portlandského cementu M400-D0 (25 kg);
  • 10 kbelíků frakce drceného kamene 20 - 40 mm;
  • 7 písek písek;
  • 5 - 2 vědra s vodou.

Měření by mělo být 10litrové lopaty bez skluzu, kompaktní a ram betonové součásti nemohou být.

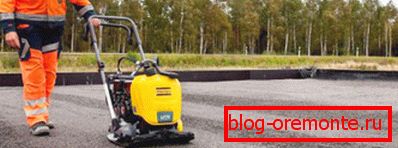

Použijte vibrotool.

Dávejte pozor! Při položení takového betonu v podobě vodorovné podrážky je nutné použít vibrační desku a při nalití do bednění - silnou vibrační tyč.

Oblast použití

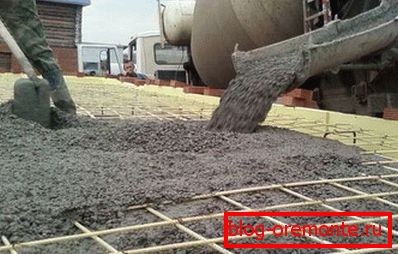

Materiál se používá při konstrukci základových desek.

Hlavní aplikace chudého betonu jsou objemové konstrukce, které nevyžadují vysokou pevnost a kvalitní kámen.

Patří sem:

  • Silniční práce na výstavbě betonové základny pro silniční tratě;
  • Výstavba dolních desek a podešví základů budov;
  • Konstrukce dolních částí stěn základů;
  • Výstavba lokalit, tras a dalších prvků zdokonalování půdy;
  • Plnicí podlahy a terasy.

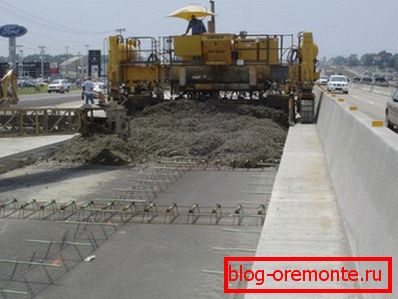

Hlavní oblast použití - silniční stavba.

Odlévání tenkého betonu v úzkých bednách, stejně jako struktury s vysokou frekvencí vyztužení se považuje za nežádoucí, protože vysoká tuhost zasahuje do normálního rozložení a zhutnění materiálu v bednění.

Vzhledem k nízké mez kluzu je materiál dokonale válcován silničním válečkem, a proto je považován za zvláště přijatelný pro konstrukci podkladů pro vozovku dálnic a dálnic.

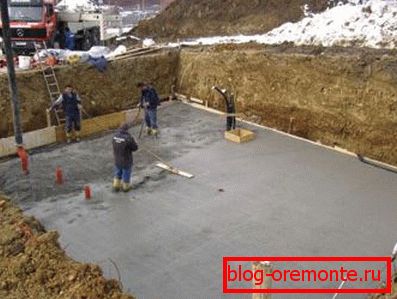

Podrážka základny je často vyrobena z hubeného roztoku.

Díky použití zvýšeného množství kamene a štěrku jsou řezání železobetonu s diamantovými kruhy a diamantové vrtání otvorů v betonu jedinými přijatelnými způsoby zpracování mraženého materiálu.

Závěr

Zlato бетон – это разновидность бетонного раствора с низким содержанием цемента и высоким содержанием щебня или гравия. Главное преимущество этого материала – невысокая стоимость и простота изготовления, что делает его популярным в ряде областей. Для более полного впечатления смотрите видео в этой статье.

Přidat komentář
