Chápeme, jak vypočítat objem betonového kroužku pro

09-04-2018

Výstavba

Tuto otázku častěji navštěvují ti, kteří jsou spojeni s výstavbou, opravou nebo uspořádáním předměstských oblastí, ale také se stane, že obyčejný člověk na ulici musí hledat odpověď. V našem článku se budeme snažit pomoci s tímto, řekneme vám nejen o vzorcích a výpočtech sami, ale mluvte trochu o betonových prstencích samotných.

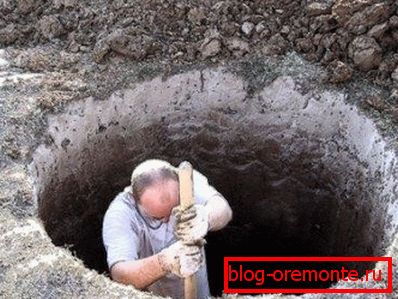

Pit pod studnu dělá po jeho konečném designu

Železobetonové kroužky

Železobetonové prstence jsou speciální konstrukce pro stavbu vrtů různých velikostí, které se nejčastěji používají na vnějších vodovodních a odvodňovacích sítích.

Výroba standardních výrobků se provádí v továrně z vysoce kvalitního betonu v souladu s GOST "Železobetonové instalatérské instalace".

Proces výroby betonových kroužků není obzvláště obtížný, proto potřebujeme:

Zpevněná ocel s průměrem do 10 mm.
Vysoce kvalitní beton.
Forma pro lití.

Výrobky z železobetonu pro zařízení studní jsou k dispozici ve standardních velikostech s označeními, které odrážejí účel prstence a jeho velikost. Řekneme o odrůdách níže.

Pokud jde o to, jak se vypočítá cena každého konkrétního produktu, je třeba pochopit, kolik kostek v betonovém prstenci ve skutečnosti, tím více, tím vyšší jsou náklady.

Výpočet železobetonového opěrného kroužku

Znalost velikosti výrobku je snadné vypočítat množství betonu ve f-kroužku, které je nezbytné pro jeho výrobu.

Ale vzhledem k tomu, že existuje mnoho různých možností na stavebním trhu, berte například podpěrný kroužek KO 6 - konkrétní objem výrobku se vypočte takto:

Nejprve je třeba zapsat parametry (rozměry), v tomto případě se budou rovnat následujícím ukazatelům - 840 x 580 x 70 mm.
Vypočtěte plochu kruhu většího průměru podle vzorce -? P d2 = 1/4 x 3,14 x (0,84 x 0,84) = 0,553896 m2. Kde P = 3,14 a d je vnější průměr (v našem případě 840 mm). Překládáme všechno na metry.
Nyní pomocí stejného vzorce vypočítáme plochu kruhu s vnitřním průměrem -? x 3,14 x (0,58 x 0,58) = 0,264074 m2.
Zjistěte oblast samotného produktu, protože je třeba odečíst z oblasti kruhu s vnějším průměrem, aby se odečte plocha s vnitřním průměrem 0,553896 - 0,264074 = 0,289822 m2.
Vynásobením plochy výškou zjistíme její objem - 0,289822 x 0,07 = 0,02028754 m3.

Takže jsme vypočítali objem betonu pro podpůrný kroužek KO 6, jak vidíte, není nic těžkého, hlavní věc je znát vzorec a parametry výrobku. Nicméně je vždy snadnější provádět výpočty, než stavět dobře s vlastními rukama, je zde potřeba speciální vybavení.

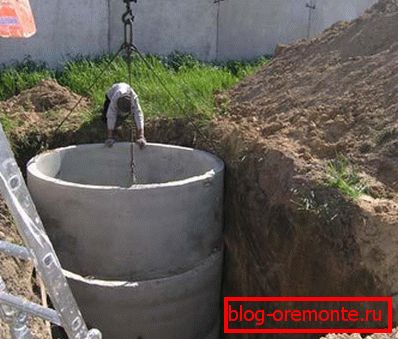

Přinejmenším je třeba žeriav, který dokáže zvednout zatížení půl tuny nebo dokonce tunu (viz foto)

Odrůdy betonových výrobků pro studny

Parametry všech typů vyrobených kroužků poskytujeme pro přehlednost (parametry budou popsány v následujícím pořadí - výška, tloušťka stěny, vnitřní průměr a hmotnost):

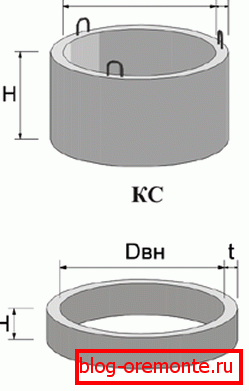

Obrázek ukazuje důležité parametry, které vám pomohou při výpočtech.

Pozor! Označení COP znamená následující - nástěnný prstenec.

KS-7-1, 10 cm, 8 cm, 70 cm, 46 kg.
KS-7-1,5; 15 cm, 8 cm, 70 cm, 68 kg.
KS-7-3, 30 cm, 8 cm, 70 cm, 140 kg.
KS-7-5, 50 cm, 8 cm, 70 cm, 230 kg.
KS-7-6, 60 cm, 8 cm, 70 cm, 250 kg.
KS-7-9, 90 cm, 8 cm, 70 cm, 410 kg.

Výrobky s malou výškou se nazývají doplňkové.

KS-7-10, 100 cm, 8 cm, 70 cm, 457 kg.
KS-10-5, 50 cm, 8 cm, 100 cm, 320 kg.
KS-10-6, 60 cm, 8 cm, 100 cm, 340 kg.
KS-10-9, 90 cm, 8 cm, 100 cm, 640 kg.
KS-12-10, 100 cm, 8 cm, 120 cm, 1050 kg.
KS-15-6, 60 cm, 9 cm, 150 cm, 900 kg.
KS-15-9, 90 cm, 9 cm, 150 cm, 1350 kg.
KS-20-6, 60 cm, 10 cm, 200 cm, 1550 kg.
KS-20-9, 90 cm, 10 cm, 200 cm, 2300 kg.

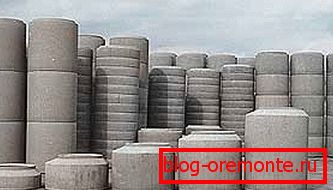

Široká škála kroužků vám umožňuje snadno vybavit vrata požadované velikosti

Dávejte pozor na přítomnost vyztužených uší pro výrobky o hmotnosti vyšší než 100 kilogramů.

Výrobek označený např. KS-10-6 se nazývá plný nástěnný kroužek s rozměry:

Výška - 60 cm.
Vnitřní průměr je 100 cm.

K dispozici jsou výrobky s označením KO (kroužek), tyto výrobky se nacházejí v následující verzi:

KO-6, výška-7 cm, vnitřní průměr 58 cm, vnější průměr 84 cm, hmotnost 60 kg.

Další modifikací je obložení vrtů pod poklopem (kruh K 1a, jehož objem se vypočítá podle níže uvedených parametrů):

K - 1a, výška - 18 cm, vnitřní průměr - 58 cm, vnější průměr - 100 cm, hmotnost - 160 kg.

Další produkty umožňují přesněji nastavit výšku studny, v některých případech vyrovnávat se zemí, v jiných - zvýšit jejich viditelnost. Montáž obkladových betonových prvků do krycí desky vrtu pomůže zvednout poklop nad jeho povrch.

Kvůli tomu je vyloučeno:

Proudění deště a tavení vody do studny.
Pokud se jamka nachází pod vozovkou, zasáhne vozidlo na poklop.
Zaplavení samotného poklopu.

Jedním z důležitých parametrů takového výrobku je objem betonového kroužku - 1 metr krychlový, jedná se o měrnou jednotku pro všechny takové výpočty.

Tip! Často se můžete potýkat s reklamami na prodej použitých betonových výrobků, včetně nástěnných podpěr pro studnu, naše rada Vám je studovat zboží před nákupem. Kontrolujte zejména vnitřní stěny, na kterých lze vidět nepravidelnosti a různé odstíny betonu (nekalé prodejce opravují praskliny).

Závěr

Doufáme, že výše uvedené pokyny vám pomohou najít správnou odpověď na vaši otázku. Pokud máte v tomto procesu potíže, můžete vždy použít bezplatnou elektronickou kalkulačku, která se nachází na internetu.

V prezentovaných videích v tomto článku najdete další informace k tomuto tématu.
