Betonové trubky - typy výrobků: tlakové, beztlakové. způsoby

Beton je uměle vytvořený materiál. Jeho hlavními složkami jsou cement, voda a různé přísady (písek, drcený kámen a plniva). Z něj můžete vyrábět různé prvky a součásti, které lze použít po dlouhou dobu, včetně opakovaně, jako příklad - použité betonové trubky.

Hlavní typy

V našem článku se zaměříme na takové struktury. Často se nacházejí v různých částech země, kde vykonávají svou tvrdou službu.

Tip: Pokud potřebujete železobetonové potrubí, je třeba při procesu vibropresování přidat výztuž k obyčejnému betonu.

Průmysl nabízí dva typy těchto výrobků: beztlakové a tlakové.

Impotentní

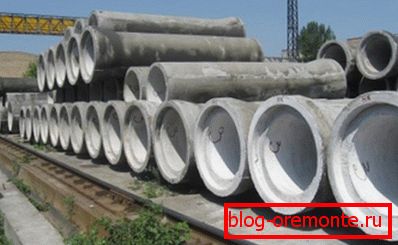

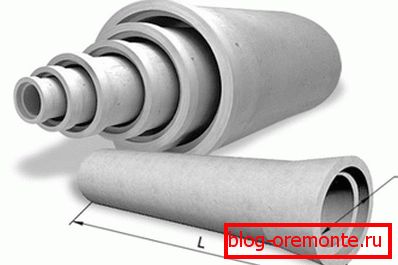

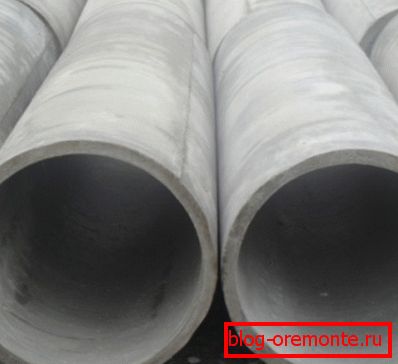

Pro kapaliny, které jsou transportovány unášením, jsou netlakové trubky zvonovité nebo faltsevy. Takové výrobky jsou vyrobeny z těžkých značek betonu a podzemní vody a atmosférické kanalizace mohou protékat. Také se tento materiál používá k výrobě výrobků položených v silničních a železničních silnicích, s nimiž provádí odstraňování vody z taveniny.

Pro jejich výrobu s použitím odstředivého nebo vibropresivního betonu patřící do třídy B25. Mají velmi vysokou kvalitu a trvanlivost.

Pokud mluvíme o jejich designu, můžeme rozlišit následující hlavní typy:

Tlaková hlava

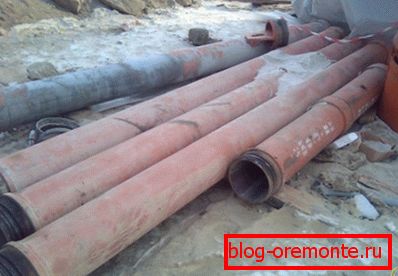

V takových potrubích se tekutina dopravuje za určitého tlaku. Nejčastěji se používají ve vodovodních sítích i v kanálech. Je třeba poznamenat, že takové betonové trubky se ve stavebnictví méně a méně používají.

Odborníci nyní preferují další možnosti:

• polymerní;
• ocel s polymerem;
• litinu.

Existují však také vodní tlakové sítě hlavního typu, pomocí kterých je voda dodávána všem městům, a dokonce i velkým územím (okresům, oblastem).

Tip: u takových případů je lepší použít potrubí, které jsou vyrobeny z oceli (opatřeno podšívkou z cementárního písku) nebo železobetonem.

Nicméně jejich průměr může být:

• 500-1100 mm, které jsou považovány za malé;
• do 5500 mm, považováno za velké.

Отметим напорные трубы серии BTН – цилиндрического типа, оснащенные раструбом и прорезиненным кольцом. Значение внутреннего диаметра колеблется в пределах 100-500 мм, длина (в мм):

• 1000;
• 2000.

Železobeton

Způsob výroby

Tento typ trubky se získá zpevněním betonu pomocí vyztužení, což může být stresující nebo nestlačené:

• první typ zahrnuje stlačování betonu, po němž je na něj umístěna speciální výztuž ve formě drátu;
• druhým je "zabalit" základnu rámem z vyztužujícího prvku.

Dalším krokem při výrobě železobetonu je tvorba výrobku, která se provádí na:

• vibroprokatnom stanane;
• v pohyblivých formách;
• kazety;
• matrice.

Pak musí získat tvrdost. Tento proces se provádí za normálních podmínek (pokud neexistují zvláštní požadavky na pevnost produktu) nebo pomocí autoklávu (pokud má výrobek získat vysokou pevnost).

Trubky z železobetonu mohou být jak tlakové, tak i beztlakové.

Průřez materiálů používaných v systémech s nízkým tlakem může být:

• kulatý - označený jako "T";
• ovoidal - "THAT";
• eliptický - "TE".

První skupina je rozdělena do následujících podskupin:

• Těsnění se používá pro utěsnění spojů, vnitřní průměr od 400 do 1600 mm, délka - 5000 mm (T);
• zvonovitý tvar s podrážkou - vnitřní průměr od 1000 do 2400 mm, délka - 3000, 4500, 5000 (mm);
• se stupňovitým vnitřním povrchem zásuvky (TS). Jako těsnění používají pryžový kroužek. Vnitřní průměr je od 400 do 1600 mm, délka výrobků je 2500, 3500 a 5000 (mm);
• krok s podešví (TSP), vnitřní průměr od 400 do 1600 mm, délka konstrukcí - 2500, 3500 a 5000 (mm);
• s objímkou ​​na povrchu zadní části (TB), pro těsnění je použit pryžový kroužek, vnitřní průměr je od 400 do 1600 mm, jediná délka je 5000 mm;
• s límcem a podešví (TBP), vnitřní průměr od 1000 do 2400 mm, možnosti délky 3000, 4500 a 5000 mm;
• skládaný typ (DFT), opatřený podešví, slouží k utěsnění spojů, vnitřní průměr od 1000 do 2400 mm, délky 3000, 4500 a 5000 mm.

Typy produktů

Existují tři typy trubek s volným průtokem, které se liší pouze v hloubce plnění půdou, v (m): 2, 4, 6. Pro zvýšení nosnosti se používá výztuž, rozměry se nemění.

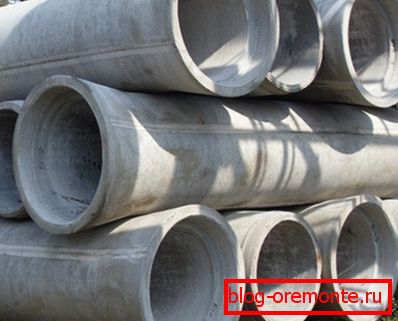

Mezi tlakovými trubkami, které mají kruhový průřez, je možné rozlišit:

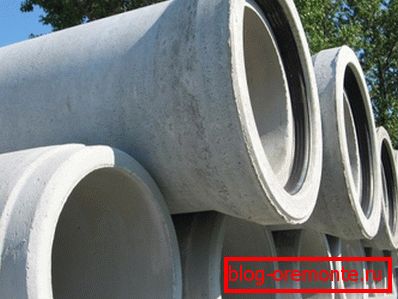

• tvar zvonu, pro utěsnění pogumovaných kroužků, vnitřní průměr je od 300 do 2400 mm, varianty délky - 2500, 3500, 5000 a 5900 mm;
• TNP - TN s polymerním jádrem. Vnitřní průměr je od 400 do 1200 mm, možnost jedna o délce - 5000 mm;
• TNS - TN s ocelovým jádrem. Vnitřní průměr od 2500 do 6000 mm, možnosti délky - 5000 a 10000 mm.

Navíc průmysl vyrábí trubky:

• nízký tlak (nejvýše 10 atm);
• střední tlak (nejvýše 15 atm);
• vysoký tlak (až 20 atm.).

Výhody

Pokud srovnáváme železobetonové výrobky s obyčejnými trubkami, mají před posledním řadu nepopiratelných výhod:

1. Nízká cena, kterou vysvětluje levný výrobní proces a není nákladná. Proto továrny vytvářejí na svých produktech malou marži, aby co nejvíce spotřebitelů mohli nakupovat železobetonové konstrukce slušné kvality za přijatelné náklady.
2. Spolehlivost a trvanlivost již byly prokázány v průběhu provozu, kdy byly výrobky schopné odolat těžkým nákladům.. Pokud výrobní pravidla a pokyny k instalaci nejsou porušeny, bude stavba sloužit na místě více než půl století.
3. Všestrannost železobetonových trubek je také nepochybná.. Mohou být použity k provádění různých prací, které jsou spojeny s opravou nebo konstrukcí, ležel potrubí v různých hloubkách.
4. Odolnost proti poškození výrobků díky kombinaci betonové a ocelové výztuže, která jim umožňuje nedeformovat, odolávat korozi a teplotním výkyvům. Přeprava výrobků není obtížná.
5. Snadná instalace je zajištěna pomocí těsnicích kroužků, což výrazně snižuje náklady na práci za práci a umožňuje vám opustit použití jiných materiálů při spojování švů.

Nevýhody

Ale hlavní nevýhoda může být nazývána velkou hmotností, takže je neinstalují s vlastními rukama. Vyžadují zapojení speciálního zařízení pro instalaci, které je spojeno s vysokými přepravními náklady.

Je dobré vědět

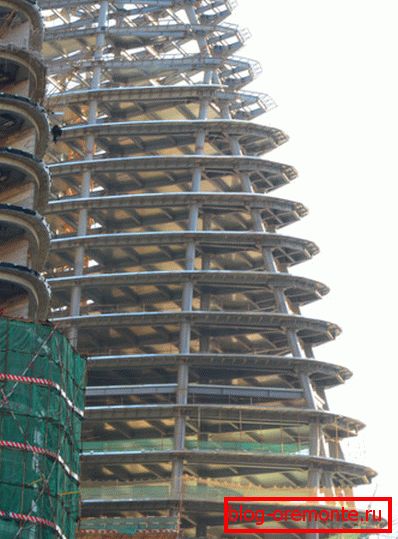

Na závěr bych chtěl hovořit o nové staré technologii, která byla v roce 1932 vytvořena v SSSR. Mluvíme o konstrukci rámových budov pomocí potrubí z betonu. Umožňuje snížit náklady a rychlost konstrukce objektů dvakrát.

Průkopníkem této metody byl profesor Gvozdev. Technologie však nepřekročila naše rozhovory a nyní ji mnoho zemí využívá, úspěšně budovat výškové budovy s minimálními výdaji.

Závěr

Tento materiál byl věnován potrubí z betonu a železobetonu. Naučili jste se, jak jsou vyráběny, jejich charakteristiky, označování a používání. Například, že betonové trubky s velkým průměrem se často používají k zásobování velkých měst vodou.

Náklady na výrobky jim umožňují soutěžit v některých případech s kovem nebo plasty. Video v tomto článku vám pomůže najít další informace o tomto tématu.
