Betonová rozvodna: typy a provozní charakteristiky btp

Kompletní trafostanice (CTS) se osvědčily při práci na staveništích. Nejčastěji se používají k tepelnému zpracování betonu, což výrazně zrychluje proces vytvrzování a sadu konstrukční pevnosti, stejně jako zahřívání zmrzlé půdy. Tyto metody práce neumožňují zastavit proces v podmínkách nízkých okolních teplot a výrazně zkrátit dobu výstavby.

Blokování rozvoden

Co je BKTP je zkratka pro blokovou kompletní transformátorovou rozvodnu, která je určena pro:

• Přijetí energie
• Aktuální konverze
• Distribuce elektrické energie.

Tento komplex zařízení je uzavřený spínací přístroj s napětím do 35 kV.

Taková transformační stanice může být navržena pro napětí (kV):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Silové transformátory - hlavní charakteristika zařízení.

Může se lišit a dosáhnout následujících hodnot:

• 100, 160, 200, 250, 400, 630 kW.
• 1000, 1250, 1400, 1600, 2500, 4000 a dokonce i 6300 kW.

Blokování rozvoden с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Průmyslové.
• Suburban.
• Urban.
• Soukromá doména.
• Chata a rekreační vesnice.
• Výrobní oblasti.

Pro vaše informace! V úplné sadě nově získaných BKTP je k dispozici podrobné pokyny pro instalaci tohoto zařízení. Ve většině případů to dovoluje bez přilákání najatých pracovníků soukromým vývojářům s vlastními rukama k provedení instalace na zemi, pokud mluvíme samozřejmě o malé verzi.

Cena blokových rozvoden závisí na několika složkách:

• Konfigurace:

• Počet a výkon transformátorů.
• Počet buněk.
• Schémata.
• Kovové pneumatiky.
• Počítače.
• Pojistkový jistič (typ vysokonapěťového jističe).
• Odpojovače.
• Sekce.
• Vákuové jističe.
• Uzemnění
• Počet řádků.
• AMR.
• Systémy AVR.

Samozřejmě, v celkových nákladech dodavatele budou také zahrnuty náklady na dodání, pokud si zakoupíte zařízení na objednávku.

Vybavení betonu

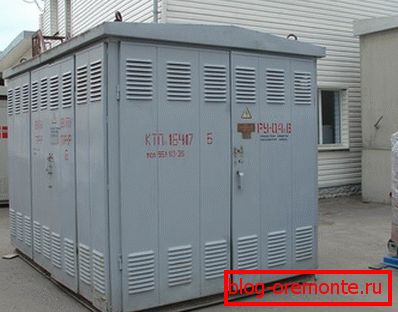

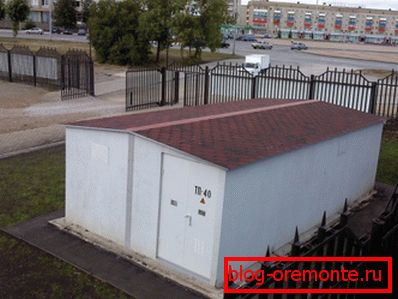

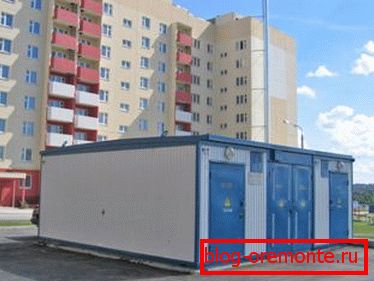

Podstanice transformátorů v betonovém pouzdru se používají k napájení bytových a komunálních, veřejných a průmyslových budov.

Provozní a technické charakteristiky blokových rozvoden

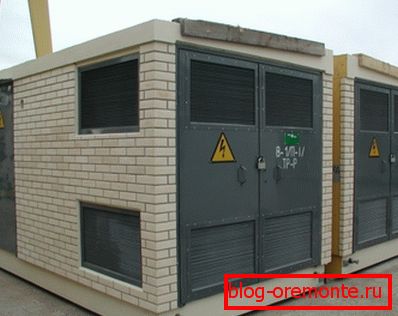

Betonové skříně pro rozvodny jsou vyrobeny z vysoce kvalitního těžkého betonu značky B30 o tloušťce stěny 100 mm.

To zajišťuje vynikající výkon trupu:

• Vysokopevnostní betonová konstrukce.
• Tepelná odolnost.
• Voděodolný.

Vlastnosti, které rozlišují blokové kompletní transformátorové stanice v konkrétním případě, jsou:

• Malá hmotnost a kompaktnost KTP.
• Spolehlivost železobetonových bloků, provedených pomocí nejmodernějších technologií pro tvorbu KTPB:

• Požární odolnost
• Odolnost proti vandalům.

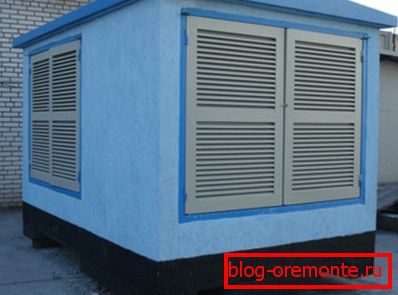

• Ochrana proti povětrnostním vlivům
• Potřebná trvanlivost.

Typy betonových transformátorových rozvoden

K dnešnímu dni se používají dva typy blokových rozvoden:

• Jednofázový transformátor KTPB je instalován pro použití s ​​náklady s přerušením dodávky elektrického proudu za den nebo méně, při údržbě nebo výměně poškozených součástí.
• Podstanice s dvěma transformátory se používají s přednostním použitím elektrických přijímačů první a druhé kategorie. Výkon transformátorů v nich je nastaven tak, že když je jeden z nich odpojen, druhý převezme potřebné zatížení.

Pozor! Podstanice s dvěma transformátory jsou naléhavě potřebné s nerovnoměrným rozvrhem zatížení (denní nebo roční), bez ohledu na kategorii elektrické energie koncového uživatele. V takovém případě je vhodné nastavit výkon transformátorů pro jednosměnný nebo dvousměnný provoz s nerovnými zatěžovacími posuny.

Dvojfázový transformátor KTPB je výhodný v tom, že během období činnosti podniku s malým zatížením mohou být některé transformátory vypnuty. V takovém případě je zatížení přenášeno propojkami v betonovém plášti do rozvodny sekundárního napětí. Takový úsporný režim provozu zařízení zajišťuje minimalizaci nákladů na výkon elektrického zařízení.

Popis podstanice

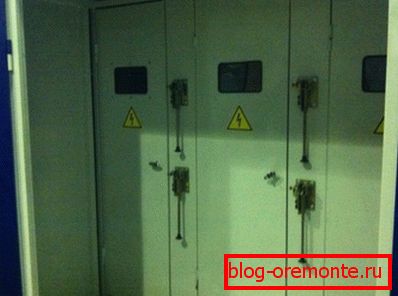

Podstanice obou typů se skládají z betonových bloků s elektrickým vybavením instalovaným v nich:

• Spínací rozvaděče vysokého napětí - 6 kV nebo 10 kV.
• Nízkonapěťové rozváděče nízkého napětí - 0,4 kV.
• Silové transformátory TM, TMG, TSZ, TSZN.

Celkové rozměry výstavby rozvoden:

• Podstanice s jedním transformátorem (BKTP) může mít celkové rozměry:

• 4610 * 2510 * 2820 mm.
• 5270 * 2250 * 2205 mm.

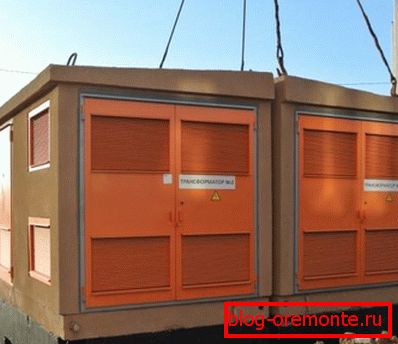

• Substation s dvěma transformátory (2BKTP), resp.

• 4610 * 5070 * 2820 mm.
• 5270 * 4500 * 2205 mm.

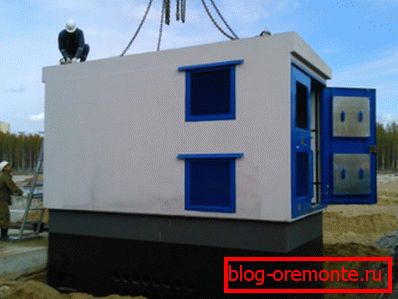

Pro vaše informace! Je možné provádět BKTP od 3, 4 a více (na přání zákazníka) bloků umístěných vedle sebe a propojených chodbami. Je také přípustné vytvořit 2 komorové komory se základnou zpevněných bloků zařízení s vyšší pevností. Pro tento účel se používá základový kabel (FBK) - nese funkci základny a kabelové místnosti s nainstalovaným olejovým přijímačem. Nebo volumetrická jednotka (ON) - obsahuje rozváděče, štíty a komoru silových transformátorů.

Pro napájení kabelů do elektrického zařízení rozvodny BKTP jsou v podlaze otvory. Transformátorová jednotka je vybavena mřížkovými mřížkami pro ventilaci a regulaci teploty v místnosti transformátoru.

Vedle hlavního zařízení jsou modulární rozvodny BKTP vybaveny přístroji pro měření a měření elektřiny:

• Aktivní a reaktivní měřič energie.
• Ampermetry a transformátory proudu.
• Voltmetr se spínačem na vstupu rozvaděče nízkého napětí.
• Stín jejich vlastních potřeb.
• Další doplňková zařízení na vyžádání.

Výrobní společnosti zabalených kompletních transformátorových rozvoden v betonové budově provádějí celou řadu činností spojených s navrhováním, výrobou, dodávkou a kontrolou vlastního zařízení.

Závěr

Doufáme, že nebudete mít potíže při hledání různých projektů, výrobních a instalačních organizací. Není tedy nutné koordinovat své činnosti, což v důsledku agregátu umožní poněkud snížit náklady na projekt a ušetřit nervy.

Hlavní věcí je obrátit se na spolehlivého partnera, který zaručí pozitivní výsledek a kvalitu vybavení. V prezentovaných videích v tomto článku najdete další informace k tomuto tématu.
