Betonová podložka: cíle a metody konstrukce
Proč se pod základy hodí betonový podušek? V jakých případech je jeho použití oprávněné? Jaké značky betonu mohu použít? Je nutné zpevnění? Pokusme se najít odpovědi na tento seznam otázek.
O terminologii
Za prvé, oddělme mušky od kotníků.
To, co se běžně nazývá polštář, není vždy v souladu s platnými právními předpisy.

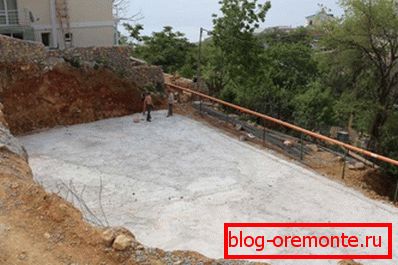

- Vrstva nízkokvalitního betonu, který chrání monolitický podklad před únikem cementového mléka do půdy v plnicí ploše a z agresivních účinků půdy a podzemních vod v budoucnu, se nazývá betonová příprava.
Navíc: betonová příprava je často jednou ze spodních vrstev dortu betonové podlahy podél země. V tomto případě slouží k rovnoměrnému rozložení zatížení izolace: beton ji chrání před nerovným tlakem zespodu s proměnnou hustotou nebo nerovnoměrným smrštěním půdy.

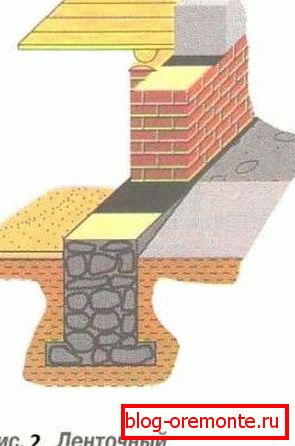

- Ve skutečnosti je potřeba polštář, aby se rozložil tlak na zemi nad jeho větším prostorem a zabránilo se deformaci prefabrikovaného podkladu.
Cíle
Pokud je situace s cíli konkrétního přípravku zcela jasná, měl by být účel výstavby polštáře poněkud objasněn. Ve skutečnosti jsou vyčerpávající popsány v kapitole 2.195 příručky pro návrh základů, která je přílohou SNiP 2.02.01-83. Podle dokumentu by neměly být použity prefabrikované základy obdélníkových desek:
| Doporučení | Odůvodnění |
| Na volném písku | Nerovnoměrné smrštění půdy s nízkou nosností může vést k deformaci základů budovy |
| Na silných půdách | Deformace může být způsobena mrazem nebo navlhčením půdy. |
| Na půdách s proměnlivou stlačitelností | Se stejným specifickým zatížením bude srážení základny nerovnoměrné |
| V seismicky nebezpečných oblastech se seismicitou 7 nebo více bodů | Při zvlněných zemních vibracích bude šíření seizmických vln v nepřítomnosti pevné základny vést ke zničení stěn. |
A tady je polštář? A tady je: prefabrikovaná základna na betonové podložce dostatečné síly bude mít všechny vlastnosti monolitické.
Zvláště je nutné stanovit situaci, kdy je airbag potřebný pro rozložení tlaku na půdách s nízkou nosností. V tomto případě nemusí být základna nutně monolitická: základové desky FL jsou navrženy speciálně pro tuto funkci.

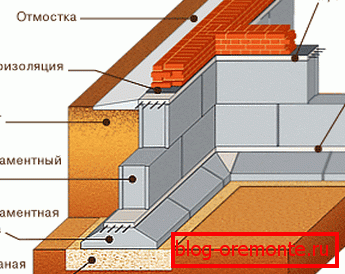

Důležitý bod: svislé švy prefabrikovaného podkladu (včetně mezi deskami FL a bloky FBS) jsou prováděny striktně pomocí bandáže. Umístění dvou nebo více švů na stejnou svislou rovinu je přímou cestou ke vzniku trhlin ve stěnách.
Строительство
Příprava
Pokyny pro konstrukci betonové přípravy pro zakládání nebo dokončování potěru více než jednoduché.
- Dno jámy nebo příkopu je vyrovnáno a utlumeno co nejvíce.
- Na půdách s mírnou hustotou a půdou, která se zvedá, se provádí podestýlka s pískem o tloušťce asi 10 cm.. Písek se rozlití velkým množstvím vody pro maximální smrštění. Na hustých písčitých a písčitých půdách není zapotřebí ložní prádlo; na skalnaté půdě, ze zřejmých důvodů, polštář samotný není potřeba.
- Na vrstvě se rozkládá vrstva hydroizolace (zpravidla pás hustého polyethylenu s překrytí 10 cm).
- U hydroizolace je betonová vrstva vytažena (bez výztuže) tloušťky 100 mm. Minimální přípustná, dle SP 50-101-2004, betonová třída pro pevnost - M50. Obvykle se používá M100, jehož cena krychle je dokonce mírně nižší díky použití hrubého kameniva (s pevností M50 jsou vyráběny pouze roztoky).
Při samostatné přípravě betonové směsi můžete použít tabulku proporcí:
| Značka síly | M400 cement: písek: drcený kámen |
| M100 | 1 : 4,6 : 7 |
| M150 | 1 : 3,5 : 5,7 |
| M200 | 1 : 2,8 : 4,8 |
| M300 | 1 : 1,9 : 3,7 |
- Další práce pokračují asi za týden - poté, co byl beton nastaven na minimální pevnost.
Polštář
Jak jsou železobetonové polštáře konstruovány pro základy prefabrikovaných pásů?
Výpočet
Měla by vycházet z dalších údajů - nosnosti půdy a hmotnosti na metr stěny. Předpokládejme, že metr stěny váží 7 tun a nosnost půdy je 1 kgf / cm2. Pak by plocha na metr polštáře měla být 7000/1 = 7000 cm2; šířka 7000/100 = 70 cm.
Poznámka: nekruhové a zlomkové hodnoty jsou zaokrouhleny na násobek 10 centimetrů. Zásoba na přepravní kapacitu se nikdy neskončí.
Tloušťka polštáře je obvykle 300-400 mm.

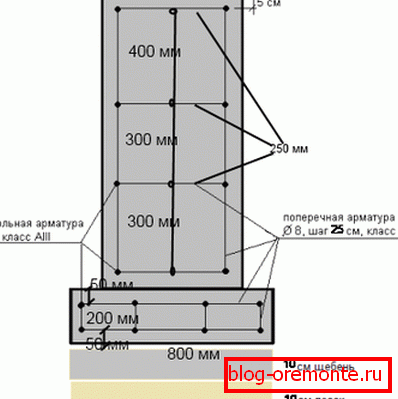

Výztuž
Je vyrobena z výztužných tyčí o tloušťce 12 mm. Oční článek - 200 mm. Výztužná klec je vyrobena dvouvrstvá; sítě by měly být přibližně 50 mm od povrchu monolitu.
Для крепления стержней используется отожженная вязальная проволока. Výztuž нигде не должно выходить на поверхность.
Ložní prádlo
Při odkládání půd a v tomto případě se důrazně doporučuje nalit do dna příkopu písek nebo štěrk. Jak zajistit smrštění písku - již víme; nejjednodušší manipulátor pro trosek může být postaven s vlastními rukama z kusu dříví s rukojetí připevněnou k tomu.
Tloušťka ložního prádla - 10 - 15 cm.
Vyplňte
A v tomto případě je lepší předem položit na lože vrstvu polyethylenu, která zabraňuje odtoku cementového mléka. Poté se polštář nalívá se dvěma vrstvami s povinným sestřihem každé vrstvy.
Během přestávek v práci se nová dávka nalije buď před naplněním nebo po dosažení pevnosti nejméně 1,5 MPa (což přibližně odpovídá 3-4 dnech od okamžiku pokládky při teplotě 20 ° C).
Závěr
Doufáme, že naše doporučení pomohou čtenáři při samostatné výstavbě. Jako obvykle video v tomto článku mu nabídne další předmět. Úspěchy!
