Betonová koruna: konstrukční prvky a použití diamantových,

Vrták na beton (pohár) je speciální zařízení pro vrtání otvorů na tvrdých a extrémně tvrdých površích. Tato zařízení se nepoužívají sami, ale s vrtacími kladivy nebo jiným výkonnějším zařízením.

Správně zvolená koruna pro beton určuje, že účinnost vrtání není menší než hlavní zařízení. Takže, co a jak vrtat betonové výrobky?

Otvor děrovaný vrtákem a další - karbidový pohár

Základní klasifikace

Korunky pro vrtání otvorů ve železobetonových konstrukcích a výrobcích jsou k dispozici v různých provedeních. Výběr určité modifikace řezného nástroje je určen takovými faktory, jako je typ a stupeň tvrdosti obráběných ploch, průměr otvoru, druh vrtacího zařízení atd.

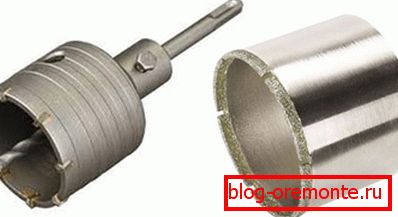

Na foto - modifikacích pro perkusové vrtání (vlevo) a pro nezkreslenou (pravou)

Moderní betonová koruna podle způsobu vrtání je k dispozici ve dvou typech:

  • modifikace vrtání na bicí;
  • modifikace vrtání bez kladiv.

V souladu s konstrukčními vlastnostmi je řezací nástroj rozdělen do následujících kategorií:

  • Ozubená korunka (karbid) - používané pro vrtání na rázy. Přístroj je vybaven ostřím, který se skládá z pájených karbidových zubů. Držák se používá k připojení přístroje - SDS, SDS + a SDS max.

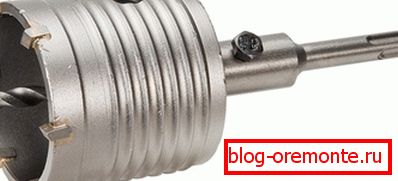

Pohár zubové oceli se středícím vrtákem

Takový druh řezného nástroje se používá při práci s ručními razítky. Průměr díry při práci s korunami tohoto typu se pohybuje od 20 do 100 mm.

Mezi nevýhody ozubeného řezacího nástroje je třeba poznamenat intenzivní opotřebení okraje a v důsledku toho snížení účinnosti vrtání. Navíc při střetu s výztuží se hrana stane nepoužitelnou bez možnosti následného zotavení.

Další nevýhodou těchto nástrojů lze považovat za zvýšené nárazové zatížení na zpracovávaném povrchu, což negativně ovlivňuje jak stav koruny, tak stav betonových konstrukcí.

  • Diamantová koruna - Jedná se o technologičtější a progresivnější zařízení vhodné pro vrtání metodou bez dopadu. Řezná hrana nemá v tomto případě kovové zuby, protože jsou nahrazeny rozprašováním korundového nebo diamantového třísky.

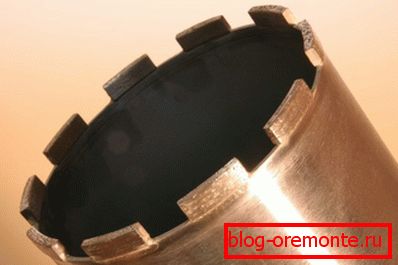

Na fotografii - korunu s diamantovým prachem

Hlavní výhodou tohoto zařízení je schopnost efektivně zpracovat železobetonové konstrukce. Koruna s diamantovým povlakem významně rozšiřuje možnosti vrtání, protože průměr otvorů se v tomto případě pohybuje mezi 12-650 mm.

Kromě velkého výběru použitých průměrů je třeba poznamenat, že použití korun tohoto typu umožňuje vrtání do hloubky 1,5 metru.

Zařízení s řezným průměrem až 100 mm mají standardní SDS stopku pro instalaci v děrovači. Takové korunky se používají bez povinného používání kapalného chlazení.

  • Diamantová koruna стандарта КС používané pro zpracování vysoce pevného betonu a dalších materiálů s podobnými vlastnostmi.

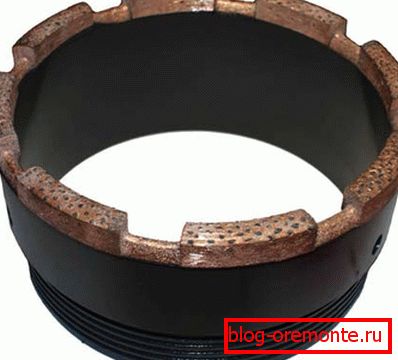

Jednoplášťová korunová norma KS

Tento nástroj má ostří potaženou polykrystalickými diamanty. Povlak je charakterizován speciální technologií postřiku, která činí provoz zařízení zvláště dlouhodobě.

Taková zařízení se používají především s velkými vrtacími zařízeními, které nejsou určeny pro ruční provoz.

Kladivý nástroj

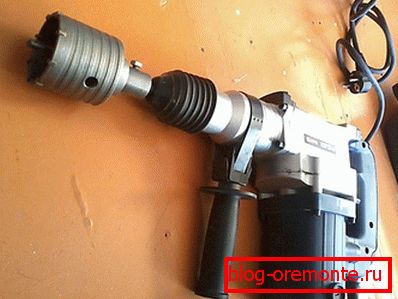

V foto - karbidovém poháru namontovaném na razníku

Moderní betonová korunka je válcovité zařízení vybavené spojovacím prvkem (stopkou) pro pevné uložení v nárazových vrtačkách nebo rotačních kladivach systémů SDS, SDS + a SDS max.

Takové šálky jsou vyráběny za použití vysoce odolných kovových slitin, které jsou odolné proti vyšším teplotám a dlouhodobým účinkům šoku. Pracovní okraj těchto zařízení je vybaven defektními zuby nebo jinými obzvláště silnými slitinami.

Pohár může být v závislosti na úpravě vybaven centrovacím vrtacím zařízením, což zjednodušuje použití nástroje.

Díky speciální konstrukci šálku a stopky je zajištěn optimální přenos síly na břit. Výsledkem je, že korunka při vysokých rychlostech, bez použití nadměrné síly, vstupuje nejen do křemičitých cihel, ale také do cihel a betonu.

Diamantově potažené korunky - vrtný kámen s kamenem

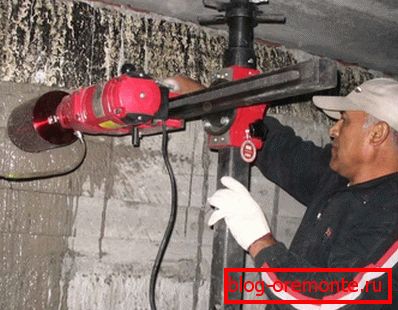

Ve vertikálních površích pro vrtání fotografií

Jak již bylo uvedeno, diamantové korunky jsou jedním z nejslibnějších řešení pro vrtání otvorů malého a velkého průměru v materiálech se zvýšenou tvrdostí. Pomocí těchto zařízení můžete snadno provádět mechanické zpracování železobetonu, zdiva, přírodního kamene, nemluvě o lehkém porézním nebo celulózním betonu, který je dnes populární.

Hlavní rozdíl tohoto zařízení od běžných vrtáků a vrtáků spočívá v tom, že pouze tenký okraj se dotýká povrchu zpracovávaného materiálu. Tento rozdíl umožňuje nejen významně zvýšit intenzitu vrtání, ale také minimalizovat zničení řezu podél okrajů otvoru. Kromě toho menší kontakt mezi řeznými a opracovanými hranami se mění na méně hluku a prachu.

Historie použití korun pro úpravu pevných povrchů má více než deset let. Ale až donedávna se toto zařízení používalo výhradně pro potřeby těžebního průmyslu. V poslední době se toto zařízení začalo používat při stavebních, opravárenských a dokončovacích pracích v budovách pro obytné, veřejné a průmyslové využití.

Hlavní oblastí použití řezných nástrojů s diamantovým povrchem je pokládka instalatérských, plynárenských a jiných nástrojů, stejně jako řezání spodních a dalších technologických výklenků.

Konstrukční prvky diamantových korun

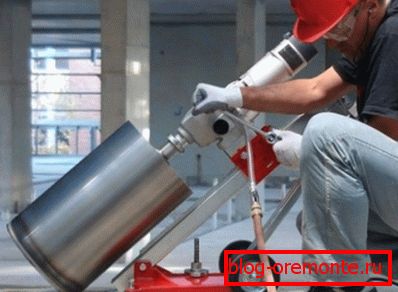

Instalace korunky s velkým průměrem

Moderní koruna s diamantovým prachem se prakticky neliší od podobných zařízení zcela vyrobených z oceli. Ve skutečnosti jde o stejný válec, který je vybaven spojovacím prvkem (stopkou), který je určen pro upevnění v upevňovacím prvku vrtacího zařízení.

Pokud jsou na celokovových lahvích řezný břit rovnoměrný kovový řez s pájenými kovovými zuby z tvrdé slitiny, pak je v tomto případě vše poněkud jiné. Podél řezných hran diamantových korunek nejsou oddělené zuby, ale širší segmenty s diamantovým nebo korundovým rozprašováním jsou pájeny.

Existuje samostatná kategorie takových zařízení, u nichž jednotlivé segmenty nejsou spájeny a postřik se provádí nepřetržitě přes břit. Nástroj s kontinuálním postřikem na kroužky se používá nejen pro práci s betonem, ale pro jemnější a čistší práci, jako je vrtání keramických dlaždic a dlaždic.

Samozřejmě, tvrdá slitina koruna na betonu je mnohem levnější než diamantově potažený protějšek. Cena diamantového nástroje je však odůvodněna vyšší produktivitou. Navíc díky delšímu zdroji jsou diamantové nástroje ekonomičtější o 60-80% ve srovnání s protějšky z tvrdých slitin.

Důležité: Díky opotřebení mohou být segmenty ostří nahrazeny novými segmenty, což ušetří peníze při nákupu nové koruny.

Životnost diamantových korun

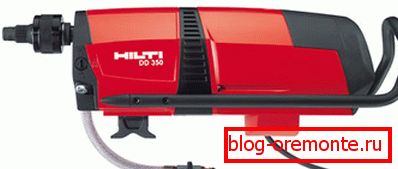

Profesionální zařízení pro vrtání betonu

Jak zvýšit život koruny vlastními rukama, aniž byste museli kompromitovat intenzitu vrtání?

Za prvé, aby se zabránilo opotřebení nástroje, umožňuje chlazení řezné části vodou.

Při procesu vrtání se segmenty ohřívají na kritické teploty, což může vést k jejich rozložení. Aby se zabránilo tomu, že se to stalo, a aby se zabránilo tomu, že se šálka stane nepoužitelným, musí být řezné prvky během provozu chlazeny tekoucí vodou.

Kromě snížení teploty umožňuje tekoucí voda účinnější odstraňování vyhořelého kalu. Při ochlazování musí být znečištěná voda sbírána speciálním vysavačem.

Důležité: Pokud z nějakého důvodu není možné zajistit nepřerušený přívod vody k ochlazování okraje, doporučujeme použít "šálky" pro suché řezání.

Chcete-li významně rozšířit zdroj koruny, můžete správně vybrat typ segmentů. V tomto případě nebude řezný břit již vymazán, v důsledku toho se segmenty nemusí vyměňovat a obzvláště nebudete muset přemýšlet o nákupu nové sestavy pohárku.

Důležité: Pokud hodláte pracovat s železobetonovými povrchy, doporučujeme použít "šálek" potažený měkkým svazkem diamantů. Pokud provádíte vrtání konvenčního vysoce kvalitního betonu, nejlepším řešením bude hrany pokryté pevným svazkem diamantů.

Použití karbidových korunek

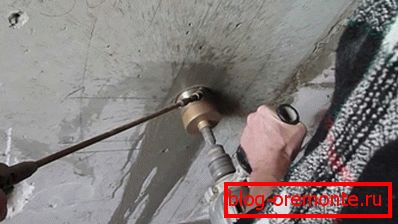

Vodní chlazení karbidového vrtáku

Zvažte, jak používat korunku na beton, pokud je zde úder. Máte-li SDS, SDS + nebo SDS max punch, můžete si zakoupit karbidovou misku, která bude stačit k vrtání otvorů o průměru od 50 do 450 mm.

Přejděte do úložiště řezného nástroje, vyberte jej podle síly razníku a typu spojovacího prvku. Obvykle mohou být koruny o průměru až 250 mm umístěny na úpravách s výkonem do 1 kW.

Větší rozměry betonové korunky jsou navrženy pro výkonnější zařízení.

Důležité: Přestože na trhu existují adaptéry, které dovolují, aby byly na vrtáky s malým výkonem instalovány kelímky s velkým průměrem, nedoporučuje se používat takové nástroje, protože nástroj nemusí odolat nadměrnému zatížení a selhat.

  • Počáteční vrtání jsme přesvědčeni, že čelíme obyčejnému betonu bez skrytých výztuží.
  • Dále vložte stopku pro betonovou korunku do držáku nástrojů.
  • Pokud je šálka vybavena centrovací vrtací jednotkou, připojujeme ji k povrchu, pokud není vrtačka, opíráme se o břit.
  • Zatímco šálek nespadá hluboko do povrchu a nedosáhne správného směru, nedoporučuje se používat nadměrnou fyzickou sílu.
  • Počáteční vrtání je vhodné přilákat pomocníka, který bude držet hadici vysavače, a tak bude možné zajistit účinné odstranění prachu.
  • Při práci s korunou jej pravidelně nevytahujte z díry, jako při práci s běžným vrtacím strojem. Prohloubíme pohár až na konec.
  • Pokud dojde k vyvrtání otvoru, bude beton uvnitř šálku. V opačném případě bude hrnka prázdná a díra bude muset být dále rozvinutá a uvolněna z betonu.

Důležité: Při vrtání silných stěn nebo podlah můžete použít prodloužení pro betonovou korunu.

Aplikace diamantových korun

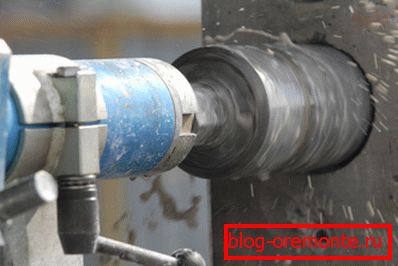

Minimální množství prachu a nečistot kromě mokrého kalu

Pokyny pro použití diamantových korunek se liší od použití karbidových kelímků. Zvláštností je použití technicky složitých zařízení, která na rozdíl od perforátoru umožňuje vrtání bez vlivu vibrací.

Zařízení je navíc upevněno na obráběném povrchu, což umožňuje umístění otvorů v požadovaném směru. Pevný nástroj velmi usnadňuje práci, neboť pracovník potřebuje pohybovat zařízení během vrtání, ale nemusí ho držet. Tím je dosažena vysoká přesnost řezání, kterou ostatní zařízení nejsou schopna poskytnout.

Závěr

Nyní víte, jaké typy korun jsou používány pro mechanické zpracování betonových konstrukcí a konstrukcí. Kromě toho nyní máte obecnou představu o technologii vrtání tímto nástrojem.

Máte-li jakékoli dotazy, které potřebují vyjasnění, podívejte se na video v tomto článku.
