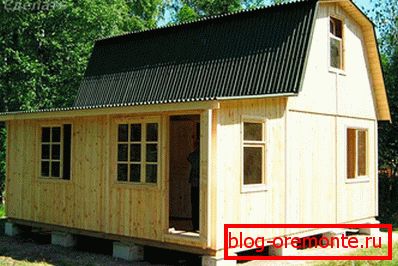

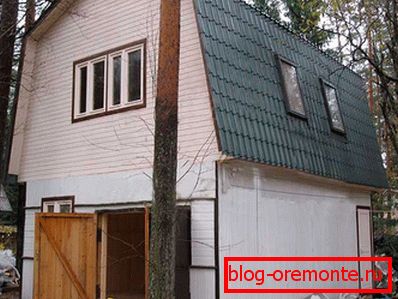

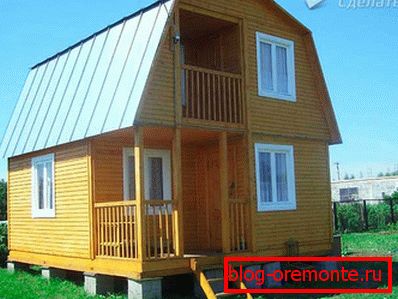

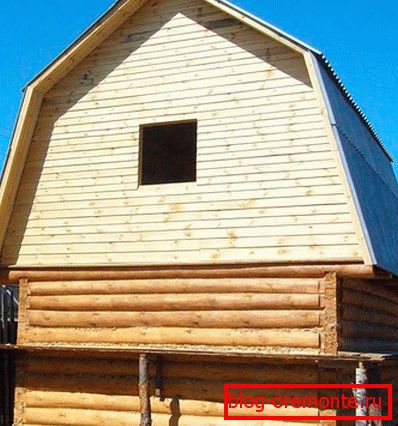

Mezi různorodými střešními konstrukcemi je zvláštní místo obsazeno šikmou štítovou střechou. Jeho vlastností je rozdělení svahu do několika rovin, což umožňuje využít prostor pod střechou pro podkroví. Díky místnosti pod střechou se sníží celkové tepelné ztráty domu. Zlomená střecha se svými vlastními rukama může být správně postavena pouze v případě, že máte kompetentní výpočty a dodržujete všechny standardy pro stavbu.

Jak vybrat úhel

Při výběru úhlu, ve kterém jsou instalovány svahy střechy, je třeba zvážit:

typ zastřešení;
srážky a síla větru;
účel místnosti - u obytných prostor by výška hřebene neměla být umístěna pod 2,5 metry.

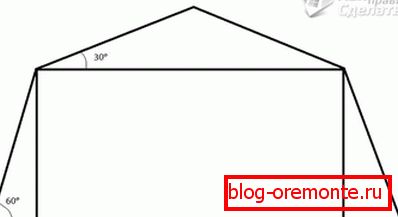

Optimální hodnota pro horní svahy je 30-45 stupňů, pro nižší - 60 stupňů.

Zpracování projektu

Jakákoli konstrukce začíná kresbou a taková složitá struktura jako zlomená střecha bude vyžadovat přípravu podrobného schématu se všemi rozměry a výpočty. Můžete začít s prohlížením fotografií a diagramů, které vám pomohou pochopit, jak vytvořit stavbu poškozené střechy. Vzhledem k velikosti budovy, druhu střešní krytiny a izolačního materiálu je možné vypočítat rozměry součástí střešního systému pomocí speciálních kalkulaček.

Spotřeba materiálu pro střešní krytinu i hydroizolaci se vypočítá podle velikosti střešní plochy, která se vypočte přidáním hodnoty všech ramp. Izolační vrstva pro střechu mansardy musí být minimálně 20 cm.

Materiál

Předtím, než uděláte zlomenou střechu, vyberte pro její konstrukci kvalitní materiál. K tomu získáte suché lepené dřevo, jehož vlhkost je 18-22%. Před instalací je nutno provést povinnou úpravu antiseptickým a protipalivovým činidlem. Zpracování skladby probíhá v otevřeném prostoru, finanční prostředky se používají ve dvou vrstvách.

dřevo pro výkonovou desku 200 × 200 mm pro vzpěry 50 × 100 mm;
deska 50 × 150 mm;
neomítaná prkna;
kovové konzoly, rohy, šrouby, hřebíky, šrouby;
lišty pro leštění 25? 50 mm;
izolační membrána, izolace, hydroizolace;
střešní krytiny.

Stavební etapy

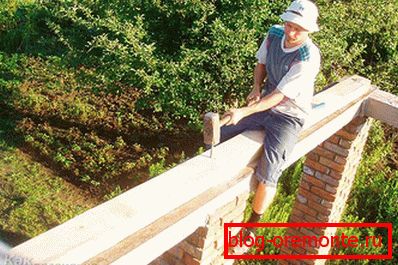

Odměna. Instalace konstrukce vazníků se předpokládá ve fázi výstavby stěn. V horní řadě jsou položeny speciální kolíky pro následné upevnění mauerlatu, které je základem střechy. Toto dřevo je položeno po celém obvodu stěn, připravené čepy jsou vloženy do vyvrtaných otvorů a zkroucené ořechy. Rozteč šroubů je dva metry, což je nejlepší možnost, pokud jsou umístěny mezi krokvemi. Pod povrchem mauerlat se střešní plst udržuje uvnitř a poskytuje ochranu proti vlhkosti. Pro spolehlivé zachování konstrukce pomocí páskování drátu.

Nosníky. Tlusté dřevo s průřezem 200 × 200 mm je umístěno přímo na mauerlatu nebo ve zvláštních kapsách, které zůstaly ve zdi. Okraje nosníků umístěných na zdi jsou opatřeny povlakem. Světelný paprsek bude sloužit jako podpěra pro vertikální regály. K mauerlátu jsou připevněny kovovými rohy. Vyžaduje přísné dodržování horizontální úrovně, aby získal kvalitní základ pro střechu. Umístění nosníku můžete změnit umístěním desek.

Instalace krokví. První z nich má na štítcích vertikální nohy. Jejich úroveň je řízena olovnicí. Stojany jsou dočasně fixovány vzpěrami. Mezi exponovanými krokvemi utáhněte kabel a nainstalujte všechny zbývající podpěry v krocích rovnajících se umístění nosníků. Trámy z desky jsou uloženy na regálech, jsou upevněny úhly a šrouby. Na horní straně nosníků jsou upevněny podélné upevňovací prvky, paralelní rozvaděče a vrchní deska. Dokud nedojde k závěrečné instalaci zbývajících krokví, jsou vložky podporovány vzpěrami.

Nižší krokve jsou instalovány s podporou nosníku a výkonového štítku. Pro usnadnění práce na přípravě tyčí, předběžná šablona. Na nosník se aplikuje tenká deska a řezání se provádí v požadovaném úhlu. Všechny dolní krokve jsou na modelu ořezány a instalovány. Spodní část, ležící na Mauerlátu, je vystřižena na místě. Pro uchycení desek nebo rohů se otáčejte šrouby nebo kleštěmi.

Před montáží horních závěsných krokví je nutné vymezit střed střechy. Chcete-li to provést, použijte dočasný stojan, upevněný ve středu výkonové desky a štítu. Horní okraj desky označuje střed střechy. Základ pro šablonu se použije na tuto desku, na níž budou provedeny výřezy horních krokví, druhá hrana obrobku spočívá na nosníku.

Všechny horní krokvy mají stejnou velikost, takže jsou uloženy v jednom vzoru. Horní konce krokví jsou spojeny se zbytky desky, desek nebo bot. Spodní část je vložena do vývrtu nosníku a upevněna do rohů. Každá ramena nohy je podepřena závěsným nosičem o rozměrech 25 × 150 mm, který je připevněn ke spojení krokví a kravatě.

Nižší krokve posilují konstantní vzpěry. Chcete-li to provést, použijte desku o rozměru 50 - 150 mm, dolní konec vyřízněte pod úhlem a namontujte jej na paprsek, horní část je připevněna k krokve pomocí šroubu nebo čepu. Při instalaci všech vzpěrů odstraňte dočasné podpěry.

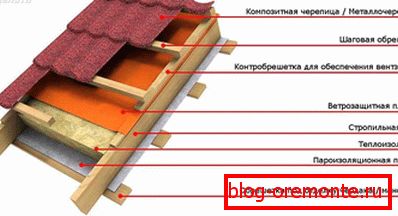

Crate a střešní dort

Po dokončení instalace konstrukce vazníků je nutné správně položit všechny vrstvy zastřešení. Zpočátku trámy pokrývají membránu proti parám, začínající od dna střechy. Klouby materiálu jsou nalepeny. Pak izolace stohu. Mezi vrstvou izolačních střech je nutné instalovat vzduchové kanály pro větrání prostoru. Špatná kvalita větrání způsobí kondenzaci a vlhkost. Střešní kryt by měl být zvolen s přihlédnutím k jeho tepelně izolačním vlastnostem, proto není použití kovu žádoucí. Jako ohřívač zvolte bezpečný nehořlavý materiál, který není vystaven vlhkosti. Takové materiály zahrnují polystyrenovou pěnu a pěnové sklo. Po izolaci se provádí hydroizolace.

Laterování se provádí přímo pod vybraným typem zastřešení.

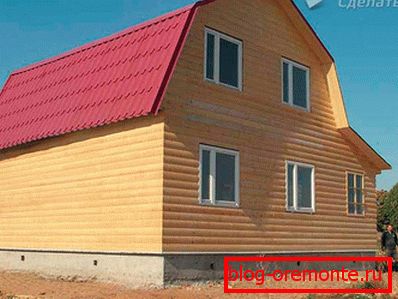

Zařízení rozbité střechy nejenže dá zvláštní pozornost architektuře domu, ale také poskytne další obytný prostor. Sledování videa s vysvětlením konstrukčních nuancí vám pomůže dokončit práci správně.
