Zařízení a princip fungování kondicionéru

Konstrukce a princip činnosti různých klimatizačních jednotek jsou podobné. Tyto systémy mají společnou strukturu a účel. Rozdíl mezi nimi spočívá pouze v umístění systému v domě a v externí formě zařízení.

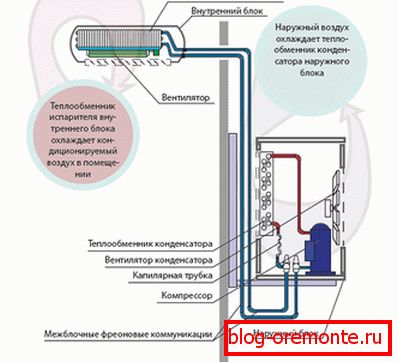

Kondicionéry zařízení

Všechny klimatizační jednotky se skládají z následujících částí:

• ventilátor;
• plyn;
• kondenzátor;
• kompresor;
• výparníku.

Kompresor komprimuje freon a nuceně ho nutí cirkulovat v systému. Kondenzátor slouží k přeměně freonu z plynu na kapalinu. Obvykle se nachází v externí jednotce. Výparník naopak způsobuje, že tekutý freon se změní na plyn. Jeho působení je opakem kondenzátoru. Tlumivka snižuje tlak freonu a ventilátory ochlazují systém.

Tak funguje každé podobné zařízení. Princip fungování podlahové klimatizace se neliší od principu provozu na stěnu nebo strop.

Provoz systému

Všechny části klimatizačního zařízení (s výjimkou ventilátorů) jsou propojeny pomocí tenkých měděných trubek. V některých zařízeních jsou trubky vyrobeny z hliníku. Chladicí jednotka cirkuluje trubkami uvnitř klimatizačního zařízení (nejčastěji je freon). Chladič má plynnou nebo tekutou formu. Systém je chráněn před přehřátím ventilátory.

Když parní freon vstupuje do kompresního otvoru, má teplotu asi 10-15 stupňů. Jeho tlak v tomto případě je 4-5 atmosfér. V kompresoru je chladivo stlačeno, tlak se zvyšuje 5krát a teplota freonu stoupá na 90 stupňů.

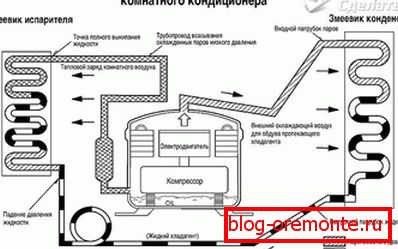

Do kondenzátoru vstupuje velmi horký freon. Zde ochlazuje, uvolňuje teplo a hladce proniká do tekutého stavu. Poté freon projde plyn a vstoupí do výparníku. Zde se kapalná látka smísí s plynným. Pára vytváří chlazení. Poté Freon vstoupí znovu do kompresoru a cyklus se uzavře. Zde je jednoduchý diagram toho, jak funguje klimatizace.

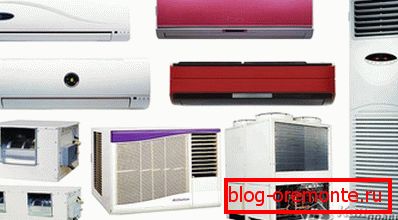

Odrůdy klimatizačních jednotek

Existuje několik typů klimatizačních jednotek, ačkoli principy akce jsou pro všechny stejné. Podle druhu přívodu vzduchu lze tyto systémy rozdělit na:

• příjem;
• recyklace;
• klimatizace s funkcí obnovy.

Recirkulační systémy pracují na vnitřním vzduchu, čerstvý vzduch využívá vnější vzduchové masy a systémy s funkcí obnovy používají obě tyto metody.

Kromě tohoto rozlišování existuje další rozdělení klimatizačních jednotek:

1. Monoblok - systémy sestávající z jedné jednotky, ve které jsou všechny funkce kombinovány. Jsou velmi snadno ovladatelné, snadno se opravují a slouží dlouhou dobu. Takové klimatizační jednotky jsou nenáročné. Jejich jedinou nevýhodou jsou vysoké náklady.
2. Rozdělené systémy se skládají ze dvou rozdělených bloků. Jeden z nich je umístěn mimo budovu a druhý v místnosti. Obě části systému jsou spojeny trubicí, kterou freon cirkuluje. Ventilátor a výparník takového klimatizačního zařízení jsou umístěny ve vnitřní jednotce a zbytek systému - ve vnější jednotce. Mezi sebou se dělící systémy liší ve tvaru: jsou zde podlahové, stropní, stěnové klimatizace tohoto typu.
3. Multi-split systémy se liší v tom, že mají několik interních bloků a vnější je stále jeden. Takové klimatizační jednotky mohou být také podlahové, stěnové nebo stropní.

Možné poruchy systému

Dnes, aby se instaloval a úspěšně nakonfiguroval takový systém doma nebo v kanceláři, není nutné vědět, jak funguje klimatizační kompresor. Ale pochopit některé možné poruchy klimatizačních zařízení.

Nejčastější příčinou porušení v rozdělovacím systému je vodní kladivo. Vzniká proto, že ke kompresoru se dostane tekutý freon. Agenta nemá čas plně naplnit plynný stav ve výparníku.

Vodní kladivo se vyskytuje z několika důvodů.

Většinou se to děje s levnými klimatizačními zařízeními, které nejsou správně navrženy. Proto při nejmenším přerušení teploty mohou představovat nepříjemné překvapení. Vodní kladivo se může stát, když spustíte klimatizaci v místnosti s negativními teplotami. Pro cenově výhodný systém stačí, aby teplota mínus 10-12 stupňů byla nedostatečná.

Kontaminované filtry také způsobují vodní kladivo. Kondicionéry je třeba sledovat. Doporučujeme pravidelně provádět rutinní prohlídky systému, aby nedocházelo k nákladným opravám.

Další porucha klimatizačních zařízení je spojena s únikem freonu. Obvykle se to stává při nesprávné instalaci trubek. Někdy dochází k únikům v levných a špatně navržených systémech. Mezi velmi levné modely klimatizace lze nalézt tovární sňatek, kdy jsou trubky jednoduše buď špatně našroubované, nebo mají zpočátku únik. Určit únik freonu může být vizuálně s pracovním systémem. Způsobuje zmrznutí na zadní straně klimatizačního zařízení.

Není-li klimatizační zařízení správně nainstalováno, do okruhu se může dostat vzduch a vlhkost. To brzy povede k poruše zařízení. Vzduch v okruhu často způsobuje poškození klimatizačních zařízení.

Proto je lepší instalovat rozdělovací systém se zapojením profesionálů, kteří nejsou poprvé zapojeni do instalace těchto jednotek.

Používání klimatizace

Kondicionér vytváří v domě i v kanceláři optimální teplotní podmínky. Nedávno se objevily i složité systémy s funkcí ionizace a zvlhčování vzduchu. Má velmi příznivý účinek na lidi, ale pod podmínkou, že se o systém postarají. Vzhledem k tomu, že klimatizace, stejně jako jakékoliv jiné zařízení, vyžadují čištění a pravidelnou údržbu.

Je nepravděpodobné, že kontaminované filtry klimatizace učiní svou práci užitečnou. Existují případy, kdy kvůli nevyčištěným děleným systémům lidé trpí různými onemocněními. Pokud majitel takového zařízení chce získat maximální užitek, pak by měl pečlivě sledovat kondicionér.
