Vytápění vodou v soukromém venkovském domě

Vytápění v soukromém domě hraje důležitou roli, protože v takovém objektu je možné žít po celý rok. K provedení takových prací je nutné provést projekt, který může být později veden během práce.

Princip činnosti

Podle principu fungování jsou topné systémy rozděleny na povinné a přirozené. V případě obvyklého dodávání chladicí kapaliny se proces provádí podle fyzikálních zákonů, v opačném případě je čerpadlo v okruhu konstrukce.

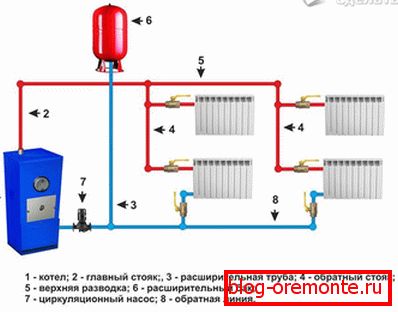

Přirozený pohyb chladicí kapaliny probíhá podle principu - teplá voda po stoupání kotle, chlazení - ke spodní části systému. Ve skutečnosti se oběh uskutečňuje podle jednoduchých zákonů: ohřátá voda poté, co se kotel přesahuje topné trubky, dosáhne akumulátoru, přenáší teplo do místností přes jejich povrch a vrací se do kotle v chladné podobě, aby zopakoval obvod. Pokud se plánuje vytápění pomocí čerpadla, která bude provádět nucenou cirkulaci, měla by být instalována na vratném místě studené vody do topného kotle.

Aby bylo zajištěno fungování systému s přirozenou cirkulací, je nutné dodržovat některá pravidla:

• montážní místo pro expanzní nádobu je nad radiátory;
• zpětná trubka v nejnižším bodě je umístěna pod topnými zařízeními;
• je nutný rozdíl mezi horním a spodním potrubím;
• při instalaci přívodních a vratných potrubí mají jiný průměr. Přívodní potrubí musí mít velký průřez.
• Potrubí leží pod svahem. V důsledku toho se voda z gravitačního těla pohybuje z expanzní nádrže k radiátorům a dále k kotli.

Mezi výhody přírodního oběhu lze odlišit nezávislost od vnějších faktorů. Kromě toho nebude nutné kupovat drahé čerpací zařízení, jejichž provoz bude způsobovat zvýšený tlak, kvůli kterým bude nutné instalovat pojistné ventily.

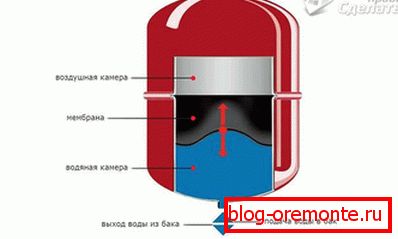

Je třeba zdůraznit, že uspořádané vytápění může být otevřené i uzavřené. V prvním případě je vzduch schopen přijít do styku s topným médiem. Při uzavřeném systému je to vyloučeno. Kvůli tomu kyslík nevstoupí do chladicí kapaliny, což přispívá ke zvýšení trvanlivosti kovových prvků.

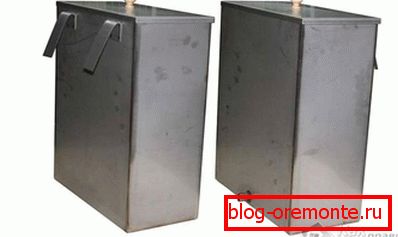

V otevřené verzi je vzduch přítomen v expanzní nádrži, takže tlak v systému je stejný jako atmosférický.

Je třeba poznamenat, že otevřená síť s přirozeným principem cirkulace vody se vyznačuje bezpečností a jednoduchostí. A pro zařízení uzavřeného cyklu vytápění venkovských domů, tento systém může uspokojit majitele. Navíc je v průběhu času snadné jej převést na povinnou, pokud je to nutné.

K tomu je třeba nainstalovat čerpadlo pro cirkulaci a v případě potřeby vyměnit expanzní nádobu.

Aplikace režimu a vytápění kotlem

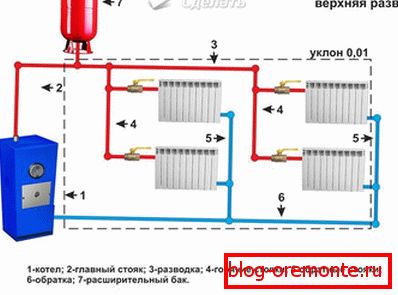

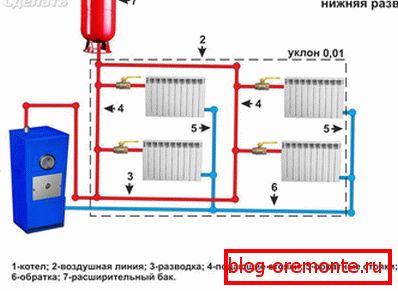

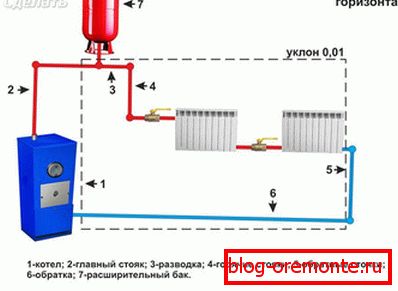

Při instalaci vytápěcího systému vždy existuje otázka, jaký schéma zvolit - jednovrstvou nebo dvouplášťovou. První možnost zajišťuje postupné připojení radiátorů, při kterých voda, která prochází potrubím, postupně uvolňuje teplo z baterií a ochlazuje. Ve druhé variantě jsou ohřívače nezávislé na sobě, a proto je stupeň jejich ohřevu přibližně stejný.

Jednoduchý systém potrubí je mnohem jednodušší a levnější než alternativní. To se týká použitých materiálů, nákladů a instalace.

Dvourubkový systém má další výhody. Je vhodný pro různé podmínky, a proto je mnohem univerzálnější než předchozí. Kromě toho je topení efektivnější.

Jedním z definujících momentů při instalaci topného systému je výběr a instalace topného kotle. Mělo by používat palivo, které je nejvhodnější pro určitá hodnocení pro konkrétní region. Může to být plyn, tuhá paliva, elektřina. Cena těchto zdrojů v různých regionech je odlišná. Kromě toho je třeba vzít v úvahu rozměry místností, materiálu obydlí, klimatického a geografického pásma.

Nejoblíbenější ohřev vody, protože je vhodný pro vytápění různých budov z nejrůznějších materiálů. Je důležité pouze správně vypočítat systém za určitých podmínek, potom namontovaná síť vydává teplo v maximální výši.

Montáž

Před instalací je nutné provést projekt ve formě axonometrického schématu, na kterém by měla být instalována elektroinstalace a jsou uvedeny všechny konstrukční prvky.

Při výpočtu plochy o ploše 3 m² by měla spadnout jedna část radiátoru. Mohou dojít k nepředvídatelným problémům v síti, takže je třeba přidat vypočítaný indikátor o 20%. Systém pracuje spolehlivěji.

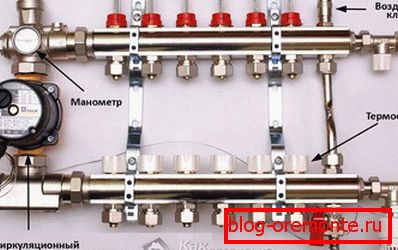

• Instalace začíná přípravnými pracemi. Ty mohou být přičítány prasknutí otvorů pro potrubí v příčkách a dokončovacích výklencích, ve kterých budou baterie instalovány. Poté jsou nakresleny linky napájecích a zpětných vedení, jsou instalovány součásti a součásti, které jsou součástí projektu. Při vytápění podkroví je třeba instalovat kolektorové rozvaděče.

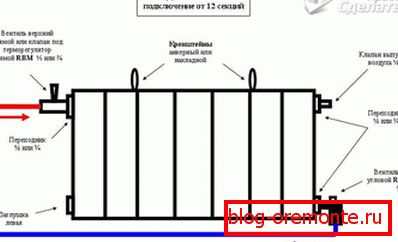

• Dalším krokem je montáž radiátorů. Pro jejich efektivnější provoz, za bateriemi je materiál z fólie upevněn na stěně, aby část tepelného toku směřovala do místnosti. Kohouty, kohouty a armatury jsou připojeny k bateriím. Připravené potrubí jsou propojeny proplachováním a armaturou. Hlavní potrubí je napojeno na radiátory, topný kotel, další prvky sítě a případně na čerpadlo.
• Pokud je cirkulace přirozená, všechny odbočky se otevřou a síť je naplněna vodou, zatímco vzduch je vytažen z expanzní nádrže. Po naplnění systému vodou voda zaplaví nádrž do určitého místa.

Voda v naplněném systému by měla stát asi půl hodiny. Pokud dojde k netěsnosti, musí být odstraněny.

Na závěr je kotel zapnutý, voda je ohřátá na 70 ° C a síť je znovu zkontrolována. Pokud neexistují žádné netěsnosti a systém funguje podle očekávání, můžeme předpokládat, že práce jsou dokončeny.

Doporučujeme článek číst:

Jak vyrobit podlahu ohřátou vodou.

Video

A to je již nainstalovaný topný systém, sestavený podle schématu, který můžete vidět v předchozím videu:
