Více střešní střechy

Mezi různými strukturami střechy se považuje nejtěžší a nejatraktivnější multi-tong. Zvláštnost jeho návrhu spočívá v mnoha složitých prvcích. Patří mezi ně větráky, kleště, údolí a žebra. V tomto článku budeme vysvětlovat, jak budeme s našimi rukama postavit vícenásobnou střechu, budeme ukazovat výkresy a diagramy, fotografické a video materiály.

Nejčastěji se v několika případech provádí vícevrstvá střecha:

• zpočátku;
• v procesu rozšíření prostor;
• pro montáž bočního osvětlení v podkroví;
• v budovách s komplexním uspořádáním a mnoha místností.

Zvláštní funkce

Jednoduchá varianta štítové střechy je štítová střecha bez štítů. V tomto provedení se horní trojúhelníkový úsek stěny nazývá štít. V procesu budování více střech, neexistují žádné jednoduché kroky, všechny akce, počínaje výpočty, vyžadují znalosti a dovednosti. Střešní zařízení vám umožní umístit pod ním obytný prostor. I přes obtíže, majitelé domů převezmou nezávislé zařízení, které šetří značné množství peněz. Střecha s vícenásobnou špičkou bude vyžadovat obrovské fyzické a finanční náklady, ale potěší tvůrce architektonické krásy budovy.

Výhody návrhu:

• díky vyváženému systému střešních ramen může snadno odolat vysokým nákladům;
• střecha má originální a atraktivní vzhled;
• design se liší spolehlivostí a trvanlivostí;
• je zde volný prostor pro další místnost nebo podkroví.
• sněhová pokrývka není zpožděna na strmých svazích.

Nevýhody:

• komplexní návrh, který vyžaduje správné výpočty a instalaci;
• velké množství odpadu vznikajícího při řezání střešního materiálu, zejména kovu;
• vysoké zatížení údolí, které vznikají ze sněhu;
• potřebu vysoce kvalitní hydroizolace vnitřních spár.

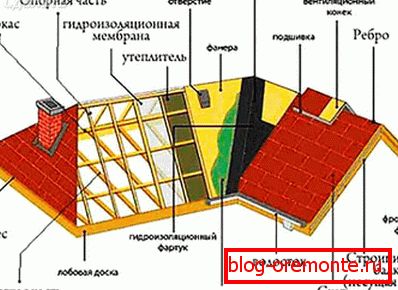

Označení hlavních konstrukčních prvků

Endova - místo vnitřního spojení bruslí, jsou jedním z klíčových uzlů. Musí vydržet významné zatížení z hromadění sněhu, takže podpěra ze systému podpěr a vzpěrů se provádí zespodu. Hydroizolace areálu je velmi důležitá, na údolí prochází veškerá voda proudící po střeše. Jakákoli chyba návrhu způsobí únik.

Ribs - představují vnější roh spojených svahů. Jedním z nejobtížnějších míst ve výstavbě vícenásobné střechy je považováno za průsečík hřebene, ke kterému je koncová sousední. Hřeben je jedním z okrajů střechy.

Brusinky - úsek zdi omezený svahy, to se ukáže v podobě trojúhelníku a není oddělené od stěny římsou.

Odměna - nosná základna celé střechy, která rozděluje zatížení na stěny a základ.

Rafters - zavěšené, zavěšené a diagonální.

Obezita - rám ze stojanu, nezbytný pro upevnění střešního materiálu a oteplování.

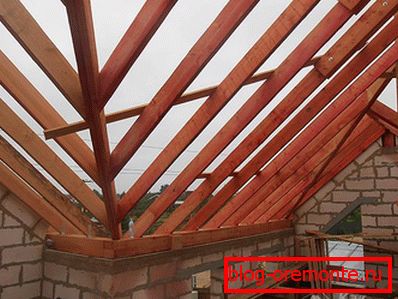

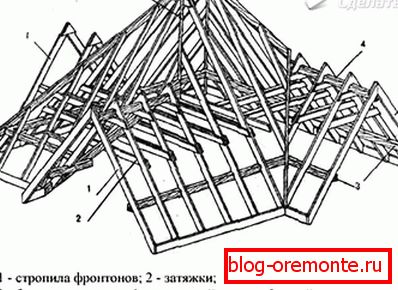

Instalace nosníku rámu

Základem vícepodlažní střechy je mauerlat. Základový prvek je vystaven vysokému zatížení, proto se používá nosník s průřezem 150 × 150 mm. Je připevněn ke stěnám budovy s kotvami položenými při stavbě domu. Na mauerlatových štítech. Krovy mohou být šikmé a visící. Jejich výběr je určen konstrukčními prvky.

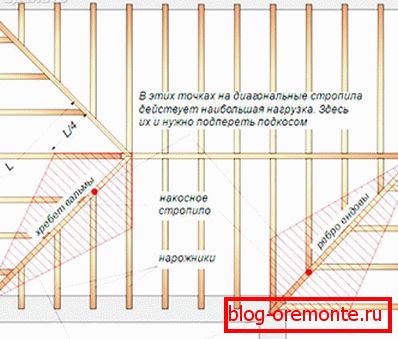

V případě bederní a polo-kloubové střechy jsou u kloubů svahů instalovány úhlové nosníky. Tyto prvky představují hlavní zatížení, takže je třeba je posílit ženami. Takové krokve mohou být dvojité, spojené dvěma deskami o rozměrech 150 až 50 mm. Nohy ramínek, vyztužené závorami a šrouby, tvoří farmu. Za účelem poskytnutí atraktivního pohledu na vícenásobnou střechu a potřebné tuhosti konstrukce jsou všechny části nosníků vytvořeny jako šablona. Začáteční stavitelé nesmí sestavit vazníky s řezáním, ale upevňovat je pomocí kovových překryvů.

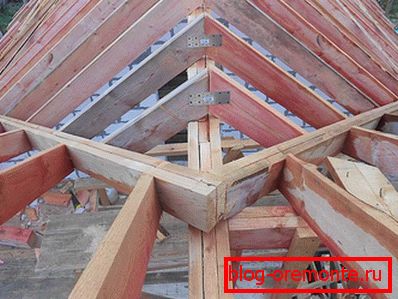

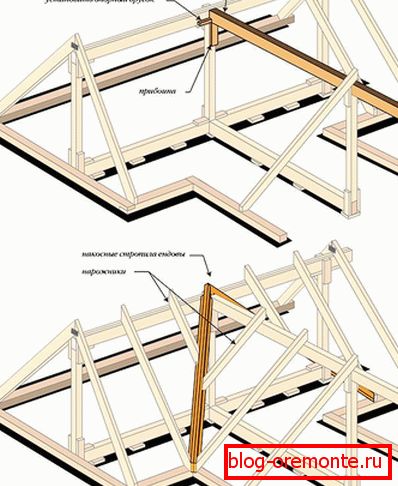

Upevňovací krokve k mauerlatu se provádí drážkováním, instalací konzol nebo rohů. V horní části krokve jsou spojeny hřebenovou tyčí. Při instalaci vazného systému ve velkém domě se stropní nosníky používají jako obláčky. Je možné zpevnit konstrukci žlabu - vodorovnou tyč položenou přesně uprostřed mezi dvěma stěnami a připojenou k výkonové desce. Pod nakosnye nohy a endova mohou být uloženy další ohyb.

Montáž konečné

Po instalaci krokve je bedna nacpána na ně, na kloubech ramp, kde jsou uspořádána koncovka, je spojitá. Uspořádání vodotěsného zařízení vnitřního rohu zajišťuje pokládku další vrstvy, která zajistí spolehlivost konstrukce. Na desce se položí vodotěsnost a spodní deska je namontována. Pokud je endova složena z několika částí, jsou namontovány na dně, přičemž horní část překrývá okraj spodního prvku. Spojení spodní kolejnice a střešní krytiny je izolováno. Aby byla struktura dokončena, je nastavena horní deska údolí.

Zařízení beden, izolace a montáž střechy

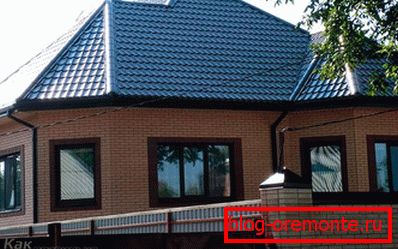

Posledním prvkem vazného systému je vyklenutí. Je nacpat na krokve krokem, který závisí na výběru zastřešení. U měkké střechy je zpevněná, pro kovové dlaždice - v krocích 25 až 30 cm. Na liště se vodorovně plazí vodovzdorná deska, pásky se překrývají o 10 cm a při ohřátí se materiál položí pod vodotěsnost. Při návrhu izolace nesmíme zapomínat na větrací otvory. U vícedílné střechy se doporučuje nenáročný nátěr, aby nedošlo k dalšímu namáhání na krokvech, například při pokládání kovových dlaždic.

Existuje mnoho možností, jak vytvořit střechu s více jazyky, liší se složitostí designu a vzhledu. Nejvíce organicky tento typ střechy vypadá na čtvercových a obdélníkových domech.

Video

Sledujte video podrobně o tom, co potřebujete vědět pro správnou konstrukci střešního nosníku:

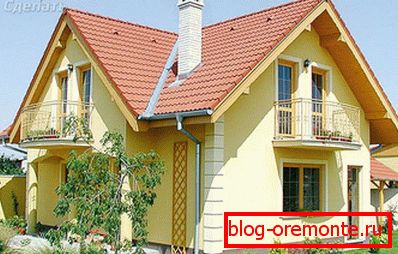

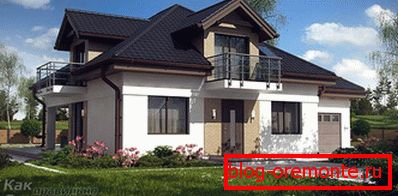

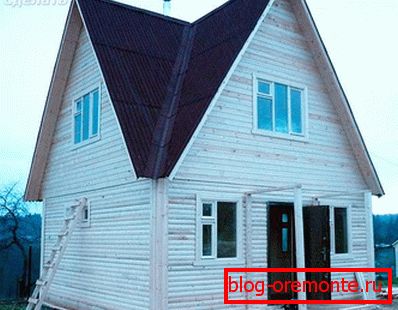

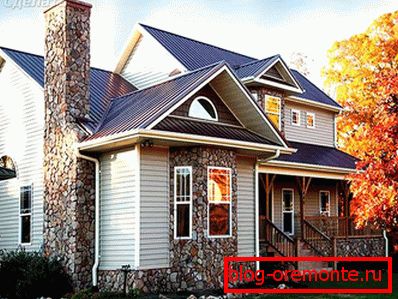

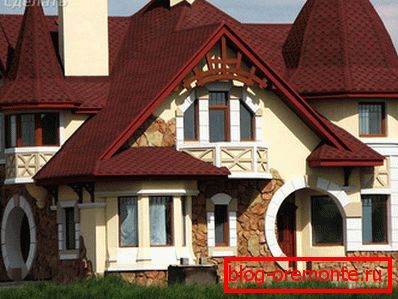

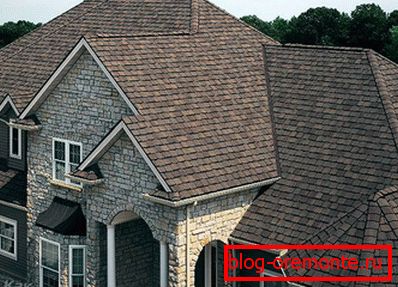

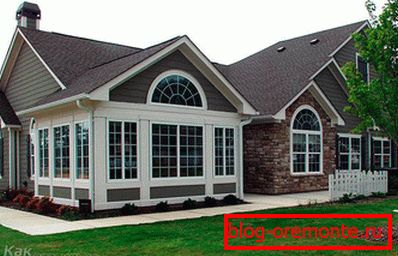

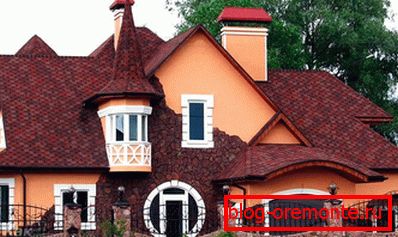

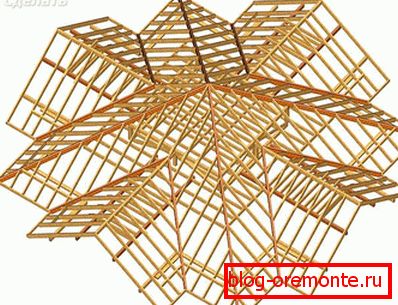

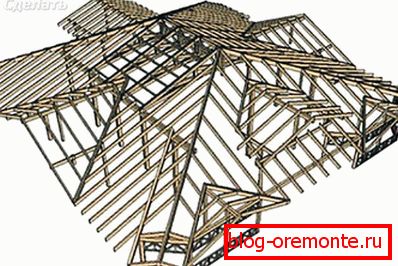

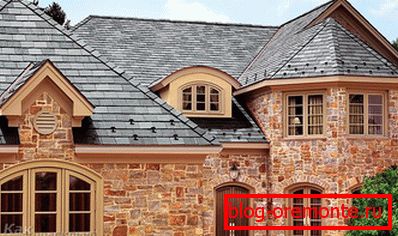

Foto

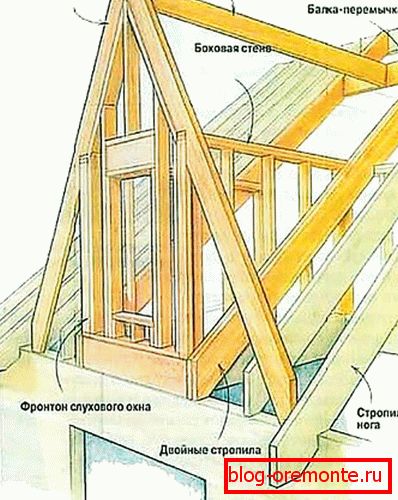

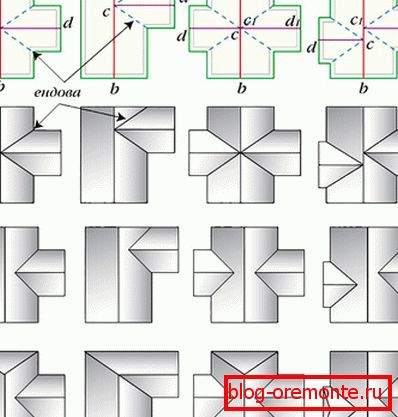

Schémata
