Uzel střešního průchodu

Moderní střešní konstrukce slouží nejen k ochraně budov před různými klimatickými vlivy (srážkami, větrem, teplem a chladem), ale jsou také místem, kde jsou kanály a šachty různých funkčních účelů přeneseny venku. Větrné kanály, komíny, stejně jako odsávací digestoře, antény a další komunikace zpravidla procházejí střechou obytných a průmyslových budov. Pro evidenci míst jejich stažení na vnější stranu se používá speciální konstrukční prvek, tzv. Uzel průchodu střechou (zkráceně jako UE).

Účel a konstrukční vlastnosti

Hlavním účelem průchodové jednotky je konstruktivní konstrukce výstupních kanálů s jejich současným utěsněním, čímž se zabrání pronikání sedimentů, jakož i trosky a cizí předměty.

Uzly vytvořené na výstupních úsecích větracích šachet skrze střechu jsou nejčastěji namontovány ve speciálních železobetonových sklech nebo umístěny přímo na jejich nosných prvcích (krokvech).

U různých druhů střech, jejichž konstrukce se výrazně liší, by měly být zvoleny příslušné typy můstků. Současně použití UE jednoho druhu nebo druhého zpravidla není spojené s třídou namontované ventilace, tj. může být zabudován do přírodních i nucených (výfukových) systémů.

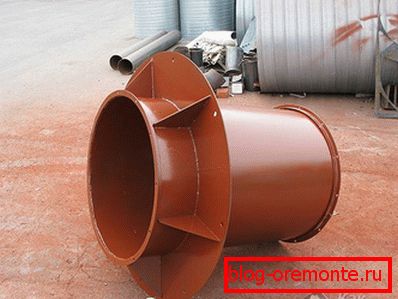

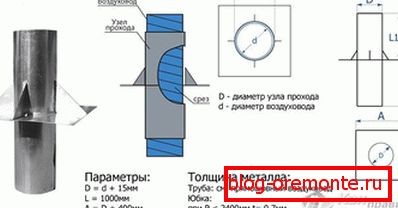

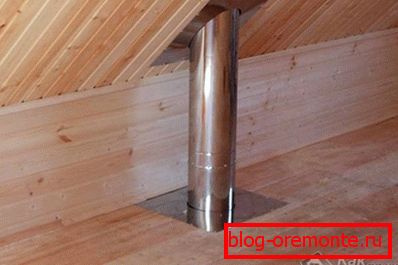

V závislosti na druhu střešní konstrukce a typu ventilačního systému může být montážní základna průchozí jednotky skrze střechu různých velikostí a tvarů. Může být obdélníkový, čtvercový, kulatý nebo oválný, v závislosti na tvaru průchozí díry. Při montáži takového skla se jednoduše umístí na kovovou trubku o daném průměru z plechu o tloušťce nejméně 1 mm.

Veškerá výsledná struktura se pak upevní přímo na střechu nebo na speciální podložku vyrobenou ve formě železobetonového skla. Pro upevnění ventilačních průchodek na takové sklo, které umožňují uvolnění konstrukce střechy z nadměrného zatížení, se používají speciální kotevní šrouby.

Údaje pro návrh UE

Údaje pro návrh lokality a výběr jejích odrůd jsou určeny na základě následujících faktorů:

• úhel sklonu;
• množství větru a sněhu v oblasti;
• materiál a tloušťka podkroví;
• typ krytinového materiálu používaného k uzavření střechy.

Pokud je překrytí horního patra domu zhotoveno ze železobetonových desek - v tomto případě by měly být předem připraveny otvory vhodné velikosti a tvaru, vyztužené skleněnými monolitickými betony. Přechod přes překryv, vyrobený ve formě lehkého kovového rámu, je proveden podobným způsobem, s jediným rozdílem, že brýle pro trubky jsou vyrobeny z kovu. Volba velikosti a tvaru skla v každém případě by měla být provedena ve fázi přípravy projektové struktury.

Při provádění výpočtů uzlů je třeba nejdříve zvážit sklon svahu nastavený na zatížení sněhem a větrem. V oblastech s častými srážkami je třeba vzít v úvahu, že v zimě může hmotnost sněhu nahromaděná na střeše dosáhnout významných hodnot; současně může blokovat jak uzly průchodu střechou, tak kanály jejího větrání.

Při výpočtu zatížení na UE je třeba vzít v úvahu také možnost vystavení sněhové hmotě, která se sklopí ze střechy při třepání pružiny (to vždy bere v úvahu kvalitu povrchu střešního materiálu).

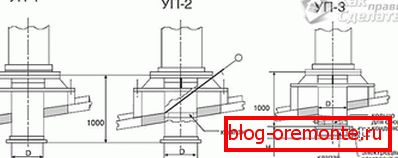

Typy UE

Ve stavebnictví se nejčastěji používají následující typy kabelových prvků:

• zařízení s ručně ovládaným ventilem;
• jednotky s automatickým řízeným ventilem;
• uzly bez ventilu.

Uzly vybavené ručními ventily se vyznačují takovými pozoruhodnými vlastnostmi, jako je snadná obsluha a účinnost. Na rozdíl od toho je do mechanického ventilu zabudován speciální řídící mechanismus, který mu umožňuje automaticky otevírat a zavírat.

Uzly bez ventilů mají konstantní spojení s vnějším prostorem a nejčastěji se používají v potrubních kanálech, které vyžadují nepřetržitý proud čerstvého vzduchu.

Všimněte si také, že velikost UE pro organizaci větrání se hodí do řady hodnot, které se liší doslova o několik milimetrů, což umožňuje praktické využití mnoha jejich odrůd.

Vlastnosti UE pro komíny

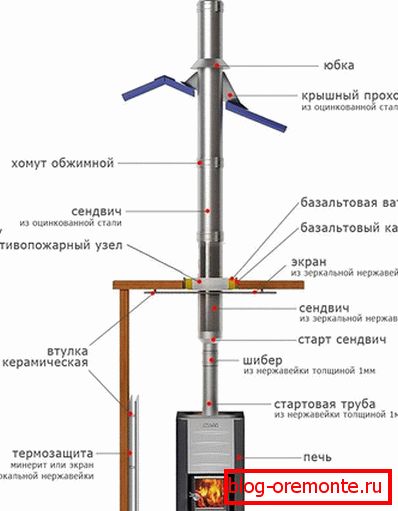

Zvláštní přístup k uspořádání můstků používaných pro přivádění komína na střechu budovy je vysvětlen potřebou splnění požární bezpečnosti. Během provozu je výstupní tryska silně vyhřívána plyny pece, což nevylučuje možnost vznícení hořlavých materiálů, které sousedí s ní.

V tomto ohledu instalace UE v tomto případě, následující požadavky:

1. Při vytváření uzlu mezi komínem a střešními prvky je nutné vytvořit malou mezeru, jejíž velikost je určena příslušnými stavebními kódy.
2. Prostor ohrožující požáry musí být položen s tepelně odolným materiálem, který vylučuje možnost požáru (například azbestu).

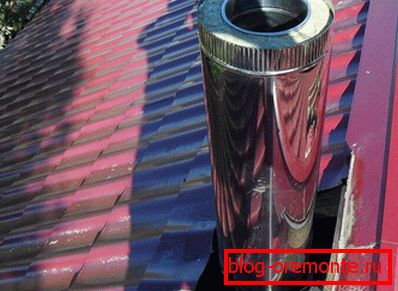

3. V úsecích průchodu komína skrz střešní krytinu je třeba použít speciální krabice z pozinkovaného kovu, které zajistí mezera naplněnou skleněnou vatou nebo jiným materiálem zpomalujícím hoření.

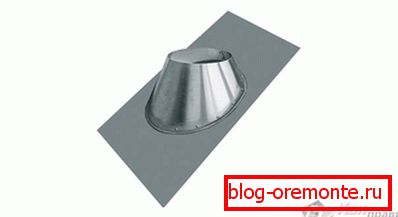

Jednodušší provedení průchodu střechou zahrnuje uspořádání speciálního pláště, které vám umožní získat mezery požadované velikosti mezi výstupním potrubím a otvorem v střešním materiálu. Přítomnost takové mezery kromě ochrany proti požáru umožňuje kompenzovat tepelné roztažení stěn komínového kanálu při zahřátí.

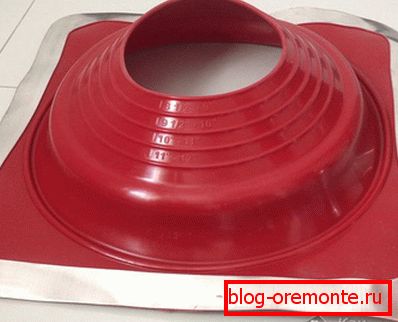

Universal Sealer

V současné době jsou kromě typických průchodových uzlů ve stavebnictví stále více používána jejich jednodušší modifikace, vyrobená ve formě univerzálního prstencového kompaktoru. Rozdíl tohoto prvku od jiného UE je, že je dovoleno instalovat na otvory téměř jakéhokoliv průměru (pomocí univerzálního utěsnění je možné utěsnit průchody o průměru 3 až 60 cm). Účinnost jeho použití nesouvisí s typem střešního materiálu, to znamená, že tato těsnění zajišťují spolehlivé utěsnění všech známých ochranných povlaků.

Díky svému kuželovitému tvaru mohou být tyto výrobky použity na šikmých střechách téměř jakéhokoliv svahu a jejich pružnost umožňuje spolehlivě provádět utěsnění na vlnitých nebo břidlicových površích, například na stohování s libovolnou roztečí.

Výrobky této třídy jsou vyrobeny z vysoce kvalitního silikonu, který jim umožňuje pracovat v širokém rozmezí teplot (od -74 do + 260 ° C).

Výhody těchto těsnění je třeba připsat skutečnosti, že si silikon udržuje své vlastnosti dobře v podmínkách vystavení agresivním médiím a má dlouhou životnost ve srovnání s běžnou gumou.

Vlastnosti upevňovacího univerzálního těsnění

Při výběru vhodného univerzálního těsnění je třeba předpokládat, že pro zajištění těsnosti průchodu by měla být pracovní velikost namontovaného kroužku o něco menší než průměr trubky (přibližně 20%).

Pro usnadnění montáže těsnění se přebytečný materiál z kroužku jednoduše odřízne. Pevné uložení namontovaného výrobku na povrch střechy v celém profilu je zajištěno spolehlivým stlačením jeho příruby, které se provádí pomocí speciálního instalačního nástroje.

Povrch potrubí je ošetřen předem připraveným roztokem mýdla, který usnadňuje montáž těsnění.

Po spolehlivém utěsnění spoje pomocí speciální kompozice je těsnění upevněno na ploše střechy pomocí samořezných šroubů o vhodné velikosti, přišroubovaných v kruhu o kroku asi 35 mm.

Univerzální těsnicí materiál je velmi náročný jak u profesionálních stavitelů, tak u soukromých obchodníků, což je vysvětleno jednoduchostí instalace a vysokou kvalitou těsnění.

Závěrem je třeba poznamenat, že při uspořádání typických uzlů ventilačního nebo komínového průchodu měkkou střechou lze namísto tuhého šroubového upevnění použít speciální adhezní směsi a asfaltové tmely, které kombinují upevňovací a izolační vlastnosti. Pravidla použití těchto sloučenin jsou stanovena výrobcem a předpokládají vzájemnou kompatibilitu svých různých typů (za předpokladu, že po smíchání nerozpadnou a neuvolní žádné chemicky aktivní látky).
