Topení venkovského domu dělat sami

Přítomnost rozsáhlého topení v domě je považována za nejdůležitější podmínku pro zajištění požadovaného pohodlí a pohody v něm. V tomto případě se otázky týkající se výběru a přípravy vytápěcího systému obvykle zpracovávají během vytváření projektu budoucí budovy.

Tento článek bude zvažovat systém vytápění prostoru, který se nazývá voda. Tato metoda vytápění místností je poměrně jednoduchá a účinnější než tradiční ohřev sporáku nebo páry.

Uspořádání topného systému

Než budete pokračovat s přípravou projektu vytápění venkovského domu s vlastními rukama, musíte se pečlivě seznámit se zařízením systému jako celku a také s jeho hlavními prvky.

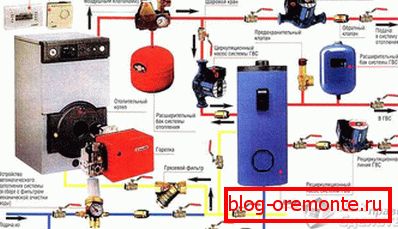

Klasický vodní topný okruh obsahuje následující komponenty:

• ohřívací kotel, což je nádrž s chladivem, která je ohřívána jiným způsobem (plyn, elektřina atd.);
• rozsáhlá síť potrubí, která cirkuluje chladicí kapalinu vodním okruhem;
• topné prvky (např. radiátory a potrubí "teplé podlahy");
• expanzní nádrž potřebná ke kompenzování nadměrného tlaku ve vodním okruhu.

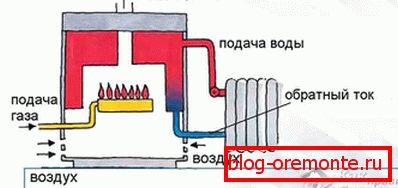

Při provozu kotle se nachází v ní kapaliny (nemrznoucí směs, nebo voda) vyhřáté na předem stanovenou teplotu a poslal potrubím v rozsáhlé síti ohřívačů. Po dokončení uzavřeného kruhu cirkulující chlazené kapalinou pod vlivem rozdílu tlaků padá zpět do kotle, kde znovu zahřeje a vrací se zpět do okruhu. Požadovaný tlakový rozdíl je vytvořen rozdílem teploty vytápěných a studených proudů chladicí kapaliny, čímž je chlazený kapalinou opouštějící baterii snížena na kotli a přemísťuje se nachází ve stoupačce horké vody.

Nezávislá výroba topného systému soukromého domu je možná pouze tehdy, pokud máte určité dovednosti v práci s technologickým zařízením dané třídy. Konečná instalace systému vytápění pro domácnost se provádí v souladu s doporučeními uvedenými v následujících částech.

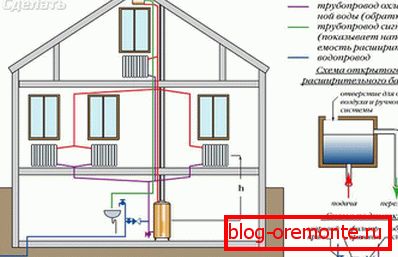

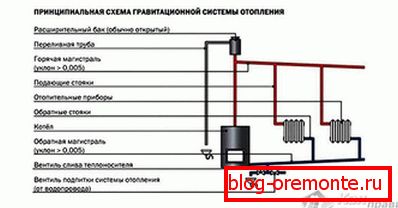

Schéma ohřevu vody

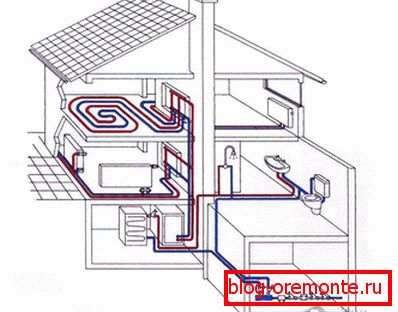

Systém ohřevu, který uvažujeme, obsahuje ve svém složení dva vzájemně propojené chladicí okruhy. Jedna z nich je určena k zásobování teplou vodou a druhá k vypouštění chlazené kapaliny (tzv. "Návrat").

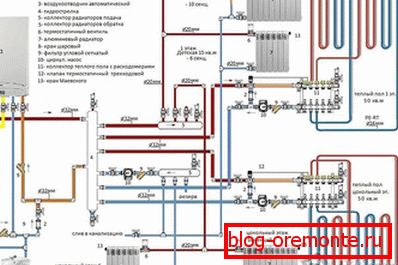

Schéma polštářů pro konstrukci dvou trubkového systému zahrnuje instalaci trubek se studenou chladicí kapalinou na stejné úrovni jako baterie. V souladu s tímto schématem je návrat zpravidla položen na úrovni podlahy nebo mírně nižší. U podzemního uspořádání potrubí je instalace jakýchkoli spojovacích prvků na nich (např. Armatury) nepřijatelná z důvodu omezeného přístupu k kanálu. Kromě toho by měly být tyto trubky dále izolovány.

Trubky horké vody jsou obvykle umístěny v horní zóně místnosti (ve vzdálenosti asi půl metru od stropu).

Pro zlepšení efektivity fungování celého systému jako celku se do jeho kompozice zavádí tzv. Expanzní nádrž, která urychluje ohřev nosiče. Technické parametry expanzní nádrže závisí na zvoleném režimu topení a na objemu vytápěné místnosti. Pro venkovský dům je dostatek nádrže o kapacitě 20-30 litrů, která se nachází v nadmořské výšce asi 3 metry nad topným kotlem.

Funkce instalace

Instalace topného systému není možná bez následujících podmínek:

1. K udržení požadovaného teplotního rozdílu v systému by měl být hlavní strop dobře izolovaný, což výrazně sníží ztrátu tepla spotřebovaného pro ohřev vzduchu.
2. Podmínkou pro bezproblémovou funkci systému je stálost plnění chladicí kapalinou všech větví; současně by teplotní rozdíl kapaliny ve stoupači a vratném potrubí měl být alespoň 25 ° C.
3. Pro efektivní cirkulaci vody v systému by měla být vzdálenost mezi topným kotlem a bateriemi normalizována (nejméně 3 metry na výšku). Proto je kotel často umístěn v suterénu.
4. Při nepřítomnosti suterénu v domě může být kotel umístěn na přízemí. Mělo by se však nacházet přibližně 10-20 cm pod úrovní umístění topných baterií.

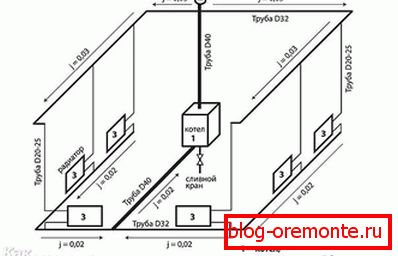

Efektivní provoz topného systému typu, který uvažujeme, je možný pouze na vzdálenost až 20-30 metrů. Při menších vzdálenostech mezi ohřívači a kotlem doporučujeme použít trubky s větším průměrem.

Odborná rada

Topení venkovského domu s vlastními rukama by měly být vybaveny následujícími doporučeními:

1. Všechno potřebné k sestavení systémového vybavení, stejně jako spojky a adaptéry musí být předem připraveno a umístěno v souladu se zvoleným režimem vytápění. V sadě topných zařízení musí být k dispozici následující prvky:

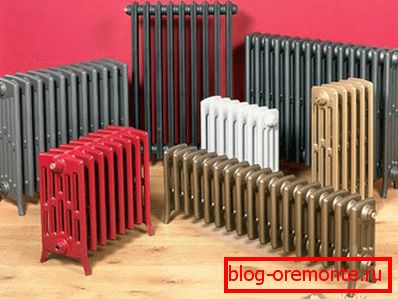

• radiátory pro vytápění prostor;
• topný kotel;
• potrubní systém;
• pomocné příslušenství (zástrčky, armatury, ventily, ventily apod.).

Doporučujeme číst:

• jak vyrobit tepelné čerpadlo s vlastními rukama;
• jak si vyrobit kotel, aby si vytvořil vlastní ruce.
