Tepelně izolovaná podlaha pod linoleem na dřevěné podlaze

Předtím bylo uspořádání teplé podlahy příjemné, nikoliv levné, a jen v lázni si mohl zaplatit za sebe. Pokud jde o naše dny, nyní je situace zcela odlišná. Tato technologie se rozšířila tak široce, že to teď mnozí mohou dovolit. Rozložení topného okruhu na podlahu umožní udržení rovnoměrné a stabilní teploty v celém obytném prostoru. Není však vždy snadné provádět. Například, co lze udělat v dřevěné podlaze? Problém může komplikovat tím, že materiál dokončovací podlahy je linoleum. Je možné toto všechno kombinovat? Při pečlivém studiu této problematiky se můžete nejen ujistit, že je skutečný, ale také vyzkoušet vaši sílu a nezávisle vytvořit teplou podlahu pod linoleem na dřevěné podlaze. Navrhujeme vám, abyste tuto problematiku podrobně studovali.

Má teplou dřevěnou podlahu

Hlavním principem teplé podlahy je přenos tepelné energie skrz povrch podlahy v místnosti. Tento vývoj se úspěšně používá v případě betonové podlahy. Materiál má vysokou tepelnou vodivost. Navíc akumuluje teplo a vytváří příjemný pocit v nohou.

V takovém případě nastává otázka: Pokud je tento systém tak účinný, tak proč nevyzvednout a nahradit dřevěné podlahy betonovými podlahami, nebo přinejmenším vylévat betonový potěr na dřevěnou podlahu? Může se zdát, že toto je správné rozhodnutí, existují zde však určité odstíny, i když byl vyvinut účinný systém pro nalití dřevěné podlahy s kravatou. I při minimální vrstvě potěru je požadována minimální tloušťka 70 mm pro podlahu ohřátou vodou, na 1 m² dřevěná základna bude mít stálý tlak o hmotnosti asi 300 kg. A vzhledem k tomu, že podlahy nejsou vždy hladké, možná budete potřebovat větší vrstvu, aby je vyrovnala.

Vycházíme z toho, že je rozumné předpokládat, že skrývání dřevěných podlah pod betonem je riskantní a nespolehlivé. Strom se zhroutí časem. A i kdyby tento systém 30-40 let selhal, vaše děti mohou sklízet hořké ovoce, je to v nejlepším případě. Vzhledem k těmto faktorům jsme tento proces zcela vyloučili, zejména proto, že byla vyvinuta technologie, která umožňuje vytápění okruhu na dřevěné podlaze. Navíc má řadu pozitivních aspektů:

• minimální hmotnost vytápěcího "koláče";
• tepelná energie jde trochu předtím, než uživatel to pocítí;
• schopnost kombinovat s linoleem a jinými materiály z koberců;
• výrazně zkracuje dobu instalace;
• po instalaci můžete okamžitě dát do provozu;
• práce za mokra je zcela vyloučena;
• zatížení na 1 m² až 30 kg je 10krát lehčí než betonový systém;
• také eliminuje dodatečné zatížení konstrukce dřevěné podlahy, zejména v případech, kdy se jedná o dřevěné trámy;
• kromě hmotnosti, také velikost dortu klesá, což vylučuje možnost silného poklesu výšky místnosti.

Nicméně z důvodu objektivity stojí za zmínku, že dřevěné podlahové vytápění nebude schopno fungovat jako hlavní vytápění. Tento materiál má nízkou tepelnou vodivost. Proto je tento systém ve větší míře vynikajícím doplňkem k hlavnímu systému vytápění, který pomůže udržet příjemný mikroklima.

Mimo jiné je třeba vzít v úvahu podlahu, v tomto případě linoleum. Je důležité přistupovat k implementaci tohoto problému s chladnou hlavou, protože existují některé důležité body, které budou dále projednávány.

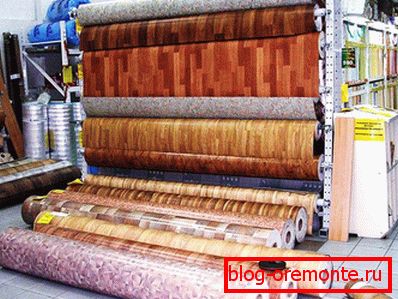

Výběr linolea pro podlahové vytápění

Ve věci výběru linolea pro podlahové vytápění by se mělo přistupovat pomalu. Nyní se podíváme na typy linolea a zjistíme, jak reagují na teplou podlahu, nebo spíše zda mohou být kombinovány s topením.

Druhy linolea

Linoleum je rozděleno do pěti velkých skupin, které se liší v pojivu:

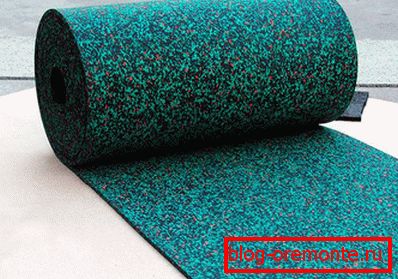

1. pryž, také známý jako relin;

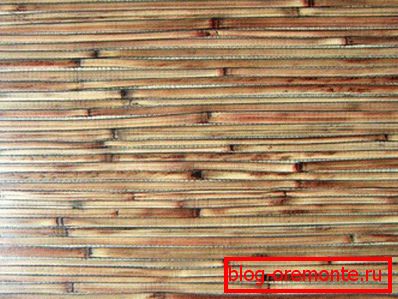

2. kolloxylin (nitrocelulóza);

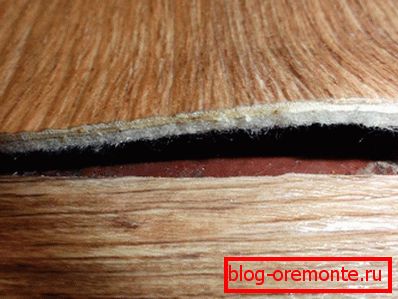

3. glyftalová (alkydová);
4. поливинилхлоридные (сокращенное название PVC);
5. přírodní.

Сравним между собой PVC и натуральный линолеум:

Почему нам следует в это вникать? Знания о составе материала позволят сделать правильный вывод касательно того, можно ли линолеум укладывать на теплый пол. Так вот, согласно проведенным исследованиям, именно многослойный PVC линолеум наиболее адоптирован к напольному обогреву. Почему?

Základem je skelné vlákno, které je z přední strany ošetřeno speciální PVC pastou (impregnace). Poté naneste druhou vrstvu PVC. Obsahuje další součásti. Při tisku a gravírování lze použít až šest barev. Konečná vrstva je upevňovací průhledná PVC vrstva o tloušťce až 0,15 mm. Pokud jde o základní sklolaminát, je chráněn substrátem (může to být polyester, tkanina, juta nebo pěnové PVC). Pouze pěnový PVC substrát je považován za nejvíce přizpůsobený teplotní expanzi. Taková vícevrstvá konstrukce zcela eliminuje možnost deformace materiálu při jeho zahřívání. Nicméně, pokud jde o šetrnost k životnímu prostředí, pak je tento ukazatel výrazně nižší než přirozený.

Zvažte vlastnosti jiných typů linolea:

Můžeme říci, že všechny tyto informace jsou předkládány těm, kteří chtějí všechno vymyslet. Ti, kteří k tomu nepřikládají význam, zjednodušují proces výběru. Jak? Na štítku na obalu vložte speciální značku / značení, jejíž přítomnost naznačuje možnost položit linoleum na teplou podlahu.

Возле специальной маркировки должно располагаться указание, касающееся температурного режима. Например, для мармолеума или натурального линолеума имеются ограничения до +27°С. Для PVC линолеума ограничение стоит до +29°С. Учитывая это, при монтаже теплого пола обязательным требованием является установка терморегулятора.

Teplotní podmínky

Zvláštní pozornost by měla být věnována právě teplotnímu režimu při provozu vyhřívané podlahy pod linoleem. Tento materiál vyžaduje na rozdíl od laminátu rovnoměrné a hladké zahřívání. Proto by výkon topného okruhu neměl přesáhnout 150 W / m². S takovou silou se povrch zahřeje na maximum + 28 ° C.

Pokud ignorujete tento požadavek a instalujete topný okruh s větším výkonem, pak s intenzivním ohřevem hrozí nebezpečí následujících jevů:

• změna barvy;
• základna se může roztáhnout a odloupat;
• ve velkých množstvích se začne uvolňovat fenol - škodlivá a nebezpečná látka;
• materiál bude zranitelný vůči roztržení kvůli měkkosti.

Pokud je tento požadavek splněn, může se zdát, že podlaha není dostatečně teplá. Je důležité si uvědomit, že povrch linolea by neměl být příliš chladný nebo horký. Pokud teplo nestačí, je nutné provést vytápění radiátorů a použít pomocné podlahové vytápění. Například v období, kdy nedochází k vážnému mrazu. Pomocí podlahového vytápění můžete ušetřit peníze na energii, což pozitivně ovlivní platby za elektřinu / plyn.

Volba topného okruhu: voda nebo elektrický

Existuje několik typů podlahového vytápění:

1. voda;
2. elektrické (kabelové);
3. elektrické infračervené.

Ohřev vody

Jedná se o systém trubek položených v určité sekvenci. Díky čerpadlu chladicí kapalina cirkuluje v celém systému. Kombinace takového vytápění s linoleem je komplikovaná, pokud používáte centralizovaný systém. Proč I když existují pracovní schémata pro připojení vytápěné podlahy k ústřednímu vytápění, existuje vždy riziko poruchy teplotního čidla. Mnohem snadnější, pokud máte individuální systém vytápění, který vám umožní zajistit potřebnou regulaci teploty.

Kromě toho, pokud je instalace špatné kvality, hrozí nebezpečí úniku, což negativně ovlivňuje betonovou základnu, a tím spíše na dřevěné podlaze. Navzdory tomu byl vyvinut systém pro instalaci ohřevu vody na dřevěnou podlahu. V tomto případě se používají speciální kovové desky nebo podlahové systémy, vyrobené na bázi pěnového polystyrenu a opatřené odpovídajícími drážkami pro pokládání trubek.

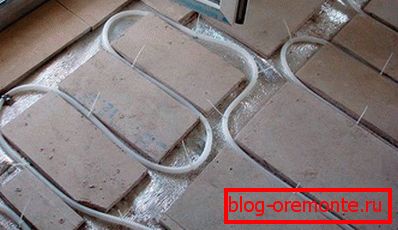

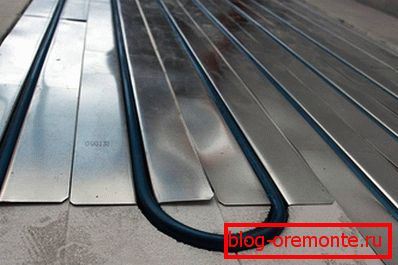

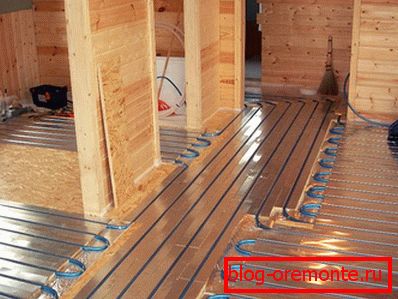

Připravená modulární dřevotříska s kanály může být také použita. Známý a stojanový systém, kde kanály pro instalaci potrubí jsou vytvořeny nezávisle. V tomto případě se kanály netvoří frézovací metodou, ale zabalením kolejnic. Jako lišty lze použít překližku nebo vlhkost odolnou překližku. Tloušťka lamel může být v rozmezí 21-28 mm.

Pokud jde o šířku kanálu, mělo by to být dostatečné, aby se trubka nedotácela při pohybu dřeva. Zároveň by vzdálenost neměla být příliš volná, aby se zabránilo ohýbání oblouku ohřevu se zvyšující se teplotou.

Zobrazitео: особенности монтажа водяного пола на деревянный пол

V tomto videu můžete vidět princip kladení trubek v dřevěné základně. V tomto případě je laminát namontován nahoře:

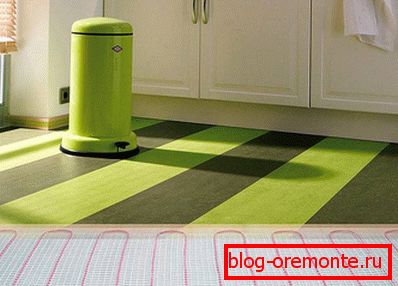

Elektrické topení

Pokud jde o elektrické topení, je zde více volnosti. Dnes existuje několik technologií, které se úspěšně používají v kombinaci s linoleem a dřevěnými podlahami:

• infračervený film s topnými prvky z uhlíkových vláken;
• Unimat jádrové rohože;
• odolávají vyhřívacím rohožům;
• samoregulační topný kabel;
• odolávají topnému kabelu.

Zobrazitео: какой электрический теплый пол лучше

Při použití elektrického topení je důležité dodržovat několik pravidel:

• topný okruh by neměl mít přímý kontakt s dřevem a izolační vrstvou;
• pokud je třeba překročit dřevěné zpoždění, pak je určitě řez a kabel je izolován fólií nebo hliníkovou páskou.

Existuje názor, že filmové infračervené vytápění je nejlepší při organizování podlahového vytápění. To je pravda, ale s několika nuancemi:

• vyhřívaná plocha místnosti by neměla přesáhnout 30 m²;
• Předpokladem je použití teplotního čidla a termostatu pro udržení přijatelné teploty pod linoleem až do + 27 ° C.

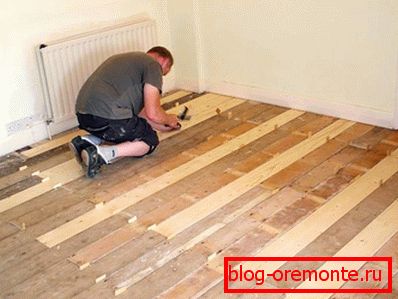

Příprava dřevěné podlahy

Bez ohledu na zvolený systém podlahového vytápění je klíčovým stupněm instalace hodnocení a příprava základního podlaží. První je vizuální hodnocení pohlaví. Existují například mezery mezi deskami, jsou zde zkažené desky. Pro určení kvality nosníků je nutné zvednout malou část podlahy. Vzhledem k tomu, že plánujete udělat teplou podlahu, vynaložené úsilí v této fázi se plně zdůvodňuje.

Pokud má podlaha mezery, měly by být vyplněny. V opačném případě dochází k velkým tepelným ztrátám a zvýšenému příkonu. Měli byste také nahradit ty oblasti, které jsou náchylné k hnilobě nebo plesnivě.

Pokud se naleznou shluky, je třeba je vyměnit. Pokud je část nosníku v dobrém stavu, je možné provést částečné vyříznutí s následnou výměnou.

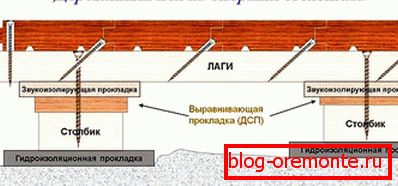

Pokud je podlaha poměrně nerovnoměrná, je nutné pod podpěry položit speciální podložky, zpevnit je kovovými rohy a také zajistit další fixaci. Pokud by byly nahraděny shnilé prkna / nosníky, pak by měly být podlahy ošetřeny antiseptikem s hlubokým pronikáním.

Paralelní bariéra by měla být vždy umístěna mezi podpěrné nosníky a hotovou podlahu. Tepelný izolátor je umístěn nahoře. Může to být minerální vlna, pěnový plast, pěnový polystyren atd. Tloušťka izolace by měla být asi 200 mm.

Mezi čistou podlahou a izolací by měl zůstat mimo jiné až 100 mm. To umožní uspořádání ventilačního systému v podlaze. Vzhledem k tomu by měly být kolem obvodu stěny ponechány malé mezery.

Instalace vyhřívané podlahy

V této části se budeme zabývat několika kroky krok za krokem, jak nainstalovat teplou elektrickou / vodní podlahu na dřevěnou podlahu. Jako elektrický stroj považujeme technologii pokládky infračerveného filmu.

Instalace podlahy teplé vody

Принцип работы и установки такой системы по деревянному пол, можно посмотреть в разделе «Ohřev vody» в подготовленном видеоматериале. Хотя там показывается технология монтажа под ламинат, принцип монтажных работ идентичный.

Obecně platí, že tato technologie je následující. Na povrchu dřevěné podlahy se rozkládá speciální deska. Pokud se rozhodnete použít tištěné kolejnice, měli byste si sami postavit krok ustavení trubky. Ve vytvořených kanálech namontujte topný okruh, který je připojen k rozdělovacímu potrubí. Potrubí v kanálech je umístěno ve fólii.

Po dokončení instalace se překližka položí nahoře. Poté se propíchnou pěnový polyetylén a linoleum sám.

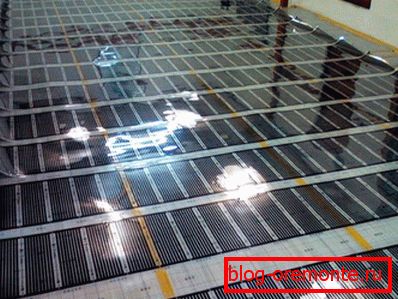

Instalace elektrické infračervené podlahy

Nabízíme vám veškeré podrobnosti, abyste se seznámili s technologií instalace IR topení pro linoleum na dřevěné podlaze. Podle všech pokynů můžete všechno vymyslet a dokončit práci sami. Navíc bude užitečné seznámit se s připraveným videem.

Upozornění při instalaci elektrického topení

Je důležité si uvědomit, že dřevo a elektřina musí být vzájemně izolovány. Proto provádějte práci, nezapomeňte provést následující opatření:

• vyloučit přímý kontakt topného kabelu s hořlavými materiály;
• při instalaci dodržujte bezpečnostní opatření;
• neumisťujte topné články pod nábytek a jiné velké předměty;

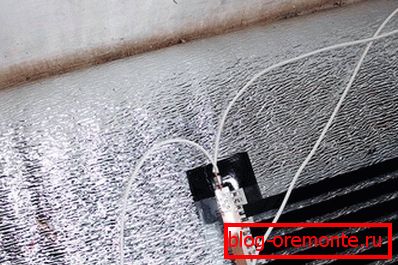

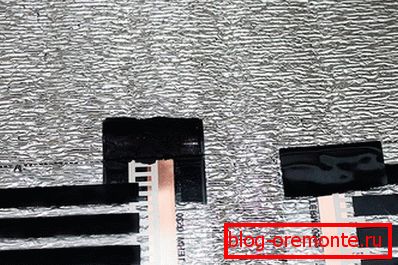

• při instalaci dbejte na izolaci kabelů;
• výkon topných prvků pro dřevěnou podlahu by neměl přesáhnout 80 W / m²;
• Nezapomeňte nainstalovat automatický termostat.

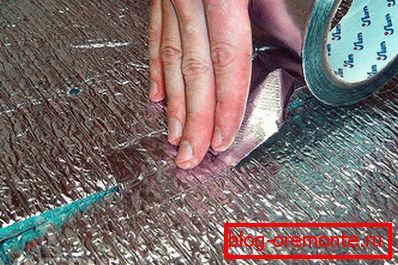

Tepelná izolace pro infračervené vytápění

Existují různé názory na otázku, zda je potřeba topení pro elektrické podlahové vytápění. Bez ohledu na kvalitu podkladu však nedostatečná izolace vede k 30% tepelným ztrátám. Navíc, pokud používáte tepelný izolátor, ztráta tepla je snížena na 9%. Závěr je zřejmý - je lepší použít tepelně izolační vrstvu pro elektrické vytápění.

Při výběru izolace je třeba věnovat pozornost těmto kritériím:

1. Tloušťka
2. Tepelně odolné.
3. Schopnost odrážet teplo.

Zkontrolujte elektrické vedení

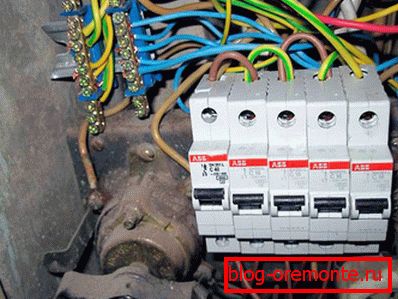

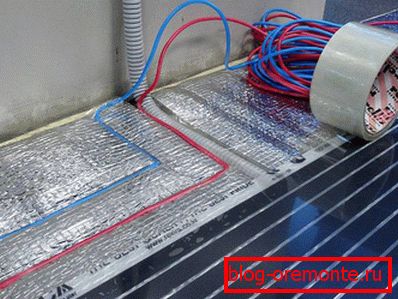

Před zavedením teplé elektrické podlahy určete kvalitu stávající elektroinstalace. S ohledem na budoucí vysoké zatížení musí být v dobrém stavu. Vezměte prosím na vědomí, že je zakázáno připojovat elektrické topení do zásuvky.

Pokud jste během analýzy stávající elektroinstalace dospěli k závěru, že se nedokáže vyrovnat s očekávaným zatížením, měl by být zcela nahrazen. Případně můžete od panelu nakreslit samostatnou linku, která bude použita výhradně pro podlahové vytápění. V tomto případě je na ovládacím panelu namontován ovládací panel.

Požadovaný materiál pro práci

Takže pro práci nezbytnou pro přípravu následujících materiálů a nástrojů:

• snímač teploty;
• termostat;
• izolace fólií;
• infračervený film;

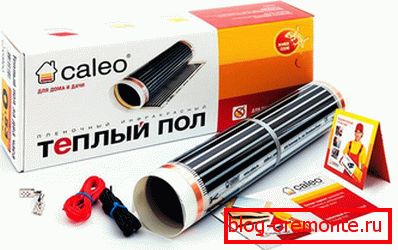

• všechny součásti pro IR film (obvykle dodávané v jednom balení);
• plochá a fóliová páska;
• plastová fólie 200 mikronů pro celou plochu místnosti;
• překližky nebo jiného listového materiálu;
• linoleum;
• ostrý stavební / kancelářský nůž;
• kleště;
• šroubovák;
• měřítko;
• značku nebo tužku.

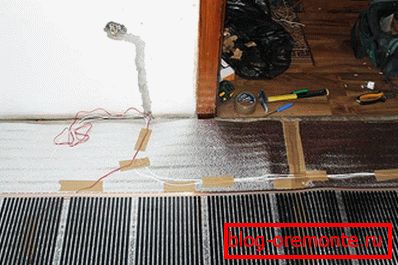

Umístění termostatu a snímače teploty

Před zahájením práce je třeba určit místo, kde bude termostat instalován. Ideálním místem je stěna. Doporučená výška od podlahy je 500 mm. Vybrané umístění by mělo být k dispozici pro vizuální kontrolu a případné úpravy.

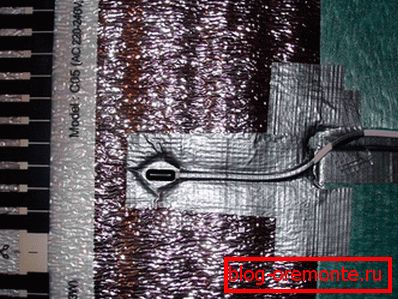

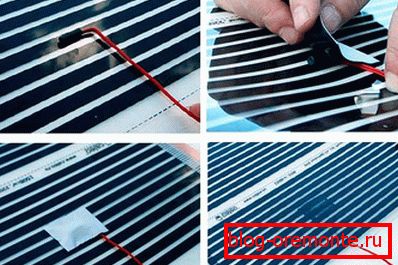

Umístění teplotního senzoru je také určeno. Měl by být položen ve vzdálenosti asi 500 mm od okraje fólie a uprostřed jeho šířky. Někteří odborníci praktikují instalaci v nejchladnějším místě místnosti, nicméně to není vždy možné. Můžete se seznámit s pracovními diagramy infračerveného podlahového vytápění.

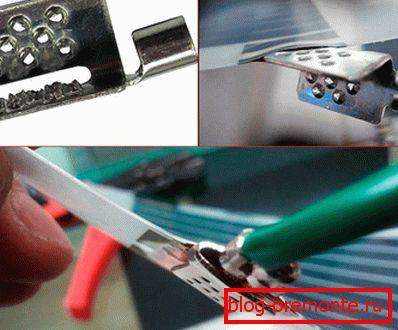

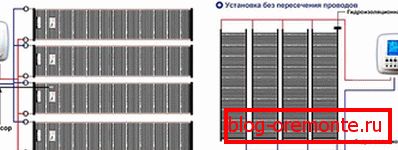

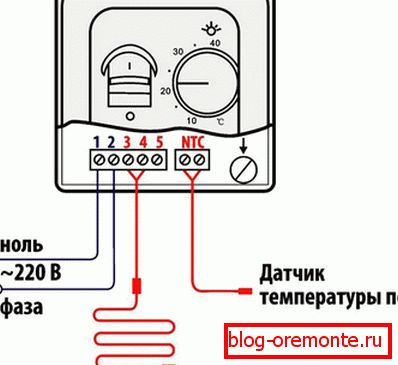

Schémata: připojení IR filmu

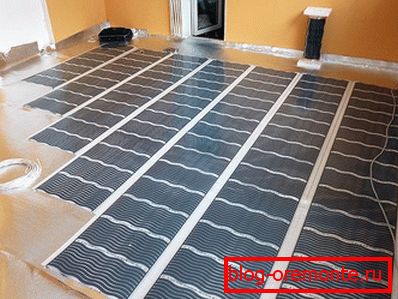

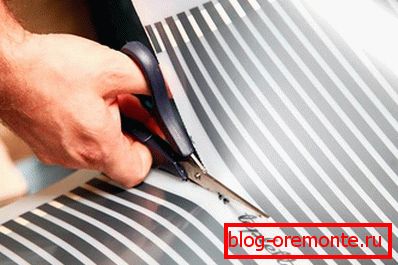

Montážní práce

Celý proces práce se skládá z následujících etap, které jsou uvedeny v tabulce:

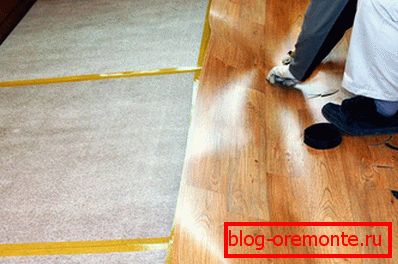

Linoleum podlahy

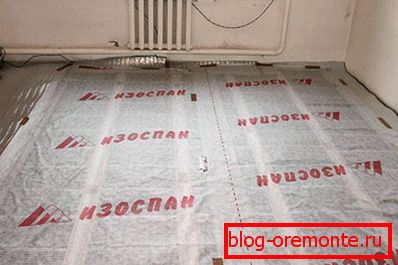

Konečným krokem je položení linolea. Aby nedošlo k poškození elektrické části ohřáté podlahy, je předem položena překližka nebo podobný materiál. Dříve byla pod překližkou položena plastová fólie, kterou je třeba lepit spolu s páskou. Při instalaci překližky by měly všechny spojovací prvky spadnout na části infračervené fólie, kde nejsou topné články a připojovací kabely.

Poté je třeba položit linoleum a nechat ho jeden den. Materiál se usadí a může být rozřezán. Budete ho lepidlem nebo necháte uschnout, rozhodnete se. Každý si vybere technologii instalace linolea, kterou ví. Je však důležité vzít v úvahu jednu technologickou nuanci: pokud se rozhodnete lepidlo, pak si všimněte, že po zahřátí se lepidlo může začít odlupovat. Proto je důležité zvolit správné lepidlo, ale v tomto případě se substrát nehýbe mezi linoleem a překližkou. Ve většině případů není linoleum lepené.

Tak jsme se s vámi uvažovali, jak udělat teplé vytápění na dřevěné podlaze a pod linoleem. Zveme vás, abyste ponechali komentáře k tomuto článku, co si o tom myslíte.
