Systém vytápění s přírodním oběhem

Navzdory skutečnosti, že moderní technologie pro vytápění prostorů jsou nyní běžné, vytápěcí systém s přirozenou cirkulací je velmi náročný. To je způsobeno především skutečností, že je snadné jej instalovat, a pokud také berete v úvahu nestabilitu poskytování elektrického proudu soukromým sektorem, pak se zřejmá popularita takového autonomního systému vytápění.

Jak to funguje

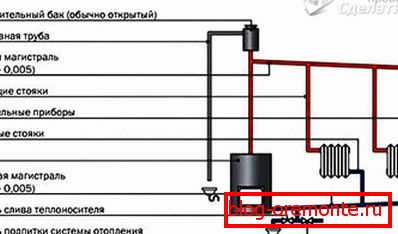

Ihned je třeba říci, že díky speciálnímu zařízení funguje systém bez nuceného oběhu chladicí kapaliny. Pohyb vody v potrubí nastává kvůli skutečnosti, že po ochlazení se hustota vody zvětšuje a proudí dolů do kotle potrubími instalovanými na svahu, čímž z něj vytéká vytápěnou vodu.

Přestože vytápěcí systém s přirozeným oběhem může pracovat bez čerpadla, je lepší jej nainstalovat. Když je čerpadlo zapnuté, chladicí kapalina rychle prochází trubkami, a proto se místnost zahřívá rychleji.

Při opouštění kotle voda vstupuje do urychlovacího kolektoru, vede přes něj k hornímu bodu a potrubími instalovanými ve sklonu z kotle při chlazení pokračuje v kruhu.

Nevýhody a výhody

Za prvé, hovoříme o nedostatcích. Takový přístup vám pomůže zjistit, zda vám tento systém vytápění vyhovuje.

• Pokud v systému není žádné čerpadlo, musíte počkat na poměrně dlouhou dobu, dokud horká voda nedosáhne baterie a nepřechází.
• Nerovnoměrné vytápění radiátorů. To je způsobeno stejnou nuancí - horkou vodou zhora a chladem zespodu.
• Instalace se provádí dražšími trubkami o velkém průměru.
• Je nutné nainstalovat otevřenou expanzní nádobu, díky níž se voda odpaří a pravidelně se do systému přidává. Instalace uzavřené expanzní nádrže může snížit výkon systému.
• Návrh pokoje trpí.
• Nezakrývejte svah potrubí, i když je třeba obcházet dveře.
• Systém by měl být co možná nejmenší.
• Při plánování vytápěcího systému bez čerpadla je nutné správně stanovit úroveň akumulátorů, expanzní nádobu a kotle, která by měla být instalována na nejnižším místě.

Výhody

• Elektrická závislost I když je instalováno čerpadlo, když dojde k výpadku proudu (nebo když čerpadlo selže), vytápěcí systém pokračuje v provozu.
• Instalace и дальнейшее обслуживание не требует особых навыков.
• Tichá práce.

Typy systémů

Jak již bylo řečeno, v gravitačním topném systému by neměly existovat rozdíly ve výšce, jinak to prostě nebude fungovat. Z tohoto důvodu je možné vytvořit několik obrysů.

Jeden okruh

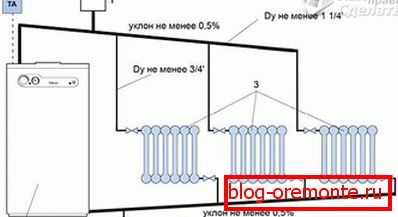

Všechno je zde jasné - z kotle jde jedna trubka, druhá jde k ní a baterie jsou mezi nimi spojeny. Předložená schéma vám pomůže přijít na to.

Systém s jedním okruhem může být jednorázový, pouze v tomto případě je třeba vzít v úvahu faktor, že každá následná baterie v gravitačním systému bude citlivější než předchozí.

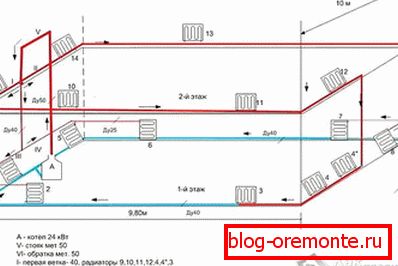

Dvojitý okruh

Systémy se dvěma obvody se mohou lišit ve směru pohybu chladiva:

1. S přicházejícím provozem.
2. S průjezdem.

Výběr způsobu montáže potrubí s přihlédnutím ke směru proudění chladicí kapaliny závisí především na tom, kde jsou dveře umístěny v místnosti, nebo jestliže existují jiné nuance, kvůli nimž není instalace návratu na tomto místě možná.

Bez ohledu na zvolený systém se úhel stoupání trubek nemění.

Jak vypočítat výkon baterií a vytápění kotle

Není nutné mluvit o přesných výsledcích, protože každý dům je individuální a může se lišit v mnoha parametrech, které nelze ve všeobecném schématu brát v úvahu, a to není nutné. Za ideálních podmínek se předpokládá, že pro ohřev 1 m² 60 W výkonu chladiče. Je zcela jasné, že pokud není dům izolován, instalují se v něm jednoduché dřevěné okna, pak bude nutné instalovat výkonnější baterie.

Aby nedošlo k pozdějšímu přepracování, je důležité dokonce i ve fázi plánování zjistit, jaká by měla být síla baterie (nebo baterií) instalované v konkrétní místnosti. Chcete-li to provést, můžete použít jednu ze dvou metod.

Podle hlasitosti

Přesné údaje lze získat vzhledem k objemu místnosti. Provádíme měření a po obdržení údajů o výšce, šířce a délce místnosti je vynásobte a vynásobte výsledek o 40 wattů. Vzhledem ke zvláštnostem struktury jsme zavedli korekční faktor. Pro:

• jednopatrový soukromý dům s neizolovanou půdou - 1,5;
• místnosti s izolačními stěnami - 1,1;
• místnosti s neizolovanými stěnami - 1,3;

Je důležité zvážit počet dveří a oken.

• Pokud je v místnosti vstupní dveře, musí být k výslednému číslu přidány další 150-200 W.
• Pokud jsou okna malá a energeticky náročná, pak budou vyžadovat další 70 wattů.
• U velkých nebo neizolovaných oken je třeba přidat každých 100 wattů.

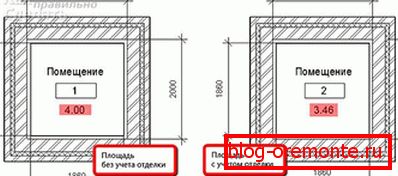

Podle oblasti

Při výpočtu počtu baterií v podlahovém prostoru se používá průměrný indikátor - 1 kW na 10 m². Stejný princip se používá k výpočtu výkonu topného kotle zakoupeného pro dům.

Zvažte příklad, jak provádět výpočty.

• Tam je dům s vnitřními rozměry 9 - 8 m. Vynásobíme šířku podle délky a dostaneme plochu - 72 m².
• 72 m² rozdělen na 10 (1 kW na 10 m²) a dostaneme 7,2 - to je výkon kotle v kW.
• Nyní zjistíme, že síla baterie se pohybuje 2 až 4 m.
• Oblasti se vynořily 8 m².
• Při použití stejných výpočtů jako u kotle získáme číslo 0,8 - výkon baterie v kW.

Nyní provedeme změny klimatických zón. Zvažte koeficienty:

1. V jižních oblastech - 0,8-0,9.
2. Pro daleký sever - 1,5-2.
3. V pásmu středního pásma - 1.2-1.4.

V našem příkladu bylo zapotřebí kotle o výkonu 7,2 kW. Při zohlednění koeficientu vypočítáme konečné údaje pro střední pásmo:

• 7,2?1,4=10,08.
• Vzhledem k tomu, že kotel musí mít napájecí zdroj, zakoupíme topnou jednotku 12-15 kW.
• Stejným způsobem se blížíme k výpočtu výkonu akumulátoru pro prostor použitý v příkladu: 0,8 - 1,4 = 1,12 kW. Zaokrouhlete a získájte 1,2 kW.

Napájení baterie je uvedeno v pase produktu. Pokud si nejste jisti správností vašich výpočtů, zakoupte výkonnější chladič instalací termostatu.

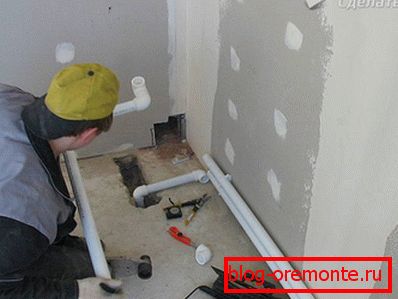

Instalace

• Jak již bylo řečeno, musí být kotel instalován na nejnižším místě.
• Žádná trubka nesmí být pod úrovní vstupu vratného potrubí do našeho topení. Zanedbání tohoto požadavku povede k výraznému zhoršení systému vytápění.
• Na stěnách je vyznačeno umístění potrubí a radiátorů.
• Radiátory jsou namontovány - jejich poloha je kontrolována úrovní budovy.
• Z přívodního potrubí kotle je namontován přídavný kolektor. Mělo by to být trubka o velkém průměru.

• V horní části je instalována otevřená expanzní nádoba. Pokud se nachází v podkroví, musí být nádoba a potrubí důkladně izolovány.
• Trubky jsou namontovány se sklonem 1 cm na jeden lineární potrubí. Není-li možné dodržet tuto normu, je možné snížit pokles na 0,5 cm, ale ne méně. Je třeba mít na paměti, že při poklesu sklonu potrubí se účinnost celého topného systému snižuje.
• Na správném místě je spojovací trubka, která jde k radiátoru. V kovovém potrubí může být výpust svařován nebo připojen přes odpaliště. Při práci s plastovými trubkami je nutné použít kování, pájete je, nezapomínejte na kohouty a termostaty (pokud jsou instalovány).
• V nejnižším bodě systému (obvykle v blízkosti kotle) ​​je nutné instalovat kohoutek s kohoutkem - do něj se vloží voda.

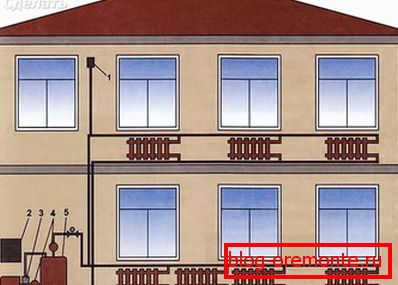

Pokud plánujete výrobu gravitačního systému ve dvoupatrovém domě, je třeba mít na zřeteli, že tok chladicí kapaliny se provádí ve druhém patře a pak jde dolů po stoupačích do radiátorů instalovaných v prvním patře.

Zůstává naplňovat systém vodou a zkontrolovat jeho netěsnosti zahřát pokoj bez obav o tom, že mohou vypnout elektřinu.

Video

Podívejte se na video o tom, jak vypočítat vytápění s přirozenou cirkulací:

Toto video ukazuje příklad vytápění s přirozenou cirkulací:
