Systém ochrany proti úniku vody

Inteligentní domy se stávají stále oblíbenějšími. Jejich infrastruktura zahrnuje automatické ovládání elektrického světla, teplotu vzduchu uvnitř, vlhkost atd. Ale to vše je druhotné, pokud systém proti úniku vody není nainstalován.

Co to je?

Možná jste obeznámeni se situací, kdy malá přestávka ve vodovodu vedla k vážným důsledkům. Například nepředpojané závitové spojení, zkažený mixér nebo potrubí se nalije do obrovského účtu, jehož část zahrnovala nejen náklady na vlastní vybavení, ale také opravy bydlení sousedů zespodu.

Stručně řečeno, systém ochrany proti úniku je kombinací několika modulů, které zabraňují zaplavení domu nebo bytu. Všechny lze rozdělit na dva hlavní typy:

  • Místní. Zahrnuje částečnou ochranu před povodněmi. Instalujte na zařízení, která mohou způsobit nepříjemnou situaci. Například by to mohlo být zásobník pračky. Připojuje se k elektrické části zařízení. Pokud se voda začne přeplňovat, zvedne plavák, který uzavře kontakty a uvede pračku do režimu nouzového vypouštění kapaliny. Pro tuto úlohu se také používají přívodní hadice s přídavným ventilem. Při rozbití vody vstupuje do ochranné komory, kde je uzavření kontaktů a aktivace zajišťovacího mechanismu. Mohou být také použity pro myčky nádobí a sušičky.

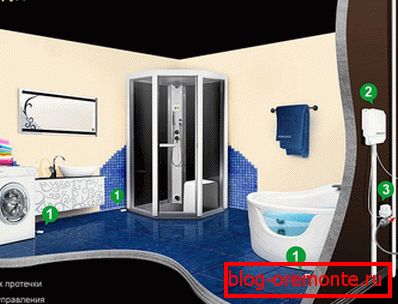

  • Měřítko. Obsahuje tři hlavní součásti: řídicí jednotku, snímače a automatické uzamykací mechanismy. Řídící jednotka je centrální stanice, která přijímá signály ze snímačů a v případě potřeby aktivuje pohony ventilů. Jeřáby nejsou instalovány v žádném konkrétním pokoji (i když je to možné), ale na potrubí centrálního vstupu. Proto je celý dům zcela zablokován. Signalizační zařízení mohou být bezdrátová i kabelová. V druhém případě je doba odezvy mnohem menší, takže systém pracuje rychleji, a také je s nimi spotřebovává méně elektrické energie. Jsou instalovány na místech, která jsou ohrožena: pod pračkou, u umyvadla, v blízkosti koupelny nebo sprchového koutu. Nemusíte se starat o to, že pokud se při koupání objeví postříkání, zůstanete v pěně, je obvykle nutné, aby hladina kapaliny dosáhla alespoň 1 mm v celé oblasti snímače. Napájení celého mechanismu může být buď ze sítě, nebo z baterií nebo nabíjecích baterií. Autonomní mechanismus je vhodnější, protože když zmizí elektřina, může být vnímána jako signál a zdroj bude zablokován.

Pokud se stalo, že jste vylila vodu na podlahu a snímače pracovaly, stačí, abyste si běžnou vysoušeč vlasů a dobře vysušili snímače nebo použili nucené otevírací tlačítko. V takovém případě systém nereaguje na úniky během hodiny.

Dnes je na trhu několik společností, které se osvědčily při výrobě ochranných systémů. Budete vhodné, pokud budete moci provést srovnání systémů před jejich zakoupením.

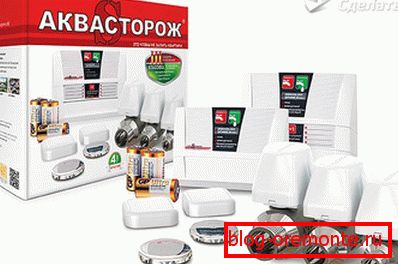

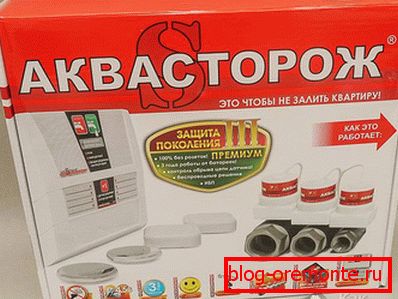

Aquastorozh

На данный момент Aquastorozh является самой прогрессивной системой. Для того чтобы оценить все преимущества, рассмотрим каждый модуль в отдельности:

  • Centrální základna. Jedná se o malý čip, na kterém jsou rozšiřující konektory. Podporuje připojení jak kabelových, tak bezdrátových senzorů, jejich celkový počet může dosáhnout 20, tj. Jeden může být umístěn v blízkosti každého ohroženého místa. Napájení je dodáváno jak z akumulátoru, tak ze sítě. Přítomnost 3 prvků standardu C je k dispozici, lze namontovat další soupravu, která zvýší autonomii celého systému až na 5 let (u bezdrátových snímačů se standardním modulem, 1 rok s přídavným modulem 3). Ale i když je elektrická energie vypnutá a akumulátory jsou nahromaděny, náboj nahromaděný ionizory stačí na více než 10 ventilových otvorů a uzávěrů. Na předním panelu jsou dvě velká tlačítka, která jsou určena pro ovládání zajišťovacích mechanismů v ručním režimu. Zobrazuje se také velké množství LED, které signalizují jakoukoli poruchu nebo provedené akce.

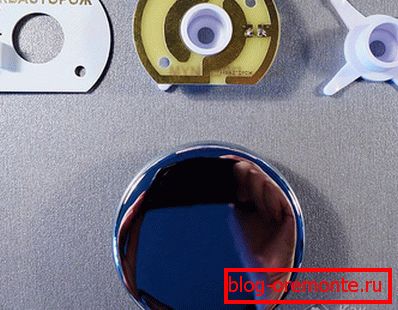

  • Senzory. V této sadě jsou velmi jednoduché, ale zároveň spolehlivé, že po instalaci můžete zapomenout na jejich existenci, protože nepotřebují údržbu. Malý mikroobvod je instalován na plastovém stojanu, jehož kontakty jsou pokryty zlatým rozprašováním, takže se nemusíte ani zabývat korozním účinkem. Aby bylo možné jim představit pohled, jsou zhora pokryty krásnou čepicí z nerezové oceli. Princip jejich provozu se snižuje na skutečnost, že při vniknutí vody klesá odpor a vysílá signál na centrální panel. Kabel lze prodloužit až na 100 metrů. Bezdrátové senzory v jejich designu mají stejný čip, ale navíc v plastovém pouzdře je modul pro radiovou komunikaci. Navíc mohou být umístěny tlačítka, které násilně aktivují nebo deaktivují ochranu.
  • Kulové kohouty. Při otáčení uzamykacího mechanismu byly vyvinuty speciální prvky s malým odporem. Je velmi důležité, aby při aktivaci nebylo věnováno mnoho času a energie. Otáčení se provádí pomocí nízkotlakých elektromotorů. Díky malé kovové převodovce se přenáší přenos rotační síly. Každé dva týdny je v automatickém režimu testovací kontrola. To se děje tak, že v rozhodujícím okamžiku vás mechanismus nedovolí, a pokud jsou nějaké chyby nebo něco přilepené, pak to bude možné odhalit v počátečních fázích. Mimochodem, řídicí systém je rovněž dodáván ve ventilech. V plastovém bloku jsou dva mikrospínače, které ukazují základnu, ve které poloze je ventil v současné době umístěn.

Jádrem je konstruktér, který může být doplněn o všechny moduly, které jsou k dispozici k prodeji. Instalace může být provedena nezávisle, sestává z několika základních kroků:

  • Montáž ventilů. Provádí se bezprostředně po vodoměru (v některých oblastech je to možné před měřidlem). Klouby musí být utěsněny vlečkou nebo teflonovou páskou.
  • Nainstalujte ovladač. Může být umístěn na libovolném místě. Je připevněn ke stěně se speciálním držákem.
  • Distribuce senzorů. Stohují se v blízkosti všech zařízení, ve kterých je voda dodávána, a také v blízkosti vodních zdrojů.
  • Kombinace všech prvků do jednoho systému. To se provádí pomocí drátů nebo bezdrátových technologií.

V odborné verzi jsou k dispozici snímače s ochranou proti rozbití. Při obvyklém uspořádání při přerušení drátu se systém spustí. Je také vybudován další kondenzátor a pokud zmizí kontakt, centrální panel pípne, že došlo k chybě.

Hydrolock

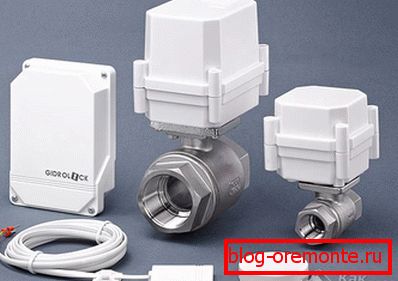

Princip fungování systému Gidrolock je velmi podobný předchozímu. Obsahuje také tři hlavní moduly, ale existují určité rozdíly.

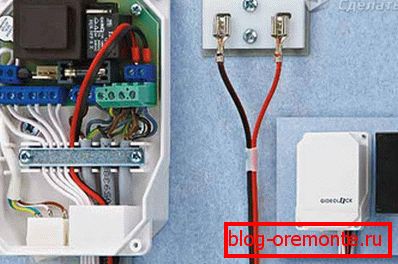

  • Centrální ovladač mnohem menší a umístěný ve vzduchotěsném plastovém pouzdře. Přední panel není tak interaktivní. Na boční ploše je jeden přepínač. Napájení je napájeno ze sítě 220 V. Mikroobvod poskytuje jednotku pro nabíjení baterie, která je aktivována bez prvního zdroje. Realizace podpory pro 20 drátových čidel. Jsou připojeny pomocí terminálů, spíše než speciálních konektorů. Další spínače jsou k dispozici pod spínačem, který může násilně otevírat a zavírat kohouty. Při spuštění se ozve piercing pípnutí.
  • Senzory. Kromě kabelového připojení jsou senzory podporovány také přenosem signálu přes rádiový kanál. Chcete-li je použít, budete potřebovat další modul. Může jít do samostatného pouzdra nebo být instalován uvnitř hlavní jednotky. Aby mohl systém pochopit, že má k dispozici bezdrátová zařízení, je nutné ho "trénovat". Chcete-li to provést, zavřete dva kontakty, které jsou uvedeny v pokynech. Poté je senzor navlhčen vodou. Úspěšné spojení bude oznámeno LED. Následuje zkušební provoz. Když baterie sedí v senzoru, regulátor upozorní blikající zelený indikátor. Počet bliknutí označuje pořadové číslo zařízení, což zjednodušuje jeho identifikaci.

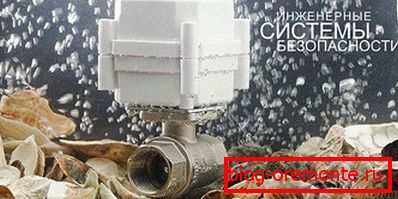

  • Jeřáby. Mohou mít různé průměry, v závislosti na potřebách zákazníka. Nerezavějící ocel je vybrána jako materiál pro případ, může sloužit po dlouhou dobu. Servo je mnohem větší než předchozí systém, který může být důležitý při instalaci v omezeném prostoru.

Установка осуществляется таким же методом, как и в случае с Aquastorozhем, но дополнительно придется позаботиться о подводе электрической сети. Придется потратить больше времени на подключение всех датчиков.

Hydrolock také provádí zkušební jízdu, ale dělá to jednou týdně. V tomto případě zajišťovací mechanismus v jeřábech provádí úplnou rotaci kolem osy, což umožňuje zbavit se koksování, pokud se vytvoří.

Neptun

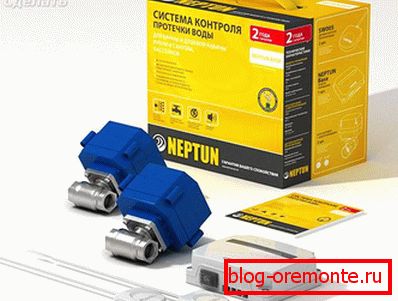

Neptun poskytuje uživateli velký výběr regulátorů. Mohou být propojeny a bezdrátově. Provedení skříně závisí na konkrétní sadě a podmínkách instalace. K dispozici je možnost z din-rail. To znamená, že je možné ho namontovat přímo do elektrického panelu poblíž strojů. V roli napájecích prvků mohou být akumulátory, stejně jako síť 220 V. Výhodou tohoto systému je možnost ručního ovládání ventilů. V některých variantách na těle servopohonů byly vytvořeny speciální vlajky.

Senzory mohou být namontovány přímo do podlahy, ale budou muset být otočeny nahoru s kontakty. Při spuštění zvuku a světelného signálu. Doba od okamžiku signalizace až po úplné překrytí vody se může pohybovat od 5 do 20 sekund a závisí na tom, které ventily výrobce se používají v konkrétním případě. Je možné komunikovat s poplašnými systémy, protipožárními systémy a inteligentním domácím systémem.

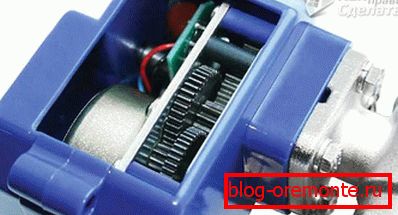

В системе Neptun установлены одни из самых мощных сервоприводов на запорной арматуре. Момент усилия при вращении может достигать 16 Нм, это значение сопоставимо с усилием бытового шуруповерта. Питание подается только в момент срабатывания и только в значении 12 V.

Aquastop

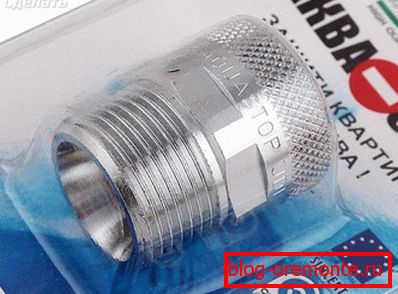

Tato volba vyžaduje nejnižší investice ve srovnání se všemi předchozími. Není třeba připojovat elektrický systém ani žádné jiné baterie. Systém je mechanické zařízení vyrobené z nerezové oceli. Uvnitř je pružina, která drží kuželovitý obal. Jakmile průtok vody překročí 13 litrů za minutu, zvyšuje se tlakový rozdíl, který tlačí pouzdro na vyčnívající prvek a tok se zastaví. Instalace je velmi jednoduchá. Stačí, abyste tuto malou trubku namontovali mezi kohoutek a hadici, která je vhodná pro směšovač nebo jiný spotřebič. Takže musíte dělat s každým bodem analýzy.

Všechny popsané způsoby ochrany před únikem se ukázaly být spolehlivé, schopné zvládnout úkoly. Co přesně zvolit vaši volbu, bude záviset na vašem rozpočtu, počtu míst, stejně jako na potřebu integrovat se s jinými prvky inteligentního domu. S obratným přístupem můžete implementovat upozornění prostřednictvím SMS zpráv, které budou vždy vědět o tom, co se děje nebo vzdáleně komunikovat s celým systémem.
