Štítová střecha díky jednoduchému, spolehlivému a reprezentativnímu designu byla již řadu let oblíbená. V závislosti na sklonu svahů se používá v oblastech s různým množstvím srážek. Systém krokví štítové střechy poskytuje přirozené shromažďování srážek.

Štítové střešní modely

1. Symetrická - obě svahy mají stejnou délku a jsou namontovány ve stejném úhlu. Taková střecha je rovnoramenný trojúhelník s tupým nebo ostrým úhlem.

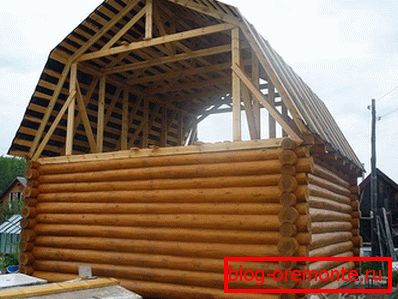

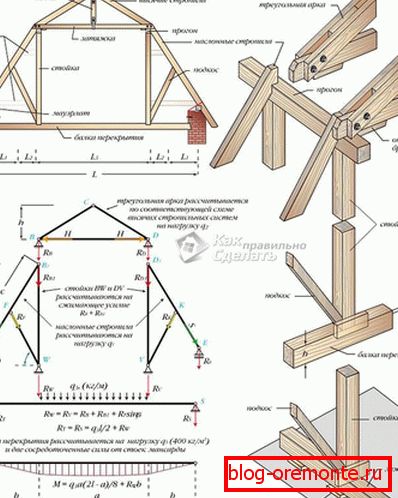

2. Zlomená střecha je vytvořena pro umístění podkrovní místnosti, její střešní systém znamená komplexní dvouúrovňovou konstrukci.
3. Různé úhly svahů - to je původní design, zdůrazňující neobvyklou architekturu domu.

Úhel sklonu

Úhel sklonu se volí po analýze několika indikátorů: typ zastřešení, množství srážek, zatížení větrem. V oblastech s silnými dešťovými srážkami se doporučuje malý úhel svahů, avšak ne méně než 5 stupňů. Sněhové hmoty nezůstanou na strmém povrchu. Ploché střechy s tupým úhlem svahů jsou vhodné pro větrné klima.

Systém krokví štítové střechy musí vyhovovat přijatým bezpečnostním normám a musí být postaven podle norem.

Rafterové systémy

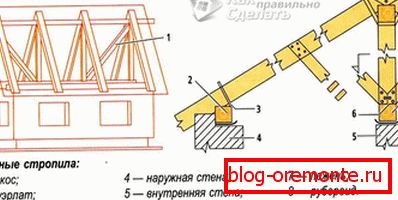

Ložiskové prvky a krokve přebírají zátěž od vnějších sil a přerozdělují je na stěny budovy. Z jejich spolehlivosti závisí síla celé střechy. Při konstrukci konstrukce pomocí dvou systémových krokví:

• Závěsné nohy mají na stěnách budovy dvě podpěry. Prožívají tlak na kompresi a ohýbání. Pokud je vzdálenost rozpětí přesahující 8 metrů, je nutná instalace vřeteníku se vzpěrami. Pro snížení vlivu krokví na stěny budovy jsou spojeny utažením.
• Suspenze - tyto tyče mají podpěru na vnitřní stěně nebo speciální konstrukci.

Není-li možné použít jeden ze systémů v čisté formě, využívají hybridní konstrukci, která umožňuje střídavé zavěšení a krokve.

Výpočet materiálů

Stropní systém střešní fasády zařízení vám umožní provádět výpočty na základě znalostí geometrie. Pro výpočet plochy struktury je třeba nastavit délku svahu. Množství požadovaného materiálu závisí na úhlu sklonu. Ostré úhel umožňuje ušetřit, ale zároveň minimalizovat podkrovní prostor.

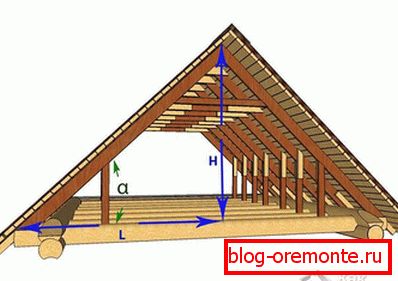

Výška hřebene, délka krokví a plocha střechy se vypočítá pomocí geometrických tvarů. Pro přehlednost je vhodné schématu doma. Příklad - vezměme sklon svahu na 45 stupňů, šířka domu (základ rovnoramenného trojúhelníku) je 6 m, délka je 10 m.

Nejprve rozdělíme trojúhelník na polovinu o výšku spuštěnou z horního rohu. Ukázalo se, že dva pravoúhlé trojúhelníky a jedna z jejich nohou je požadovaná výška střechy. Výška rozděluje rovnoměrný trojúhelník na polovinu, což znamená, že jedna noha je 3 m. Druhý výpočet vypočítáme pomocí vzorce:

3? tg 45⁰= 3 m

Když známe nohy, podle Pythagorovy věty vypočítáme hypotenzu, která je hřebenem:

3² + 3² = X² .

Délka krokve bude rovna druhé odmocnině 18, přibližně 4, 25

Počet krokví se vypočítá dělením celkové délky krokem (0,6 m):

10: 0,6 = 16,6 - tato hodnota musí být zdvojnásobena.

Plocha se vypočítá vynásobením délky rampy a domu a násobením hodnoty o 2:

4,25? 10? 2 = 85 m².

Pomocí různých vzorců můžete vypočítat požadované množství materiálů.

Instalace vazného systému

Ložisková základna pro střechu je mauerlat - odolná dřevěná část o rozměru 150 - 150 mm od upravených jehličnatých dřevin. Jeho připevnění se provádí na kotvě, které je uchyceno v horní řadě zdiva. Měli by se zvednout o 2-3 cm nad nosníkem a poskytnout tak místo pro utažení matice. Ruční vrstva je položena pod mauerlatem, aby byla chráněna před vlhkostí. Mezi stěnami je kladen příčný řez, upevnění mauerlatu a ochrana proti podélnému zatížení. K udržení hřebenu je položeno speciální dřevo podél svahu - ležel, s úsekem rovnajícím se mauerlatu. Se značnou šířkou budovy je nutné instalovat běhy.

Průřez krokví je určen roztečí a délkou krokve, obvykle je to 50-150 mm. Krovinové vazníky se snadněji sestavují na zemi a jsou připraveny sloužit na střeše. U šablony jsou dvě desky, stejné délky jako krokve, a jsou spojeny s hřebíkem. Volné konce jsou uloženy na nosičích, výsledný úhel je upevněn příčníkem. Místa a tvar štítu jsou označeny pomocí druhé šablony z překližky. Tyče jsou připevněny v pravém úhlu pomocí šroubů, spláchnou se a po zvedání jsou zvednuty pro montáž.

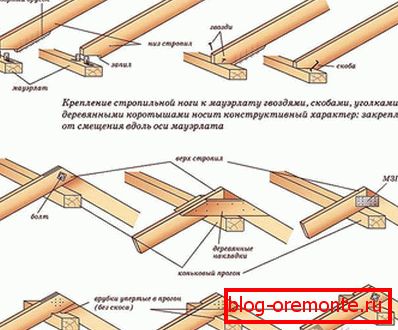

První instalované krokve na štítech. Oni jsou připojeni k mauerlat pomocí rohů nebo závor. První farmy jsou nastaveny přísně na úrovni. Mezi nimi je vytahován kabel, což je vodítko pro instalaci zbývajících prvků.

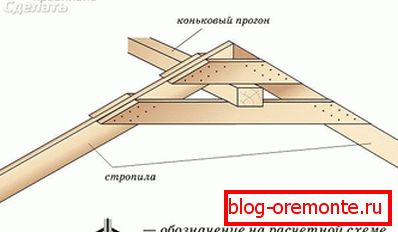

Pro zajištění dostatečné tuhosti celé konstrukce k noze krokve jsou připojeny k vzpěrám a příčníkům. Hřebenový obvod je připevněn ke každému vazníku. Tento spojovací prvek by měl být vyroben z trvanlivého dřeva.

Při významné šířce budovy je nutná instalace nosníků, jedná se o vodorovnou tyč o rozměrech 50 × 150 mm, které podporují krokve. Pro jeho instalaci nainstalujte vertikální stojan, založený na zemi. Tyto prvky budou tvořit základ rámce pro podkroví.

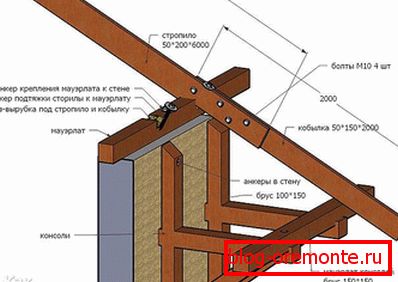

Aby se zabránilo vnikání vody na stěny, je nutné provést převis, což znamená, že krokve jsou zavěšeny o 30 cm nebo jsou připevněny další desky.

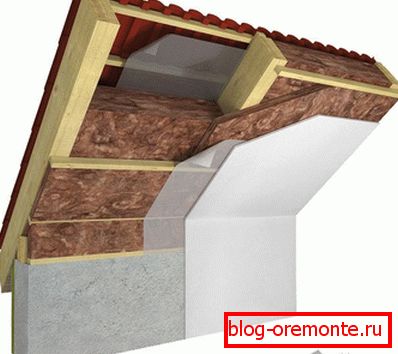

Přepravka je vyplněna hotovými krokvemi, pro každou střešní krytinu je vybrána potřebná rozteč a pro šindele jsou vyrobeny masivní šindele. Ohřev střechy je důležitou součástí stavby. Pomocí správné pokládky izolace můžete snížit tepelné ztráty na minimum. Pro tento účel se používá čedičová vlna, šířka materiálu se rovná kroku mezi krokvemi, což umožňuje rychle a spolehlivě provádět izolaci. Pokládka hydroizolace pomůže zajistit spolehlivou ochranu střechy před vlhkostí.

Symetrický model štítové střechy je nejjednodušší a spolehlivější v provozu. Zatížení střešního systému je rovnoměrně rozloženo, což umožňuje prodloužit životnost konstrukce. Lekce vizuálního videa pomohou zvládnout jemnosti práce.

Video

Toto video vysvětluje, jak vytvořit střešní systém štítu:

V tomto videu vidíte příhradový systém na příkladu jedné štítové střechy:
