Stropní střecha dělejte sami

Samostatná instalace štítové střechy je možná pouze s určitými schopnostmi pracovat s těmito konstrukcemi a vyžaduje zvýšenou pozornost ke všem podrobnostem stavebních postupů. Pro usnadnění provádění nadcházející práce vám pomůžeme pečlivě prozkoumat naše pokyny, které podrobně popisují, jak postavit štítovou střechu s vlastními rukama, s přihlédnutím ke všem nuancům operací prováděných v této oblasti.

Možnosti střechy

Abychom porozuměli všem jemnostem a zvláštnostem nadcházejících prací, nejprve vás seznámíme se známými typy štítových střech s různými úhly sklonu a při jejich výběru je třeba vzít v úvahu následující faktory:

• typ zastřešení;
• místní klimatické podmínky;
• funkčního účelu budovy.

Úhel sklonu svahů v různých budovách se může pohybovat v rozmezí hodnot od 10 do 40 stupňů a výrazně ovlivňuje výběr střešního materiálu. V souladu s tímto ukazatelem mohou mít štítové konstrukce následující verze:

• s jemnými svahy (až 20 stupňů);
• střechy s velkým úhlem sklonu (více než 20 stupňů);
• střechy se šikmou šikmou čárou (s proměnným úhlem sklonu).

Přípravné činnosti

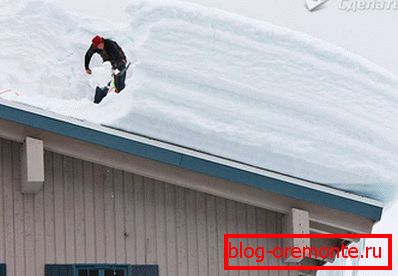

Abyste zjistili, jakou konfiguraci střechy je optimální pro vaše podmínky, je třeba nejprve zohlednit takový indikátor jako zatížení sněhem a větrem. Přirozeně se sníženým úhlem sklonu střechy výrazně sníží zatížení větrem; avšak v tomto případě není možné použít podkrovní prostor pro potřeby domácnosti (např. v podkroví).

Při výběru tvaru střechy štítu se obvykle předpokládá, že klíčové podpěrné body systému vazníků se shodují s řadami umístění nosných konstrukcí samotné konstrukce (zejména jejího horního patra). Současně je brána v úvahu i šířka domu, stejně jako přítomnost vnitřních nosných zdí.

Při přípravě projektu se bere v úvahu přítomnost nebo nepřítomnost podkrovní místnosti v budoucí stavbě, stejně jako celkové rozměry střešní plochy. S výraznou velikostí uzavřené oblasti v konstrukci nosného systému (kromě nosníku, používaného jako nosný strop) by měly být zahrnuty další prvky - tzv. Běhy a regály.

Bylo by správné přemýšlet o tom, kde bude vchod do podkroví, a pokud to bude nutné udělat schodiště.

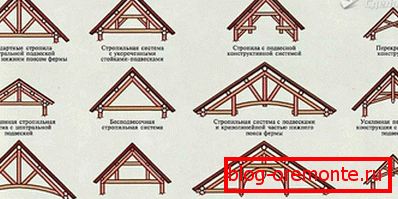

Při uspořádání štítové střechy s vlastními rukama (bez podkroví) je povoleno používat systém nakloněných krokve připevněných horní částí k hřebenovému nosníku. Samotný běh je podporován speciálními regály instalovanými s podporou na vnitřní opěrnou přepážku.

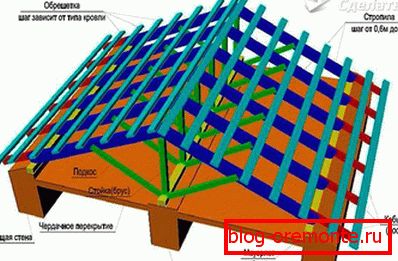

Nejpraktičtější a nejhospodárnější možností uspořádání střešních konstrukcí, které se používají hlavně pro lehké budovy, jsou zavěšené krokve, pro uspořádání, které jsou nožky nožů spojeny pomocí dvojice pomocí speciálních šroubů. Ty jsou horizontální propojky, které poskytují požadovanou tuhost celé konstrukce jako celku. Každá zavěšená krokve spočívá na svých koncích na bočních stěnách budovy.

V případě, že jeho šířka přesáhne 6 m, budete muset zvýšit počet nainstalovaných běhů a regálů. Připomeňme, že nosník je speciální vodorovná lišta, která slouží jako přídavná opěrka pro krokve a namontovaná pomocí speciálních stojanů.

Tyto stojany vycházejí z tzv. Lan (předem připravené dřevo položené podél svahu). Takové dřevo spolu s regály mohou sloužit jako rám pro stěny plánované podkrovní místnosti. Použití námořních krokví vám umožní vybavit podkroví nebo poměrně prostornou půdní místnost, která se používá pro potřeby domácnosti.

Ale než uděláte štítovou střechu, musíte se nejprve starat o přípravu materiálů pro ni. Při výpočtu objemu požadovaného řeziva se nezapomeňte na skutečnost, že hmotnost příhradového systému by neměla překročit hodnotu této konstrukce. V tomto případě je část, která se používá pro uspořádání řeziva, zpravidla vybrána na základě velikosti samotné konstrukce.

Odměna

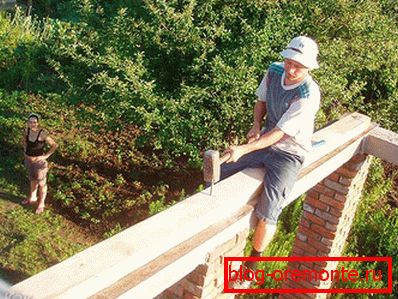

Mauerlat se používá jako nosná základna konstrukce vazníků a poskytuje spolehlivé a stabilní upevnění na stěnách budovy. Jako mauerlat se běžně používá normální tyč o průřezu 100 × 150 mm, která je umístěna po celém obvodu budovy a zajišťuje rovnoměrné rozložení zatížení na stěnách.

Montáž nosníku do stěny lze provést jedním z následujících způsobů:

• speciální (válcovaný) drát používaný pro upevnění nosného nosníku na zdi je zděný v cihelně;
• kovové čepy o požadované velikosti jsou zděné do zdiva (o průměru nejméně 12 mm);
• na stěně je vyroben speciální monolitický betonový nosník, který je opatřen ocelovými čepy.

Knoflíky používané pro bezpečné uchycení mauerlatu se nacházejí kolem obvodu budovy s roztečí asi 120 mm. Při výběru výšky upevňovacích prvků byste měli zvážit celkovou tloušťku vrstvy hydroizolace a dřeva s předem připravenými otvory. Během instalace je podpěrná lišta instalována na čepy a je pevně uchycena maticemi, vybavenými širokými podložkami.

Uspořádání vazného systému

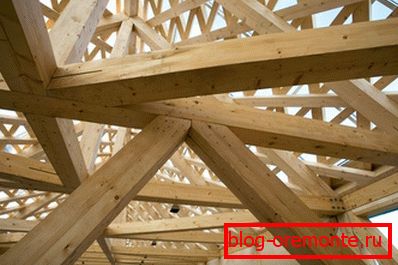

Systém trámů typického domu obsahuje řadu částí, které jsou strukturálně kombinovány do jediného celku. Hlavním prvkem štítové střechy je vazník ve tvaru písmene A, který je tuhou konstrukcí, která pracuje na principu "na tahu". V případě, že rám domu je vyroben z dřeva - měli byste se postarat o to, aby jeho stěny na úrovni stropních nosníků byly vyztuženy speciálním kravaty, které vylučují možnost jejich přemístění pod zatížením.

Na stropě na straně podkroví se nacházejí speciální žlaby (tyče o průřezu 150 × 150 mm), které slouží jako podpěra pro vrtulové stojany. Všechny opakující se prvky krokvového systému jsou prováděny striktně podle šablony, což umožňuje po sestavení rovnoměrné dvojité rozteče s rovnoměrným rozložením zatížení.

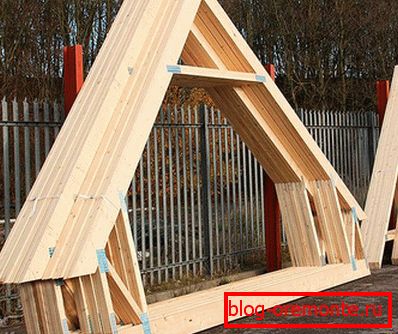

Stropní vazníky ve tvaru "A" pro systém vazníků jsou sestaveny na šabloně přímo na zemi, po kterém se prefabrikovaná konstrukce stoupá nahoru na strop připravený pro instalaci vazníku. V tomto případě jsou nosníky instalovány s opěrou na kolejnicích a nosníky s jejich spodními konci jsou namontovány na výkonové desce.

Na cestě si všimneme, že při výrobě šablony vazníků můžete libovolně měnit délku svých prvků změnou parametrů budoucí střechy (například její výška). Díky tomu můžete zvolit nejlepší možnost pro vaše podmínky.

Při instalaci nožních nožů v místech jejich spojení s páskováním se vytvářejí speciální řezané hrany, které zajišťují spolehlivý kontakt a pevné spojení s výkonovou deskou. Pro zvýšení tuhosti konstrukce v této montáži se často používají speciální plechy.

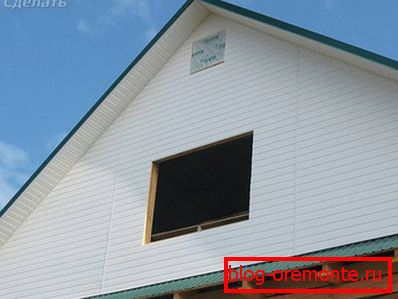

Gable

Při přípravě stavebního projektu (tj. Před tím, než vytvoříte dům), budete muset pečlivě vyřešit uspořádání jeho štítů.

Внешне фронтон выглядит как продолжение стены, имеющее границу по линии скатов кровли. Для случая рассматриваемой нами двускатной кровли фронтоны имеют форму равнобедренного треугольника. Gableными основаниями служат крайние фермы, высота и вертикальность установки которых строго контролируется.

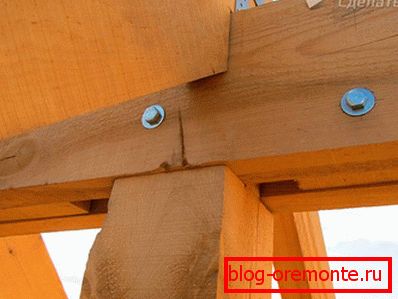

V horní části štíhlých vazníků je instalován hřebenový nosník, ke kterému jsou následně připojeny ostatní krokvy. Šití desek s deskami se provádí ve zvoleném směru (vertikálně nebo horizontálně). Obvykle se po dokončení celého komplexu střešních prací organizuje, ale je povoleno to provést ve stejnou dobu jako poslední. Se všemi jemnostmi připevnění štítových střech štítu se můžete dozvědět při prohlížení příslušného videa.

Závěrem je třeba poznamenat, že jak štíty, tak prvky střešní konstrukce jsou povinně izolovány.

Foto

Video

Toto video ukazuje instalaci štítové střechy se štíty:
