Střešní konstrukci dělejte sami

Konstrukce střechy hraje významnou roli v architektonické přitažlivosti budovy a má důležitou praktickou funkci. Spolehlivá a krásná kyčelní střecha se často používá jako možnost střechy. Spousta atraktivních projektů domů, jejichž fotky můžete vidět po přečtení článku, jasně ukazují, jaký má originální design střechu. Je charakterizován zařízením ze čtyř svahů, z nichž alespoň dva mají trojúhelníkový tvar. Jsou umístěny na konci budovy. Struktura systému vazníků je komplikovanější než struktura štítové střechy, ale může být postavena i tašková střecha s vlastními rukama.

Modely střešních střech

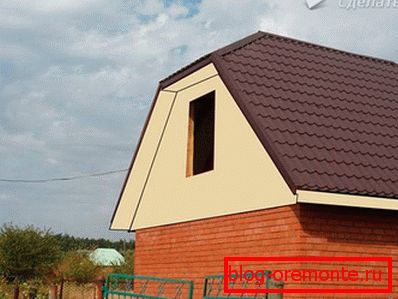

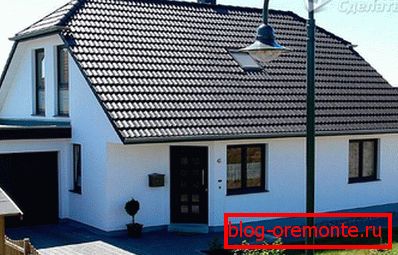

  • Žlab nebo holandština - střecha se zkrácenými trojúhelníkovými svahy, které nepřesahují okapy a pokrývají jen část štítu. Tento typ je pro podkrovní zařízení nejvhodnější. Místnost dostane spoustu místa, na stěnách není žádný převis. Nízké svahy konstrukce spolehlivě chrání budovu před větrem a srážením. Tento model je obtížněji realizovatelný než obvyklá kyčelní střecha.

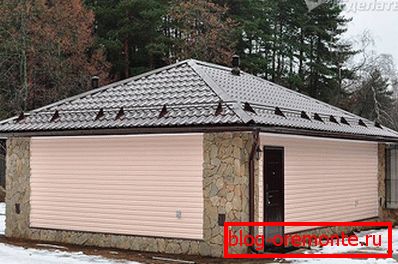

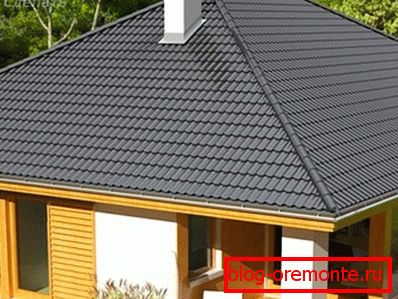

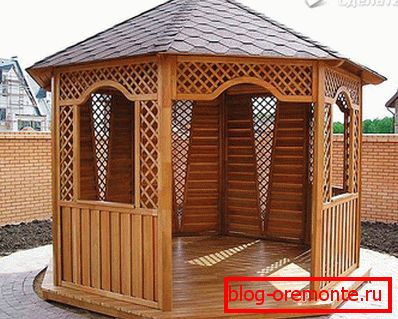

  • Šikmá střecha se skládá ze čtyř svahů ve tvaru trojúhelníků se společným vrcholem. Tento návrh je vhodný pro čtvercový dům.

Tvorba projektu

Kreslení bederní střechy s podrobným popisem délky, části prvků a úhlu sklonu není pro začátečníky úkolem. Režim by měl být sestaven s přihlédnutím k výpočtu pomocí zvláštních vzorců. Může se vypočítat například pomocí stavební kalkulačky. Při výběru úhlu sklonu svahů, se zaměřením na druh střechy a povětrnostní podmínky, můžete vypočítat výšku hřebene a další hodnoty. Tvar a velikost konstrukce vazníků vyžadují také podrobný výpočet a popis v diagramu. Pokud máte pochybnosti o tom, že projekt správně vypracujete sami, je lepší kontaktovat odborníky.

Zahrnuje konstrukci vazníků

  • Hřebenový nosník je nosným prvkem střechy, na němž jsou umístěny zbytky. Nachází se ve středu budovy.
  • Rohové krokve mají průřez podobný hřebenové liště. Horní část je spojena s hřebenovou tyčí a konce probíhají mimo budovu.
  • Mezilehlá krokve spojují hřeben a horní ozdobu.
  • Krátké krokve (dámy) jsou spojeny s úhlovým krokvem a spoléhají na mauerlat, jejich sklon se rovná mezistrovi.
  • Centrální meziplanety se shlukují na hřeben a opře se o mauerlat, vytvářejí boční rampy.

Pro stavbu je vybráno suché, ploché dřevo jehličnanů - modřín, cedr, borovice. Předběžný materiál je ošetřen antiseptikem.

Označení

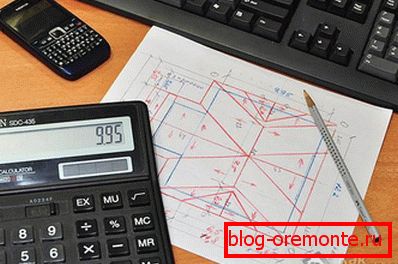

Než vytvoříte bederní střechu, musíte označit. Přesnost značek umožní vyhnout se chybám při montáži krokví. Zpočátku se vypočítává středová osa a pak umístění trámců. Umístění centrálního krokve je vyznačeno na místě, které označuje polovinu tloušťky hřebene. Označení polohy různých typů krokví se nejlépe provádí s páskou, ale s měřící tyčí. S jeho pomocí je snadné si uvědomit umístění středního mezilehlého krokve. Jeden konec kolejnice je zarovnán s plánovanou čárou a druhý je veden podél linie boční stěny.

Pokud prezentujeme značku ve formě projekce, je zřejmé, že mezistěny se stěnou tvoří čtverec a úhlová krokve je rozděluje diagonálně na dvě pravoúhlé čtverce. Délka rohového krokve umožňuje vypočítat Pythagorovu větu. Zvláštní tabulka koeficientů umožňuje vypočítat velikost rohových a mezilehlých krokví. Pro výpočet je třeba měřit horizontální projekci, najít úhel odpovídající úhlu sklonu svahu a násobit délku koeficientem. Délka krátkých krokví se vypočítá vynásobením rozložení sekačky a koeficientu mezilehlých krokví. Všechna měření jsou důsledně prováděna ve čtyřech rozích. Na vyznačených místech jsou vedeny, jak postavit jako vazníkový systém.

Označovací lišta je vyrobena z překližky o šířce 5 cm. Označuje požadované rozměry.

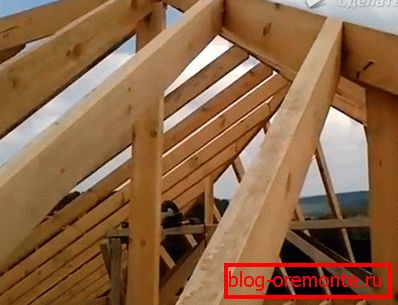

Montáž na střechu

  1. První etapou je instalace opěrného pásu z mauerlatu. Pod ním nasaďte vrstvu střešního materiálu pro hydroizolaci. Pro upevnění tyče 20 - 20 cm se použije kotva položená v pokládce. Na okrajích rámů tyčí připojte držáky. Označení je aplikováno na mauerlat pro upevnění krokví.
  2. Dalším krokem je položit stropní nosníky, které se nacházejí na stěně v blízkosti výkonové desky. Pro spolehlivost mezi protilehlými stěnami jsou upevněny. Na trámech můžete položit podlahu desek, což vám poskytne pohodlnější pracovní prostředí.
  3. Hřebenový nosník je upevněn na svislých podpěrách umístěných na středovém nosníku. Stojky jsou nastaveny vertikálně v úrovni a zajištěny střely.
  4. U bočních krokví se vyžadují desky o rozměru 60 × 150 mm. Předem připravená šablona, ​​která odřízla rohy pro upevnění. U kloubů s výkonovou deskou se provádí výboj při 1/3 tloušťky desky. Nosníky jsou nastaveny v krocích po 60 cm.
  5. Za bokem je nastavena centrální bedra, která je připojena ke konci hřebenu a spočívá na výkonové desce.

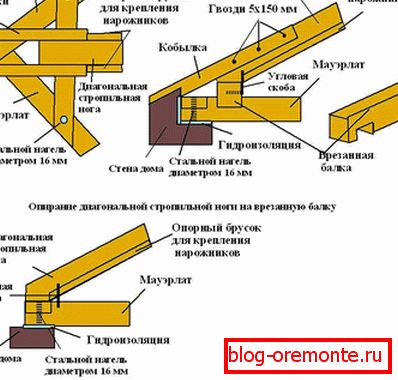

  6. V další fázi jsou uchyceny diagonální krokvy. Všechny z nich mají stejnou délku a jsou rovnoběžné s hřebenovým hřebenem. Pro upevnění krokví v rohu mauerlatu jsou dvě tyče 50 × 100 mm připevněny dohromady. Na šablonu jsou vytvořeny nakloněné krokve a připevněny k hřebenu a výkonové desce. Rohová vrata v horním bodě je okamžitě spojena s dvěma centrálními krokvemi, takže je třeba vytvořit podříznutí s dvojitým úkosem. Dlouhý úhlopříčný krokve vyžaduje podporu ve formě opěrného sloupku.
  7. Krátké krokve jsou instalovány v krocích podobně jako strana, místo jejich uchycení je uvedeno na Mauerlate. K upevnění bedbirdů na spodku je vhodný vzorek z bočních krokví a podříznutí při připojení k diagonálnímu nosníku se provádí na místě. Instalace začíná nejkratší krokví.

V závislosti na velikosti rozpětí a konstrukce se používají další prvky:

  • šrouby pro spojování vazníků;
  • regály pro velké rozteče;
  • подкосы;
  • sprinter.

Dostatečný přesah střechy je zajištěn délkou nožních nožnic nebo pomocí "pilířů". Rametrové nohy jsou upevněny na mauerlat několika způsoby: konzoly, kovové rohy, nehty. Na hřebeni jsou krokve spojeny pomocí úkosů a jsou upevněny kovovými deskami. Poté se instaluje latka.

Nemáte žádné zkušenosti s budováním složité střechy, můžete sledovat výcvikové video nebo konzultovat odborníka.
