Podlaha teplé vody to udělejte sami

Vytápění v domě je integrální inženýrská síť. Ze všech možných systémů podlahového vytápění je topení teplé vody nejvíce poptávané a to i přes složitost jeho instalace. Díky teplé podlaze v místnosti můžete vytvořit příjemnou a útulnou atmosféru. V tomto článku budeme zvažovat obecná doporučení pro instalaci podlahy teplé vody.

Jak to funguje?

Teplá voda ve smontované podobě je vrstevnatá struktura známá také jako "topný dort". Jeho tloušťka závisí na několika faktorech:

• Tloušťka použité izolace.
• Tloušťka tahu a dokončovací vyrovnávací potěr.
• Průměr topného okruhu.

Zařízení pro podlahové vytápění zahrnuje kotel, podsestavu, potrubí, topné okruhy a další příslušenství.

Druhy

K dispozici jsou 3 typy systémů podlahového vytápění:

1. Beton. Obrysy vytápění jsou vyplněny betonovým potěrem, který kromě ochranné a vyrovnávací funkce slouží jako akumulace tepla.
2. Настильная. Většinou je tento systém realizován v dřevěných domech na kládech. To jsou všechny případy, kdy nelze vytvořit betonový potěr, nebo celková hmotnost potěru nebude vydržet překrytí. Také tato technika se používá v prefabrikovaných domech, kde podlahové desky nejsou schopné odolat těžkým nákladům.
3. Dřevěné. Podobný systém se používá na stejném místě jako stolní deska, pouze s jedním rozdílem: topné okruhy se montují mezi podložky pod podlahou, které jsou položeny na horní straně zpoždění.

Podlahové a dřevěné topné systémy mohou být základní pouze v případě dobře izolované místnosti a celého domu. To znamená, že celkové tepelné ztráty by neměly přesáhnout 40 W / m². V opačném případě, když je topení vypnuto, bude místnost velmi rychle ochlazovat. V případě betonového potěru je situace odlišná - samotný potěr je tepelný akumulátor, takže po určitou dobu bude v místnosti udržována komfortní teplota. Tak může být podlahový systém nebo dřevěný systém se špatnou izolací sloužící pouze jako přídavné ohřev systému hlavního chladiče.

Cake teplé podlahy

Pod pikem se rozumí všechny vrstvy zahrnuté v návrhu podlahového vytápění. V závislosti na zvoleném systému se jeho složení může mírně lišit.

Pie Concrete System

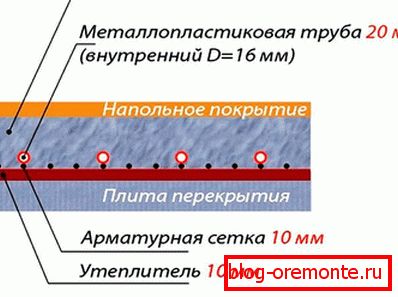

Tloušťka dortu z teplé betonové podlahy se může lišit. Níže je schéma koláče s přibližnou velikostí tloušťky každé vrstvy:

Zvažte postup pokládání dortu, který zahřívá betonový systém:

• Drsná základna. Potěr se nalije na desku nebo základní nátěr. Ve druhém případě musí být písk a drcený kámen o průměru do 60 mm v průměru nalit a stlačeny.
• Hydroizolace. Potřebné, pokud jsou blízké podzemní vody.
• Tepelný izolátor. Jeho hlavním úkolem je odstranit můstek za studena a únik tepla. Můžete například použít polystyrenovou pěnu o tloušťce 20-115 mm a hustotě 30-40 kg / m³. Zvláště tloušťka izolace by měla být velká, pokud je pod podlahou nevyhřívaný podklad nebo země. Pokud je rozhodnuto použít speciální rohože (z izolace) s oky, pak je důležité mít na paměti, že jejich tloušťka je 30 mm. Aby se izolační vrstva dodala požadované tloušťce, navíc pod rohožkami se položí pěna z polystyrenu.
• Polyethylenový film. Umístěno ve dvou vrstvách. Tloušťka filmu nejméně 150 mikronů.
• Výztužná síť. Je nezbytné, aby se v případě, kdy její tloušťka přesáhne 60 mm, poskytl vysoce pevný potěr a očekává se vysoké zatížení základny. Například průměr mřížek může být od 3 do 5 mm a velikost článku je 100 × 100 nebo 150 × 150 mm.
• Potrubí. Krokový krok трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Dokončovací betonový potěr.
• Pad. Pod laminát, parket nebo jiný obkladový materiál.
• Obklady.

Systém podlahových krytin

Zvláštností této metody je to, že po dokončení instalace je systém podlahového vytápění okamžitě připraven k provozu.

Systém pokládky kol musí obsahovat následující komponenty:

• Drsná podlaha.
• Rohože s oky. Jsou bez izolace. V tomto případě je tepelný izolátor dodatečně zakoupen. Celková tloušťka může být od 30 do 70 mm. Stávající výstupky umožňují bezpečné uchycení potrubí.
• Potrubí. Jeho instalace se provádí ve speciální hliníkové desce. Je důležité si uvědomit, že ne každé potrubí je vhodné pro podlahové vytápění. Mělo by mít speciální nátěr, který zabraňuje skřípání.
• GVL nebo jiným zploštělým materiálem.
• Pad.
• Povrchová vrstva.

Stojí za zmínku zvlášť vrstva, která se nachází mezi trubkami a obkladovým materiálem. Typ substrátu se může lišit v závislosti na způsobu dokončení. Pokud hodláte na podlahu položit keramickou dlažbu nebo linoleum, pak na horní část trubky se umístí deska ze sádrokartonu odolného proti vlhkosti ve dvou vrstvách. Po nějaké době se však může suchá stěna pod dlaždicemi rozpadat, takže lze uvažovat o alternativních substrátech: překližka odolná proti vlhkosti, sklo-hořčíkové desky nebo dřevotřísková deska.

Systém dortového dřeva

Zvažte 6 způsobů, jak položit teplou podlahu na dřevěné lagky, které jsou realizovány bez potěru:

1. metoda.

Na dřevěnou podlahu jsou položeny desky o rozměrech 50 až 150 mm v přírůstcích 600 mm. Minulá vlna o tloušťce 100 mm je položena mezi mezerami. Topné trubky se odvíjejí shora. Otvory jsou provedeny na odpovídajících místech v drážkách pro průchod potrubí. Zhora je zaostáváno překližka a dokončovací materiál. Nevýhodou této techniky je, že mezi překližkou a trubkou je vytvořen airbag. To má negativní vliv na tepelnou vodivost.

2. cestou.

Tepelně izolační vrstva z pěnového polystyrenu, minerální vlny apod. Se zavádí mezi instalovanými okraji. Montáž na horní dřevotřískové desky, OSB nebo překližky. Po vyřezání desek z dřevotřískové desky se zaoblenými rohy. Později vytvoří topný okruh. Výsledné desky se přišroubují k existující základně se sklonem větší než je průměr trubky o 4 mm. Dále položte fólii jako reflexní vrstvu. Horní potrubí topení. Konečně je povrch pokryt laminátem. Tato metoda není vhodná pro podlahu, protože základna je docela pohyblivá.

3. cestou.

Tato metoda je velmi časově náročná. Mezi zarážkami se také nacházejí izolátory. Po vyložení desky se rovná rozteči trubek. V jednom rohu je vytvořena drážka podél celé desky pro pokládku potrubí. Nejdřív se položí fólie a pak potrubí. Pak namontovaný obkladový materiál.

4. cesta.

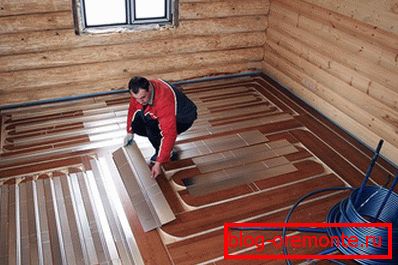

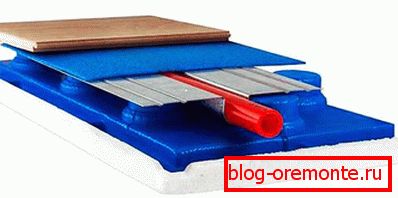

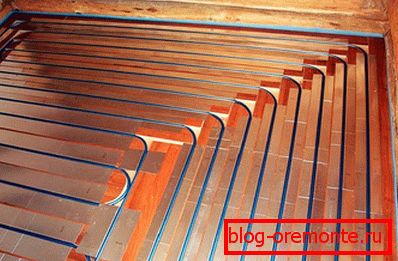

V tomto případě se používají speciální hliníkové desky s drážkami pro potrubí. Jsou připojeny k dřívě. V takovém případě se doporučuje, aby na desky, například dřevotřískové desky, byl položen silný materiál, aby nedošlo k prasknutí. A teprve po dokončení dokončení.

5. cesta.

Mezi odstupy namontované zvýšené podlahy. Mezi nosníky byly umístěny izolační vrstvy. Na horní straně listů jsou umístěny s bossy v jedné úrovni s vrcholem zpoždění. Na průsečíku zpoždění s trubkou jsou vytvořeny malé drážky a na potrubí je vložena speciální zvlnění. To je důležité, protože díky lineární expanzi může trubka třepat na dřevo. Podklad a dokončovací materiál jsou položeny nahoře.

6. cesta.

Tato metoda je jedna z nejjednodušších. Trubky jsou umístěny přímo do izolace, konkrétně do polystyrenu. Prostor mezi vrcholem zpoždění a potrubí může být naplněn omítkou, která bude působit jako akumulátor tepla. Můžete však usnout a vyčistit suchý písek.

Video: Výroba dřevěného dortu

Kde nainstalovat

Podlahové vytápění lze instalovat v různých místnostech. V každém případě je však důležité zvážit některé funkce.

• V bytě. V městských apartmánech, kde je používán centralizovaný vytápěcí systém, nainstalujte podlahu s teplou vodou zakázáno. Moderní nové budovy již mají samostatné stoupačky a zásuvky v každém bytě pro realizaci takového vytápění. Na druhou stranu, někteří na vlastní nebezpečí představují podobný systém ve svých bytech. K tomu došlo dokonce i k vytvoření řady schémat, kterými lze propojit systém ústředního vytápění. To však způsobuje řadu potíží. Výrazně zvyšuje úroveň podlahy. To může být problém v bytech s nízkými stropy. Kromě toho existuje nebezpečí zaplavení sousedů. Proto musí být všechny použité materiály spolehlivé a vysoce kvalitní. Pokud má dům panel překrývající se, pak nemusí odolat přídavnému zatížení, tolik se uchýlí k alternativnímu vytápění - elektrickému. Připojení z centrálního systému vyžaduje výrazně nižší teplotu chladicí kapaliny. V topném systému má chladicí kapalina v průměru teplotu + 60 ° C. Pro podlahové vytápění je příliš mnoho, jako obvykle je dostačující + 30 ° С. Pokud chcete získat oficiální oprávnění k instalaci, měli byste se obrátit na pomocné programy a vyřešit problémy na osobní úrovni.
• V soukromém domě. Pokud jde o soukromé domy, situace je mnohem jednodušší. Nejjednodušší je instalovat ve fázi výstavby domu, nebo spíše, před nalitím potěru. Důležitým požadavkem je uspořádání vysoce kvalitní hydroizolace a tepelné izolace. Také topný dort musí obsahovat speciální reflexní materiál. Pokud tyto požadavky nesplníte, pak dojde k významným ztrátám tepla. V soukromém domě je vybudována směšovací jednotka, je instalováno doplňkové oběhové čerpadlo, které rovnoměrně rozvádí tepelnou energii po celém podlaží. Nicméně se všemi výhodami je důležité vzít v úvahu nevýhody takového rozhodnutí. Poté, co bylo podlahové vytápění zhotoveno a povrchová vrstva byla nalita, zahřívání nemůže být uvedeno do provozu v průměru 4 týdny. Přestože jsou plastifikátory přidávány k potěru, aby rychle vysušily, musí ještě přirozeně vyschnout. Toto mínus je nevýznamné a dočasné.

• V garáži. Zapojení do uspořádání garáže by mělo být ve stadiu jeho stavby. V hotové garáži k provedení těchto prací bude problematické a zároveň nákladné. Hlavní podmínkou pro podlahu v garáži - schopnost odolat vysokým nákladům. Průměrná hmotnost osobního automobilu činí 3,5 tuny. Vzhledem k tomu musí být spojka vyrobena z odolného betonu. Kromě toho po nalijení betonového potěru nelze topení zapnout. Pokud náhle dojde k selhání topného systému, bude problém problém vyřešit, v nejhorším případě bude celá podlaha v garáži zcela demontována. Po odstranění netěsnosti znovu namontujte podlahovou krytinu.
• Koupelna. Koupelna, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Výpočet

Nejprve je nutné rozhodnout, zda bude podlaha teplá základní nebo dodatečná k vytápění radiátorů. Je důležité zvážit povahu podlahy. Keramická dlažba má vysokou tepelnou vodivost. Pokud jde o strom, je tato hodnota mnohem nižší. Proto typ vytápění závisí na typu povlaku.

Navíc je zohledněna oblast a konfigurace vytápěné místnosti. Jeden topný okruh by neměl přesáhnout 120 metrů. Poté se stanoví možné tepelné ztráty, které se vypočítají na základě:

• z jakého materiálu je dům vybudován (bloky, dřevo, cihla atd.).
• typ zasklení (okna s dvojitým zasklením nebo profil jsou používány).
• průměrná teplota vzduchu ve vaší oblasti.
• Existují další zdroje tepla?

Dále se rozhodněte, jakou úroveň teploty chcete pro každou jednotlivou místnost. Zde můžete sestavit následující ukazatele:

Video: výpočet podlahového vytápění

Video: výpočet teploty vyhřívané podlahy

Projektování

Klíčovým prvkem systému podlahového vytápění jsou potrubí. Délka obrysu je přímo závislá na průměru potrubí. Jsou známy následující údaje:

• Trubka O16 mm - do 90 m.
• Trubka O17 mm - do 100 m.
• Trubka O20 mm - až 120 mm.

Čím větší je průměr potrubí, tím menší je hydraulický odpor. Pokud má místnost malou plochu, stačí obvykle jeden okruh. Nicméně pokud je průměr trubky 20 mm, celková plocha jedné místnosti postrádá 120 m, pak je lepší přidat délku, ale vytvořit 2 okruhy. Je lepší, aby jejich délka byla stejná s rozdílem až 10 m.

Důležitou roli hraje rozteč potrubí, která může být 15, 20, 25 a 30 cm. Pokud mluvíme o velkých místnostech, jako je například tělocvična, pak hřiště může být v rozmezí 35, 40 nebo 45 cm. Doporučuje se 10 cm.

Zvažte samostatné zóny v tabulce:

Tato čísla jsou doporučena. Volba kroku závisí také na použité trubce. Je-li to laminát na bázi kovu, je extrémně obtížné jej ohýbat bez poškození krokem s malým poloměrem. Pokud je rozložení hadem, ideální rozteč je tedy 15-20 cm.

Pokud je plocha vyhřívaného pokoje od 50 m² a více, doporučený průměr potrubí je 16 mm. Dokonce i za dobře izolovaných domů se doporučuje, aby rozteč trubek nepřesáhla 15 cm s trubkou O16 mm. Čím je trubka silnější, tím vyšší jsou náklady, které očekáváte. To se zejména projevuje v nákupu kování a dalších materiálů s větším průměrem. Projekt by měl být proveden s trubkou O16 mm.

V některých případech použijte trubky O20 mm. Tyto náklady jsou však často neoprávněné. Koneckonců, objem vody v systému se významně zvyšuje, což bude vyžadovat více tepelné energie k ohřevu. Navíc je obtížné ohýbat takový průměr.

Při navrhování je důležité zvážit následující nuance:

• Nejprve nainstalujte oddíly a pak určete počet okruhů. Ve stejné místnosti by měl být jeden okruh.
• Sběratel by měl být uprostřed domu. Pokud to není možné, problém rozdílu délky obrysů je řešen instalací průtokoměrů. Díky tomu bude průtok chladicí kapaliny stejný.
• Pokud potřebujete nainstalovat dva kolektory, musí mít každý samostatné čerpadlo.
• Zajistěte izolaci překrytí mezi prvním a druhým podlažím. Není nutné zahřát samotné překrytí.

Proces návrhu teplé podlahy je komplikovaný a zodpovědný. Proto mnoho z nich využívá služeb specialistů nebo speciálních programů.

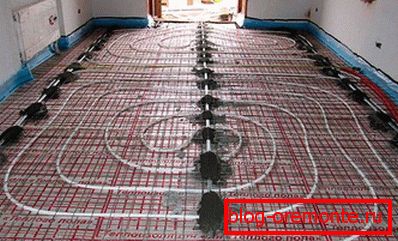

Umístění topných okruhů

Existuje několik schémat ukládání trubek:

• Had.
• Hlemýžď.
• Kombinované.

Každý z nich má své vlastní technické vlastnosti, které budou dále zvažovány:

1. Had. Tento systém má několik zjevných nevýhod. Při vstupu do pokojové teploty nosiče tepla a podlahy je vysoká. Čím dál, tím chladnější je podlaha. To se vysvětluje skutečností, že chlazená chladicí kapalina je vrácena zpětnou linkou. Při instalaci takového systému je zapotřebí speciální dovednosti. Pokud je použit laminát na bázi kovu, krok pokládání je často 20 cm nebo více, protože ohýbání trubky v menším úhlu je obtížné. Stoupání se však může snížit na 10 cm, ale kolem okrajů by měly být vytvořeny malé kroužky, což je náročný proces. Často se používá podobný vzorek stohování, když je nutné vyrovnat přilehlé obrysové zóny. Tento způsob ukládání potrubí je také přijatelný, pokud je plocha místnosti velmi malá, až 6 m².
2. Hlemýžď. Její princip je, že především je obrys položen po obvodu místnosti s postupným zúžením směrem k středu. Zadní obrys se vrátí do výchozího bodu. V tomto případě, pokud jste naplánovali krok mezi trubkou o 20 cm, pak je obrys nejdříve rozložen o 40 cm. Na vratném zdvihu se potrubí položí mezi již uložené a tím se vytvoří krok o 20 cm. To se vysvětluje rovnoměrným rozdělením tepelné energie na celou plochu místnosti. Kromě toho je možné zpevnění zón v blízkosti vnější stěny nebo velkých oken snižovat vzdálenost. U takového schématu neexistují prakticky žádná omezení tvaru a velikosti prostor.
3. Kombinované. To znamená kombinaci dvou výše uvedených systémů ukládání potrubí. Například, jedna část místnosti může být lemována hadem, a druhá - hlemýžď. Existuje také praxe kombinace vodního podlahového vytápění s elektrickým. Ovšem v tomto případě bude elektrické topení sloužit jako dodatečné. To je obzvláště účinné v období počátku podzimu a konce jara, kdy není rozumné zapnout ohřev vody.

Video: rozvodový okruh topného okruhu

Ohřívač

Ohřívač для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Požární odolnost
• Nízká tepelná vodivost.
• Odolnost proti vlhkosti.
• Pevnost

Při výběru izolace je proto důležité zvážit její technické vlastnosti. Níže uvádíme několik typů izolace, které se v topném dortu úspěšně používají.

Styrofoam

Pokud máte betonový potěr, pak je ideální pěnový polystyren. Jedná se o dva typy:

1. Hladký.
2. S šéfy.

Druhá možnost výrazně zjednodušuje a zrychluje postup kladení potrubí. Také expandovaný polystyren je rozdělen na 2 typy:

1. Pěnová pěna.

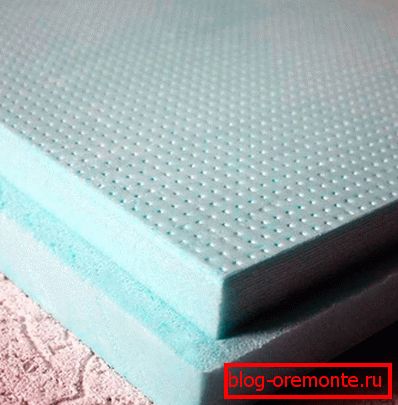

2. Extrudovaná pěna z polystyrenu.

Porovnáme-li vlastnosti tepelného inženýrství, pak jsou vyšší v extrudované pěně z polystyrenu.

Dopravní zápach

Tento materiál ve všech ohledech představuje vhodnou možnost. Mezi jeho pozitivní vlastnosti patří:

• Při ostrém poklesu teploty se zástrčka nezmění.
• Ekologicky šetrné.
• Pod váhu betonového potěru se téměř nedeformuje.
• Ačkoli materiál má malou tloušťku, vyznačuje se vysoce kvalitní tepelnou izolací.

Zřejmou nevýhodou tohoto ohřívače je však cena. Jeho cena je třikrát vyšší než u jiných materiálů.

Penophole

Penophole или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Je lepší vybrat penofol s metalizovaným povrchem, nikoliv z hliníku. Tento povlak nereaguje s negativním médiem kapalného roztoku, který může erodovat běžnou fólii.

Minerální vlna a ekologická vlna

U hustoty použité izolace se doporučuje zvolit alespoň 80 kg / m³. Nejčastěji používaný pro pokládku dřevěných systémů. V tomto případě je izolace umístěna mezi dřevěnými trámy nebo dřevěnými trámy.

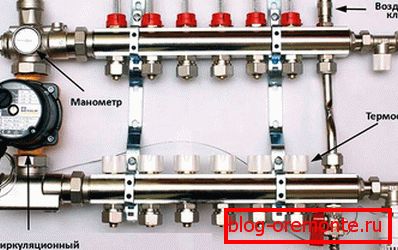

Sběratel

Existuje několik typů kolektorů, které se při instalaci používají:

1. Sběratel с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Rozdělovač se zásuvkami pro připojení obvodů a ventilů pro nastavení. Často jsou to čínští sběratelé, kteří jsou prodáváni v obchodech. Mají jednu zjevnou nevýhodu - po chvíli může voda proudit z paží. To je vysvětleno nízkou kvalitou chladicí kapaliny. Jsou opravitelné, stačí vyměnit gumové těsnění. Takové kolektory nejsou určeny pro doplňkovou řídicí automatiku. Budou ideální pro domy s malou plochou, kde jsou obrysy stejné délky.
3. K dispozici je také sběrač pro připojení kovových trubek. Má regulační ventily a armatury. Takové ventily mohou být vybaveny servopohonem, jehož práce bude regulována termostatem instalovaným v místnosti. Samotné tvarovky jsou také známé jako eurokony, které se skládají ze tří částí: eurokone, kompresního kroužku a matice. Také eurokone má těsnící kroužek.
4. V případech, kdy je délka obvodů odlišná a ruční nastavení není možné, doporučujeme zakoupit kolektor s průtokoměry a zásuvkami pro serva. U některých sběratelů se schovávají za modrými klobouky. Díky tomu je možné regulovat teplotu chladicí kapaliny v každém jednotlivém okruhu. Můžete však kombinovat - koupit kolektor pro průtok s průtokoměry a zpětné potrubí - s konvenčními ventily pro manuální nastavení.

Pokud jde o směšovací jednotku, musí obsahovat:

• Bezpečnostní ventil. Označuje smíchání chladicí kapaliny při velmi vysoké teplotě.
• Oběžné čerpadlo. Díky tomuto zařízení systém ohřívá pokoj rovnoměrně.
• Bypass Zabraňuje přetížení.
• Spouštěcí ventily a vozdushki.

Zvláštní pozornost by měla být věnována speciálnímu ventilu, který může být obousměrný a třícestný. Každá z nich má své vlastní rozdíly a účely použití.

Dvoucestný ventil. Ve své soupravě má ​​tepelnou hlavu se snímačem vlhkosti. V případě potřeby je přívod horké vody zablokován. V důsledku toho se voda automaticky smíchá. Většinou jsou tyto ventily zaváděny do topného systému, kde plocha obytné zóny nepřesahuje 200 m².

Trojcestný ventilPodobný ventil definuje dva indikátory najednou: vyvažování obtokového ventilu a charakteristiky zpětného ventilu. Smíchá horké a chlazené chladivo. Čtyřcestné ventily jsou často vybaveny servopohonem termostatických a meteorologických regulátorů. Proces míchání se provádí díky přítomnosti speciálního ventilu uvnitř ventilu, který reguluje tok kapaliny. Podobný ventil se používá v systémech s tepelně izolovanou podlahou s velkým počtem obrysů.

Sběrná a směšovací jednotka je také vybavena snímači venkovní teploty. Umožňují nastavit teplotu chladicí kapaliny, vycházející z teploty ulice. Přestože lze toto nastavení provést nezávisle, přítomnost takových snímačů umožňuje nastavit optimální teplotu.

Instalace vyhřívané podlahy

Postup instalace se skládá z několika po sobě následujících etap. Poznávání a dodržování technologie vám umožní samostatně provádět všechny instalační práce.

Hydroizolace и монтаж демпферной ленты

První je přípravná práce. Chcete-li to provést, úplně odstraňte starý potěr. Pokud je rozdíl v místnosti více než 10 mm vodorovně, měl by být vyrovnán. Chcete-li to provést, můžete samonivelační potěru naplnit tenkou vrstvou.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

Další etapou přípravy je instalace klapek. Při zahřátí je nutné kompenzovat lineární roztahování potěru. Pokud ho nepoužíváte, po krátkém čase může vznikající potěr prasknout. Páska klapky je upevněna po obvodu celého prostoru na stěnu pomocí samolepící vrstvy nebo lepicí pásky.

Pokládání izolace

Dalším krokem je instalace izolace. Výběr izolace a způsob její instalace závisí na typu místnosti a účelu využití vytápění. Pokud máte první patro a není vykurovaný sklep, pak by měla být izolace působivá. Vytvoří se vrstva z expandované hlíny a použije se expandovaný polystyren o tloušťce až 100 mm.

Co se týče způsobu ukládání izolace, pak je použití korku nebo penofolu poměrně jednoduché. Jedná se o plošné materiály, které jsou nalepeny spolu s páskou. Při použití polystyrenových systémů s drážkami není jejich montáž spojena se zvláštními obtížemi. Mezi sebou je izolace spojena pomocí speciálních drážkování.

Tato izolace však není vždy možné použít. Často nejlevnější - pěna. V tomto případě by měla být provedena instalace tupého kloubu. Mezi nimi je žádoucí přilepit se například pěnou. Po dokončení izolace by měla být celá plocha pokryta izolací.

Zvažte postupnost podlahového vytápění pomocí polystyrenu:

• Krok 1. První list je umístěn v rohu místnosti tak, aby obě strany byly těsné k rohům stěn.
• Krok 2. Poté je plech umístěn naproti sobě, těsně namontován jeden na jeden.
• Krok 3. Pokud je nutné obejít roh, sloupek nebo jinou překážku, pak se polystyren snadno ořezá ostrým nožem.
• Krok 4. Další série, které mají být instalovány s mírným odsazení, přesně půl listu.

Pokud jste plánovali izolaci ve dvou vrstvách, druhá vrstva izolace by měla být položena napříč k první. Díky tomu se klouby vzájemně neshodují. Na konci speciálního filmu se umístí označení pro montáž trubek.

Pokud je topení instalováno na dřevěné podlaze, použije se jako izolace minerální vlna. Je umístěn mezi lazy. Při instalaci by šířka rohoží měla být mírně širší než vzdálenost mezi lamelami. To umožní dobře uložit izolaci a zabránit vzniku chladných mostů.

Video: příprava základny, pokládka izolace a zpevňovací síť

Instalace potrubí

Po provedení izolace je čas instalovat topný okruh. V tomto procesu je důležité přesně vypočítat krok pokládání, délku obrysu a počet vývodů na kolektoru. Nicméně, předtím, než to bude diskutovat o výběru topení potrubí.

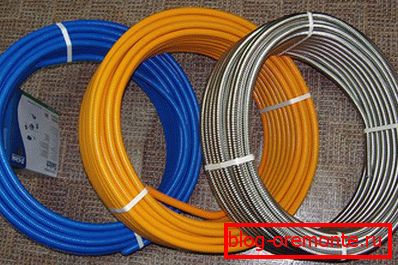

Jak vybrat trubku

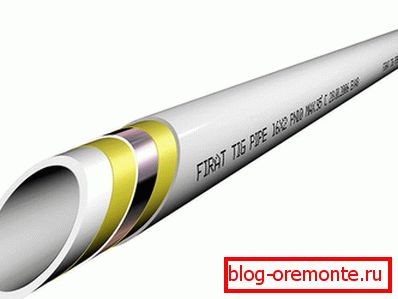

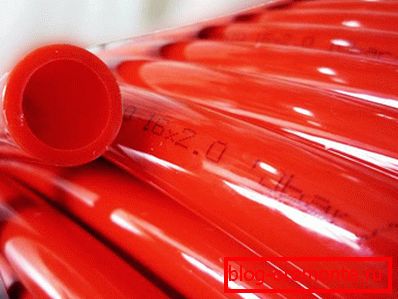

Existuje několik typů trubek používaných pro podlahu s teplou vodou, každá z nich je v jiné cenové kategorii. Náklady na potrubí závisí na výrobci.

Ustavení trubek

Ve fázi položení potrubí bez asistent nemůže dělat. Trubice na teplé podlaze se prodává ve svitcích, takže se uvolní a druhá bude držet záliv. Metoda pokládky závisí na zvoleném systému. Pokud volba spadne na speciální rohože s bossy, pak práce je velmi zjednodušená, hlavní věcí je pozorovat krok pokládání. Pokud je na izolaci položena fólie se značkami, pak se pro upevnění potrubí používají speciální spony. Co když neexistuje takový značkování? Můžete to udělat sami. Chcete-li to provést, použijte sekací šňůru s barvou.

Při instalaci potrubí je nepřípustné, že byly přerušeny. Jeden okruh by měl sestávat z jednoho kusu trubky. Začněte s nejvzdálenějšími oblastmi. Je velmi výhodné, když je izolace provedena ve dvou vrstvách. V první vrstvě izolace můžete umístit dopravní potrubí a potřebnou inženýrskou komunikaci.

Proces montáže potrubí se skládá z několika stupňů:

Stupeň 1 - odbočíte z 10-15 m zátoky. Na jednom konci položte armaturu a připojte ji k zavedenému sběrateli.

Stupeň 2 - spojuje potrubí na potrubí s průtokem.

Stupeň 3 - při označování je trubka upevněna na svorce izolátoru harpúny. Je-li úsek rovný, postačuje interval 40 cm. Při zatáčení se interval sníží na 15 cm. Při ohýbání je třeba dbát na to, aby trubka nebyla otáčela.

Stupeň 4 - během instalace se ujistěte, že potrubí není v napnutí. Měla by být svobodná. V opačném případě napětí neustále vytahuje držáky.

Stupeň 5 - Pokud držák přelétl, ustupte z předchozího místa o 5 - 10 cm a znovu namontujte potrubí.

6. etapa - po zaokrouhlení celého okruhu je potrubí přivedeno zpět do kolektoru a je připojeno k vratnému potrubí pomocí kování.

Pro správné vyvážení je důležité mít informace o délce každého obrysu. Značky mohou být vyrobeny na samotném sběrači, například přiřadit číslo nebo název místnosti, do které se dostane každý obrys. Příslušné poznámky lze uvést na kus papíru. Nechávejte vše v hlavě. Úsek potrubí u sběrače by měl být izolován, jinak dojde k silnému přehřátí podlahy. Navíc se doporučuje ohřívat potrubí jedním, tj. izolace je umístěna na toku a zpětné potrubí je nedotčené. Vratná linka se tedy z toku neohřívá.

Existuje několik způsobů upevnění trubek:

1: svorky.

2 metoda: drát z měkké oceli.

3: speciální sešívačka a fixační prostředky.

4: фиксирующий трак.

5: rohože s bossy.

6: hliníková rozdělovací deska.

Video: položení tepelně izolované podlahy

Výztuž

Často je první vrstva výztuže umístěna na vrcholu izolace. V tomto případě se upevnění provádí pomocí nylonových návleků. Samostatné části sítě jsou svázány pletacím drátem. Velikost oka výztužné sítě závisí na zvoleném kroku. Síť by měla mít průměr O5 mm. Kromě toho je na potrubí položena také výztužná vrstva. To je vysvětleno tím, že mřížka ležící níže nebude mít žádný účinek.

Testování tlaku

Krimpováním se rozumí proces, který vám umožňuje ujistit se, že všechny montážní spoje jsou těsné a že potrubí nemá žádné závady. Tento proces se provádí bezprostředně před nalitím potěru.

Krimpování může být provedeno dvěma způsoby:

1. Voda
2. Vzduch.

Testování tlaku водой

Všechny obvody musí být zcela odvinuty a připojeny k kolektoru. Systém je naplněn napájecím zdrojem, vytváří se tlak do 2,8 atm., Nejméně 2 atm. V tomto případě musí být chladicí kapalina nejprve směrem dolů ke směšovací jednotce.

Další proces vypadá následovně:

• Na zpětné trubce jsou všechny uzávěry zavřené, často jsou modré.
• Po otevření přívodního ventilu.
• Při plnění potrubí vodou může být pozorován syčivý zvuk, to je vzduch, který uniká uzlem Mayevsky nebo automatickým odvzdušňovačem.
• Nyní se otevře klepnutí na zpětném řádku. Takže bude možné odvzdušnit odvzdušňovací ventil na vratném potrubí.
• Naplněný obvod se zavře na zpětném vedení a další se otevře.
• Konečně ventil před rozdělovacím potrubím se zavře a ventil před zpětným kolektorem se otevře.

Po naplnění systému vodou a vyfukování vzduchu je nutné zkontrolovat strukturu detekce úniku.

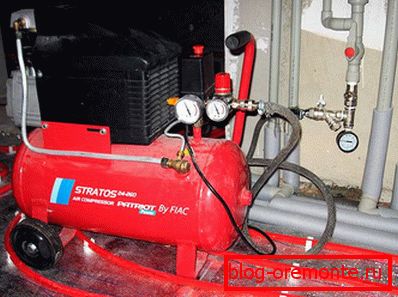

Testování tlaku vzduchu

Během procesu vytápění ohřívané podlahy se vzduchem je odpojen automatický odvzdušňovací ventil a zástrčka je zkroucená na svém místě. Chcete-li pracovat, budete potřebovat kompresor nebo auto čerpadlo s manometrem. Tlak na tlakové zkoušce se vzduchem by měl být třikrát vyšší než pracovníci. Proto vytvořte tlak vzduchu až 5 atm.

Takový tlak by se měl vytvářet pouze v podlahovém topení, a nikoliv na dálnici, která spojuje kotel a kolektor. Vysvětluje to skutečnost, že některé kotle jsou určeny pouze pro tlaky do 3 atm. Proto je tato oblast kontrolována později zvlášť.

Takže, když je do systému dodáván vzduch do 4 atm, nechte kohouty zavřené po dobu jednoho dne. Tlak nesmí klesnout. Ačkoli minimální odchylka bude, stejně jako při čerpání kompresoru mírně zahřeje vzduch, který se později ochladí. Ujistěte se, že všechny spoje jsou těsné, můžete použít mýdlovou vodu.

Utahování

Pokud jde o dokončení stěrky, je důležité poskytnout některé důležité konvence:

1. Voda by se neměla vypouštět ze systému, ale udržovala se na předem stanoveném tlaku 1,5 atm.
2. Zapnutí topení je zakázáno.
3. Vytvořte teplotní švy.

Teplotní spáru zcela eliminuje možnost prasknutí potěru. Jako teplota švu se používá klapka. Plochu místnosti lze rozdělit o 20 m² (to je nutné, pokud plocha jedné místnosti výrazně překračuje tuto hodnotu). Potrubí, v oblasti, kde prochází teplotou švu, nezapomeňte zpevnit zvlnění.

Pro vyplnění potěru se doporučuje použít speciální přísady, které zlepší technické vlastnosti potěru. Navíc se k betonu přidává plastifikátor, který zabraňuje praskání potěru při jeho ochlazení / zahřívání.

Složení betonu:

• Beton a prosklení - 1: 6.
• Beton, písek a sutiny - 1: 4: 3,5.

Změkčovadlo a další přísady se nalijí během míchání betonové směsi. Podíl je určen na základě pokynů výrobce na štítku.

U bytu je dostatečná tloušťka dokončovacího potěru 50 mm pro tovární prostory až do 100 mm. Je důležité vzít v úvahu následující vlastnost potěru - akumulaci tepla. Čím tenčí potěr, tím méně času bude udržovat teplo. Pokud je příliš tlustá, bude vyžadovat více tepla, aby se zahřál. Proto je optimální tloušťka potěru 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона zakázáno.

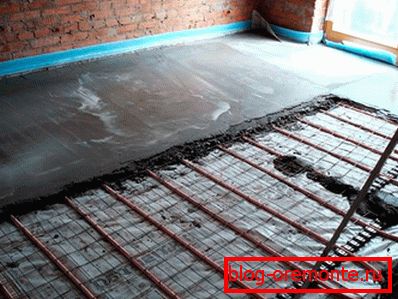

Způsob výroby potěru na majácích je následující:

1. Na úrovni vystavených kovových majáků.
2. Na potrubí nejsou instalovány majáky. Můžete vytvořit husté řešení v podobě kopců, na kterých jsou instalovány majáky.
3. Pravidlo hladkého betonu. Důležité je zajistit, aby vzduchové bubliny byly úplně mimo tělo potěru.
4. Následující den, kdy beton ještě nezachytil, je nutné odstranit majáky, vyčistit tyto prostory a naplnit je maltou.

Video: Naplňte potěr

Uvedení do provozu

Zadání pracovní teploty by mělo být postupné. Nejprve nastavte teplotu na 25 ° C. Po každém dni zvedněte na 5 ° C. Pokud se jako chladicí kapalina používá nemrznoucí kapalina, zvyšování se provádí při teplotě 5 ° C a pokud je to voda, pak ihned při 10 ° C. To je důležitý požadavek, jelikož je možné vyhnout se náhlému a nerovnoměrnému přehřátí, v důsledku čehož dochází k prasknutí.

Uvedení do provozu se provádí následovně:

• Ujistěte se, že všechny kohouty na rozdělovači jsou otevřené a že chladicí kapalina cirkuluje ve všech obvodech.
• Teplotní směšovací ventil je nastaven na minimální teplotu.
• Oběhové čerpadlo se zapne při vypnutí kotle, protože čerpadlo na kotli naruší.
• Z času na čas bude nutné odčerpat nahromaděný vzduch.
• Pomocí průtokoměrů zkontrolujte oběh chladicí kapaliny všemi okruhy.
• Pak můžete zapnout topení.

Video: plnicí systém

Ceny za podlahové vytápění vodou

Náklady na práci v závislosti na místě bydliště se mohou mírně lišit. V průměru jsou ceny pravdivé. Ceny se mohou zobrazit v následující tabulce:
